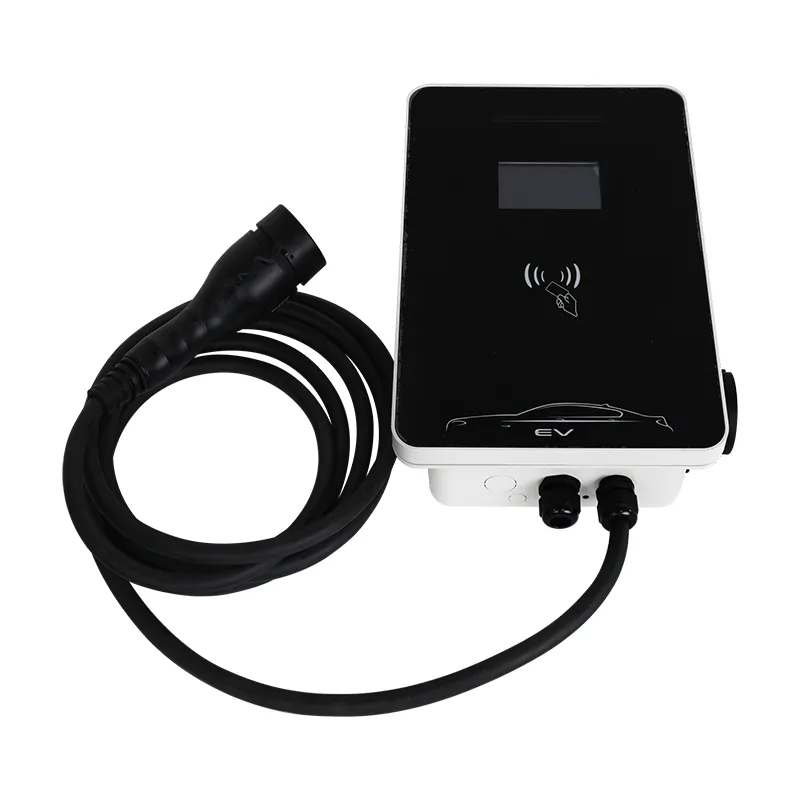

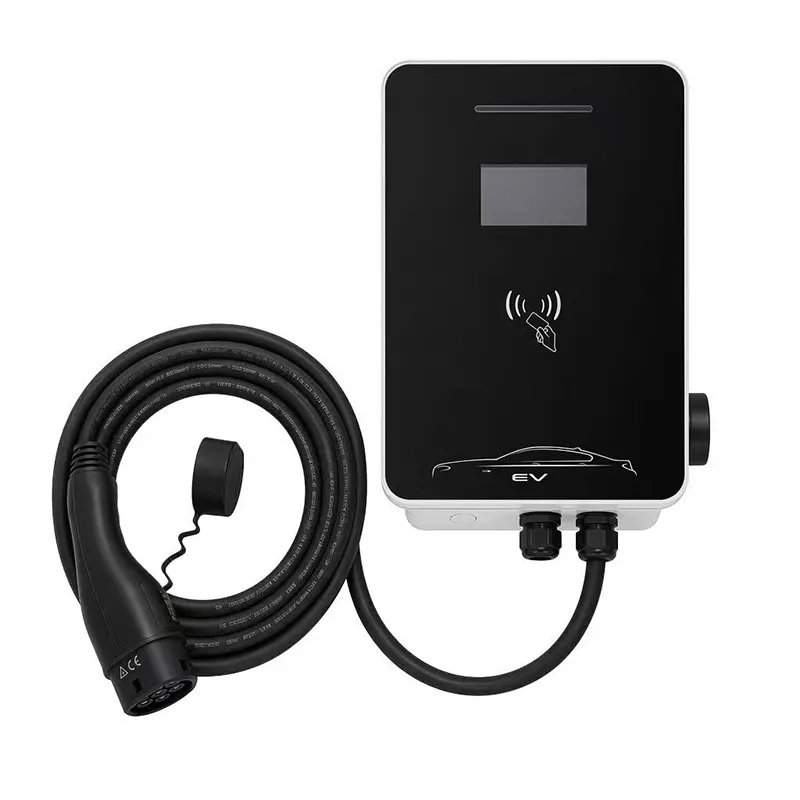

11kW AC Wallbox EV зарядно за жилищно и работно зареждане

Трифазен 11kW: Тихият ъпгрейд, който пасва на стари сгради

11kW AC Wallbox EV Charger за жилищно и работно зареждане е най-голямата мощност, която обикновено можете да добавите към стара сграда, без да докосвате уличния трансформатор.

Трифазно захранване от 380 V при 16 A на фаза доставя 11 kW, като същевременно черпи по-малко ток от еднофазно устройство от 7 kW. Този контраинтуитивен факт е цялата история на тази RZ станция.

За жилищен блок от 70-те години на миналия век, малка работилница или селскостопанска сграда, добавянето на трифазен капацитет често е по-лесно от надграждането на еднофазно захранване - защото фазите вече са там и чакат.

Тази страница е за този път на преоборудване: от какво се нуждае 11kW RZ, какво проверява вашият електротехник и кога трифазното наистина бие еднофазното.

Защо 16A на фаза е подарък за мрежата

При 380V трифазен, 11kW се равнява само на 16A на фаза. Еднофазно зарядно 7kW дърпа 32A на една фаза - два пъти повече от тока на един проводник.

Токът, а не мощността, е това, което загрява кабелите, натоварва прекъсвачите и намалява напрежението. Разпределянето на 11 kW в три фази намалява натоварването на проводник, поради което много комунални услуги одобряват трифазно зареждане с променлив ток, когато биха отхвърлили по-голямо монофазно захранване.

На практика това означава: 16A трифазна верига често вече присъства в стари сгради (фурни, бойлери, сервизни машини) и добавянето на зарядно устройство към нея може да не изисква нищо повече от позиция на резервен прекъсвач.

Освен това оставя място за главата. Ако сградата по-късно добави слънчева енергия или второ зарядно устройство, трифазната платка го абсорбира без повторно издърпване на кабела.

Какво включва преоборудването на по-старо разпределително табло

Вашият електротехник изпълнява кратък контролен списък: потвърдете, че сградата действително има трифазно захранване (четири проводника във входящото захранване - три фази плюс нула), измерете съществуващото натоварване за всяка фаза и намерете резервна DIN позиция за прекъсвач 16A или 20A с RCD.

При повечето преоборудвания зарядното не се нуждае от нов кабел към улицата - само 5x2,5 mm2 проводник от платката до станцията, което за стена на гараж е кратко, евтино издърпване.

Ако сградата е само монофазна, честният отговор е, че 11kW RZ е грешен продукт. 7kW монофазна станция е правилната, освен ако не сте готови да финансирате надграждане на трифазен измервателен уред - цена, която варира значително в различните страни.

Изпращаме всяка станция със стикер за конфигурация за електротехника (номинал на прекъсвача, стойности на въртящия момент, тип RCD), за да бъде документацията за инспекция лесна.

Технически спецификации

Еднофазен срещу трифазен: Математика за много отсеци

Сравнете две сгради, всяка от които иска две зарядни отделения.

Сграда А използва две еднофазни 7kW станции: общо 64A на една фаза (или разделена ръчно), два прекъсвача по 32A и риск от фазов дисбаланс на малък трансформатор.

Сграда B използва две трифазни 11kW станции: общо 32A на фаза, балансирани по дизайн, и всяка гнездо зарежда автомобил с мощност 11kW почти 60% по-бързо от 7kW гнездо.

Повратната точка е проста: ако планирате две или повече гнезда – или едно гнездо, което трябва да обслужва 11kW автомобил – трифазното захранване печели по отношение на капацитета и баланса. Едно отделение, еднофазно захранване: останете монофазни.

В контекста на скоростта, 11kW зарежда батерия от 60 kWh от 20% до 80% за около 3,5 часа - достатъчно бързо за дневен оборот в работилница или депо.

Сайтове, където 11kW трифазен е правилният отговор

1) Жилищни блокове и HOA гаражи с трифазни табла - една станция обслужва много жители последователно. 2) Малки работилници и депа с 3-5 EVs - микробуси и превозни средства за доставка таксуват между маршрутите. 3) Ферми и селски имоти с 380V селскостопански консумативи. 4) Хотели и пансиони с трифазни кухни - същото табло захранва зарядното през нощта. 5) Всяко място за планиране на слънчеви - трифазни зареждащи двойки естествено с трифазни инвертори.

Общата нишка: трифазното вече е налице. Когато е така, 11kW струва малко повече за инсталиране от 7kW монофазен и удвоява скоростта на зареждане за съвместими автомобили.

Процес на съответствие и проверка

Съответствието се основава на IEC 61851-1:2017 тестване в режим 3, с издадена CE маркировка срещу него.

Защита от проникване IP54, проверена чрез тест; работа от -20C до +50C.

100% производствено тестване: непрекъснатост на заземяването, 500 V DC изолация, 1,5 kV диелектрична устойчивост.

Пробните единици от всяка проектна серия се напръскват със сол за 96 часа и контакторът се задейства половин милион пъти, преди проектът да бъде подписан.

Съответствието с OCPP 1.6J е проверено спрямо няколко основни бекенда преди изпращане.

Фабрични сертификати CE, TUV, CB и UL, проверени от външни нотифицирани органи.

Изграждане на RZ станция: 8-степенният фабричен поток

1) SMT платки с автоматизирана оптична инспекция и конформно покритие. 2) Силова секция - комплект трифазен контактор, интерфейс на измервателния уред, контролер OCPP - окабелен и проверен за въртящ момент. 3) Сглобяване на корпуса, монтиран джоб на екрана, ако е поръчан. 4) 5m кабел тип 2 през уплътнения с контролиран въртящ момент. 5) Функционален тест на живо, включващ реално трифазно натоварване и ръкостискане на OCPP. 6) Тест за безопасност при висока температура. 7) Серийно маркиране и конфигурация на фърмуера. 8) В кутия с монтажен комплект и стикер за конфигурация на електротехника; 24-часова изгоряла проба на партида.

Заводът Yueqing (Zhejiang) захранва AC и DC линии отделно; ламарината идва от роботизирани клетки, изградени с партньори на FANUC (Шанхай) и TRUMPF (Германия). Годишният капацитет надхвърля един милион единици.

За поръчки за преоборудване можем да настроим предварително фърмуер за кода на мрежата на вашата страна преди изпращане - кажете на вашия търговски представител къде отива устройството.

Преди да поръчате: Проверете вашата платка, измервателен уред и кабел

Три проверки решават дали 11kW RZ е еднодневна инсталация или проект: 1) Има ли броячът или таблото три фази? 2) Има ли резервна позиция на прекъсвача с място за RCD тип A или B, 30 mA? 3) Разстоянието от борда до мястото за паркиране под около 30 m при 2,5 mm2 ли е (за по-дълги пробези са необходими 4 mm2)?

Ако и трите са „да“, вие разглеждате най-лесната налична инсталация за променлив ток с висока мощност. Ако първото не е, спрете - купете еднофазен блок.

Не забравяйте страната на колата. Станцията е готова за 11kW, но колата ви трябва да приема трифазен променлив ток при 11kW. Мнозина го правят; Автомобилите само със 7kW просто зареждат със 7kW на една фаза - станцията се справя автоматично.

Предлагаме да ни изпратите по имейл снимка на дъската; нашите инженери отговарят в рамките на един работен ден с да/не и препоръка за прекъсвач.

Защо AMPPAL за ретрофити и обекти с множество единици

Zhejiang Anfu New Energy Technology произвежда оборудване за ниско напрежение и зареждане от 2014 г., с 260 служители на място в Yueqing.

Изработката се извършва в рамките на 15-20 работни дни от потвърждаване на поръчката. Нуждаете се от едно устройство, което първо да тествате спрямо вашето разпределително табло? Пробите излитат след 3-5 дни.

От 100 единици ние персонализираме логото, кабела, екрана и цвета на корпуса и предварително настройваме фърмуера за конфигурацията на доставките във вашата страна.

Документация за одобрение на мрежата: CE декларация, IEC протокол от изпитване, ръководство, сертификат за фабрична инспекция.

Нашето оборудване работи на повече от 40 пазара, а групата разполага с повече от 200 собствени станции в експлоатация.

Пробен MOQ от 1 единица; обемни нива от 20 единици.

Опаковане на трифазна станция за износ

11kW RZ се доставя в кашон с размери 460 x 340 x 200 mm, бруто около 8,5 kg - допълнителното тегло е комплектът трифазен контактор. Въздушни товарни костюми 1-10 единици; палет от 24 се придвижва с куриерска палетна услуга за 5-7 дни до Европа.

Очаквайте приблизително 480 единици в 20-футов контейнер, палетизирани по 20 кашона на палет и опаковани.

Търговските условия са FOB Нингбо или Шанхай, с налични EXW и CIF. Документацията обхваща търговска фактура, опаковъчен лист, CE декларация и сертификат за произход; плащане чрез L/C или D/P.

Условия за гаранция и техническа поддръжка

2 години гаранция за производствени дефекти; търговските сайтове получават приоритетна обработка.

Резервни части (OCPP контролер, комплект контактори, екран, кабел) се изпращат до 7 работни дни.

Безплатна дистанционна поддръжка: нашите инженери превеждат вашия електротехник през модернизация със снимки или видео, отговаряйки в рамките на един работен ден.

Актуализации на фърмуера и помощ за конфигурация, включени по време на гаранцията.

За проекти за преоборудване, които се нуждаят от квалифициран електротехник на място, ние работим чрез сервизни партньори в Германия, Франция и ОАЕ.

Какво трябва и какво не трябва да се прави при модернизиране

Грешка: приемете, че сградата е трифазна, защото има три предпазителя. Правилно: проверете на измервателния уред с фазов тест или попитайте комуналното дружество - три предпазителя могат да бъдат еднофазно разделяне.

Грешка: балансиране на фазите чрез проба и грешка. Правилно: накарайте електротехника да измери натоварването по фаза и да присвои зарядното устройство към най-малко натоварения комплект.

Грешка: използване на прекъсвач 20A с окабеляване 1,5 mm2. Вдясно: съобразете напречното сечение на кабела с дължината - 2,5 mm2 под 30 m, 4 mm2 след това.

Грешно: прекарване на захранващия кабел през врата или алея. Вдясно: прекарайте тръбопровода покрай стената към модула.

Грешка: игнориране на типа RCD. Вдясно: подходящ за тип A или B, 30 mA, според стикера за конфигурация - сензорът за утечка на постоянен ток на станцията го приема.

Теренни доклади от трифазни сайтове

Едно жилищно жилище в София, България добави един 11kW RZ към трифазно табло на блок от 70-те години. Двадесет и едно домакинства споделят станцията чрез RFID графика на бекенда на OCPP; платката се нуждаеше от една резервна позиция на прекъсвача и нищо друго. Бележка на касиера: първият електротехник цитира пълна подмяна на панела, а вторият намери резервния DIN слот - разликата беше в знанието, а не в хардуера.

Мениджър на куриерско депо в Краков, Полша управлява три звена за 12 микробуса за доставка. Дневният оборот е въпросът: микробусите въртят 3,5-часови такси между маршрутите и 11kW го правят подходящо. Неговата жалба: фиксираният кабел е 5 м и един ред за паркиране се нуждаеше от удължителен кабел, който трябваше да достави на място, защото ние не ги изпращаме.

Фермерска кооперация в Долна Саксония, Германия захранва две станции от селскостопанско захранване от 380 V, споделено със сушилни за зърно. Фазите работят, защото пиковете на изсушаване през есента и пиковете на зареждане през зимата - те никога не съвпадат. Тяхното малко недоволство: зимният фърмуер се нуждаеше от отдалечена актуализация, която отне един ден, за да се планира, тъй като Wi-Fi на кооперацията се намира в отделна сграда.

Трифазни въпроси, ясни отговори

Въпрос: Колата ми зарежда само на 7kW монофазно. 11kW пропилени ли са?

A: Станцията се адаптира и доставя 7kW; запазваш трифазния път за следващата си кола.

В: Мога ли да инсталирам това без трифазно захранване?

A: Не - има нужда от 380VAC трифазен; за еднофазни обекти изберете 7kW RZ.

В: 11kW има ли нужда от разрешение за комунални услуги?

A: Обикновено не за 16A на фаза, но потвърдете с вашия дистрибутор; няколко държави освобождават AC зарядни устройства до 11kW от уведомление.

В: Колко бързо се зарежда 11kW?

A: Около 60 км обхват на час; батерия от 60 kWh достига 20% до 80% за приблизително 3,5 часа.

Въпрос: Може ли екранът да бъде добавен по-късно?

О: Това е фабрична опция; поръчайте го с устройството, тъй като преоборудването на джоба на дисплея не е практично.

В: Ами ако фазите на сградата са небалансирани?

О: Бекендът може да планира сесии и електротехник може да свърже зарядното устройство към най-малко натоварения комплект фази.

Въпрос: Трудно ли е 16 A на фаза за старо окабеляване?

A: Не - 16A е стандартна строителна практика; по-рискованото привличане е 32A монофазно, което това устройство избягва по дизайн.

Въпрос: Трябва ли ми нов глюкомер?

О: Обикновено не; ако на вашия измервателен уред липсва трифазен регистър, комуналното предприятие го заменя - безплатно в няколко страни от ЕС.
