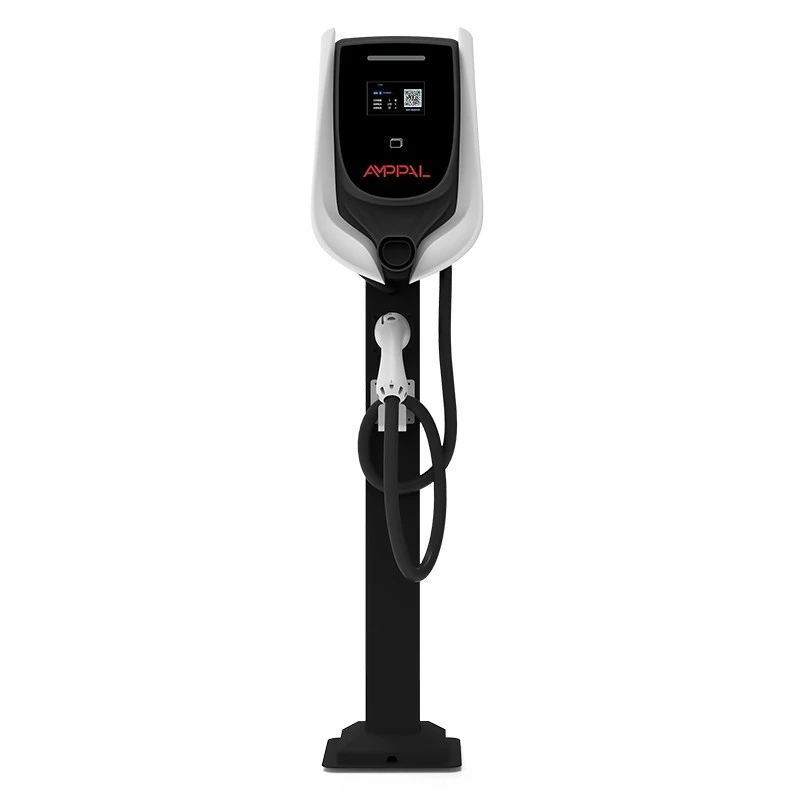

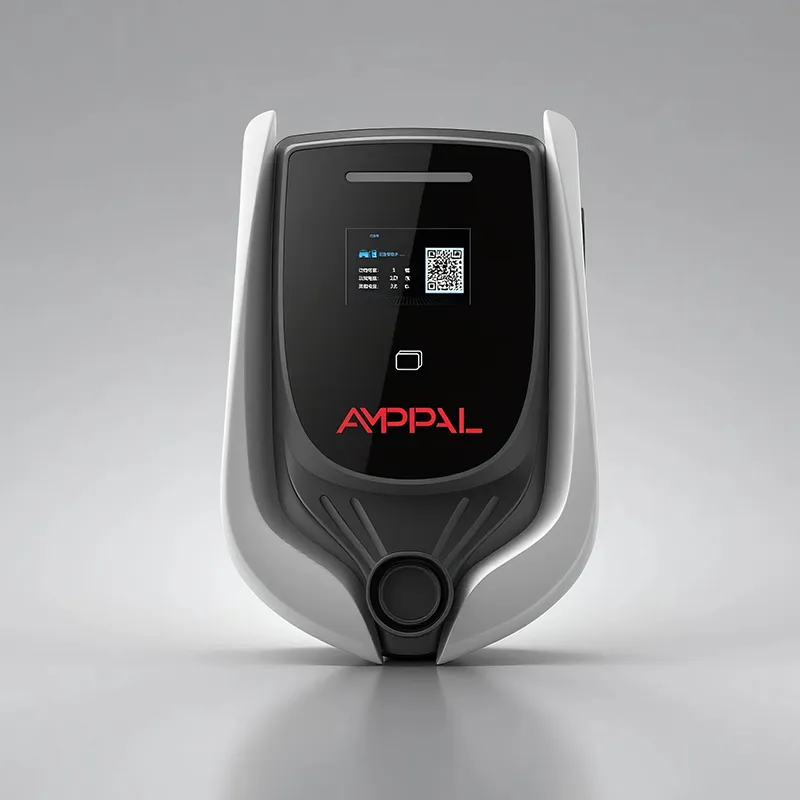

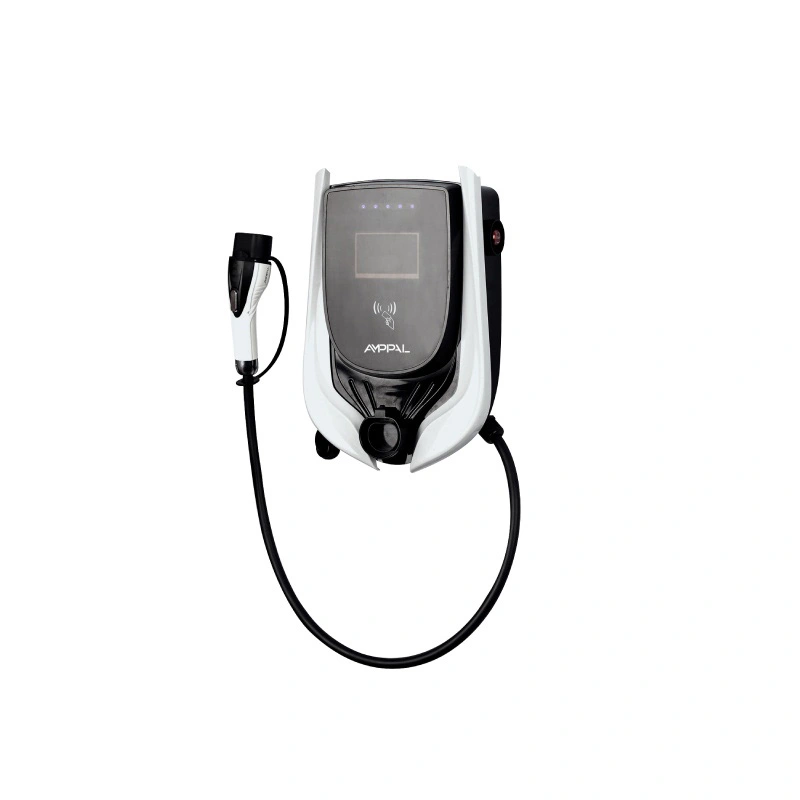

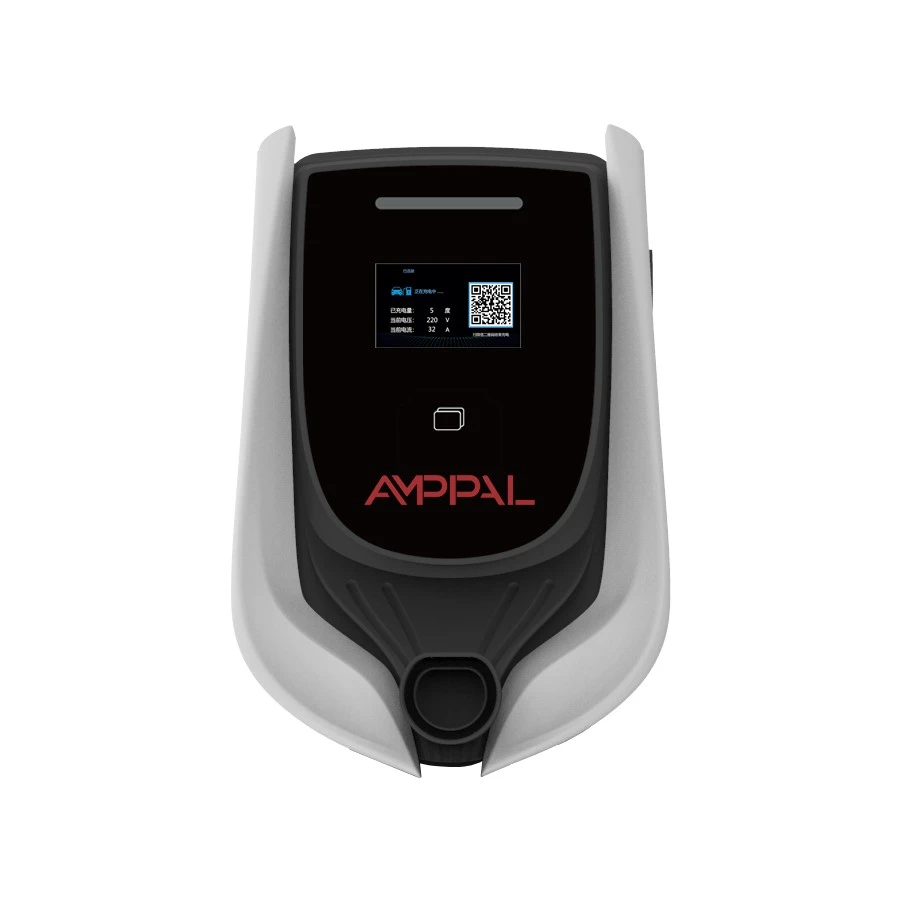

11kW OCPP Търговска AC EV зарядна станция за хотели и апартаменти

Разликата, която прави трифазното захранване на място за зареждане

Сайт с ограничена входяща мощност все още може да обслужва много електромобили - ако станциите се споразумеят кой какво ще черпи. AMPPAL 11kW OCPP Търговска AC EV зарядна станция за хотели и апартаменти (модел AF-AC-11-L/B-A-M-4-SD-P) е създадена точно за това преговаряне и трифазният вход е основата.

Еднофазно зарядно устройство с мощност 11kW би изисквало приблизително 46A от една фаза, което повечето търговски панели мразят. Тази станция отнема около 16 A на фаза в три фази, за да достави едни и същи 11kW, поддържайки фазовия баланс на сайта равномерен и панелът доволен. Това е разликата между зарядно устройство, което пасва на сграда, и такова, което налага надграждане на услугата.

Добавете мрежовия стек — RFID, LCD, LED лента, OCPP 1.6j през четири опции за свързване — и имате станция, която не само зарежда бързо, но отчита, фактурира и дава на мениджъра на натоварването на сайта.

Шест предимства за сайтове, които управляват множество станции

Трифазен вход при ~16 A на фаза поддържа ниско фазово натоварване, така че повече сергии се вписват в съществуващата услуга.

Координираното управление на натоварването ограничава общото потребление на обекта, защитавайки главния прекъсвач, когато всеки щанд е зает.

LED лентата показва състоянието на всяка станция от целия парцел, което намалява проверките при ходене за персонала на обекта.

RFID и OCPP 1.6j поддържат таксуването на потребител точно дори когато десет сесии се изпълняват наведнъж.

Оценка на шума ≤40dB позволява на станциите да стоят близо до прозорците на офиса и стените на апартамента без оплаквания.

4,3-инчовият LCD показва подробности за сесията на място, докато бекендът показва същите данни от разстояние.

Технически спецификации

Среди, които извличат най-голяма полза от 11kW станция

Офис кампуси, където служителите се нуждаят от смислено допълване по време на 8-часов работен ден, а не само от струйка.

Апартаментни кули с трифазно захранване на къщата и 5-20 места за паркиране на обитатели.

Търговски площади и сгради със смесено предназначение, където оборотът има значение и гостите плащат на сесия.

Малки автопаркове зареждат микробуси между смените, с отчети за потреблението за всяко превозно средство.

Сгради с тесен лимит на свързване, където електроинженерът предвижда всеки усилвател.

Как динамичното балансиране на натоварването споделя наличната мощност

Всеки обект има таван: главен прекъсвач, трансформатор, договор за комунални услуги. Балансирането на натоварването превръща този таван в бюджет. Станциите в група отчитат тегленето си на живо към платформата за управление или локален контролер през RS485 и всяко устройство получава текущо ограничение в реално време, което поддържа сумата под тавана.

Когато се включи нова кола, групата преразпределя: сесиите, които са работили най-дълго, може да намалят за кратко, новодошлият получава дял и никой не изключва главния прекъсвач. Когато автомобилите приключат, освободеният капацитет се връща към оставащите сесии. Водачите виждат как LED лентата променя цвета си; инженерът на сайта вижда числата в бекенда.

OCPP 1.6j носи транзакцията и конфигурацията - старт/стоп, kWh, тарифи, идентификатори на карти - докато координацията на натоварването се движи по локалната връзка. Това разделяне е умишлено: таксуването се нуждае от облака, текущият контрол се нуждае от милисекунди и милисекунди не трябва да чакат 4G двупосочно пътуване.

Сертифициране и проверка на безопасността

UL 2202 обхваща конструкцията на пълната система за зареждане и електрическата безопасност; UL 2231-2 обхваща схемите за защита на персонала.

Трифазният баланс и поведението при загуба на фаза са проверени при фабрични тестове, включително сценарии за отказ.

IP54 се потвърждава от калибрирани тестове за пръскане и прах върху производствени проби.

Акустичният рейтинг ≤40dB се измерва на един метър на тестов стенд и записът се съхранява с партидата.

Всяко устройство преминава тестове за хипотония и изолация, като резултатите се съхраняват във файл със сериен номер.

Тестваме отново поведението на OCPP 1.6j на референтен бекенд при всяка версия; по-специално логиката за балансиране на натоварването се проверява спрямо сценарии с множество модули.

Осем производствени стъпки зад 11kW станция

Сглобяването се извършва в кампуса на Zhejiang, който изпрати над един милион зарядни устройства през 2024 г., където роботите на FANUC и лазерното оборудване на TRUMPF споделят пода с AC и DC линиите.

1. Корпусната стомана е лазерно изрязана и пресована, след което прахово боядисана.

2. Входящите релета, контактори и платки се проверяват спрямо одобрени списъци на доставчици.

3. Захранващите и комуникационните платки са SMT-изградени и запоени чрез претопяване.

4. Трифазното окабеляване се сглобява и се проверява въртящият момент с калибрирани драйвери.

5. Фърмуерът се флашва и устройството се регистрира с тестов OCPP бекенд.

6. RS485 ръкостискания за балансиране на натоварването се упражняват между сдвоени единици.

7. Hipot, изолация и захранване за изгаряне на всяка станция.

8. Табелката, UL маркировките и картонената опаковка затварят линията.

Ръководство за оразмеряване за сайтове с множество станции

Работете назад от услугата. Ако сградата има трифазно захранване и инженерът може да даде на всеки щанд верига от 16 A на фаза, 11kW станция на щанд е правилната плътност за офиси, апартаменти и парцели със смесено предназначение. Ако обектът е само еднофазен, 7kW OCPP станция е честният избор — това устройство се нуждае от три фази, за да си струва цената.

Сега тъпата част. Това е грешен продукт за алея с две коли (уред с мощност 3,5kW или 7kW струва по-малко и върши работа), за всеки обект, който планира оборот под 30 минути (това е територия на DC) и за местоположение, чийто електроинженер не е потвърдил трифазното захранване на хартия. Поръчването преди одита на панела е начинът, по който се появяват разходите за надграждане.

Когато се съмнявате, купете групата с управлявано натоварване: станциите от това семейство могат да се смесват с братя и сестри с по-ниска мощност на един сайт, координирани под един таван. Тази гъвкавост обикновено е по-евтина от отгатването на точния микс на мощността в първия ден.

Защо операторите на сайтове избират AMPPAL

Стандартната доставка е 15-20 работни дни; поетапните внедрявания на сайтове могат да бъдат резервирани в планирани производствени слотове.

OEM опциите обхващат брандиране на кутията, LCD екран за зареждане и RFID карта.

Интеграцията на OCPP 1.6j е документирана и нашите инженери помагат на вашата платформа да се свърже при първото внедряване.

Сертификатите UL 2202 и UL 2231-2 се предоставят с пратката за вашите консултанти и инспектори.

Ние сами оперираме с 200+ зарядни станции и нашите инженери поддържат 500 единици с течно охлаждане на проекта NEOM за зелен водород — мащаб, който се вижда във фабриката.

Опаковка и товари за тежкотоварни станции

Всяка станция се доставя в картонена кутия с пяна с размери близо 60 × 44 × 32 cm с брутно тегло около 14 kg, включително стенната скоба, стартовите RFID карти и ръководството. Тестван при изпускане от ъгъл, с табелата с името на модела и UL маркировката, отпечатани върху лицевата страна на кашона.

Палетизираният морски транспорт отнема около 20-24 станции на палет и приблизително 250 на 40HQ контейнер; смесването на 3,5kW, 7kW и 11kW OCPP варианти в една доставка е стандарт за дистрибуторите.

Ние цитираме EXW, FOB Ningbo или CIF с търговска фактура, опаковъчен лист, сертификат за произход и копия на UL сертификат за митническия брокер.

Следпродажбено обслужване: Гаранция, фърмуер и поддръжка

Две години гаранция срещу производствени дефекти на станцията и вътрешните модули.

Актуализациите на фърмуера се подават дистанционно през бекенда; параметрите за балансиране на натоварването могат да бъдат настроени без посещение на сайта.

Имате нужда от четец, панел или модул? Изпращането е 3-5 работни дни след потвърждение.

Дистанционната диагностика чете OCPP статус и регистрационни файлове с вашия инженер по време на разговор.

Наличността на частите е пет години след края на производството за това семейство.

Грешно срещу правилно: Изпълнение на сайт с много станции

Грешка: оставяне на местен електротехник да приеме, че всяка станция може да изтегли цели 11 kW, без да проверява услугата. Вдясно: потвърждаване на трифазен капацитет и настройка на тавана на натоварването преди захранване на групата.

Грешка: конфигуриране на балансиране на натоварването веднъж и забравяне, след като сградата добави наематели. Правилно: преглед на тавана всеки път, когато натоварването на сайта се промени.

Грешка: четене на LED лентата от 50 м разстояние и отгатване. Вдясно: съгласуване на цветова легенда с персонала на обекта — зелено означава безплатно, синьо означава таксуване, червено означава грешка.

Грешка: монтирайте станции директно зад стената на спалнята, защото рейтингът е 40 dB. Вдясно: споделена позиция на стена или коридор; 40 dB е тихо, но тихото не е тишина.

Грешка: разчитане на облака за текущия контрол. Вдясно: запазване на координацията на натоварването на локалната RS485 или връзката на контролера, така че да оцелее при мрежови прекъсвания.

Опит на оператора от многоточкови сайтове

Фасилити мениджър в офис кампус близо до Мюнхен управлява осем станции за 300 служители. Таванът на натоварването е 45kW, а по време на сутрешното натоварване системата отрязва дългите сесии, за да пасне на новодошлите; единственото му оплакване е, че първоначалната бекенд интеграция отне цял ден разговори, преди логиката на тарифата да се държи според очакванията.

Бордът на 40-етажна жилищна сграда в Истанбул инсталира шест станции в подземния гараж, където вече имаше трифазно захранване. Жителите харесват отчетите за всеки собственик; таблото отбелязва, че LCD дисплеят на станцията показва английски менюта, за които попитаха няколко по-възрастни жители, а екипът на имота отпечата карта от една страница на турски.

Търговски център в Мелбърн добави четири станции на входните редици. Операторът таксува на сесия през бекенда и казва, че LED лентата е най-евтиният инструмент за обслужване на клиенти на място - шофьорите забелязват свободно място от колата. Единственото му желание: по-дълъг стандартен кабел, въпреки че той признава, че повечето шофьори така или иначе паркират наблизо.

Въпроси за балансиране на натоварването от операторите на сайта

В: Какво означава трифазен вход за моя сайт?

О: Около 16 A на фаза в три фази доставя ~11kW, така че нито една фаза не носи тежко натоварване от 46 A.

В: Трябва ли всички станции на място да са 11kW?

О: Не. Това семейство смесва модули от 3,5kW, 7kW и 11kW под един координиран таван на натоварване.

В: Какво се случва, когато нова кола се включи по средата на сесията?

A: Групата преразпределя в рамките на тавана; работните сесии може да спаднат за кратко и капацитетът се връща, когато автомобилите приключат.

Въпрос: 16 A на фаза трудно ли е за окабеляването?

О: Той е по-щадящ от еднофазна 11kW верига и поддържа равномерен фазов баланс — това е смисълът на дизайна.

В: Как LED лентата помага на натоварен сайт?

О: Показва състоянието на всяка станция с един поглед от целия паркинг, което спестява проверки на персонала.

В: 40 dB наистина ли е тихо?

О: По-тих от компресор на хладилник на един метър, поради което устройството е подходящо за офиси и жилищни стени.

Въпрос: Може ли монофазна кола да използва тази станция?

О: Да, ще се зарежда с по-ниска скорост, използвайки фазите, които може да достигне; станцията и колата преговарят за безопасния ток.

Въпрос: Какво става, ако сайтът загуби интернет?

О: Известните RFID карти все още работят от локалния списък, транзакциите се съхраняват и всичко се качва, когато връзката се върне.
