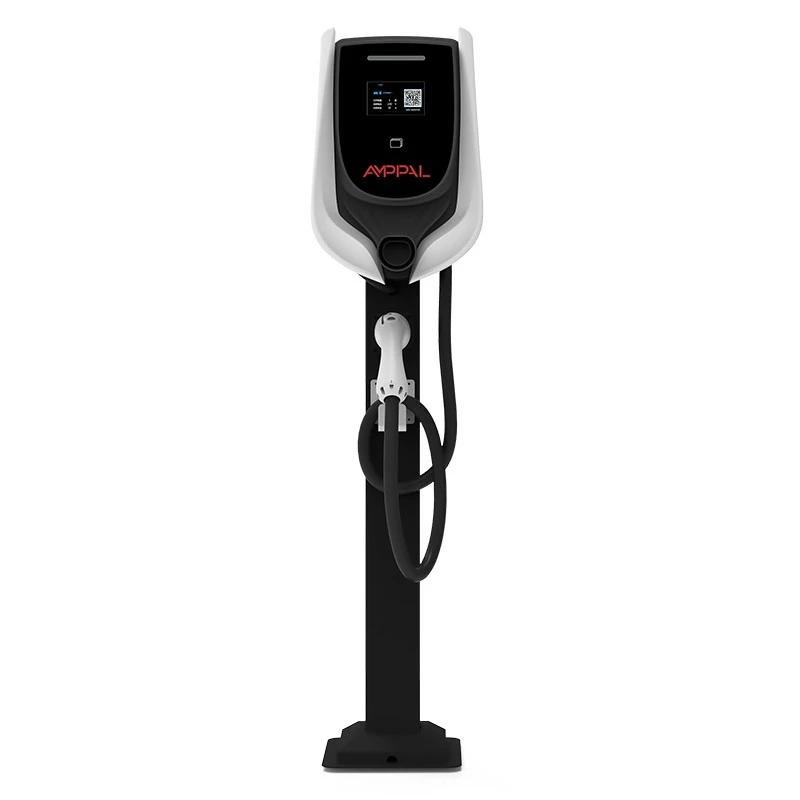

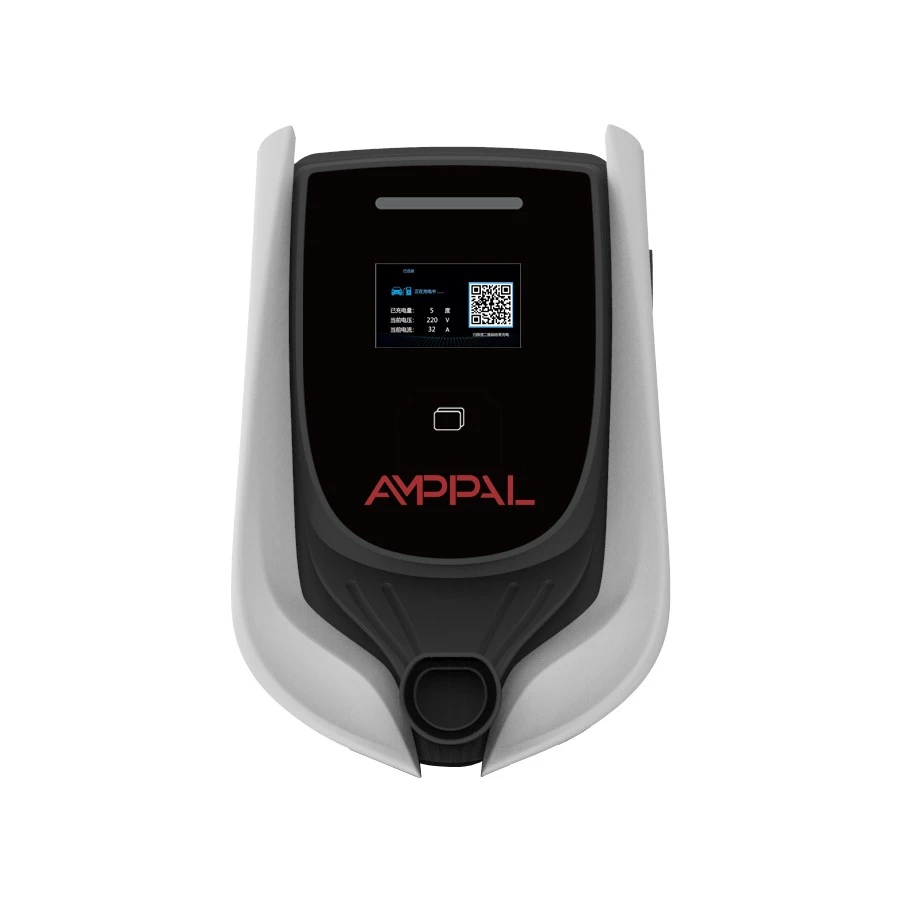

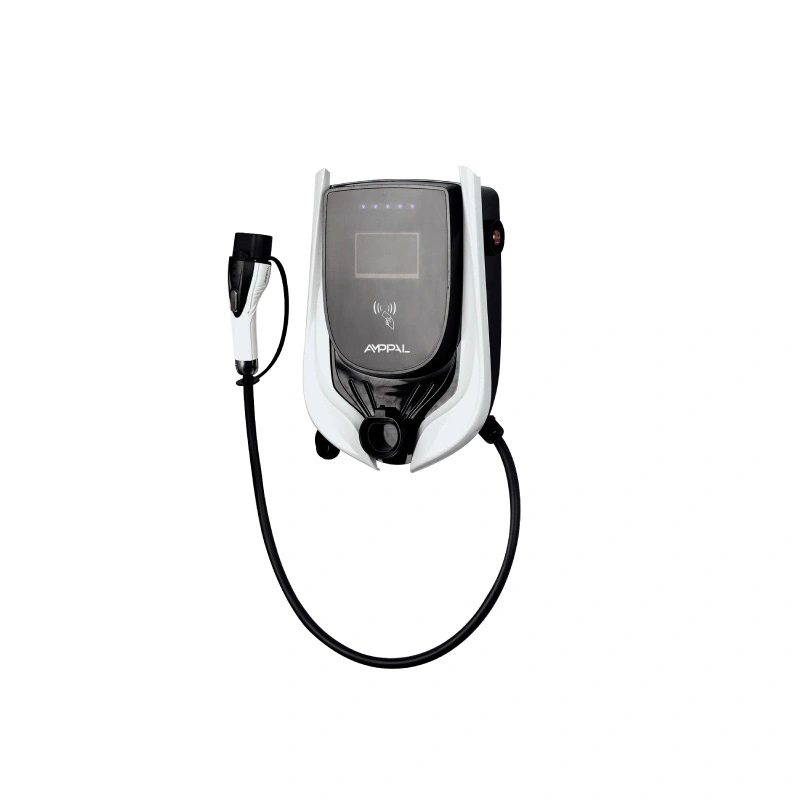

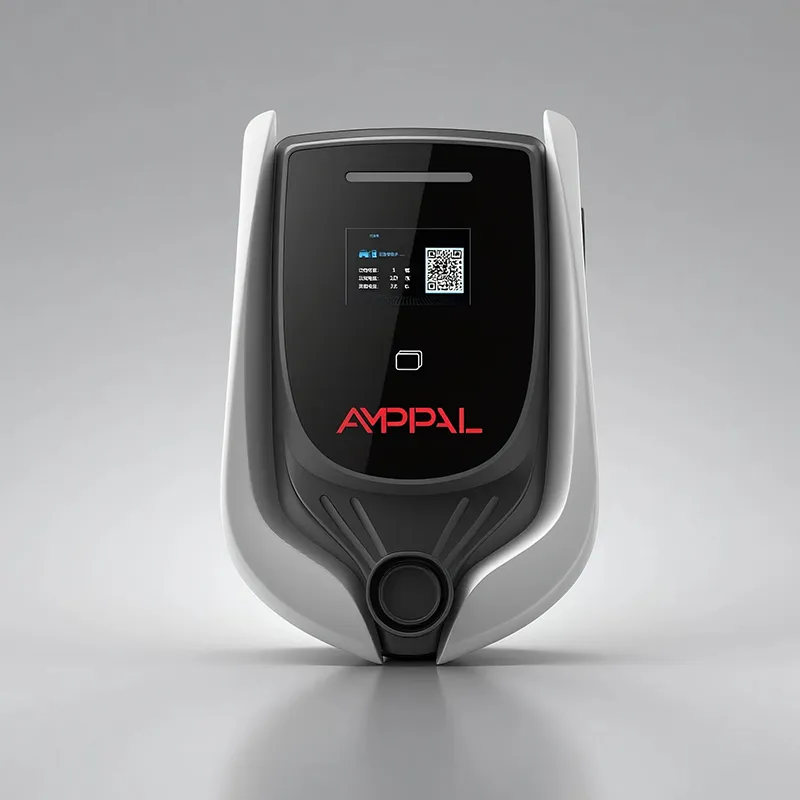

7kW OCPP Smart AC EV зарядна станция за търговски имоти

Защо UL сертификатът е по-важен от мощността в САЩ

В Съединените щати сертификатът е по-важен от киловатите - и сертификатът е UL. Тази 7kW станция (модел AF-AC-7-L/B-A-M-4-SD-P) не е европейски продукт, продаван на американци; това е захранващ блок за електромобили, изграден, тестван и документиран според двата стандарта UL, които американските власти действително проверяват: UL 2202 и UL 2231-2.

Разликата между продажбата в ЕС и продажбата в САЩ е разликата между самодеклариране и регистрация на трета страна. CE е декларация на производителя за европейския пазар; Американските строителни инспектори, застрахователи и комунални услуги търсят UL и много програми за отстъпки за комунални услуги просто отказват оборудване без него.

Член 625 от NEC е кодексът, който управлява инсталациите на оборудване за зареждане на EV, и инспекторите го прилагат чрез местните власти с юрисдикция. Станция, включена в списъка на UL, с ясна табелка с наименование прави разговора за разрешително кратък. Това е истинският продукт тук: документи, които затварят, разрешителни, които минават, и застраховка, която остава спокойна.

Шест водени от съответствието предимства на тази станция

Списъкът UL 2202 обхваща цялата система за зареждане, което инженерите на американския проект поставят в спецификационния лист.

UL 2231-2 обхваща схемите за защита на персонала, инспекторите проверяват слоя за защита от удари преди захранване.

240V монофазно при 32A отговаря на стандартното жилищно и леко търговско обслужване в Северна Америка.

RFID плюс OCPP 1.6j превръща станцията в платим актив, а не безплатен изход за нерезиденти.

Уплътнението IP54 и степента на шум ≤40dB го поддържат жизнеспособен за гаражи, навеси за автомобили и вътрешни паркинги.

Маркировката UL на табелката може да се провери в онлайн директорията на UL, което е начинът, по който купувачите проверяват, преди да поръчат.

Технически спецификации

Внедрявания в САЩ и Канада

Многофамилни жилища в щати със строителни норми, готови за EV, където всяко място за паркиране е предварително окабелено на 240V.

Таксуване на работното място за партиди на служители с възстановяване на разходите чрез бекенда на OCPP.

Гаражи в етажна собственост в Канада, където таблото се нуждае от измерване и контрол на достъпа за всеки собственик.

Хотелски и търговски паркинг, където гостите таксуват нощувка и фолиото поема разходите.

Леки паркове с микробуси и пикапи, които паркират 8-10 часа и се нуждаят от надеждни 32A сесии.

Какво всъщност проверяват UL 2202 и UL 2231-2

UL 2202 е стандартът за безопасност за оборудването на системите за зареждане на електрически превозни средства: конструкция, окабеляване, изолация и поведение при пожар на цялата станция при нормални и неизправни условия. Преминаването му означава, че корпусът, контакторът, оформлението на печатни платки и термичният дизайн са прегледани от инженерите на UL спрямо публикуваните изисквания.

UL 2231-2 е стандартът за защита на персонала. Той управлява електрическата верига, която предотвратява токов удар, когато потребител включи, изключи или докосне мокър конектор: проверки на непрекъснатостта на заземяването, наблюдение на тока на утечка и механизмите, които изключват изхода, преди да е възможен контакт с част под напрежение.

И двата списъка се намират в публичния указател на UL под номера на модела, така че електрически инспектор в Тексас и инженер на апартаменти в Торонто виждат точно същия сертификат, който ви изпращаме. Без игри за фотокопиране, без „еквивалентен на UL“ език — списъкът е доказателството.

Отвъд UL: Осигуряване на качеството в производството

Всяка производствена партида се проследява по сериен номер до нейните тестови записи, които съхраняваме в продължение на десет години.

Всяка станция провежда пълен тест за хипотония и изолация преди опаковане; стойностите на пропуска се регистрират.

Всяка компилация на фърмуер се изпълнява срещу референтен бекенд преди пускане, така че актуализацията не може тихо да наруши вашата интеграция на таксуването.

Обхватът на RFID четеца, LCD контрастът и функцията на LED лентите се проверяват на всяка единица, а не се вземат проби.

IP54 и акустичните (≤40dB) резултати се проверяват върху производствени проби и се записват в партидния запис.

Собствената система за качество на фабриката се одитира по програмата за наблюдение на UL, така че списъкът остава активен.

От ламарина до завършена станция: осем стъпки

Линията споделя кампуса на Zhejiang, който достави над един милион зарядни устройства през 2024 г., с роботи на FANUC за сглобяване и лазерни резачки на TRUMPF върху корпусите.

1. Корпусната стомана е лазерно изрязана, пресована и прахово боядисана.

2. Уплътненията и уплътнителните повърхности IP54 са монтирани и проверени.

3. Захранващите и комуникационните платки са SMT-изградени и запоени чрез претопяване.

4. LCD, LED лентата и RFID модулът са монтирани и калибрирани.

5. Софтуерът е зареден и никое устройство не преминава през тази станция, докато не завърши ръкостискане на живо с нашия референтен бекенд.

6. Ethernet, 4G, WiFi и RS485 пътищата се упражняват последователно.

7. Hipot, изолация и тестове за изгаряне се провеждат на всяка станция.

8. Табелките с имена, UL маркировките и картонените опаковки се поставят преди QC печата.

Проверка за съответствие: Тази станция подходяща ли е за вашия сайт?

Тази станция е подходяща за обекти в САЩ и Канада с 240V монофазна услуга, 32A верига на щанд и необходимост от контрол на достъпа или таксуване. Общините с кодове, готови за EV, наемодателите, които искат отстъпки за комунални услуги, и изпълнителите, които изграждат проекти по спецификации, ще открият, че документацията на UL върши половината от работата по продажбите за тях.

Това е грешен продукт в три случая. Обекти с трифазно обслужване и изисквания за 11kW на щанд трябва вместо това да приемат 11kW OCPP станция. Места, които се нуждаят от оборот под 30 минути, се нуждаят от постоянен ток, а не от този AC модул. А сайт, който няма намерение да управлява потребители или сметки, може да спести пари с по-опростен модел - RFID и OCPP стекът си струват разходите само когато някой ги администрира.

Преди да поръчате, потвърдете три неща с вашия електротехник: услугата е 240 V, веригата на кабината е оценена за 32 A непрекъснато и зоната за паркиране има мрежов път (Ethernet, клетъчен сигнал или WiFi) или одобрен офлайн оперативен план. Нашите инженери ще картографират връзката с вас и в двата случая.

Защо инсталаторите в САЩ избират AMPPAL

15-20 работни дни от поръчката до изпращането, което отговаря на графиците за строителство по-добре от типичните срокове за доставка на OEM.

OEM опции: вашата марка на кутията, екрана за зареждане и RFID картите, плюс ръководства на английски като стандарт.

Сертификатите UL 2202 и UL 2231-2, както и фабричните CE, TÜV и CB файлове, се споделят с вашия екип за спецификации.

MOQ се договаря за поръчка; изпълнителите и дистрибуторите обикновено започват с 20-50 единици.

Ние сами управляваме над 200 зарядни станции, така че купувачите от САЩ разговарят с екип, който също поддържа зарядни устройства, а не само ги продава.

Опаковане за износ, товарене на контейнери и документация

Всяка станция се доставя в картонена кутия с пяна с размери близо 58 × 42 × 30 cm, брутно тегло около 12 kg, със скоба за стена, стартови RFID карти и ръководство. Картоните носят табелата с името на модела и маркировката на UL за лесна проверка на пристанището.

Палетизираният морски транспорт отнема 24-30 станции на палет и приблизително 300 на 40HQ контейнер; смесените товари с 3,5kW и 11kW OCPP станции са рутинни за дистрибуторите, които изграждат гама.

Подготвят се документи за митническите брокери в САЩ: търговска фактура, опаковъчен лист, сертификат за произход и копия на UL сертификати. Ние цитираме EXW, FOB Ningbo или CIF и изпращаме през Ningbo или Шанхай.

Гаранционна и локална структура за поддръжка

Две години гаранция срещу производствени дефекти на станцията и вътрешните модули.

Часовете за поддръжка припокриват часовите зони на САЩ, а дистанционната диагностика чете OCPP регистрационни файлове с вас по време на разговор.

Четците, LCD панелите и захранващите модули се доставят от склад за 3-5 работни дни.

Актуализациите на фърмуера се подават дистанционно през бекенда; Изброените в UL компоненти никога не се заменят със заместители.

Пет години покритие за резервни части продължава след спирането на този модел.

Грешки при инсталиране и работа, които трябва да избягвате

Грешка: захранване на станцията преди местните власти да са подписали разрешителното. Вдясно: издърпване на разрешителното, показване на UL списъка и захранване след проверка.

Грешка: кацане на станцията на споделена 50A верига с други товари. Вдясно: специална верига с номинален ток 32A за всяка кабина, съгласно NEC 625.

Грешка: пропускане на наземната проверка, защото „работи на последното място“. Вдясно: проверете заземяването и непрекъснатостта на заземяването на място; Защитата по UL 2231-2 зависи от това.

Грешка: даването на една RFID карта на цялата сграда. Правилно: карти за всеки потребител, така че регистърът на транзакциите на OCPP остава значим за фактуриране.

Грешка: ако приемем, че повреда в мрежата блокира станцията. Вдясно: познатите карти таксуват от локалния списък и транзакциите се качват, когато връзката се върне.

Обратна връзка от инсталатори и флотилии в Северна Америка

Електрически предприемач в метрото Далас-Форт Уърт инсталира 30 станции в три многофамилни проекта през 2025 г. Той казва, че досието UL е съкратило разговорите му за разрешителни от седмици на дни и единственото му оплакване е, че 12-килограмовото устройство е асансьор за двама души на стълба - екипажът му сега използва помощник на всяка опора.

Борд за апартаменти в Торонто управлява четири станции в подземен гараж. Мениджърът на имота изнася отчети за kWh на собственик всеки месец; единственият проблем са менютата само на английски на LCD дисплея, които франкофонски собственик отбеляза през първия месец.

Надзорник на автопарка в Чикаго зарежда 12 работни микробуса за една нощ на осем станции. Сесиите бяха надеждни през една зима в Илинойс; неговата бележка за нас беше, че LED лентата е достатъчно ярка, за да прочете клипборда на тъмно място, което той смята за функция, въпреки че неговият шофьор на нощна смяна го нарича „маяк“.

Въпроси за съответствие, които купувачите от САЩ задават

В: Какво означава UL Listed за тази станция?

О: Инженерите на UL прегледаха и тестваха целия модул по UL 2202 и UL 2231-2 и списъкът остава жив под фабрично наблюдение.

Въпрос: CE е приет в САЩ, нали?

A: Не. CE е декларация за пазара на ЕС; Властите на САЩ, които имат юрисдикция, търсят списъци на трети страни, като например UL, и много комунални услуги ги изискват за отстъпки.

Въпрос: Какво е NEC 625?

О: Статията от Националния електрически кодекс, обхващаща инсталирането на оборудване за зареждане на EV — изисквания за оразмеряване на веригата, заземяване и изключване.

Въпрос: Инсталирането изисква ли разрешение?

О: В повечето юрисдикции на САЩ и Канада, да, и списъкът с UL е точно това, което инспекторът иска да види на табелката.

В: Ще зарежда ли електромобил за американския пазар?

О: Да, доставя 240 V еднофазно при до 32 A с вариант на конектор, конфигуриран за вашия пазар.

Въпрос: Прилагат ли се отстъпки за комунални услуги?

О: Много комунални компании в САЩ обуславят отстъпки за оборудване, включено в UL; проверете списъка с програми на вашата местна помощна програма.

В: Ами ако зоната за паркиране няма интернет?

О: Станцията поддържа локален списък за оторизация и съхранява транзакции, като ги качва, когато е налична връзка.

В: Как работи търговското таксуване?

О: RFID картите се свързват с акаунти в бекенда на OCPP, което превръща сесиите във фактури или отчети за разпределение.
