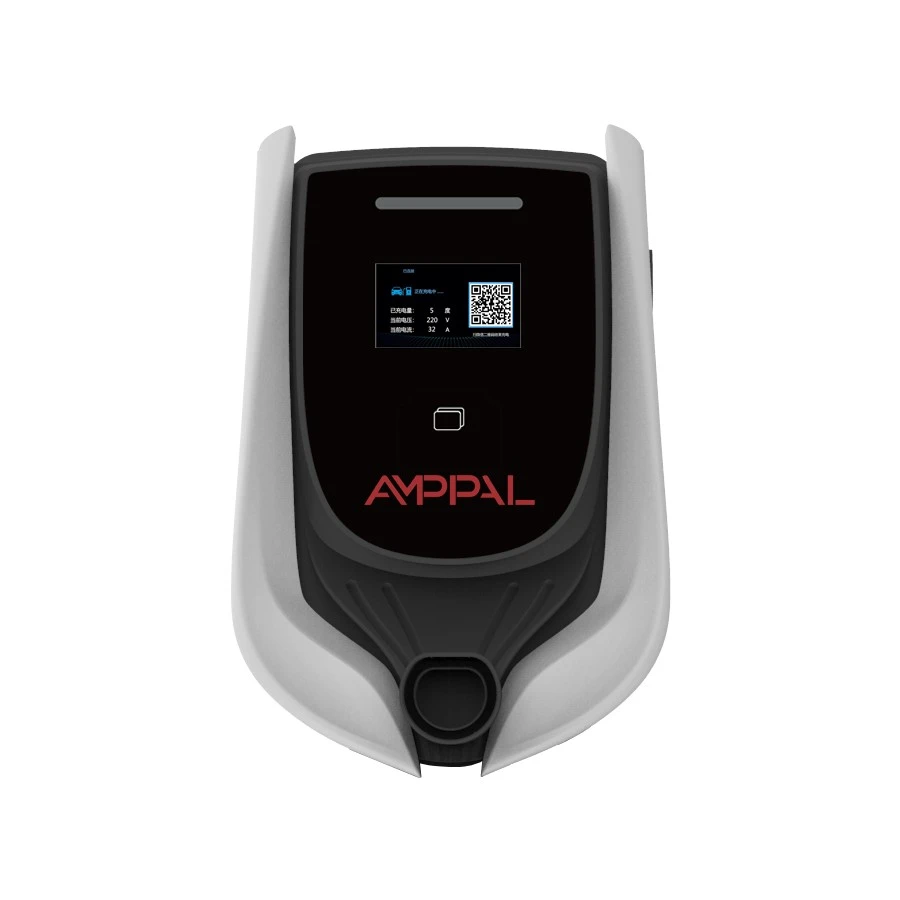

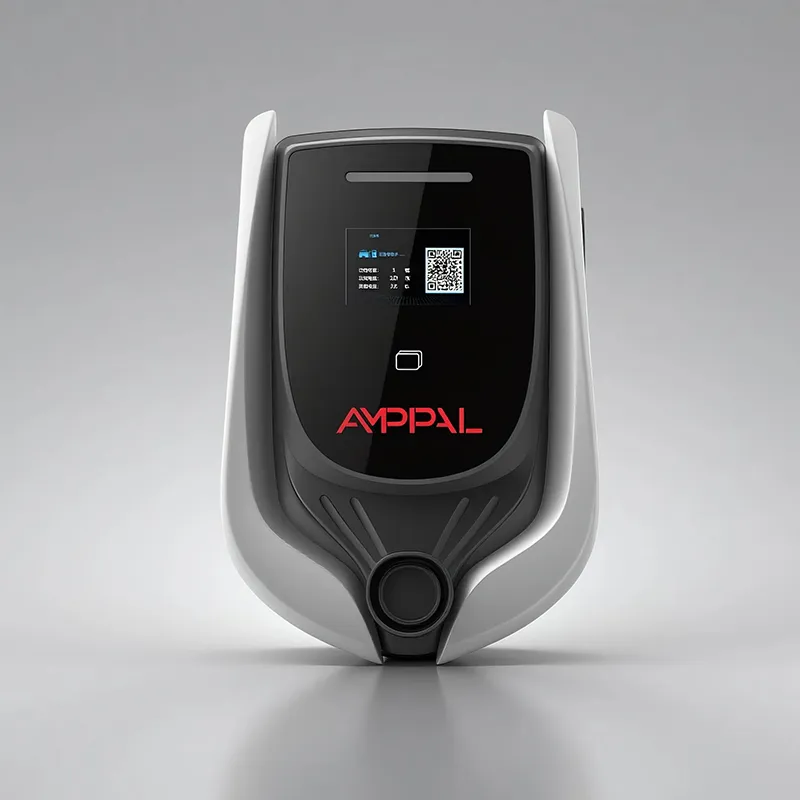

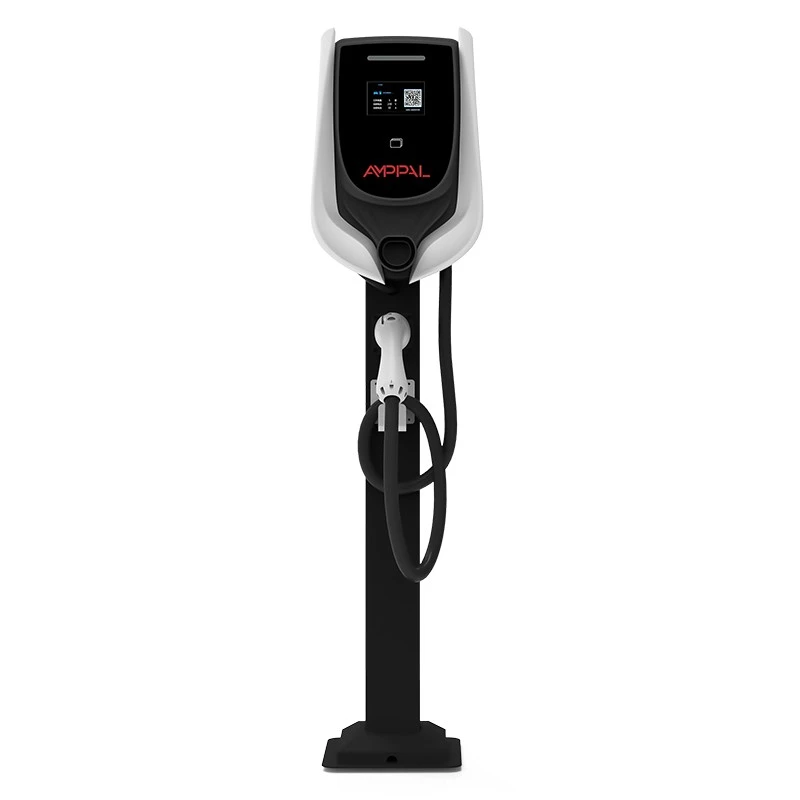

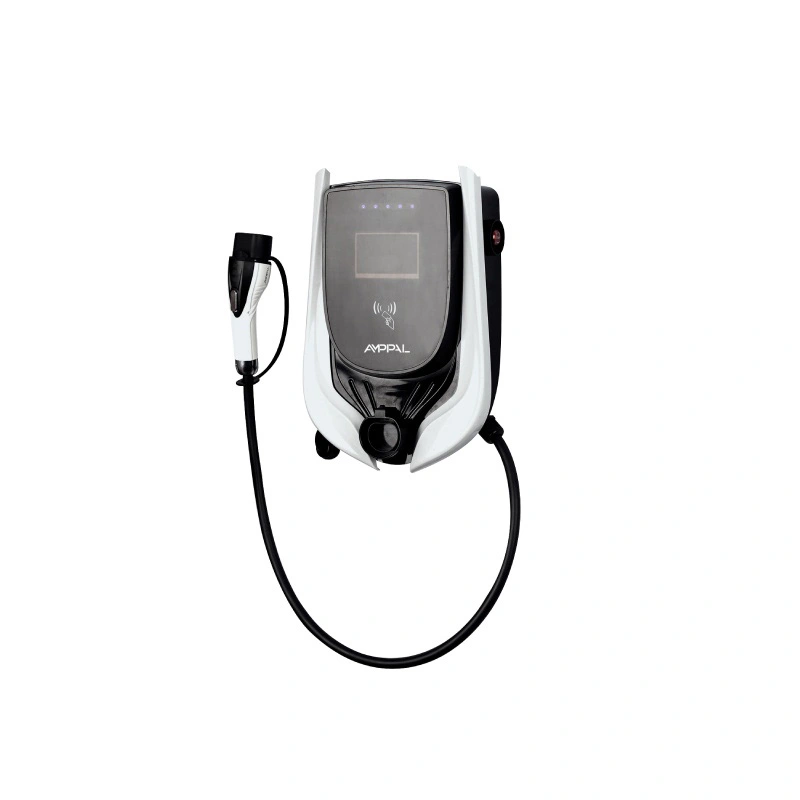

3,5kW OCPP Smart AC EV зарядна станция за апартаменти и работни места

Какво добавя OCPP станция към обикновена Wallbox

Точка за таксуване, която не може да ви каже кой какво е таксувал, е разходен център, а не услуга. AMPPAL 3.5kW OCPP Smart AC EV зарядна станция за апартаменти и работни места (модел AF-AC-3.5-L/B-A-M-4-SD-P) съществува по една причина: да позволи на сграда, компания или общност да зарежда много потребители, без да стои над кабела.

RFID е входната врата. Издайте карта на жител или служител и станцията захранва само за карти, които бекендът или неговият локален списък разпознават. Зад това стои OCPP 1.6j, отвореният протокол, който свързва станцията със системата за управление на таксуването по ваш избор, така че транзакциите, тарифите и докладите за грешки преминават към едно табло.

Това не е домашна джаджа, която е спечелила SIM слот. Това е устройство от търговски клас с размери 454 × 306 × 147 mm с 4,3-инчов LCD, LED лента за състоянието и четири опции за свързване, създадено да стои в споделен паркинг и да се администрира дистанционно.

Пет причини мениджърите на имоти да изберат мрежова станция

Отчетност за всеки потребител: всяка сесия се записва с ID на картата, начален час, краен час и kWh, така че месечният отчет за разпределение се пише сам.

Гъвкавост на тарифите: бекендът задава различни тарифи за жители, посетители и персонал — или не таксува нищо за първите два часа.

Дистанционно управление: заключете изгубена карта, поставете на пауза станция или натиснете нови цени, без да докосвате хардуера.

Справедливост в споделеното паркиране: няма повече спорове за това кой се е включил пръв; системата маркира всичко.

Подготвен за бъдещето: тъй като говори OCPP 1.6j, можете да превключвате платформи за управление по-късно, без да подменяте хардуера.

Технически спецификации

Къде една мрежова станция с мощност 3,5kW има финансов смисъл

Жилищни блокове, в които 10-30 обитатели споделят сутерен с паркинг и всеки иска собствена сметка.

Офис сгради, предлагащи таксуване на служителите като предимство, с възстановяване на разходите за работодателя.

Малки хотели и къщи за гости, които рекламират паркиране на EV и добавят таксата към сметката за стая.

Затворени комплекси, където управителният съвет иска контролиран достъп за собственици и посетители.

Леки търговски дворове, където няколко микробуса се зареждат през нощта и мениджърът на автопарка се нуждае от данни за потреблението на микробус.

Как станцията говори, таксува и продължава да работи офлайн

Докоснете карта и станцията пита бекенда за разрешение. Онлайн, отговорът се връща след секунда или две; LCD показва името на картата и LED лентата става синя, след което конекторът се захранва. Когато сесията приключи, станцията записва транзакцията и я качва през OCPP 1.6j, където бекендът я преобразува в линия за сметка.

Налични са четири връзки, защото няма два еднакви сайта. Ethernet е подходящ за фиксирани инсталации със структурирана мрежа; 4G покрива мазета и отдалечени парцели без кабели; WiFi прави модернизацията евтина; RS485 се свързва с външни измервателни уреди или контролер на място. И четирите споделят един OCPP стек, така че таблото за управление изглежда идентично, независимо от връзката.

Честната част за работата в мрежа: връзките се провалят. Така че станцията поддържа локален списък за оторизация, приема известни карти офлайн, съхранява транзакции локално и ги изпраща към бекенда, когато връзката се върне. Неработещият рутер никога не означава мъртва сесия за зареждане — означава забавена документация.

UL 2202 и UL 2231-2: Какво покриват сертификатите

UL 2202 обхваща самата система за зареждане: конструкция, електрическа безопасност и риск от пожар на цялото оборудване за захранване на EV.

UL 2231-2 обхваща системата за защита на персонала, веригата, която предпазва потребителя от токов удар по време на включване и зареждане.

И двата сертификата са изброени на модула и могат да бъдат проверени в онлайн указателя на UL, което е начинът, по който американските проектни инженери проверяват твърденията.

Съответствието с OCPP 1.6j се валидира в нашата фабрика спрямо тестов бекенд преди всяка версия на фърмуера да бъде изпратена.

IP54 и границата на шума от 40 dB се измерват върху производствени проби и резултатите се съхраняват в записа на теста на уреда.

Всяка станция допълнително преминава тестове за хипотония и устойчивост на изолация на линията, със сериен номер на записи.

Във фабриката AMPPAL: осем производствени стъпки

Тези станции са изградени в кампуса на Zhejiang, който достави над един милион зарядни устройства през 2024 г., заедно с AC и DC линиите, които доставят проекти като обекта за зелен водород NEOM.

1. Стоманената ламарина се нарязва на лазерно оборудване на TRUMPF и се формира на преси с ЦПУ.

2. Корпусите са прахово боядисани и са монтирани уплътнения IP54.

3. Основните и комуникационните платки са сглобени чрез SMT и запоени чрез претопяване.

4. LCD, LED лентата и RFID четецът са монтирани и калибрирани.

5. Фърмуерът продължава, след което устройството се проверява с нашия тестов бекенд, преди да може да премине.

6. Портовете Ethernet, 4G, WiFi и RS485 се използват един по един.

7. Следват хипопоти, проверки на изолацията и няколкочасово захранване.

8. Окончателна визуална проверка и картонена опаковка затварят линията.

Съвпадение на правилната станция с вашия сайт

Започнете с модела за паркиране, а не с номера на мощността. Ако превозни средства паркират за шест часа или повече — обитатели с нощувка, служители, работещи през целия ден, гости на хотела — 3,5 kW са достатъчни и поддържат общото натоварване на обекта ниско. Кола с 40 kWh печели около 14 kWh за четири часа; за повечето пътувания до работното място това е цял ден шофиране.

Тази станция е грешен инструмент за три ситуации. Зареждането при движение в стил магистрала се нуждае от постоянен ток, а не от променлив ток. Обектите, където всеки щанд трябва да доставя 7kW или 11kW, трябва да преминат към по-големите модули в това семейство OCPP. И сайт, който никога няма да таксува никого, никога, се обслужва по-добре от тъпа кутия за стени - защо да плащате за табло, което няма да отворите?

Изборът на свързаност има повече значение, отколкото хората очакват. Ако зоната за паркиране няма прекъсване на мрежата и сигналът на сутерена е слаб, планирайте Ethernet или позиция на 4G антена преди да поръчате, а не след това. Кажете на нашите инженери оформлението на вашия сайт и ние ще препоръчаме връзката.

Защо AMPPAL за вашата мрежа за зареждане

Изпращане на поръчки до 15-20 работни дни. Операторите, добавящи единици всяко тримесечие, могат да резервират повтарящи се производствени слотове.

OEM брандиране върху кутията, LCD екрана за зареждане и дори изображението на RFID картата.

OCPP 1.6j е отворен и документиран; ние предоставяме контролния списък за интеграция за избраната от вас платформа за управление.

Сертификатите UL 2202 и UL 2231-2 се съхраняват и се споделят с вашите консултанти по проекта.

Ние сами управляваме над 200 станции за зареждане, така че хората, които отговарят на вашите билети за поддръжка, също работят със зарядни устройства.

Документи за доставка, опаковка и импорт

Всяка станция се доставя в картонена кутия с пяна с размери близо 58 × 42 × 30 cm с брутно тегло около 12 kg, включително конзолата за стена, RFID стартовите карти и ръководството. Картонената кутия е оценена на изпускане в ъгъла и е етикетирана за посочения в UL номер на модела.

Морските товари палетизират 24-30 станции на палет; контейнер 40HQ носи приблизително 300 единици. Смесените товари с вариантите 7kW и 11kW са рутинни за дистрибуторите, които изграждат гама.

Ние цитираме EXW, FOB Ningbo или CIF и предоставяме търговска фактура, опаковъчен лист, сертификат за произход и копия на сертификата UL, които вашият митнически брокер или купувач ще поиска.

Поддръжка, актуализации на фърмуера и резервни части

Две години гаранция на станцията и нейните вътрешни модули срещу производствени дефекти.

Актуализациите на фърмуера се изпращат дистанционно през бекенда; не е необходимо посещение на сайта за повечето промени.

Резервни части — RFID четци, LCD панели, захранващи платки — доставка в рамките на 3-5 работни дни за гаранционни случаи.

Дистанционната диагностика чете OCPP статуса на станцията и регистрира с вас по време на разговор, което разрешава повечето проблеми без запис на камион.

Резервните части за това семейство остават налични в продължение на пет години, след като моделът напусне производството — подходящо, ако окабелявате сграда в дългосрочен план.

Грешно срещу правилно: Работа със споделена станция

Грешка: монтиране на станцията там, където директното слънце удря LCD екрана през целия следобед. Вдясно: сенчеста или обърната на север позиция поддържа екрана четим и кутията е по-хладна.

Грешка: оставяне на 4G SIM картата да изчерпи данните си в средата на месеца. Вдясно: предупреждение за ниско ниво на данни в бекенда, с Ethernet като резервна връзка.

Грешка: раздаване на една споделена карта на цял етаж и разделяне на сметката на ръка. Правилно: една карта на потребител, така че записът на транзакцията е сметката.

Грешка: ако приемем, че прекъсването на мрежата спира зареждането. Вдясно: известните карти все още работят от локалния списък; качване на транзакции, когато връзката се върне.

Грешка: оставяне на съединителния кабел да се влачи по пода на залива. Вдясно: кука или държач за кабел и достатъчно хлабина, така че водачите никога да не опъват кабела.

Преживяване на мениджъра на имоти

Управителният комитет на апартамент от 240 жилища в Куала Лумпур инсталира шест станции през 2025 г. след две години на оплаквания от жители относно ad hoc таксуване. Ковчежникът вече експортира отчет за kWh за всеки жител всеки месец; нейното единствено недоволство е, че WiFi сигналът в сутерена беше слаб в началото и комисията трябваше да пусне един Ethernet спад, преди всичките шест устройства да се установят.

Наемодател на офис в Дубай монтира станции за 120 служители и определи различни тарифи за персонала и посетителите. Персоналът на съоръженията като този, че изгубена карта може да бъде унищожена от таблото за секунди; те отбелязват, че LCD интерфейсът е само на английски, което те приемат, но биха искали да бъде локализиран.

Собственик на хотел във Варшава управлява две единици за гости и таксува сметки през фолиото на стаята. Той оцени офлайн поведението, когато интернет доставчикът на сградата имаше двудневно прекъсване — гостите все още бяха таксувани и транзакциите се появиха в бекенда след това. Той само желае стартовият комплект RFID да включва повече карти.

Въпроси от операторите на сайта

В: Станцията спира ли да работи, ако интернетът прекъсне?

О: Не. Известните карти таксуват от локалния списък и транзакциите се съхраняват и качват, когато връзката се възстанови.

Въпрос: Кои платформи за управление на зареждането работят с него?

A: Всяка платформа, говореща OCPP 1.6j; ние ви даваме контролния списък за интегриране и ви помагаме при първото свързване.

В: Как се таксуват жителите?

О: Всяка карта се свързва с акаунт в бекенда, който превръща сесиите във фактури или отчети за разпределение.

Въпрос: Могат ли различните потребители да плащат различни цени?

A: Да. Тарифите се конфигурират за група карти в бекенда, а не за станция.

Въпрос: Какво се случва с изгубена или открадната карта?

A: Блокирайте го в бекенда; блокът се синхронизира с локалния списък на станцията при следващата връзка.

Въпрос: Колко карти може да съдържа офлайн списъкът?

О: Местният списък за оторизация съхранява стотици идентификатори на карти, които покриват всяка реалистична сграда.

Въпрос: Достатъчни ли са 3,5kW за жилищна сграда?

О: За таксуване за нощувка, да; посетителите през деня може да се наложи да изчакат, така че много сайтове смесват едно или две устройства с по-висока мощност.

В: Каква е разликата от обикновената RFID стенна кутия?

A: OCPP 1.6j интеграция, записи на транзакции, отдалечена конфигурация и свобода на много платформи - една проста кутия няма нищо от това.
