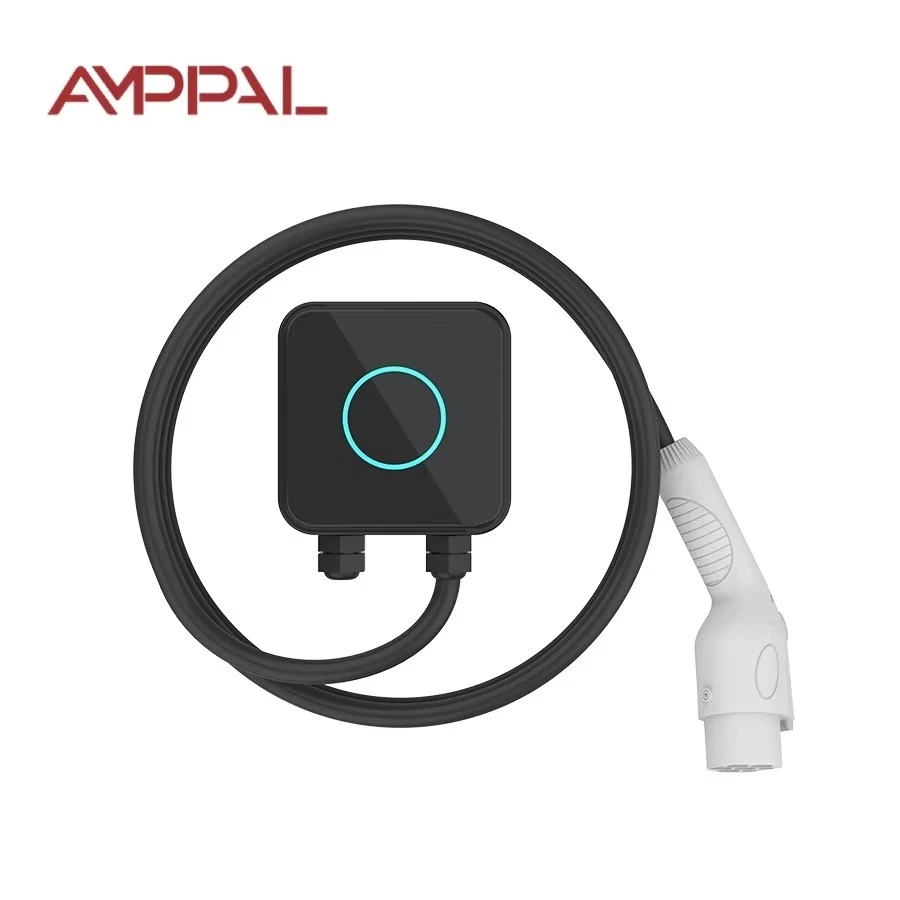

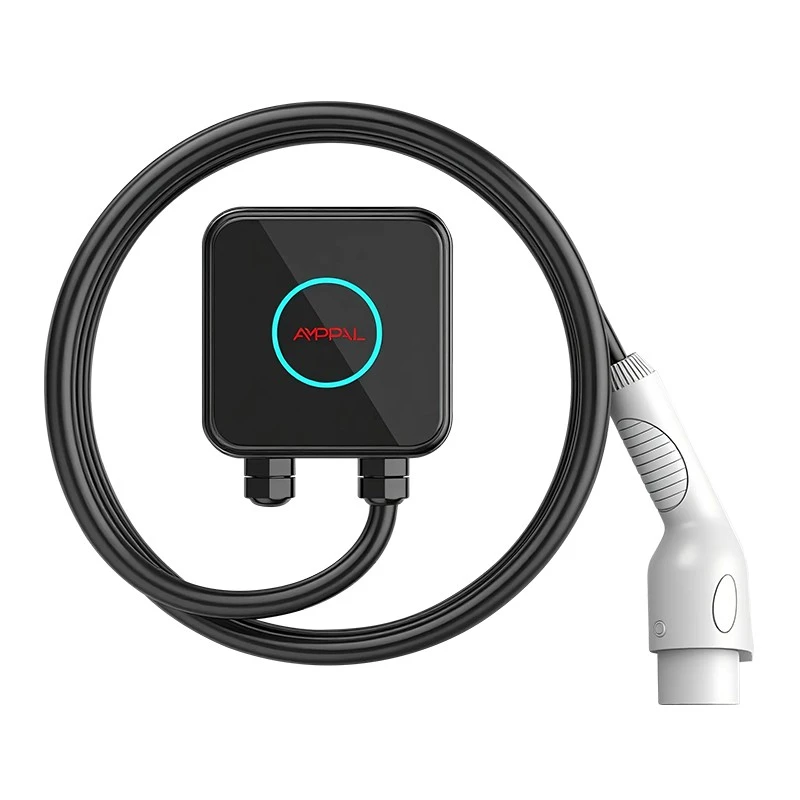

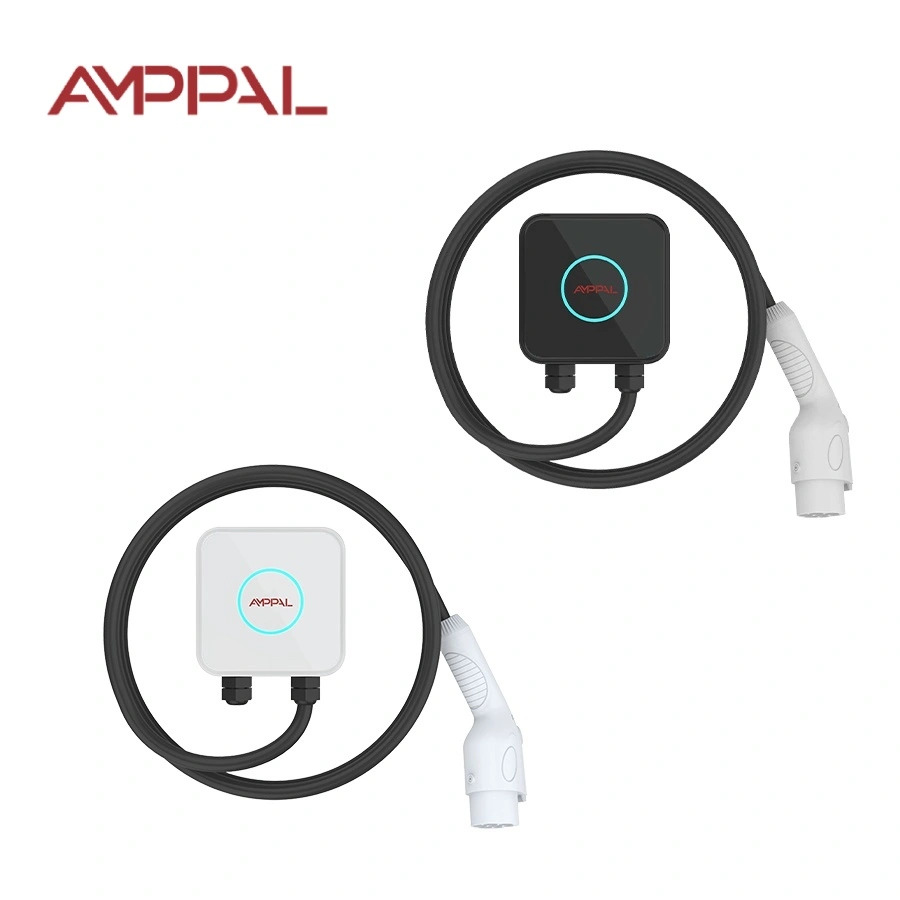

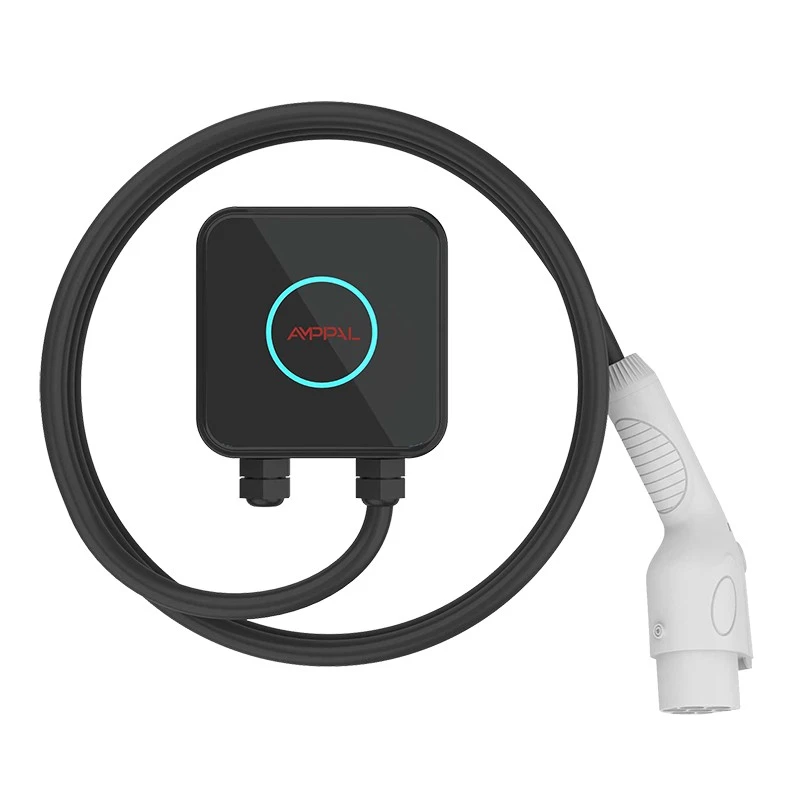

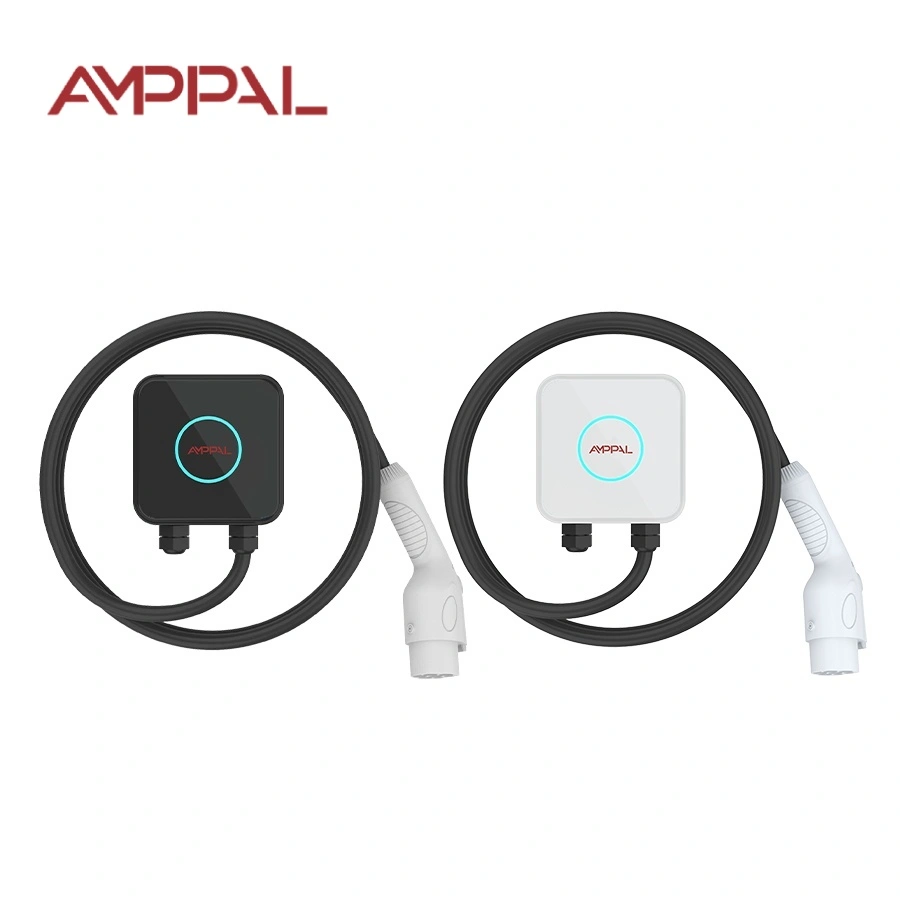

7kW компактно зарядно устройство AC EV за стена за жилищни гаражи

Вашето зарядно устройство не трябва да е постоянно

AMPPAL 7kW Compact е зарядното устройство, което можете да развиете от стената в петък следобед и да работите в нов град до понеделник.

Повечето собственици на електромобили се отнасят към стенната кутия като към мебел - закрепена с болтове, окабелена, част от къщата. Ако наемете, смените работата си или прекарате лятото във втори имот, това постоянство се превръща в задължение.

Това устройство тежи около 1 кг и се фиксира с четири винта. Демонтирайте, увийте 5 метра кабел и се вози в багажника до резервната гума.

Пълно зареждане от 32A от тяло с размер на книга

Седем киловата при 230V означават 32A - приблизително 30 км пробег на час за типичен EV, или батерия от 40 kWh, презаредена за около шест часа.

Тялото все още е с размери 150 на 150 на 65 мм. Номерът: AC зареждането няма трансформатор в кутията; конверсията живее в колата. Така станцията остава малка, докато номиналната мощност расте.

Топлинното управление се различава от нашата версия с 3,5kW - 7kW работи със запечатано алуминиево ядро ​​на радиатора вътре в термопластичната обвивка UL94 V-0, а тестването на натоварването поддържа повърхността под 60C при 35C околна температура.

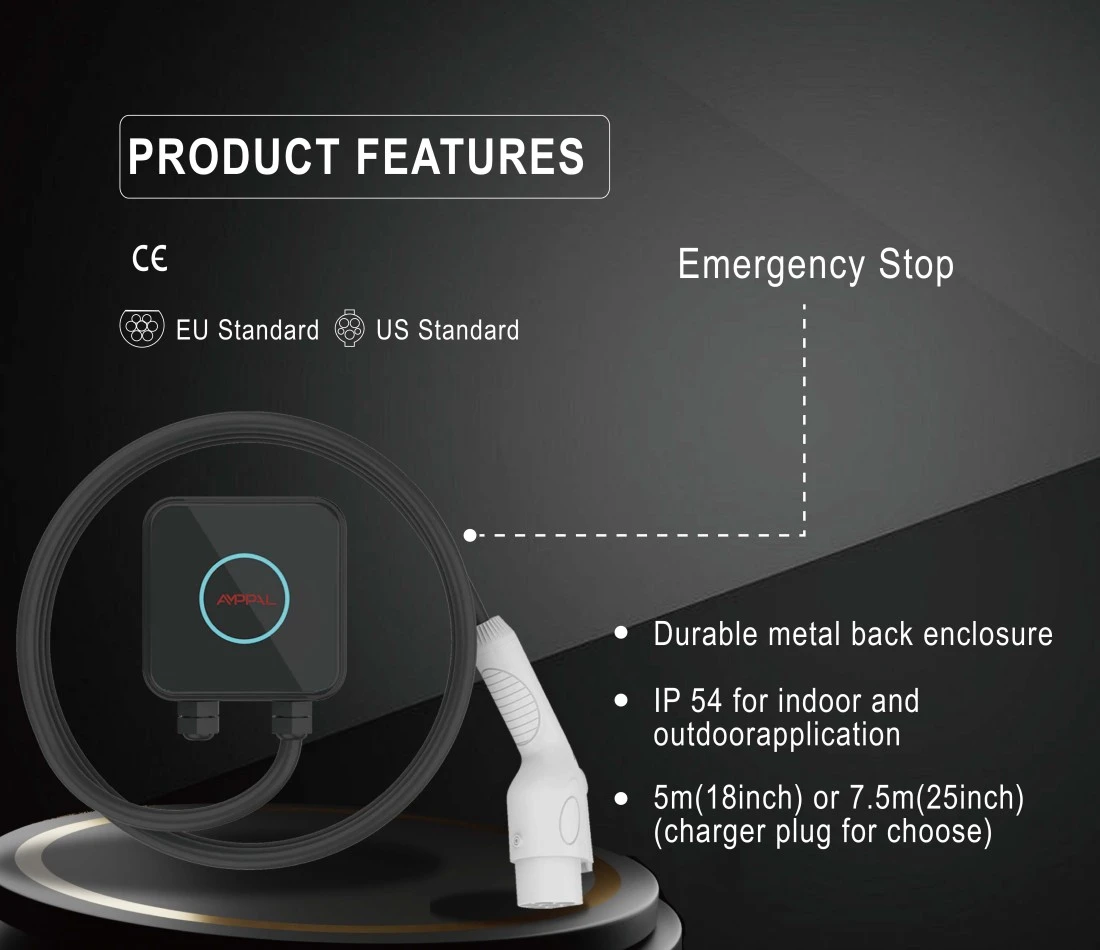

IP54 предпазва от пръски дъжд и прах, а контролната платка с конформно покритие издържа на конденз в неотопляем гараж.

Релето от 32 A и захранващият път с предпазител са проектирани за непрекъсната работа, така че кутията работи в продължение на осем часа през нощта без неудобни прекъсвания.

Как работи системата за бързо монтиране

Задната плоча се завинтва веднъж към стената; тялото на зарядното устройство се плъзга върху него и се заключва с два захващащи винта. Отключването отнема стандартен шестнадесетичен ключ, общо около три минути.

Електрически, имате нужда от специална 32A верига с тип A или B RCD. Изпращаме кабелни щуцери, оразмерени за захранващия кабел, така че същият корпус се справя с инсталации с твърд кабел.

За наистина временни настройки - къща под наем за сезон, работилница - електротехник може да свърже страната на стената към 32A контакт и устройството да се включи чрез собствен захранващ кабел. Потвърдете местните правила; някои държави ограничават това.

Страната за зареждане е фиксиран 5-метров кабел. Портът за кола е това, което варира, така че изберете тип 2, тип 1 или GB/T, за да съответства на вашия автомобил, когато поръчвате.

Технически спецификации

Наематели, кемпери и втори дом: Кой има най-голяма полза

1) Наематели, които се местят на всеки 1-3 години - зарядното устройство се мести с договора за наем, а не стената на наемодателя. 2) Собственици на лятна вила или ски хижа, които отказват да купят две зарядни устройства. 3) Шофьори на електромобили, които прекарват седмици в къщата на роднини и искат истинско зареждане през нощта. 4) Overlanders и кемпери, теглещи EV, зареждащи се в къмпинга. 5) Дилъри и дистрибутори, които демонстрират зарядни устройства на търговски изложения и сайтове за клиенти.

Всеки един от тези потребители е изправен пред един и същ проблем: фиксирано зарядно устройство се губи в момента, в който си тръгнете. Compact превръща тази фиксирана цена в преносима.

За контекст, две единици плюс кабели се побират в стандартен 60-литров багажник - детайл, който има значение, когато дистрибуторът лети на търговско изложение с демонстрационен запас.

Подвижна срещу фиксирана инсталация: компромисът

Ние продаваме както стационарни станции, така и тази сменяема, така че нека бъдем честни относно компромиса.

Постоянното зарядно устройство е по-спретнато: без видими винтове, без повторно окабеляване на следващото място, обикновено по-дълъг кабел. Ако притежавате дома си и ще останете пет години, по-добрата покупка е фиксирана единица.

Compact заменя малко спретнатост за преносимост. Неговите истински недостатъци: трябва да организирате верига от 32 A на всяко ново място, а 5-метровият кабел е по-къс от 7-8-метровия, който се среща при по-големите устройства.

Ако никога не планирате да се местите, вие плащате малка премия за функция за бързо освобождаване, която няма да използвате. Това е честната математика.

Стандарти, тестване и съответствие

CE маркировка; тестван по IEC 61851-1:2017 за режим 3 AC зареждане.

UL94 V-0 огнеупорен корпус; същото семейство корпуси се използва в нашите единици на флота.

100% производствено тестване: непрекъснатост на заземяването, 500 V DC изолация, 1,5 kV диелектрична устойчивост.

Типовият тест включва 96-часов солен спрей и 500 000 цикъла на издръжливост на реле.

Сертификати за партиди за контактори, токови сензори и MCU от одобрени доставчици.

Фабрични сертификати: CE, TUV, CB, UL - одитирани от външни нотифицирани органи по текущ график.

От SMT линия до кашон за доставка

Последователността на изграждане в нашия завод Yueqing (Zhejiang) е следната:

1) SMT монтаж с автоматизирана оптична проверка.

2) Нанесено и втвърдено конформно покритие.

3) Ядрото на радиатора и релейният стек са монтирани в корпуса.

4) 5 м кабел, монтиран през уплътнения с контролиран въртящ момент.

5) Симулиран функционален тест на превозното средство при 32A.

6) Тестване на непрекъснатост на висок пот и заземяване.

7) Серийно лазерно маркиране и окончателна визуална проверка.

8) Картонена опаковка с монтажна плоча, шестостенен ключ и ръководство, плюс 24-часова проба за всяка партида.

AC и DC линиите се движат отделно в завода; ламарина за по-големите станции идва от роботизирани линии, изградени с партньори на FANUC (Шанхай) и TRUMPF (Германия). Годишният капацитет надхвърля един милион единици.

Is 7kW the Right Speed for Your Driving?

Седем киловата покриват класическия нощен модел: 30 км пробег на час, осем часа паркиране се равняват на добавени 240 км. Това удовлетворява повечето пътуващи до работното място и дори пътуванията под наем на дълги разстояния.

Това не е правилният продукт, ако карате повече от 250 км на ден без друго зареждане или ако колата ви приема 3-фазен 11kW и домът ви има 3-фазно окабеляване - тогава 11kW станция ви служи по-добре.

И това е излишно за plug-in хибрид с 10 kWh батерия; 3,5kW Compact ще запълни това за една нощ и ще струва по-малко за закупуване.

Какво получавате от фабриката, което другите пропускат

Директен производител: Zhejiang Anfu New Energy Technology Co., Ltd., основана през 2014 г., специализирано предприятие на национално ниво с 260+ служители.

Стандартно време за изпълнение 15-20 работни дни; мостри, изпратени по въздух за 3-5 работни дни.

OEM опции от 100 единици: лого, дължина на кабела, стандартен щепсел (Тип 1/Тип 2/GB/T), цвят на кутията.

Завършени документи за износ: CE декларация, протокол от изпитване IEC 61851-1, сертификат за фабрична инспекция.

Рекорди в над 40 държави; референтните партньори включват NEOM (Саудитска Арабия) и Sime Darby (Малайзия).

Пробен MOQ от 1 единица; ценови нива от 50 и 500 единици.

Опции за кутия, тегло и товар

Кашонът за транспортиране е с размери 210 x 210 x 120 мм при около 1,7 кг с монтажната плоча и инструментите. Палет от 50 единици тежи под 90 кг, поради което въздушният транспорт е стандартен за малки поръчки - обикновено 5-7 дни от врата до врата до Европа.

Морски транспорт: около 1200 единици на 20-футов контейнер върху 24 опаковани в свиване палети от 50 кашона.

Условия: FOB Нингбо или Шанхай, EXW или CIF. Документацията включва търговска фактура, опаковъчен лист, CE декларация и сертификат за произход; L/C и D/P се приемат.

Гаранция, резервни части и сервизен отговор

2 години гаранция за производствени дефекти; труд и връщане-договаряне за всеки случай.

Резервни части - реле, табло, кабел, монтажна планка - изпращат се до 7 работни дни.

Фото или видео диагностика на повреда с отговор на инженера в рамките на един работен ден.

Поддръжка от потребителя: избършете вентилационните отвори, проверете обвивката на кабела, затегнете отново винтовете един месец след инсталирането.

Договори за дилърско обслужване с местни партньори в Германия, Франция и ОАЕ.

Какво трябва и какво не трябва да правите, когато премествате вашето зарядно устройство

Грешка: издърпване на захранващия кабел и опаковане на уреда мокър. Вдясно: изключете прекъсвача, подсушете щуцерите, навийте хлабаво кабела, съхранявайте кутията изправена в багажника.

Грешка: преинсталиране на новия адрес без електротехник да провери веригата. Правилно: накарайте местен електротехник да провери капацитета от 32 A и типа RCD, преди да завиете пластината.

Неправилно: носете устройството за кабела за зареждане. Вдясно: повдигнете го за тялото - кабелът е предназначен за ток, а не за обработка на багаж.

Грешка: оставяйки пистолета тип 2 да виси на земята на временното място. Вдясно: използвайте кобура за стена или опаковайте пистолета, ако няма кобур.

Грешка: ако приемем, че всеки 230V контакт на местоназначението ще свърши работа. Вдясно: проверете за истинска 32A-способна верига; 13A контакт ще изключи или ще забави сесията.

Owner Experiences With a Movable Charger

Софтуерен инженер под наем в Дъблин се мести средно на всеки 18 месеца. Той държи комплекта за монтаж в торбичка и казва, че преместването отнема „една почивка за обяд“: прекъсвач, четири винта, кутия в колата, преинсталиране в новия апартамент. Неговата хватка: 5-метровият кабел е стегнат за далечната страна на двоен отсек, така че той паркира носа навътре.

Двойка във Ванкувър държи един Compact за апартамента си и хижа на брега на езерото на четири часа път, купувайки втора задна плоча, така че стенният хардуер да остане и на двете места. Уловката, която откриха: в кабината 7 kW увеличават веригата от 32 A, така че бойлерът и зарядното устройство не могат да работят заедно - те планират зареждане през нощта.

Превозвач в Австралия се зарежда от къмпинг 32A и съобщава, че устройството е оцеляло на 4000 км чакълени пътища в багажника. Малка забележка: картата за бърз старт е само на английски и той иска версия на френски/испански в кутията.

Въпроси, които наемателите задават най-често

Въпрос: Имам ли нужда от разрешение на наемодателя, за да инсталирам това?

О: Задната плоча оставя четири малки отвора за винтове, така че попитайте първо; повечето наемодатели го приемат, защото премахването е чисто.

В: Мога ли наистина да го преместя сам?

О: Деинсталирането е безопасно за „направи си сам“, но всяко повторно инсталиране се нуждае от електротехник, който да провери веригата.

В: Ще се зарежда ли по-бързо от бабешки кабел?

О: Да - около три пъти по-бързо от 8A зареждане на домашен кабел.

В: Ами ако следващият ми дом има само еднофазен 16A?

A: Устройството се адаптира и зарежда на 3,7kW там.

В: Кой щепсел да поръчам?

О: Тип 2 за европейски автомобили, Тип 1 за повечето японски и американски модели, GB/T за превозни средства от китайския пазар.

В: Корпусът достатъчно здрав ли е за пътуване в багажника?

A: Обвивката UL94 V-0 със запечатана сърцевина на радиатора е доказана във флота; опаковайте го в оригиналната картонена кутия, ако е възможно.

Въпрос: Какво ще стане, ако загубя шестнадесетичния ключ?

О: Това е стандартен размер, който се продава навсякъде; включваме и резервен в кутията.

Въпрос: Колко дълго е пълното зареждане на типичен EV?

О: 40 kWh батерия преминава от 10% до 100% за около 5,5-6 часа при 7kW.

В: Може ли едно устройство да зарежда две коли?

A: Не - единичен конектор на единица; добавете втори Compact, ако имате нужда от две отделения.
