7kW пиедестал AC EV станция за зареждане Кула за жилищни общности

Когато стената не е опция

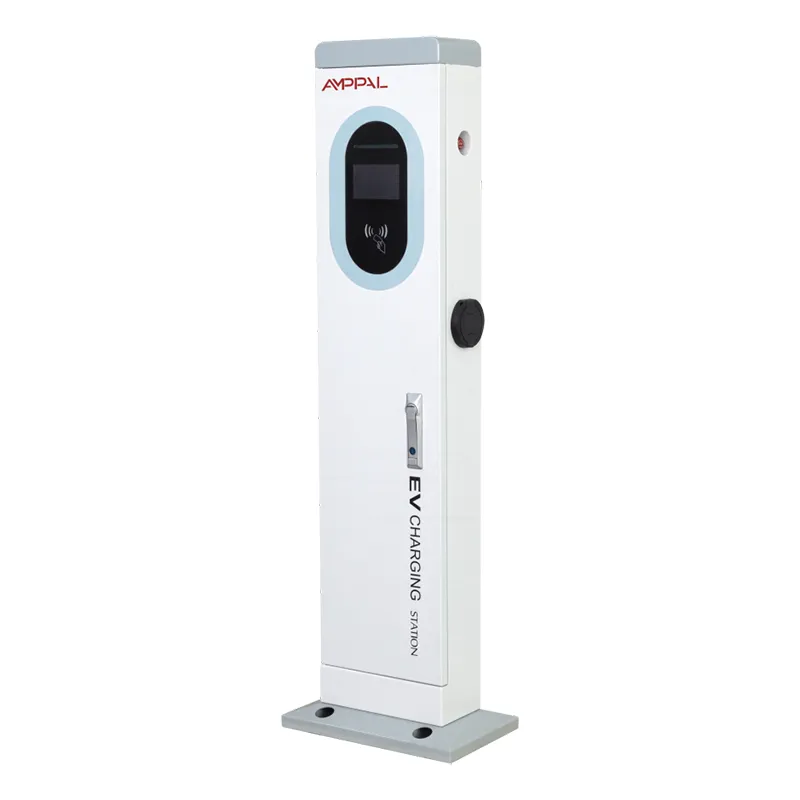

Откритите паркинги рядко имат стена, където имате нужда от такава. Тази празнина е точно това, за което е създаден този продукт. AF-AC-7kW е самостоятелна кула за зареждане: стоманена колона с размери 410 x 240 x 1400 mm, носеща една точка за зареждане с променлив ток от 7 kW, 5-инчов цветен сензорен екран и хардуер за плащане и мрежови устройства в едно запечатано тяло.

Монтажът е изливане на фундамент, а не строителен проект. Закрепете основната плоча към бетонна подложка с комплекта за закрепване и шаблона за пробиване, които изпращаме, захранете кулата с 220VAC +/-20%, свържете Ethernet или поставете 4G SIM. Няма фасада за пробиване, няма стена на хазяина, за която да спорите - само земя, в която е позволено да изливате бетон.

За хотели, които притежават свой паркинг, молове с повърхностни парцели или общини, добавящи заливи отстрани на улицата, тази свобода често решава дали таксуването да се появи това тримесечие или следващата година. Стенните кутии решават проблема със зареждането. Кулите първо решават проблема със сайта.

Защо купувачите избират кутията над стената

Свобода на обекта - поставете кулата в средата на реда, в краен залив или между дърветата, където и да паркират коли, вместо където случайно има стена.

Ергономичност на височината на стоене - при 1400 mm екранът седи на естественото ниво на очите, така че шофьорите докосват, плащат и изключват, без да се навеждат или клякат.

Лесно боравене с кабела - пистолетът виси на височината на кръста върху кобур, забележимо по-удобен за по-възрастните шофьори и куриери, отколкото нисък стенен контакт.

Един запечатан корпус - цялата електроника се намира в корпуса на кулата IP54, така че не е необходима отделна разпределителна кутия на типични обекти.

Вижда се от другата страна на парцела - кула се чете като зареждаща тук от 50 метра; стенна кутия изчезва зад паркирани микробуси и ви коства входните клиенти.

Отпечатък, който расте с вас - всяка кула в тази серия споделя една и съща основа 410 x 240, така че по-късно преминаване към модел с двоен пистолет може да използва повторно същата подложка.

Технически спецификации

Където свободностоящ стълб печели своето място

Открити хотелски и курортни паркинги без фасада на сграда в близост до заливите.

Общински улични и обществени площадки, където не е разрешено сондиране в близките сгради.

Работни паркинги на наета земя - наемателят не може да пипа стените, но може да излее подложка.

Ресторанти и търговски площи с разпръснати заливи далеч от сградата.

Обекти за ново строителство, където зареждането трябва да е активно, преди сградата да бъде завършена.

Как кулата работи на място

Захранването тече от вашето 220VAC +/-20% захранване в кулата, през контролния блок, от пистолета до едно превозно средство с до 7kW - приблизително 45 км пробег на час за среден размер EV и пълно зареждане през нощта за почти всеки европейски лек автомобил.

Кулата докладва на бекенда на оператора през Ethernet, 4G или WiFi, използвайки OCPP 1.6 или 2.0. 5-инчовият екран води водача през включването, удостоверяването, зареждането и получаването; данните от сесиите достигат до облака в реално време.

Обслужването е предимно дистанционно. Когато една сесия е неуспешна, бекендът я регистрира и ние четем диагностиката на кулата по мрежата, преди да решим дали е необходимо посещение на сайта.

Какво всъщност означаваше маркировката CE

CE маркировка съгласно директивите на ЕС за ниско напрежение и EMC, с тестова документация, съхранявана във файл за вносители и митническо освобождаване.

IP54, проверен в нашата лаборатория и от трета страна за изпитване - защитен от прах и пръски от всеки ъгъл.

96-часово тестване със солен спрей върху прахово боядисан корпус, оразмерен за крайбрежни паркинги.

Пълно функционално тестване в номиналния диапазон от -20C до +50C преди дизайнът да замръзне.

Всяка производствена единица провежда тест за натоварване плюс тест за ръкостискане на платежен терминал и мрежа преди опаковане - не е произволна проба.

CE е базовата линия; фабриката също така притежава маркировки CCC, TUV, UL и CB за други експортни програми.

От намотка до кула: осем стъпки в нашата фабрика

Стоманената ламарина се изрязва с лазер и се щанцова с CNC до профил 410 x 240 в нашия собствен цех за ламарина.

Абкантите на TRUMPF сгъват колоната, а роботите на FANUC заваряват шевовете.

Тялото е прахово боядисано; пробите от всяка партида преминават в тестване със солен спрей.

AC монтажната линия пасва на контролния модул, контактора, 5-инчовия екран и пистолета за зареждане.

Уплътнението е проверено спрямо изискванията за IP54, включително кабелните входове и рамката на екрана.

Всяка кула провежда функционален тест с резистивен товар, след това тест за плащане и мрежа.

QC подписва серийния номер, протокола от теста и CE документите и устройството е резервирано за изпращане.

Стандартното време за изпълнение е 15-20 работни дни от потвърждаване на поръчката; спешните поръчки отиват на бърза лента по споразумение.

Стълб или стенна кутия? Честното сравнение

Ако здрава стена вече стои точно там, където паркират колите, купете кутията за стена. Струва по-малко - без фундамент, по-малко стомана, по-бърз монтаж - и ние също ги продаваме. Избирайте според фактите, а не към навика.

Допълнителните разходи за кулата купуват три неща: правото на избор на място, вместо да наследявате такова, ергономичност на височината на изправено положение, която гнездото на стената с височина до коленете не може да съвпадне, и запечатано тяло, което оцелява на много трафик по-добре от кутия, закрепена с болтове към стената на товарната площадка.

Кой не трябва да купува това: наематели, които не могат да изливат бетон, обекти, които се нуждаят от зареждане само за няколко седмици, или купувачи, чиято една кола зарежда глоба за една нощ от обикновен контакт. За тях кулата е стоманена, не им трябва.

Какво предлага AMPPAL, което дистрибуторът не може

Фабрично директно от Zhejiang Anfu New Energy Technology Co., Ltd. в Yueqing - електрическата столица на Китай - основана през 2014 г.

Национално малко гигантско предприятие с 260+ служители и отделни AC и DC монтажни линии.

Над 1 000 000 единици, доставени до 2024 г., изнесени в над 40 държави от ОАЕ и Германия до Малайзия и Мексико.

Автоматизирани линии от FANUC и TRUMPF, плюс собствено CNC щанцоване, огъване и лазерно рязане.

OEM и ODM добре дошли - персонализирани цветове, лога, платежна марка и опаковане, с MOQ, обсъждано за всеки проект.

Опаковка, контейнер и търговски условия

Всяка кула се доставя във вертикална дървена щайга, оразмерена за височина от 1400 mm, с вътрешни укрепвания около екрана и рамката. Анкерните болтове, шаблонът за пробиване и монтажният хардуер пътуват в една и съща каса, така че нищо не чака на мястото за втора доставка.

Дължината от 1400 mm променя планирането на контейнера в сравнение със стенните кутии: касите лежат плоски и се подреждат, а 20-футов контейнер обикновено отнема 60-80 кули в зависимост от размерите на касата; ние цитираме товари на щайга.

Ние цитираме FOB Нингбо или Шанхай като стандарт, с EXW и CIF, налични при поискване. Документите включват търговска фактура, опаковъчен лист, товарителница и копие от CE сертификата.

Гаранция и поддръжка след доставка

2-годишна гаранция за кулата, екрана и модула за плащане, покриваща дефекти в материалите и изработката.

Резервни части - екрани, пистолети, табла за управление - на склад и изпращане по заявка.

Дистанционна диагностика през 4G или Ethernet; повечето грешки в софтуера и конфигурацията се отстраняват без посещение на сайта.

Съвет за поддръжка: проверявайте пистолета и кобура на всяко тримесечие и затягайте анкерните болтове веднъж годишно.

Пълна документация - ръководство за потребителя, чертеж за инсталиране и ръководство за настройка на OCPP - доставя се с всеки модул.

Пет грешки при инсталиране, които виждаме повтарящи се

Грешка: закрепете основата направо върху асфалта. Вдясно: изсипете бетонна подложка с помощта на предоставения шаблон и я оставете да втвърди напълно, преди да заредите кулата.

Грешка: оставете пистолета да лежи на земята между сесиите. Правилно: връщайте го в кобура всеки път - конекторът е частта, която се износва първа.

Грешка: разчитайте само на WiFi в отдалечен парцел. Вдясно: поставете 4G SIM, така че плащанията да продължат да работят, когато офис рутерът падне.

Грешка: поставете кулата там, където може да я достигне камион за заден ход. Вдясно: позиционирайте го в далечния край на залива или добавете кнехт.

Грешка: забравете годишната проверка на въртящия момент. Вдясно: затегнете отново анкерните болтове на всеки 12 месеца и запечатайте отново основната плоча, ако видите водни следи.

Какво казват операторите на сайта след година

Собственик на хотел в Сплит, Хърватия, постави три кули в открития си двор през пролетта на 2024 г. Той ги избра, защото сградата няма използваема фасада в близост до заливите. Неговото оплакване е отблясъците на екрана по обяд - филм против отблясъци го реши - но той съобщава за нула хардуерни грешки през две лета на интензивна употреба от гости.

Дистрибутор в Куала Лумпур продаде десет единици на повърхностни партиди на група за търговия на дребно. Монтажникът похвали шаблона за пробиване - неговият екип завърши всяка основа за една сутрин. Малката забележка: кабелът на пистолета е къс за някои SUV в края на дълъг залив.

Община в ОАЕ управлява дванадесет кули на площадки отстрани на улицата. След 14 месеца дневникът за поддръжка показва една подмяна на сензорен екран и нищо друго. Те все още запечатват отново основната плоча всеки дъждовен сезон, формалност, която така или иначе спазват.

Въпроси, които купувачите на кула за първи път задават

В: Тази кула ще зарежда ли всеки EV?

A: Всеки EV, продаван в Европа с контакт тип 2, ще се зарежда от него; бордовото зарядно устройство на автомобила определя точната скорост, до тавана на кулата от 7kW.

Въпрос: Каква основа е необходима?

A: Бетонна подложка, излята върху шаблона за пробиване, който доставяме с уреда; типичните подложки са около 500 x 500 mm, а анкерните болтове идват в щайгата.

В: Кутията за стена по-евтина ли е?

О: Да, приблизително 20-30% по-евтино за закупуване и инсталиране там, където има добра стена - цената на кулата плаща за колоната, комплекта за основа и свободата да избирате място.

Въпрос: Може ли екранът да издържи на пряка слънчева светлина?

О: Четим е на дневна светлина, въпреки че единственото оплакване, което чуваме, е рязкото обедно отблясък; филмът против отблясъци е евтино решение.

Въпрос: IP54 достатъчен ли е за използване на открито?

О: Да за дъжд и пръски - IP54 блокира прах и водни пръски. Напълно потопените обекти ще имат нужда от по-висок рейтинг, от който почти никой паркинг не се нуждае.

В: Кои държави приемат маркировката CE?

A: Всички държави от ЕС и ЕИП, плюс много други, които приемат CE като сертификат за влизане; фабриката също така притежава CCC, TUV, UL и CB за други пазари.

Въпрос: Мога ли да надстроя тази 7kW кула по-късно?

A: Базата 410 x 240 е споделена за цялата серия, така че обектът може да се премести в кула с двойна оръдие на същата площадка - самото устройство от 7kW не може да се надгражда на място.

Q: Колко време от поръчката до доставката?

О: 15-20 работни дни като стандарт, доставка от Нингбо или Шанхай, с пълния пакет документи, включително сертификата CE.
