14kW AC EV зарядно за хотели и офис сгради

Какво променя една кула от 150 mm на вашия сайт

Вземете всеки пиедестал за зареждане с променлив ток, който сте виждали на европейска улица и той обикновено е дълбок около 240 mm. Този е 150 мм. Тези 90 мм звучат тривиално, докато не застанете между две места за паркиране и не се опитате да запазите пътеката свободна.

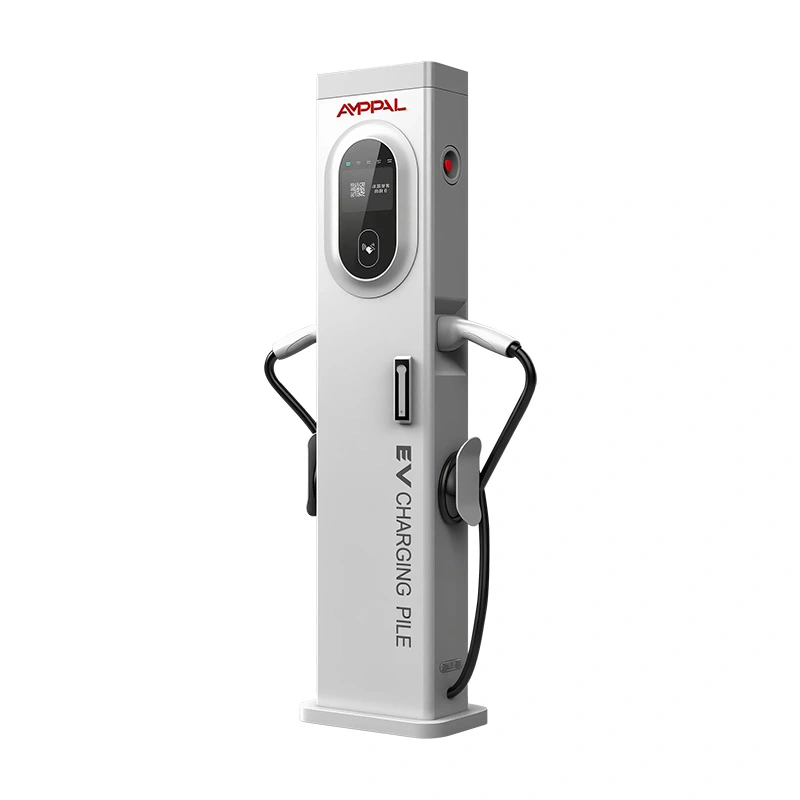

14kW AC EV зарядно устройство за хотели и офис сгради (AF-AC-014-Y-A-0-4-JA-P) е колона с размери 300 x 150 x 1400 mm, носеща два оръдия тип 2, оценени 16A+16A на 380VAC трифазно захранване, с 5-инчов цветен сензорен екран отгоре. Пликът съществува, за да реши един проблем: къде отива зарядното устройство, когато няма стена или широк остров?

Операторите го използват на лентата между две челни ниши, по ръбовете на тротоара, където по-широк шкаф не би могъл да бъде одобрен, и вътре в гаражи, където колоните изяждат всеки свободен метър. Самото зареждане е стандартно AC; отпечатъкът е функцията.

Пет печалби на колона, дебела наполовина

150 mm дълбочина освобождава пътищата за инвалидни колички и люлките на вратите, които 240 mm пиедестал би блокирал; това е измерението, което решава дали проучването на сайта преминава.

Два гнезда тип 2 (16A+16A) позволяват на две коли да се зареждат от една захранваща точка, грубо удвоявайки пропускателната способност на стълб с един пистолет.

Кулата е висока 1400 mm с 5-инчов дисплей на нивото на очите на оживено място.

Защита IP54 и работен диапазон от -20°C до +50°C покриват времето на улицата без навес или навес.

OCPP 1.6J с Ethernet, 4G и WiFi се присъединява към съществуващ бек офис без нов софтуер.

Всяка единица е CE сертифицирана и носи 2-годишна фабрична гаранция, с 15-20 работни дни време за доставка от нашия завод в Zhejiang.

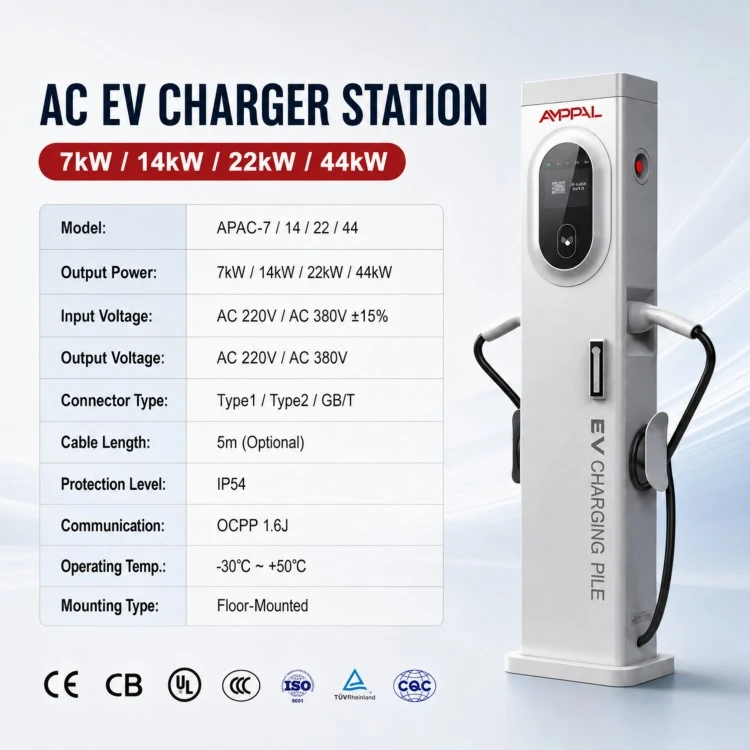

Технически спецификации

Сайтове, където всеки сантиметър се таксува

Улични заливи в стари европейски градове, където тротоарът е твърде тесен за 240 мм шкаф; 150 мм кула прегръща бордюра.

Челни редове за паркиране: една кула на общата лента обслужва два срещуположни реда.

Многоетажни паркинги с тесни завои; профилът поддържа видимостта отворена за шофьори и камери.

Хотелски и офис дворове, където ландшафтният архитект отказва обемист пиедестал до входа.

Временни места за събития: една анкерна основа M12, две оръдия и 380V захранване могат да бъдат пуснати в експлоатация за един ден.

Дилърски центрове, които зареждат демонстрационни електромобили за една нощ, без да се отказват от паркирането в шоурума.

Как кулата обслужва две превозни средства от една колона

Трифазно захранване 380VAC +/-15% влиза през основната плоча и се приземява върху секция на DIN-шина вътре в колоната, където станцията го разпределя към двата контакта. Всеки пистолет е оценен на 16A на фаза; фърмуерът ограничава общата мощност на табелката с данни от 14kW и споделя това пространство между двете коли.

Включете първата кола и тя черпи целия бюджет. Започнете втора сесия и кулата ребалансира тока между двата гнезда, без да прекъсва първата; екранът показва kWh и kWh за всяка сесия в реално време.

Сензорният екран управлява потока на включване и зареждане, докато OCPP 1.6J пренася всеки запис на транзакция към вашия сървър през Ethernet, 4G или WiFi. Ако мрежата падне, сесията продължава и записите се качват по-късно.

Сертифициране и тестовете зад него

Съответствие на CE съгласно директивите за ниско напрежение и EMC, повторно проверено преди изпращане на всяка производствена партида.

100% от модулите преминават високопотенциално диелектрично тестване и проверки за непрекъснатост на заземяването на крайната линия.

Термичен цикъл от -30°C до +70°C съгласно IEC 60068 върху извадени модули, плюс 96-часов тест със солен спрей за крайбрежни инсталации.

48-часово непрекъснато изгаряне при пълно натоварване с наблюдение на живо на тока, температурата и стабилността на комуникацията.

Компонентите са съвместими с RoHS и REACH, а фабриката работи със система за управление на качеството ISO 9001:2015.

Входящата проверка обхваща всяка партида конектори; разхлабеният контакт тип 2 е най-честата повреда, която виждаме в AC кулите.

От плоска стомана до 1,4-метрова колона: осем стъпки

Лазерно рязане: листовете се изрязват на CNC лазери до точния профил на кулата, допуски до 0,1 mm.

Огъване и формоване: абкант с ЦПУ сгъва обвивката на колоната и точковите заварки заключват шева.

Роботизирано заваряване на рамена на FANUC съединява основната скоба и кабелния вход, същият процес, използван на нашата DC линия.

Повърхностна обработка: тристепенна почистваща и довършителна линия защитава черупката преди сглобяване.

Предварителен монтаж: DIN шината, контакторите, устройството за остатъчен ток и измервателният модул са монтирани и затегнати съгласно спецификациите.

Електроника: дисплей, комуникационна платка и захранваща платка са монтирани и свързани.

Зареждане на фърмуера и проверка на съответствието с OCPP: всяко устройство се регистрира и свързва с тестов сървър преди боксиране.

Окончателна проверка на качеството и опаковане: тест за висока температура, визуална проверка и опаковане на картонени опаковки затварят линията; стандартните поръчки излизат за 15-20 работни дни.

Подходящата мощност ли е 14kW за вашия отпечатък?

Кулата с мощност 14kW печели своето задържане там, където ограничението е физическо. Ако вашият обект е широко отворен парцел с бетонен остров, готов за стандартен пиедестал, купете по-евтиния 240 мм шкаф; тънкият профил не ви купува нищо.

Това също е грешен инструмент, когато колите стоят осем часа или повече. Нощното паркиране на автопарка се обслужва по-добре от стенни кутии с мощност 3,5-7kW на малка част от цената, защото 14kW се изплаща само когато превозните средства влизат и излизат през деня.

Изберете го, когато можете да преброите сантиметрите: тясна средна ивица, крайбрежен ред със стриктно правило за отстъпка или гараж, където по-широк шкаф би струвал място за паркиране. Ако две коли с приблизително 7kW всяка съответстват на вашето време на престой, това е най-ефективният от пространството начин да го доставите.

AMPPAL vs the 240mm Standard Pedestal

Отпечатък: 150 mm срещу около 240 mm дълбочина означава, че кулата преминава проучвания на място, които отхвърлят пиедестала.

Едно захранване, две коли: единична трифазна верига обслужва и двата оръдия, вместо две отделни инсталации.

Доказателства от теста: CE, 100% висока мощност, 96-часов солен спрей и 48-часово изгаряне са документирани за всяка партида, а не само заявени в брошура.

Условия за закупуване: стандартни модели от MOQ 1 единица, 15-20 работни дни време за изпълнение, 2 години гаранция, резервни части чрез DHL/FedEx.

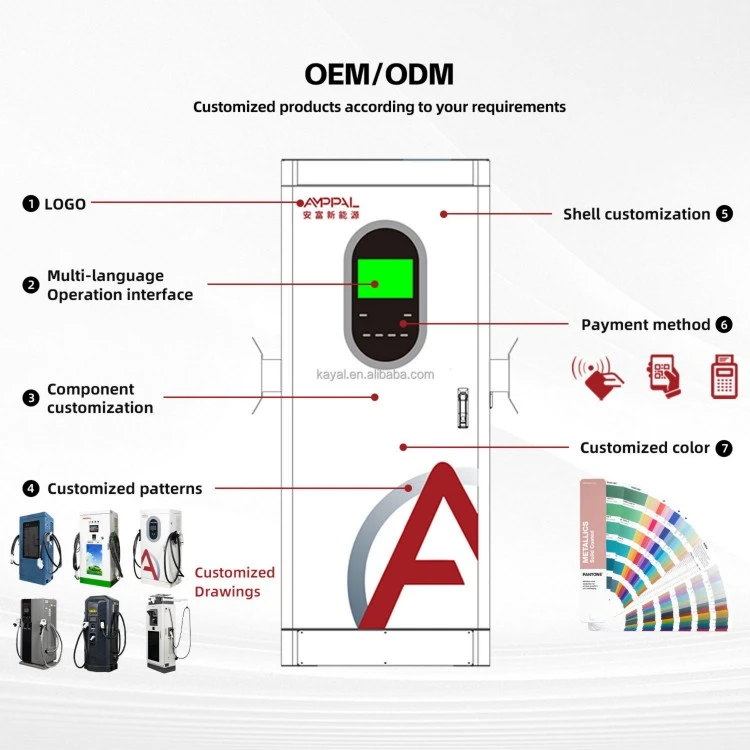

Персонализиране: логото, стартовият екран и брандирането на кабела могат да се променят; изпратихме експортни програми в над 40 държави, включително ОАЕ, Саудитска Арабия, Казахстан, Германия и Мексико.

Опаковане и доставка: Доставяне на колони до сайта

Всяка кула се доставя напълно сглобена в една кутия за износ с приблизително 350 x 220 x 1460 mm с ъглови блокове от пяна; брутното тегло е около 45 кг, включително анкерния комплект и кабелните щуцери.

Кашони вървят по четири на палет, опаковани в термосвиваемо опаковане с предпазители за ръбове; 40-футов контейнер побира приблизително 60 палетизирани кули или до 80 натоварени на пода.

Стандартните условия са FOB Нингбо или Шанхай, или EXW завод. Всяка пратка включва търговска фактура, опаковъчен лист, товарителница, сертификат за произход и CE декларация за съответствие; морският транспорт до Ротердам или Джебел Али обикновено продължава 30-40 дни.

Поддръжка, която уважава вашата времева линия за инсталиране

2-годишна гаранция за производствени дефекти, считано от доставката, а не от пускането в експлоатация, което инсталаторите ни казват, че опростява рекламациите.

24-часов отговор на технически билети, с видео диагностика, така че вашият електротехник да може да премине през поправката още същия ден.

Резервни части от DHL/FedEx от нашия централен склад; бързооборотни артикули като сензорни екрани и кабелни уплътнения напускат в рамките на 2 работни дни.

RMA първо за хартия: изпратете снимки и серийния номер на уреда и ние решаваме между замяна или ремонт, преди да изпратите нещо обратно.

За внедряване на няколко обекта предлагаме един комплект за поддръжка на 20 кули, които се съхраняват във вашия склад, така че размяната на място никога да не чака на митницата.

Боравене на място: грешно срещу правилно

Грешка: монтиране на кулата така, че кабелът да се завива към пътеката за движение. Вдясно: ориентирайте колоната така, че и двата кабела да излизат далеч от лентата за движение.

Грешка: захранване на кулата от маломерна верига, защото е само AC. Вдясно: оразмерете подаването за двата пистолета заедно; 32A трифазен прекъсвач с 6 mm2 проводници е безопасна отправна точка, след което проверете спрямо местния код.

Грешка: пускане на Ethernet кабела в същия тръбопровод като захранващия кабел. Вдясно: отделни канали, поне на 30 см един от друг, за да предпазите мрежовата връзка от смущения.

Грешно: покриване на сензорния екран със стикери или табели. Вдясно: дръжте лицето на дисплея чист; 5-инчовият екран е единственият локален интерфейс на оператора.

Грешка: ако приемем, че гаранцията покрива вандализъм. Вдясно: незабавно докладвайте щетите със снимки и серийния номер; 2-годишната гаранция покрива производствени дефекти, така че колкото по-бързо го документирате, толкова по-бързо ще действаме.

Какво докладват мениджърите на обекта след сезон

Оператор на паркинг в Дубай прокара 12 от тези кули по крайбрежна редица, която общината реши, че е твърде тясна за стандартни пиедестали. След осем месеца на 45°C лято, един сензорен екран разви трептене, което сменихме в гаранция в рамките на една седмица. Неговото обобщение: колоната е тънка, но не се е огъвала, клатушкала или прегрявала.

Германска хотелска група стандартизира кулата за паркиране в двора, след като архитектът отхвърли по-широк шкаф. Единственото им оплакване: 4G антената пада до една лента в двора, така че сега поръчват WiFi/Ethernet версията и я свързват към превключвателя на сградата.

Саудитски изпълнител закупи първата партида от 20 за разработка със смесено предназначение. Инсталациите на котвата отнеха на неговите електротехници два часа на кула през първия ден и по-малко от час, след като видяха шаблона за пробиване; оттогава са поръчали още три партиди.

Често задавани въпроси

В: Могат ли две коли наистина да се зареждат едновременно на 14kW кула?

О: Да, и двата контакта са активни и станцията споделя бюджета от 14kW между тях; една кола получава пълния бюджет, когато е сама.

В: Какво разстояние е необходимо на кулата от бордюр или стена?

A: Поддържайте около 600 mm работно пространство пред гнездата; приблизително 200 mm настрани е достатъчно за кабелната примка.

В: Тънката кула има ли нужда от бетонна основа?

A: Анкерна основа M12 върху бетонна подложка 300 x 300 mm е стандартна; на асфалт доставяме скоба за повърхностен монтаж.

Въпрос: С кой конектор се доставя станцията?

A: Два гнезда тип 2 с 4,5 м кабели като стандарт; този AC модел не предлага CCS.

В: Може ли кулата да работи на еднофазно захранване?

О: Не, изисква 380VAC трифазен; за еднофазни обекти погледнете нашите 3,5-7kW монтирани на стена AC станции.

В: Как работи таксуването без платежен терминал?

О: OCPP 1.6J предава тарифи и дистанционно стартиране/спиране на вашия бек офис или платформа за роуминг, докато екранът показва данни за сесията локално.

В: Какво е времето за изпълнение на поръчка за контейнер?

О: 15-20 работни дни за стандартни модели след потвърждение на поръчката и депозит.

В: Четим ли е екранът на пряка слънчева светлина?

О: Това е 5-инчов цветен LCD с настройка за яркост на открито; при силно обедно слънце сенникът, който предлагаме като опция, помага.
