22kW Slim Tower AC EV Charger for Residential and Commercial Properties

Защо един отворен протокол има повече значение от броя в kW

Попитайте оператор, който е прекарал три години в затворена система за таксуване, и болката започва в деня на миграцията. Хардуерът работеше; софтуерът отказа да напусне. Open OCPP 1.6J съществува, за да предотврати точно този разговор.

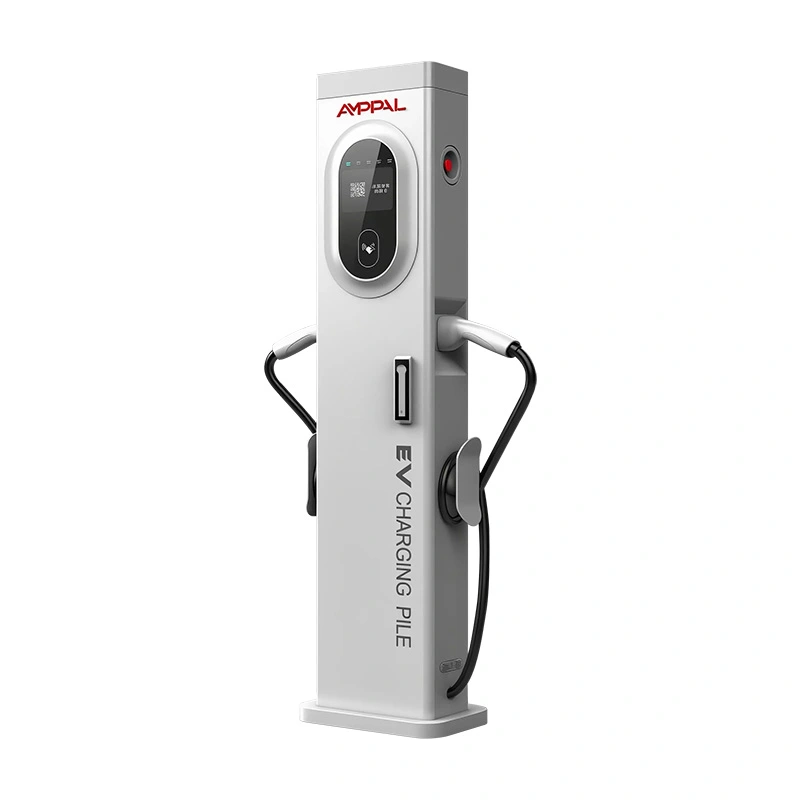

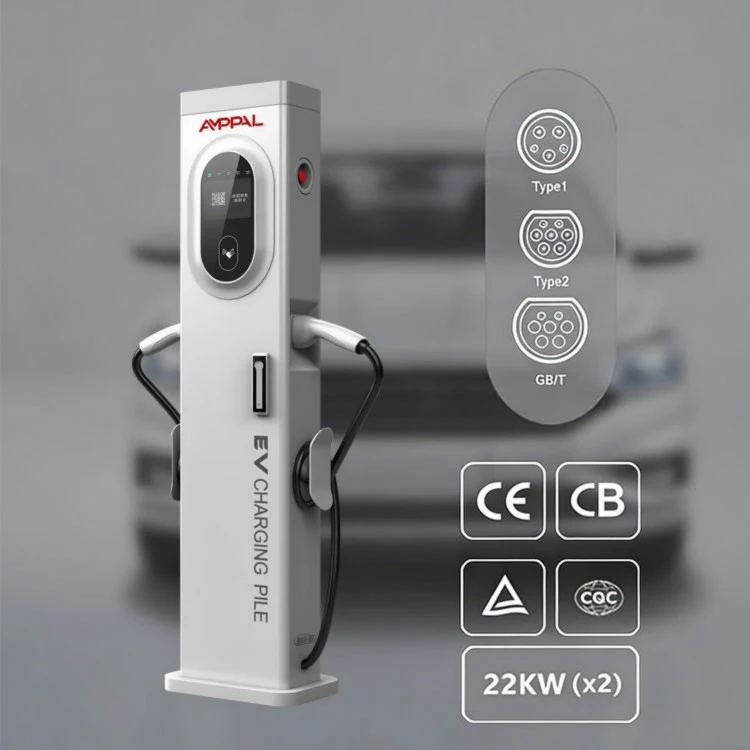

AMPPAL 22kW Slim Tower AC EV Charger за жилищни и търговски имоти (AF-AC-022-Y-A-0-4-JA-P) доставя 22kW чрез два пистолета тип 2 (16A+16A) от колона 300 x 150 x 1400 mm с 5-инчов сензорен екран. Истинската му отличителна черта се намира във фърмуера: всяка транзакция, сесия и събитие за състояние говори стандартен OCPP 1.6J.

Това означава, че кулата не е омъжена за нашия облак, нашето приложение или който и да е портал на дистрибутор. Насочвате го към платформата, която избирате днес, и отново след три години, когато се появи по-добра.

Затворените системи изглеждат лесни в началото: приложението е изпипано, настройката е QR код. Сметката пристига по-късно, под формата на такси за излизане, закупен хардуер или данни, намиращи се на сървър, който не контролирате.

Шест причини да настоявате за OCPP 1.6J

Без блокиране на доставчика: ако платформата повиши таксите или излезе офлайн, хардуерът остава ваш и продължава напред.

Готов за роуминг: агрегаторите и партньорските мрежи приемат същия протокол, който вашият бек офис вече говори.

Контролът върху тарифите остава с вас: вие задавате цени за конектор през платформата, а не чрез фабрично обвързано приложение.

Дистанционни операции: старт/стоп, резервации и актуализации на фърмуера се движат по същия OCPP канал като данните за измерване.

Подлежащи на одит записи: всеки kWh и идентификатор на транзакция се регистрират в стандартен формат, който счетоводителите и регулаторите могат да прочетат.

Поддържане на бъдещето: когато слънчевото или интелигентното зареждане пристигне по-късно, повечето базирани на OCPP системи за управление на енергията могат да четат живите данни на тази кула.

Открит търг: ако вашата компания трябва да предложи отново услугата за зареждане, мрежата с отворен протокол е по-лесна за предаване, оценяване и одит.

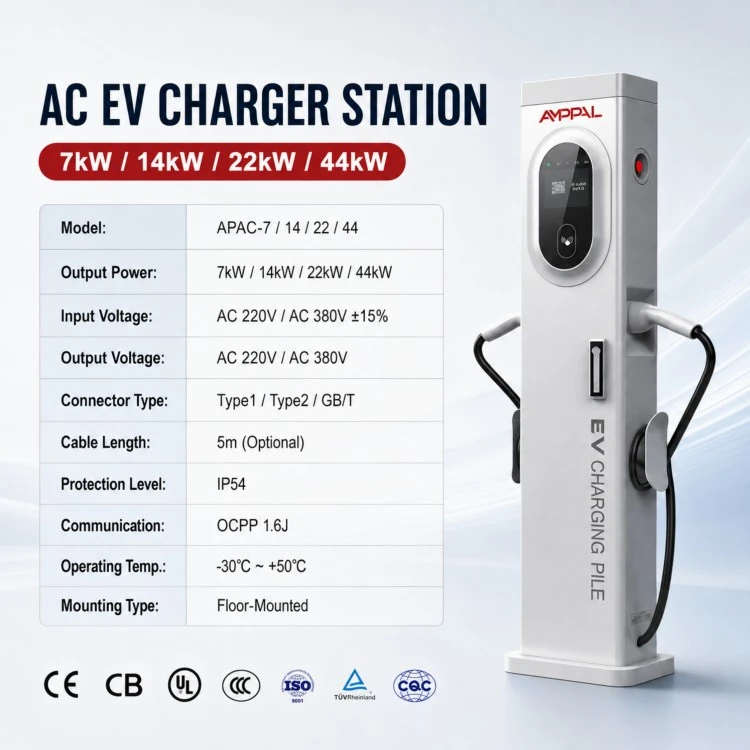

Технически спецификации

Сценарии, при които свободата на платформата се отплаща

CPO, които търгуват за своя бек офис на всеки две или три години и се нуждаят от зарядни устройства, които оцеляват след размяната.

Автопаркове, които се свързват към съществуващия OCPP сървър на компанията майка, вместо да работят с втора система.

Хотели и молове, които искат да обикалят с няколко приложения, а не да бъдат обвързани с приложението на един оператор.

Разработчици на имоти, които инсталират сега и продават правата за таксуване по-късно; купувачът наследява отворен хардуер.

Правителствени търгове за таксуване по улиците, които изискват отворени стандарти в спецификацията.

Оператори, тестващи нов агрегатор на десет кули, преди да ангажират цялата мрежа.

Как станцията говори с всяка платформа

Кулата поддържа отворени два канала за разговор: Ethernet като основна връзка, плюс 4G и WiFi като резервни. Той набира до вашия сървър, така че не е необходимо пренасочване на порт или статичен публичен IP от ваша страна.

Когато автомобил се включи, станцията изпраща BootNotification, след това статус и актуализации на транзакцията, докато сесията работи. OCPP 1.6J се справя както с управлението на точките за зареждане, така и с транзакциите за AC зареждане.

Миграцията е промяна на конфигурацията, а не промяна на хардуера: отворете менюто на станцията, въведете новия URL адрес на сървъра и идентификационни данни, рестартирайте. Нашите инженери могат да преведат вашия ИТ човек през превключвателя за по-малко от час, обикновено дистанционно.

Струва си да се знае: кулата поддържа своето локално измерване и регистър на сесиите, независимо с кой сървър говори. Дори ако дадена платформа изчезне за една нощ, все още имате историята на зареждането, съхранена на устройството за експортиране.

Сертификати, които подкрепят твърдението на протокола

CE според директивите за ниско напрежение и EMC, повторно проверени на всяка производствена партида.

Съответствието с OCPP 1.6J се тества спрямо референтен сървър в нашата лаборатория, преди устройствата да напуснат линията.

100% диелектрично тестване на висока мощност и проверки на непрекъснатостта на земята на крайната станция.

IEC 60068 термичен цикъл от -30°C до +70°C и 96-часов солен спрей върху взети проби.

48-часово изгаряне при пълно натоварване, докато комуникационната връзка се наблюдава за прекъсване и поведение при повторно свързване.

RoHS/REACH съвместими компоненти по система за качество ISO 9001:2015; фабриката също така притежава сертификати CCC, TÜV, UL и CB за други продуктови линии.

Вътре в залата за монтаж: осем производствени стъпки

CNC лазерно рязане на корпуса на колоната, толеранс 0,1 мм.

Сгъване на абкант и заваряване на 1400 mm корпус на кула.

FANUC робот заваряване на основната плоча и скоби за кабелни уплътнения.

Тристепенно повърхностно почистване и довършителни работи преди сглобяване.

Монтаж на DIN-шина: контактори, RCD и измервателен модул, завъртян според спецификациите.

Отделение за електроника: монтиран сензорен екран, комуникационна платка и захранваща платка.

Мигането на фърмуера и съответствието с OCPP се изпълняват срещу нашия тестов сървър; тестовият дневник се съхранява по сериен номер.

Hi-pot, визуален QC и опаковане; стандартните поръчки се доставят за 15-20 работни дни.

Избор на станция, готова за платформа: Три проверки

Поставете една отметка: действително ли има значение за вас текущата ви платформа? Ако управлявате един сайт със собствено приложение, от което сте доволни, затвореното зарядно устройство е по-евтино, а свободата на тази кула е пари, които няма да използвате.

Проверете две: каква версия на протокола говори вашият бек офис? Тази станция работи с OCPP 1.6J, който покрива огромното мнозинство от нуждите от AC зареждане; ако вашата пътна карта изисква функции на OCPP 2.0, като ISO 15118 plug-and-charge, кажете ни, преди да поръчате, за да можем да ви посъветваме за правилния модел.

Проверка трета: кой държи връзката за роуминг? Ако агрегатор ще маршрутизира сесиите ви, първо го попитайте за техните подробности за OCPP сървъра; повечето приемат 1.6J крайни точки и кулата може да се присъедини към тяхната мрежа в рамките на един ден.

Още една честна бележка: отвореният протокол ви предпазва от блокиране, а не от лошо окабеляване. Кулата с мощност 22kW все още се нуждае от правилно трифазно захранване 380VAC, прекъсвач с правилен размер и заземена инсталация; никакъв фърмуер не може да поправи разхлабена неутрална.

Защо операторите купуват AMPPAL Tower за отворени мрежи

Честност на протокола: Съответствието с OCPP 1.6J се проверява за партида в нашата лаборатория и ние ще споделим дневника на теста.

Хардуерно пространство: два гнезда 16A на едно захранване 380VAC, 5-инчов екран, IP54, работен диапазон от -20°C до +50°C.

Условия: MOQ 1 единица за стандартни модели, 15-20 работни дни време за доставка, 2 години гаранция.

Глобален обхват: износ в над 40 страни, включена CE документация, резервни части чрез DHL/FedEx.

OEM/ODM дълбочина: изградихме AC и DC линии за марки в Близкия изток, Европа и Югоизточна Азия от 2014 г.

Опаковане, товарене и експортиране на документи

Поръчайте контейнер и получавате същата честна опаковка всеки път: една кула на 5-пластова картонена кутия, ъглови блокове от пяна, анкерен комплект и жлези вътре, около 45 кг бруто на кутия.

Четири кашона към палет с предпазители за ръбове и термосвиваемо фолио; 40-футов контейнер превозва приблизително 60 палетизирани кули или до 80 натоварени на пода, така че товарът на единица остава предвидим за вашата оферта.

Ние цитираме FOB Нингбо или Шанхай (наличен EXW) и предаваме търговската фактура, опаковъчния лист, товарителницата, сертификата за произход и CE декларацията за съответствие с всяка пратка.

Смесените контейнери са добре дошли: кулите споделят пространство с нашите стенни климатични модули.

Поддръжка на миграция на платформа

2 години гаранция за производствени дефекти, считано от датата на изпращане.

24-часова техническа реакция; нашите инженери се присъединиха към покани за миграция на платформа за клиенти в четири часови зони.

Резервни части чрез DHL/FedEx в рамките на 2 работни дни за обикновени артикули.

RMA за снимки и серии: ние потвърждаваме замяната или ремонта, преди да върнете нещо.

Безплатен пакет документи: Ръководство за OCPP свързване, примерна конфигурация на сървъра и тестова крайна точка за вашия ИТ екип.

Бележките за изданието на фърмуера изброяват кои OCPP съобщения са променени, така че екипът на вашата платформа да може да тества преди внедряване.

Миграция и работа: грешно срещу правилно

Грешка: промяна на URL адреса на сървъра, докато тече сесия. Вдясно: мигрирайте, когато конекторът е неактивен и рестартирайте кулата след превключването.

Грешка: ако приемем, че само WiFi е достатъчен за обществена мрежа. Правилно: свържете основната връзка с Ethernet и запазете 4G като резервна.

Грешка: оставяне на идентификационни данни по подразбиране в менюто на станцията. Правилно: задайте силна парола на първия ден; OCPP връзката е толкова безопасна, колкото идентификационните данни на устройството.

Грешка: тестване на една платформа и приемане, че останалите се държат по същия начин. Правилно: стартирайте 24-часов пробен период на новия сървър с една кула, преди да смените флота.

Грешка: игнориране на синхронизирането на часовника. Правилно: дръжте NTP активиран, тъй като регистрационните файлове на транзакциите с изкривени времеви клейма причиняват спорове за таксуване по-късно.

Грешка: разглеждане на актуализациите на фърмуера като незадължителни. Правилно: планирайте актуализации на неактивни конектори, тъй като поправките често са насочени точно към крайните случаи, които операторите на полето докладват.

Операторите по техните собствени думи

Оператор на зарядни точки в Хърватия премести 30 кули от една платформа на друга за един уикенд. Техният технически ръководител каза, че превключването е промяна на URL адрес на единица и единственото забавяне е техният собствен DNS. Сега те изпробват нов агрегатор на пет кули преди подновяване на договора.

Малайзийска логистична фирма свърза кулите към съществуващия OCPP сървър на групата, вместо да управлява втори бек офис. Оплакването на техния ИТ мениджър: 5-инчовият екран показва само английски, така че шофьорите понякога се нуждаят от мобилното приложение за инструкции на малайски.

Турски оператор, част от партньорство, което доставяме от 2022 г., използва кулите за зареждане край тротоара в Истанбул. 4G резервният вариант ги спаси два пъти по време на локални прекъсвания на влакната; сесиите продължават да таксуват правилно, защото станцията поставя записи в опашка и ги качва, когато връзката се върне.

Какво се повтаря в тези доклади: никой не предвижда промяна на протокола и кулите, които го преживяват тихо, са тези, които никой не е трябвало да докосва.

Въпроси, които операторите задават относно свободата на платформата

В: Кулата работи ли с която и да е платформа OCPP 1.6J?

A: Всяка платформа, прилагаща 1.6J AC профил за зареждане; поддържаме кратък списък с тествани сървъри и добавяме вашия при поискване.

Въпрос: Мога ли да стартирам две кули на една сървърна връзка?

О: Да, всяка кула се регистрира като собствена зарядна точка със собствена идентичност.

В: Какво се случва, ако платформата излезе офлайн по време на зареждането?

О: Сесията продължава и записът се поставя на опашка локално, след което се качва, когато връзката се върне.

В: Кулата от 22kW все още ли е тънка колона от 150 мм?

О: Да, същото тяло с размери 300 x 150 x 1400 mm като нашите кули с мощност 14 kW и 44 kW.

Въпрос: Таксувате ли актуализации на фърмуера?

О: Не, фърмуерът е безплатен по време на гаранционния период и се доставя по OCPP канала или като локален файл.

Въпрос: Мога ли да брандирам кулата със собственото си име?

О: Да, логото, стартовият екран и опаковката са персонализирани съгласно OEM споразумение.

Въпрос: Колко бързо се зарежда една кола на тази кула?

A: Всеки контакт доставя до 16A на фаза, около 11kW на 380V трифазен; табелата с име 22kW е общо за два пистолета.

Въпрос: Какви резервни части трябва да съхранявам?

О: Сензорен екран, комуникационна платка и комплект кабелни уплътнения покриват повечето ремонти на място; предлагаме един комплект на 20 кули.
