14kW двупортова AC EV зарядна кула за търговски паркинги

Две точки за зареждане на една основа

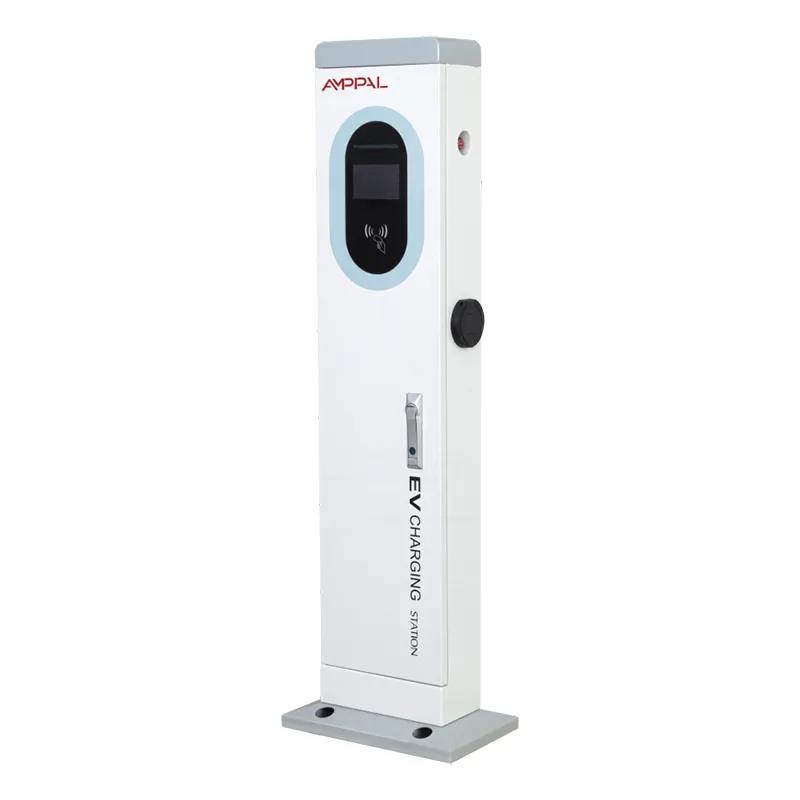

Две места за паркиране могат да споделят една колона за зареждане - това единствено решение е цялата история на този продукт. AF-AC-14kW е 410 x 240 x 1400 mm кула с две 7kW AC оръдия, един 5-инчов цветен сензорен екран, един терминал за плащане и един мрежов модул, обслужващ двете страни.

Представете си го като две стенни кутии, кондензирани в една свободностояща колона, минус дублираните части. Една основа, един корпус, едно тяло IP54, едно 220VAC +/-20% захранване - и две коли, които се зареждат едновременно с 7kW всяка.

За собствениците на сайтове, които отчитат разходите за отделение, това е мястото, където кулата променя електронната таблица. Вторият залив спира да струва почти колкото първия. Два отсека, един договор за поддръжка, един комплект документи - числата спират да се удвояват.

Аргументът на цената на отделение

Една основа вместо две - единична бетонна подложка и анкерен комплект покриват и двете ниши.

Един мрежов модул, една SIM, един екран - тук се споделят частите, които се дублират на две отделни зарядни устройства.

Едно посещение на инсталацията - един екипаж и един кабел, прокаран до колоната, приблизително половината от работата на обекта на две единици.

В бюджетните листове на нашите клиенти общата инсталирана цена на гнездо обикновено пада с 25-35% под две отделни 7kW зарядни устройства.

Една OCPP входна точка - две гнезда се появяват като едно устройство на бекенда, така че въвеждането в експлоатация и ежедневното наблюдение отнемат по-малко време.

Стандартизирани резервни части - едни и същи екрани, пистолети и контролни платки се използват в нашата серия кули, така че един резервен комплект покрива няколко обекта.

Технически спецификации

Най-добрите сайтове за двуоръдейна кула

Парцели за хотели и курорти, където два отсека за гости обикновено се запълват заедно около времето за напускане.

Парцели за търговски център със сдвоени крайни заливи близо до входа.

Паркинги на работното място, сдвояващи секции за служители, където и двете коли пристигат и тръгват по един и същи график.

Общински парцели, където ширината на залива е тясна и два отделни стълба биха препълнили редицата.

Територии за апартаменти и кооперации, обслужващи два специални залива за жители.

Как две пушки споделят една кула

И двата пистолета черпят от едно и също 220VAC +/-20% захранване през един контролен блок. Когато две коли се включат наведнъж, всеки пистолет доставя до 7kW - общо 14kW. Когато се включи само една кола, тя пак достига до 7kW; тази кула не концентрира сила върху един пистолет и ние не претендираме за друго.

5-инчовият екран показва и двете сесии, така че всяко отделение получава свой собствен статус на таксуване, поток на плащане и разписка. Тъй като и двата пистолета са на едно устройство, водачът, който плаща с карта или APP, не трябва да знае на кой отсек се намира - сесията следва пистолета, към който е включен.

И двата блока докладват към бекенда чрез една връзка OCPP 1.6 или 2.0. Това означава едно въвеждане на устройство, една актуализация на фърмуера и една сесия за дистанционна диагностика за две паркоместа. Мениджър с две дузини кули вижда две дузини устройства на таблото, а не четиридесет и осем.

Врати за качество преди маркировката CE да влезе в сила

Кулата е маркирана CE спрямо директивите за ниско напрежение и EMC, като файлът се съхранява за всяка моделна серия.

IP54, потвърден от лаборатория и тестване от трета страна - прахоустойчив и устойчив на пръски, със запечатани кабелни входове.

96-часово тестване със солен спрей върху праховото покритие, стандартно за нашата програма за крайбрежен износ.

Тестване на натоварване с двоен пистолет - и двата изхода работят при пълна номинална мощност едновременно, за да докажат комбинираното поведение от 14kW.

Температурно тестване от -20C до +50C, включително четливост на екрана при студен старт.

Нито една кула не се доставя без собствен протокол от изпитване със сериен номер. Сертификацията на ниво завод обхваща CCC, TUV, UL и CB.

Как е построена кулата с две оръдия

Профилът на колоната 410 x 240 е лазерно изрязан и щанцован на наши собствени линии, а не закупен.

Абкантите TRUMPF формират колоната; Роботите на FANUC заваряват шевовете.

Нанася се прахово покритие, като партидните проби се изпращат за тестване със солен спрей.

AC линията пасва на контролния блок, контактора, екрана и двата пистолета с техните кобури.

IP54 уплътнението е проверено на кабелните входове и рамката на екрана.

Всяка кула провежда тест за едновременно натоварване с два оръдия плюс тестове за плащане и мрежа.

QC записва серийния номер, резултатите от теста и CE документите, след което изпраща книги.

Стандартният срок за изпълнение е 15-20 работни дни; резервациите за контейнери се потвърждават преди началото на производството.

Една кула с двойно оръжие или две единични зарядни?

Две отделни 7kW зарядни устройства печелят точно в една ситуация: когато двете отделения са разположени далеч едно от друго, като противоположните краища на парцела, където прокарването на кабел към споделена колона би струвало повече от корпуса на второ устройство.

Навсякъде другаде кулата печели от пари и поддръжка. Две зарядни означават две основи, два екрана, два мрежови модула, две SIM карти и две инсталационни посещения. Една кула заменя всичко това с по една от всяка, поради което разходите за инсталиране на отделение обикновено падат с една четвърт до една трета. Икономията е достатъчно реална, че няколко от нашите дистрибутори сега цитират кули с двойни оръдия по подразбиране, когато две гнезда са съседни.

Кой не трябва да го купува: сайтове с едно отделение днес и без планирано второ отделение - кулата с едно оръдие от 7kW е по-евтина; или партиди, където двете отделения за зареждане трябва да останат физически разделени на повече от няколко метра. Купете кулата, когато два отсека стоят един до друг и ще остане така.

Защо вносителите пренареждат втория контейнер

Фабрично директно ценообразуване от Zhejiang Anfu New Energy Technology Co., Ltd. в Yueqing - основано през 2014 г., национално малко гигантско предприятие.

Един SKU, който покрива два отделения, което опростява запасите на вносителя и обучението на монтажника.

Сертификационни файлове (CE плюс CCC, TUV, UL и CB), готови за предаване на местните власти и комунални услуги.

1 000 000+ единици, доставени до 2024 г. в 40+ страни, с повтарящи се поръчки от дистрибутори в Малайзия, Турция и Персийския залив.

Опции за OEM и ODM - персонализиран цвят, лого и търговска марка, като MOQ се обсъжда за всеки проект.

Изпращане на 1,4-метрова кула без повреди

Касата е вертикална, с укрепване, изградено около лицето на екрана и двата кобура. Анкерните болтове, шаблонът за пробиване и монтажният хардуер се намират в една и съща каса, така че монтажникът разполага с всичко още в първия ден.

Дължината на щайгата от 1400 mm е ключовата цифра за планирането на контейнерите - касите лежат плоски и се подреждат, а 20-футов контейнер носи приблизително 60-80 кули в зависимост от размерите на щайгата. Нашето бюро за доставка потвърждава точния брой, преди да резервирате.

Ние цитираме FOB Нингбо или Шанхай по подразбиране; Предлагат се EXW и CIF. Документацията включва фактура, опаковъчен лист, товарителница и копие на сертификата CE - изготвя се в рамките на 15-20 работни дни.

Условия за обслужване, които купувачите трябва да знаят

2 години гаранция, покриваща двата пистолета, екрана и модула за плащане.

Резервни комплекти оръжия и екрани, складирани за бързо изпращане - двата най-често използвани артикула.

Дистанционна диагностика през 4G или Ethernet, с актуализации на фърмуера, доставяни през бекенда.

Съвет за персонала на обекта: избърсвайте екрана със суха кърпа всяка седмица и проверявайте двата кобура за прегъване на кабела.

Ръководство за потребителя, чертеж за инсталиране и ръководство за настройка на OCPP се доставят с всеки модул.

Грешки при монтажа, които разрушават добра кула

Грешка: заровете захранващия кабел без тръбопровод и се надявайте да оцелее. Вдясно: прокарайте кабела в тръбопровода към основата на колоната, с обслужващ контур за бъдещо прекратяване.

Грешка: изливане на подложката на око и след това изглаждане на кулата до ниво. Вдясно: изсипете към предоставения шаблон и проверете нивото, преди бетонът да стегне.

Грешка: оставяне на двата кабела да лежат напречно на коридора между отделенията. Вдясно: насочете всяко оръдие към собствения си отсек, така че шофьорите никога да не се спъват в кабела на другата страна.

Грешка: ако приемем, че офис WiFi достига и до двата отсека. Вдясно: проверете сигнала на позицията на колоната, преди да налеете - или поставете 4G SIM.

Грешка: пропускане на проверката за заземяване, защото кулата изглежда солидна. Вдясно: проверете непрекъснатостта на земята към заземяващия прът на подложката по време на пускане в експлоатация.

Истории на оператори от сайтове с два отдела

Мениджър на имоти в Атина монтира осем кули в два жилищни блока в края на 2024 г., като жителите споделят четири двойни оръдия за осем залива. Нейната бележка след шест месеца: един кобур за оръжие се нуждаеше от повторно затягане и жителите не спореха за нищо друго - което за съвет на апартамент се смята за тих успех.

Холандски паркинг оператор управлява кулата на P+R парцел извън Утрехт - два залива, една колона, плащане с карта. Неговият коментар: вторият отсек беше основно безплатна инфраструктура, платихме само за допълнителния пистолет. Малкото оплакване е позицията на екрана: добре стои, неудобно, ако искате да го гледате от колата.

Турски дистрибутор, който купува 14kW кули за хотелски вериги, каза, че кулата е съкратила времето за инсталиране на отделение от два дни на един. Неговата хватка: предоставеният шаблон предполага много ниво и два от неговите сайтове първо се нуждаеха от малки корекции на нивелирането.

Въпроси относно зареждането с двоен пистолет

В: Ако две коли се зареждат наведнъж, каква скорост получава всяка?

О: Всеки пистолет доставя до 7kW едновременно, комбинирани 14kW - нито един от двата не гладува другия.

Въпрос: Може ли един пистолет да достави всички 14kW?

О: Не. Таванът на всеки пистолет е 7kW, така че една кола все още се зарежда с до 7kW; изберете 22kW или 44kW кула, ако имате нужда от повече на превозно средство.

Въпрос: Колко места за паркиране обслужва една кула?

О: Два, по един на пистолет, в идеалния случай един до друг - кабелът на всеки пистолет достига до собствения си отсек.

В: Кулата има ли нужда от две отделни захранващи вериги?

A: Не - едно 220VAC +/-20% захранване обслужва и двата пистолета чрез вътрешния контролен блок.

В: Достатъчни ли са 14kW за модерно електромобилно превозно средство за една нощ?

A: Да. 7kW на кола добавя приблизително 45 км пробег на час, така че една нощна сесия покрива пълна батерия за повечето пътнически електромобили.

В: Каква е цената на гнездо в сравнение с две единични зарядни устройства?

О: На типичните сайтове инсталираните разходи за отделение са с 25-35% по-ниски, главно от споделянето на основата, мрежовия модул и посещението за инсталиране.

В: Мога ли да управлявам двата пистолета независимо в бекенда?

О: Да - всеки пистолет е отделен OCPP конектор на едно устройство, така че можете да цените, да планирате и да докладвате за всяко отделение.

В: Какво е времето за изпълнение?

О: 15-20 работни дни, с пълния пакет документи и CE сертификата, изпратен от Нингбо или Шанхай.
