44 kW Slim Tower Dual-Port AC EV зарядно устройство за търговски паркинги

Въпросът за 44 kW е панелен въпрос

Повечето променливотокови зарядни устройства с двоен пистолет се отказват на хартия, преди да се повредят на полето. Повредата не е зарядното устройство; това е първият въпрос на електротехника: какво трябва да даде таблото?

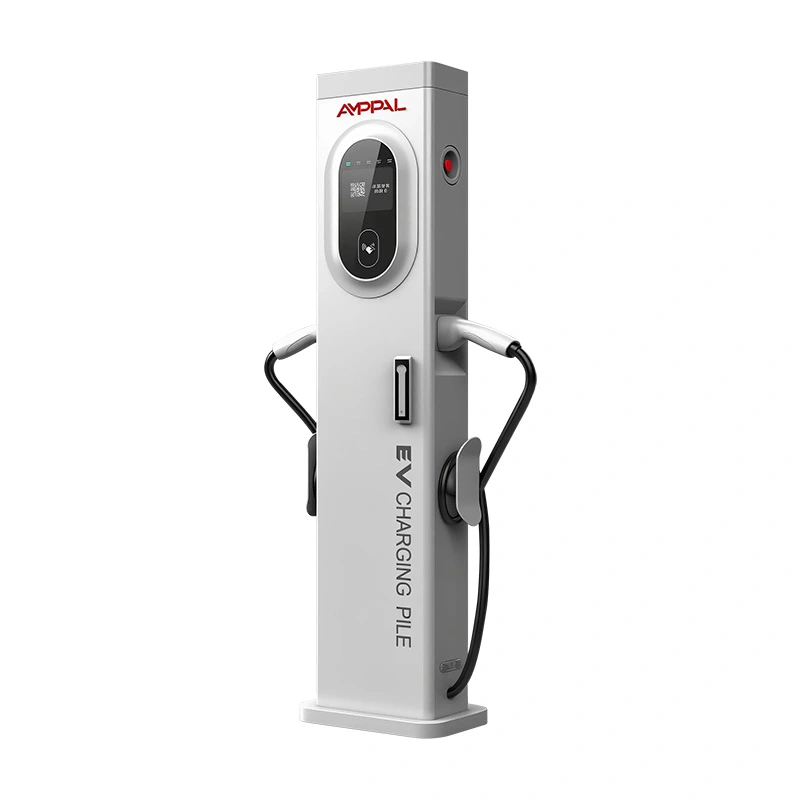

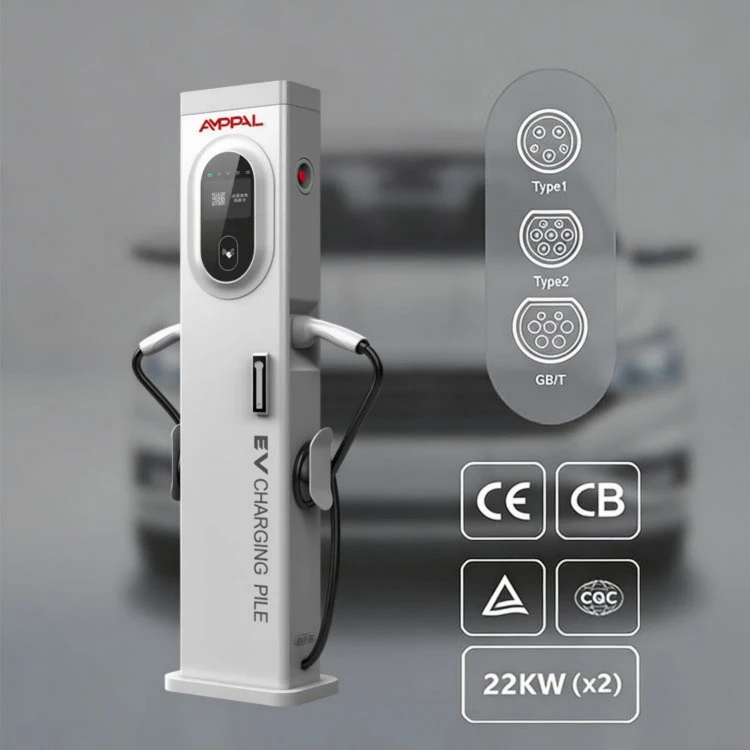

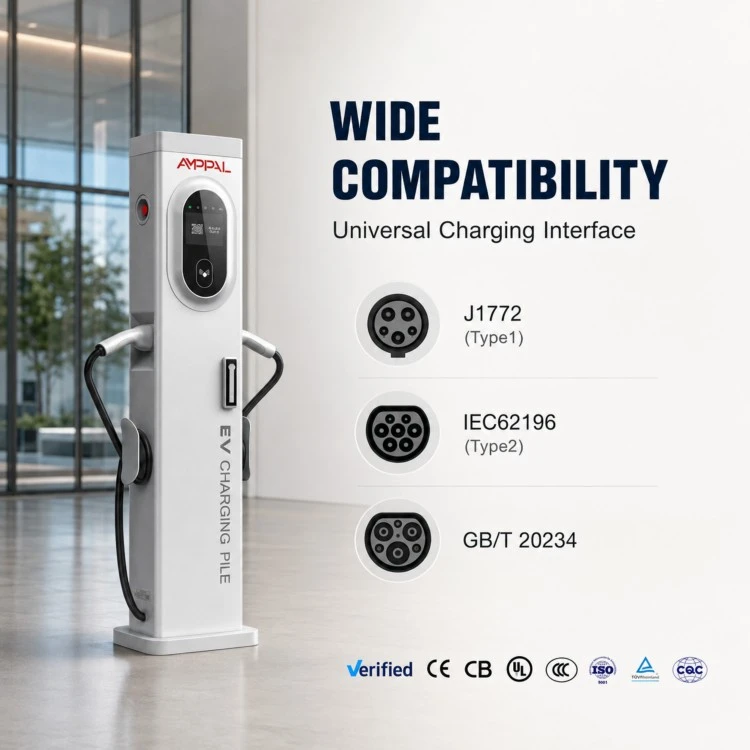

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) носи два пистолета тип 2 при 32A+32A на 380VAC трифазно захранване, от колона 300 x 150 x 1400 mm с 5-инчов сензорен екран. Всеки контакт може да черпи приблизително 21kW; двойката заедно се доближава до табелата с 44kW.

Тази страница е написана за лицето, което подписва електрическите чертежи. Ако това сте вие, прочетете фидер математиката по-долу, преди да се влюбите в спецификационния лист.

Добрата новина е, че математиката е проста и публична: волтове, ампери и квадратен корен. Лошата новина е, че никой не го прави в деня на пристигането на зарядните. Направете го сега, на хартия, преди контейнерът да бъде резервиран.

Какво означава пълно натоварване 32A+32A за вашия сайт

Две коли, и двете по 32A на фаза: вашето захранващо устройство трябва да носи около 64A на фаза в един и същи момент, или прекъсвачът нагоре по веригата се изключва в най-лошия възможен момент.

Планирайте трансформатора: всяка кула добавя до 44kW свързан товар; десет кули означават 440kW, преди да броите осветлението и HVAC.

Оразмеряването на кабела започва от 16 mm2 мед на фаза за кратък период и нараства с разстоянието; 25 mm2 или 35 mm2 са обичайни за писти над 50 метра.

Функция на прекъсвача: 80A трифазен прекъсвач или два 40A блока с по един на пистолет, осигурява на двойката пространство без неудобни прекъсвания.

Балансът на фазите е странична полза: трифазен товар 32A+32A е по-щадящ към мрежата от три еднофазни 7kW зарядни устройства, подредени върху една фаза.

Ако сайтът не може да захранва пълното натоварване, управлението на натоварването OCPP 1.6J може да ограничи кулата при по-нисък бюджет, докато вие запазвате свободното пространство за по-късно.

Топлината е част от бюджета: 44kW, работещи с часове, затоплят панелната стая, така че планирайте вентилацията преди първото лято.

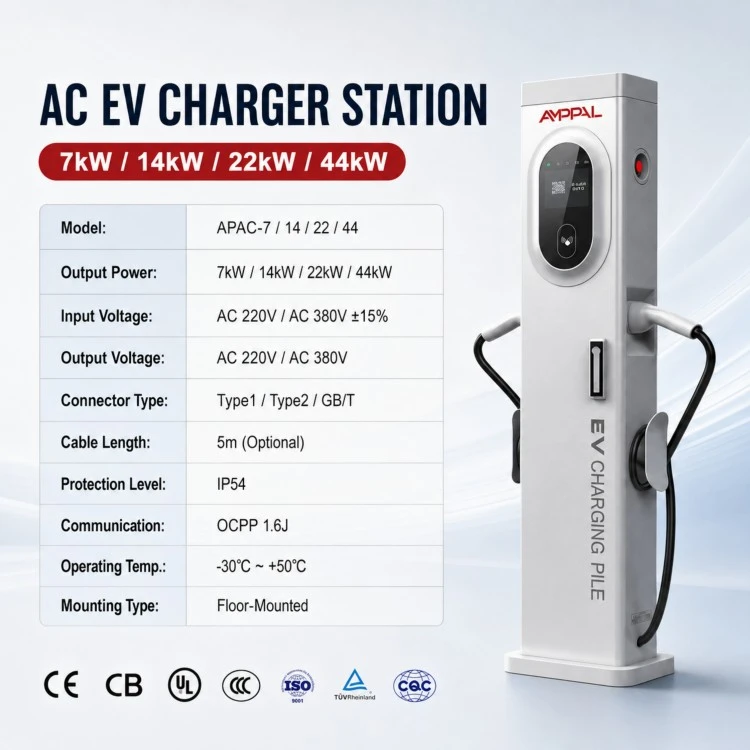

Технически спецификации

Случаи на употреба, които оправдават капацитет от 44kW

Депо, където микробусите паркират за един до три часа между смените; 44kW на отделение превръща времето на престой в използваем диапазон.

Таксиметрови стоянки и центрове за пътуване, където шофьорите се сменят бързо и времето за престой е под два часа.

Стопове за камиони, обслужващи микробуси за доставка и лекотоварни автомобили до 3,5 тона.

Складови докове, където редица кули споделят една трансформаторна стая.

EV паркове под наем, които трябва да обърнат колите между наемите без чакане през нощта.

Жилищни блокове с трифазно захранване, където 44kW е най-високата мощност на променлив ток, която разпределителят позволява на захранващото устройство.

Летищни и гарови паркинги, където сутрешният наплив от plug-in хибриди се нуждае от бързо допълване преди заминаване.

Отчитане на потока на мощността: от панела до щепсела

Захранването напуска разпределителното табло на трифазно захранващо устройство и влиза в кулата през основния жлеза. Вътре станцията измерва всеки пистолет независимо, така че табелата с данни от 44 kW не е един гигантски контакт, а две вериги от 32 A, споделящи един корпус.

Когато една кола се включи, тя може да използва пълните 32A на собствения си пистолет. Когато пристигне втората кола, и двете теглят до 32A; кулата поддържа двете сесии отделни за таксуване, а OCPP 1.6J отчита енергията на всеки конектор отделно.

Измерването на гнездо има значение за разделното таксуване: наемател A плаща за пистолет 1, наемател B за пистолет 2 и сървърът никога не смесва двете общи суми в kWh.

Един капан, който си струва да бъде споменат: намаляване на стойността. Ако подаването е слабо, прекъсвачът се изключва, вместо кулата да се забави. Капачката на фърмуера е контролираната алтернатива, така че решете бюджета преди окабеляване, а не след първото пътуване.

Записи за качеството, на които инженерът на съоръженията може да се довери

Съответствието се поддържа спрямо директивите за ниско напрежение и EMC и файлът се проверява отново при всяка промяна на мощността.

Всяка станция е тествана за високо ниво и е заземена, преди да напусне линията - при 32A на оръдие няма резерв за съмнителен път на земята.

Топлинна работа при пълно натоварване: кулата с мощност 44kW е тествана за изгаряне в продължение на 48 часа непрекъснато при ток от табелата с данни, като температурите на шкафа са регистрирани.

Извадките от колони изпълняват термични цикли IEC 60068 между -30°C и +70°C, плюс 96 часа солен спрей върху покритието.

Изпитани на въртящ момент шинни и съединителни съединения; разхлабените краища са класическата причина за топлинни повреди в високотокови AC съоръжения.

Доставянето на компоненти следва RoHS и REACH в рамките на система ISO 9001:2015; Обхватът на CCC, TÜV, UL и CB съществува на ниво предприятие.

Последователността на сглобяване от осем станции

Лазерно изрязана обвивка, толеранс 0,1 mm, на CNC линия.

Сгъване на абкант и заваряване на корпуса на кулата.

FANUC робот заваряване на основна плоча и конзоли за уплътнение.

Тристепенно повърхностно почистване и довършителни работи.

Секция за голям ток: шини, контактори и превключваща апаратура с номинал 32A, монтирани и завъртяни.

Измерване и електроника: измервателни уреди за kWh на гнездо, комуникационно табло и 5-инчов сензорен екран.

Зареждането на фърмуера и съответствието с OCPP се изпълняват срещу тестовия сървър.

Извадково тестване на натоварването, хай-пот, визуален пропуск, след това опаковане. Изработката е 15-20 работни дни.

Ръководство за оразмеряване: Кога 44kW пасва (и кога не)

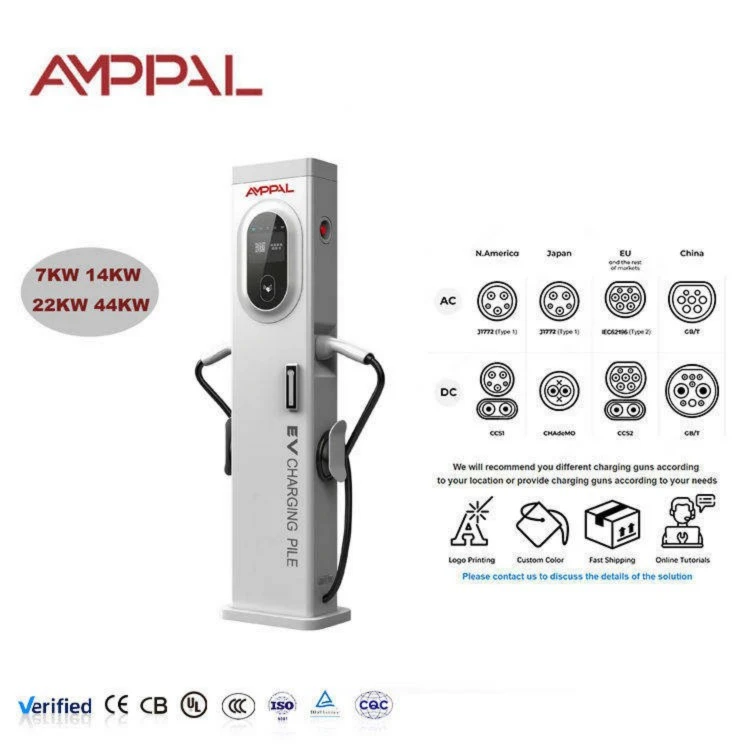

Купете 44kW кула, когато трансформаторът и панелът вече имат достатъчно пространство или когато проектирате електрическата система от нулата и можете да я оразмерите правилно. Допълнителният капацитет в сравнение с модела с 14kW е реален само ако фуражът може да го достави.

Пропуснете го, ако вашият сайт е на 32A еднофазно захранване; ще управлявате кулата с част от нейния рейтинг, плащайки за капацитет, който не можете да използвате. Пропуснете го и когато колите паркират през нощта за осем и повече часа; 7-11kW AC струва по-малко и е по-щадящ за живота на батерията. И ако вашият е стабилен паркинг на автопарка със стриктни графици, първо потвърдете разрешения капацитет на свързване на дистрибутора; някои региони ограничават зареждането с променлив ток на сайт.

Ако панелът е стегнат, но търсенето е реално, честният отговор е управление на натоварването: нека OCPP ограничи кулите сега и вдигнете тавана, докато сайтът расте. Този план работи с тази кула, защото фърмуерът приема отдалечено ограничение на тока.

AMPPAL срещу бюджетни съперници с двойно оръжие

Реална способност 32A+32A: някои бюджетни кули рекламират 44kW, но се доставят с контактори 16A; ние отпечатваме рейтинга за всеки пистолет върху табелката.

Независимо измерване на гнездо за разделно таксуване, а не един сумиран брояч.

OCPP 1.6J през Ethernet, 4G и WiFi, така че кулата се присъединява към системи за управление на натоварването и роуминг.

Доказателство от теста: топлинна работа при пълно натоварване, дневници на въртящия момент и резултати от солен спрей, налични за партида.

Търговски условия: MOQ 1 единица, 15-20 работни дни време за доставка, 2 години гаранция, DHL/FedEx резервни части.

OEM опции за брандиране на лого, екран и кабел; износ в над 40 страни от 2014 г.

Подробности за логистиката и опаковането

Всяка кула се доставя напълно сглобена в 5-пластова експортна кутия с размери около 350 x 220 x 1460 mm с ъглови блокове от пяна, анкерен комплект и кабелни уплътнения вътре; брутното тегло е около 45 кг.

Четири кашона отиват към палет с предпазители за ръбове и термосвиваемо фолио; 40-футов контейнер побира около 60 кули, палетизирани, или до 80, натоварени на пода, и LCL преопаковане се организира при поискване.

Ценообразуването обикновено е FOB Нингбо или Шанхай, с EXW при поискване. Всяка пратка носи фактура, опаковъчен лист, товарителница, сертификат за произход и CE декларация за съответствие. Консолидираните доставки до Близкия изток и ОНД се организират всяка седмица, което съкращава транзита за по-малки поръчки.

Услуга, която започва с панела

2-годишна гаранция от датата на доставка, покриваща производствени дефекти, включително секцията с висок ток.

24-часова техническа реакция; нашите инженери редовно се присъединяват към обаждания за въвеждане в експлоатация, за да прегледат настройката на панела с вашия електротехник.

Резервни части чрез DHL/FedEx; контактори, измервателни уреди и тъчскрийни излизат до 2 работни дни.

RMA чрез снимки и сериен номер: замяната или ремонтът се потвърждават, преди да бъде върнато нещо.

Безплатен пакет за поддръжка: изчислителен лист за подаващото устройство, стойности на въртящия момент и контролен списък за пускане в експлоатация.

Предупреждения за окабеляване и работа

Грешка: ако приемем, че прекъсвач 32A покрива и двата пистолета. Вдясно: оразмерете подаването за общо 64 A на фаза или защитете всеки пистолет поотделно.

Грешка: повторно използване на тънък кабел от стара инсталация. Вдясно: минимум 16 mm2 на фаза, повишено за дълги работи; проверете спада на напрежението при пълно натоварване.

Грешка: оставяне на кулата да стои на капачката на фърмуера завинаги, защото панелът никога не е надграждан. Правилно: запишете капачката в дневника за поддръжка и я повдигнете само след като захранването е доказано.

Грешка: смесване на наематели на пистолет 1 и пистолет 2 в една фактура. Вдясно: запазете измерването за гнездо активирано; OCPP отчита всеки конектор отделно.

Грешка: игнориране на въртящия момент след посещение в сервиз. Вдясно: повторно затягане на шините и накрайниците ежегодно; топлинните повреди в променливотоковите съоръжения са почти винаги разхлабени стави.

Грешка: пропускане на устройството за остатъчен ток. Вдясно: поставете 30mA RCD според местните правила; кулата работи със стандартна RCD защита.

Инженери по съоръжения по собствените им думи

Управител на депо в Алмати монтира шест кули за общински автопарк от 40 микробуса. Математиката за 64A-на фаза захранващо устройство беше целият разговор с неговия дистрибутор; след като височината на трансформатора беше потвърдена, въвеждането в експлоатация отне един ден. Той отбеляза, че маркировките за въртящ момент върху капака на шината не позволяват на неговите електротехници да гадаят.

Логистичен оператор в Гуадалахара сдвои кулите с трансформатор от 250 kVA за двадесет планирани отделения. Те признават, че са надхвърлили спецификациите на трансформатора с една стъпка; допълнителните разходи бяха малки и пътят на растеж вече е безплатен. Тяхното оплакване: 5-инчовото меню е дълбоко и шофьорите все пак използват най-вече приложението.

Оператор на склад близо до Москва управлява кулите с капачка на фърмуера от 11kW, докато второ захранващо устройство не бъде включено през следващата година. Това е точно поетапният план, който предложихме и затова те не купиха по-евтино еднотарифно зарядно.

ЧЗВ: Захранване, панели и двойни пистолети

Въпрос: От какво захранващо устройство се нуждае една 44kW кула?

A: Трифазно захранване с размер около 64 A на фаза при пълно натоварване, с 16-25 mm2 проводници в зависимост от дължината на цикъла.

В: Могат ли и двата пистолета наистина да доставят 32A наведнъж?

A: Да, всеки пистолет е с оценка 32A на фаза; заедно те се доближават до табелата с 44kW.

Въпрос: Колко кули може да поддържа трансформатор от 250 kVA?

A: Около пет при пълно натоварване; с OCPP управление на натоварването можете да инсталирате повече и да ограничите общата сума.

В: Кулата поддържа ли управление на натоварването?

О: Да, OCPP 1.6J дистанционни ограничения на тока позволяват платформата да покрива всеки конектор.

В: Тази кула съвместима ли е с монофазно захранване?

A: Не, има нужда от 380VAC трифазен; за еднофазни обекти вижте нашите монтирани на стена 3,5-7kW станции.

Въпрос: Какъв размер на кабела за 60-метрово бягане?

A: Изчислете спад на напрежението при 64A на фаза; повечето 60-метрови линии стъпват на 25 mm2, но проверете при вашия електротехник.

Въпрос: Защо измерването на пистолет е важно?

О: Двама наематели на една кула се нуждаят от отделни общ брой kWh за справедливо фактуриране; кулата измерва всеки контакт независимо.

В: Какво е времето за изпълнение?

A: 15-20 работни дни за стандартни модели след депозит, същото като другите ни AC кули; груповите поръчки се планират при оферта.
