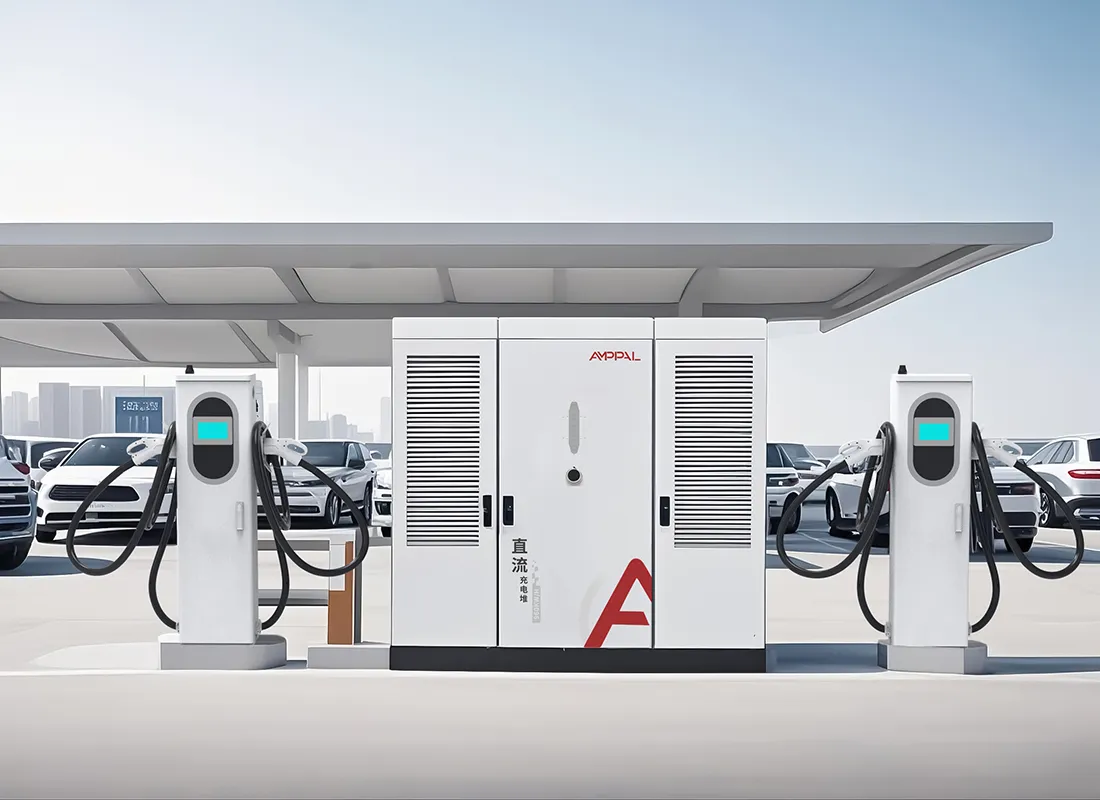

600 kW ултра-бърза EV система за зареждане с течно охлаждане за тежкотоварни автопаркове

Какво представлява AF-DC-600 и какво сигнализира

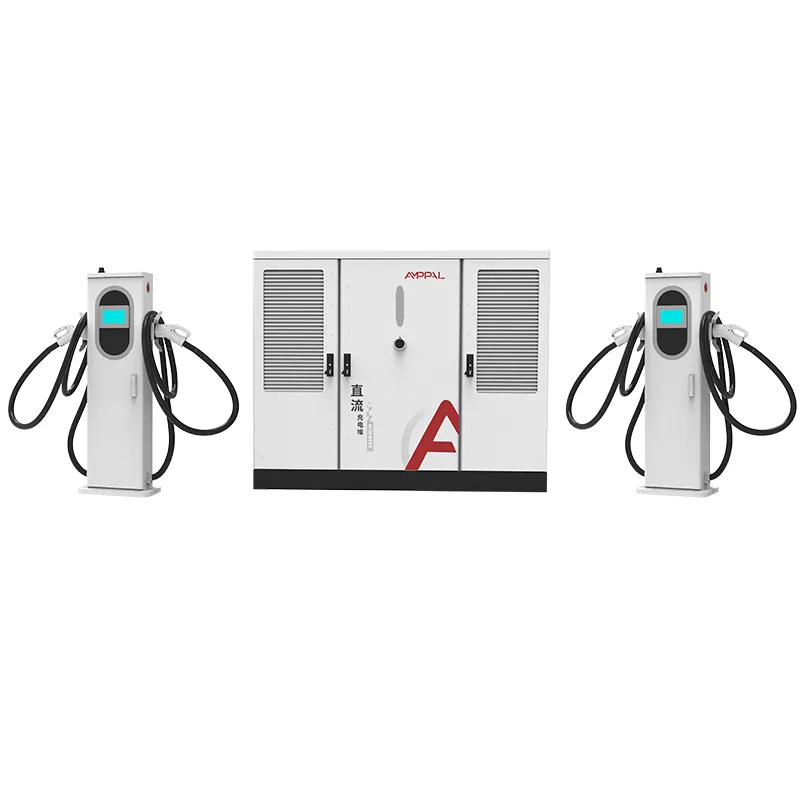

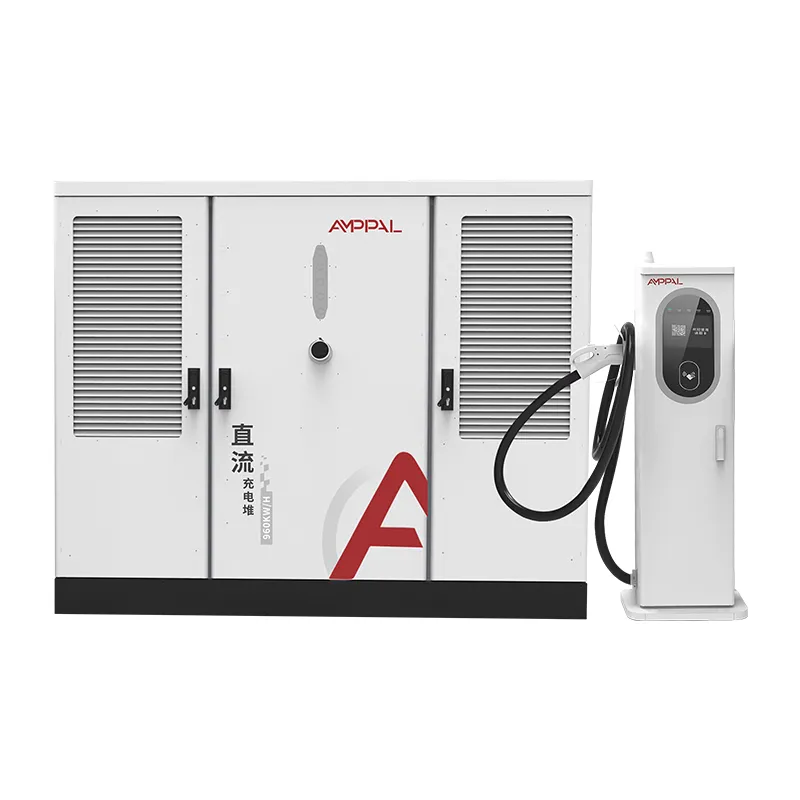

AF-DC-600 е стек за зареждане с течно охлаждане с мощност 600kW, създаден, за да съответства на накъде се движи индустрията, а не само където е днес. Неговите 600A течно охлаждани терминали следват геометрията на конектора, която AMPPAL предложи през април 2025 г. на Кантонския панаир, предложение, което привлече вниманието на експертите на Международната електротехническа комисия (IEC).

Стандартът има повече значение при 600 kW, отколкото при 60 kW. Всеки производител може да изгради голям захранващ модул; истинският въпрос е дали щепселът в ръката на водача днес все още ще пасне на станцията, която вашият наследник изгражда през 2030 г. AMPPAL избра да постави инженерната си тежест зад точно този въпрос за интерфейса.

Този стек е конкретният резултат: 600kW захранващ басейн, 600A течни пистолети, OCPP 1.6/2.0 телеметрия и интерфейс, проектиран да оцелее след десетилетие на еволюция на конекторите.

Предложението обхваща физическия слой, който повечето доставчици пропускат: фитингите за охлаждащата течност и разположението на контактите, които решават дали пистолет от производител A се съчетава със станция от производител B. Без този слой всяко внедряване на 600A рискува да се превърне в остров, който може да обслужва само неговата собствена марка.

Защо стандартно ръководеното инженерство има значение при 600kW

Дълготрайност на интерфейса: конекторът с течно охлаждане следва предложението за стандарт AMPPAL, така че закупеният сега хардуер остава съвместим, докато стандартът узрява.

600A постоянен изход от всеки терминал, със запечатания контур на охлаждащата течност, държащ кабела и пистолета под 45°C.

600kW капацитет на басейна обслужва четири сесии от клас 150kW или едно пълно зареждане на камион; планировчикът балансира и двете.

94,5% пикова ефективност и IP54 защита в същия шкаф от клас S2 като модела от 480kW, което опростява резервните части и обучението.

Пълно покритие на протокола на всеки терминал — CCS1, CCS2, GB/T, CHAdeMO, NACS — така че един стек покрива смесен пазар.

OCPP 1.6/2.0 с дистанционна диагностика, улеснена, тъй като моделът на данните вече е оперативно съвместим.

По-нисък риск от преоборудване: когато стандартът се финализира, станциите, изградени според предложението, се нуждаят от актуализации на фърмуера, а не от нови пистолети или преработка на подложки.

Технически спецификации

Кой се нуждае от 600kW днес (и кой е подранил)

Тежкотоварни коридорни станции, където 800V камиони и автобуси пристигат на непредсказуеми интервали.

Регионални хъбове, които трябва да обслужват четири коли със средно 150kW без добавяне на втори трансформатор.

Депа за електрически камиони за дълги разстояния, извършващи 40-90 минутни зареждания на обяд.

Пристанищни и логистични кораби, стандартизиращи 600A течни съединители за техния флот.

Пилотни проекти за национални коридори в страни, които приемат интерфейса за течно охлаждане, съобразен с IEC.

Как стекът и стандартът работят заедно

AF-DC-600 работи със същата архитектура като останалата част от фамилията S2: AC380V±15% вход, пул от 600kW захранващ модул на една DC шина и 600A течно охлаждани терминали със запечатани контури на охлаждащата течност. Планировчикът предоставя на всеки терминал неговия заявен ток до лимита на пула.

Работата на интерфейса има значение при конектора, където стандартното предложение определя разположението на контактите, геометрията на монтажа на охлаждащата течност и последователността на ръкостискане между пистолета и превозното средство. Това е частта, която позволява на камион от 2026 г. да се включи в станция от 2031 г. и все още да преговаря чисто. Всеки терминал се доставя с текущата ревизия на ръкостискане и фърмуерът на пистолета се актуализира през OCPP като останалата част от стека.

Телеметрията се движи по същия OCPP канал като контрола на мощността, така че бекендът вижда температурата на охлаждащата течност, циклите на конекторите и изправността на модула за всеки терминал – данните, които работната група на IEC използва за усъвършенстване на стандарта.

Отвъд сертификатите: стандартното предложение на AMPPAL

AF-DC-600 се доставя с пълния комплект сертификати CE/TUV/CB/CCC/UL, а конекторът за течност е сертифициран отделно съгласно предложения интерфейс.

Всеки шкаф преминава тест за изолационно съпротивление при 1000 VDC плюс проверка за непрекъснатост на заземяването.

Балансът на модула в групата от 600kW се валидира в двудневно изгаряне при пълно натоварване на фабричната банка за натоварване.

Издръжливостта на пистолета следва тест за вземане на проби от 20 000 цикъла, оразмерен според прогнозите за работа в коридора.

Защита от проникване IP54 (IEC 60529) и устойчивост на пренапрежение (IEC 61000-4-5) са потвърдени за всяка партида.

Докладите за партидни тестове се доставят с устройството, включително регистрационния файл на конектора от записването.

Осем стъпки зад AF-DC-600

Стоманената ламарина за кутията от клас S2 се изрязва с лазери на TRUMPF, след което се формира с ЦПУ.

Шкафът получава прахово боядисано външно покритие.

Съответстващите комплекти модули излизат от специалната поточна линия на DC.

Течни пистолети 600A се сглобяват на чистия стенд и охлаждащата течност се затваря в тази станция.

Шините и кабелните снопове са с управление на въртящия момент; контурът на охлаждащата течност е тестван под налягане.

Роботите на FANUC се справят с поставянето на модули.

Устройството е заредено с фърмуер и OCPP профилът е зададен за вашия бекенд.

Едва след двудневното обгаряне и 14-точковата проверка шкафът се опакова.

Ранно приемане или бърз последовател: Кое сте вие?

Купете AF-DC-600, ако строите за десетилетие: коридори, паркове от камиони или национална мрежа, която ще стандартизира 600A течни интерфейси. Ранният стандартен хардуер няма да се нуждае от преоборудване, когато препоръката на IEC се утвърди, а коридорните мрежи, които се ангажират рано, също заключват предлагането на конектори, преди да пристигне основното търсене.

Пропуснете го, когато сесиите ви са предимно от клас 250A: пулът от 600kW и оръдията 600A струват повече от нуждите на работата, а стекът от 240kW или 360kW носи същите приходи. Пропуснете го също, когато връзката към мрежата не може да поддържа 600kW, тъй като стекът ще работи на празен ход под номиналната си стойност.

Ако сте от типа на бързите последователи, чакането на финализираните IEC документи е защитимо — но AF-DC-600 вече доставя геометрията, предложена от AMPPAL, така че чакането основно купува хартия, а не хардуерни промени.

Избор на доставчик с глас в стандарта

AMPPAL представи предложението за интерфейс с течно охлаждане на Canton Fair през април 2025 г. и е основен участник в глобалния стандарт за течно охлаждане.

Проектът за зелен водород на NEOM в Саудитска Арабия отне 500 единици с течно охлаждане от същата производствена линия.

Складовите компилации напускат завода за 15-20 работни дни, а минималната поръчка е един стек.

200+ станции в собствената мрежа на AMPPAL дават на инженерния екип полеви данни за износването на конекторите.

EXW, FOB Ningbo или CIF ценообразуване с посочен инженер, който остава през пускането в експлоатация.

Доставка от клас S2: каси, болтове и документи

Шкафът AF-DC-600 с размери 1850 x 1850 x 1000 mm се доставя в подсилена шперплатова щайга, с всеки 600 A течен терминал в облицована с пяна кутия, запечатана с охлаждаща течност.

Един стек с два терминала товари на 40-футов контейнер; щайгата се закрепва към релсите на пода и брутното тегло е 1400-1600 кг на комплект.

Пакетът за износ съдържа търговска фактура, опаковъчен лист, B/L, сертификат за произход и протоколи от изпитване за всяка партида при условия EXW, FOB Ningbo или CIF; морският транспорт от Нингбо до Ротердам продължава 32-38 дни, а въздушният транспорт е опция за спешни единични единици.

Двугодишно покритие, изградено около 600A оборудване

Гаранцията е в продължение на 2 години за корпуса, клемите, модулите и веригата на охлаждащата течност, с включено повторно валидиране на геометрията на интерфейса спрямо развиващия се стандарт.

Комплектите за зареждане с охлаждаща течност и резервните пистолети за течност се доставят в рамките на 3-5 работни дни.

Тримесечните дистанционни проверки наблюдават тенденциите в температурата на охлаждащата течност и броя на цикъла на съединителя.

Шестмесечен инспекционен лист — ниво на охлаждащата течност, скоби, износване на пистолета — се доставя на пет езика.

Специална линия на WhatsApp ви свързва с инженера за следпродажбено обслужване с вашите серийни номера във файл.

Работа със стекове с голям ток: грешно срещу правилно

Грешка: Ако приемем, че всеки 600A конектор от друга марка е съчетан с пистолета AF-DC-600. Вдясно: Използвайте съответстващия конектор AMPPAL; ръкостискането и фитингът за охлаждащата течност следват предложения стандарт, а не патентован пряк път.

Грешка: Пускане на стека при пълни 600kW при захранване на мрежата с номинален ток 400A. Вдясно: Задайте ограничението на входа в HMI, за да съответства на връзката; планировчикът го спазва.

Грешка: Третирайте пистолета за течност като въздушен пистолет и го навийте здраво. Вдясно: Закачете го на куката на дока; стегнатите намотки прегъват маркуча за охлаждащата течност.

Грешка: Пропускане на регистрирането на цикъла на конектора. Вдясно: Прегледайте тримесечния брой цикли на терминал; прогнозира смяна на оръжието с точност от около 10%.

Грешка: Актуализиране на фърмуера без проверка на версията на OCPP на място. Вдясно: Първо съпоставете профила на бекенда; стекът поддържа 1.6 и 2.0, но те се превключват в конфигурацията.

Гласове от ранните 600kW инсталации

Турски оператор на магистрала инсталира един AF-DC-600 през септември 2025 г. на пробен коридор. Техният инженерен мениджър каза, че съединителят, съобразен с IEC, е решаващият фактор, тъй като по-ранен опит с 350kW е използвал патентован щепсел, който ги блокира. Жалбата: въвеждането в експлоатация отне една седмица повече от 480kW S2, тъй като операторът на мрежата искаше допълнителни проучвания за защита. Сега планират втори блок в обратната посока.

Норвежко депо за зареждане на електрически полуфабрикати използва стека за зареждане на три камиона по време на обяд. Балансът на четирилентовия планировчик работи според спецификациите и камионите преминаха от 20% до 80% състояние на заряд за около 40 минути всеки; ръководителят на обекта отбеляза, че запечатаният контур на охлаждащата течност се нуждае от една проверка на ниво за шест месеца, а не от седмичните доливания на вода, които очакваха.

Разработчик на казахстански коридор купи две единици веднага след срещата на Canton Fair, където AMPPAL представи предложението. Техният главен изпълнителен директор каза, че купуването от сътрудник на стандартите се чувства по-безопасно от закупуването от последовател и те поръчаха трета единица преди първата да бъде изпратена.

Често задавани въпроси за стандартите: Осем ясни отговора

Въпрос: Какво точно предложи AMPPAL на Кантонския панаир?

A: Стандартен интерфейс за зареждане с течно охлаждане, обхващащ геометрията на конектора, фитингите за охлаждащата течност и протокола за ръкостискане; Експертите на IEC проявиха интерес към предложението.

Въпрос: AF-DC-600 работи ли с днешните автомобили?

О: Да, всеки терминал поддържа CCS1, CCS2, GB/T, CHAdeMO и NACS, така че днешният парк таксува нормално.

Въпрос: Какво се променя, когато стандартът IEC бъде финализиран?

A: Вероятни фърмуерни и тестови актуализации; предложената хардуерна геометрия AMPPAL вече е в продукта, така че физическият конектор не се променя.

В: Може ли един стек да обслужва четири коли наведнъж?

О: Да, пулът от 600kW се разделя на до 8 терминала, като 600A течните ленти са с приоритет.

Q: Какво се нуждае от инсталацията от мрежата?

A: AC380V±15% трифазен; пълната мощност дърпа около 910A на фаза, така че повечето сайтове планират трансформатор.

В: Безопасна ли е охлаждащата течност при сблъсък?

О: Течността е диелектрик и нетоксичен при използваните обеми, а контурът е запечатан и тестван под налягане.

В: Колко бързо можем да приемем доставката?

О: Около три до четири седмици (15-20 работни дни), след като депозитът се приземи за изграждане на акции.

В: Гаранцията покрива ли бъдещи стандартни актуализации?

О: Актуализациите на фърмуера са безплатни за 2 години, а геометрията на хардуера вече съответства на предложения стандарт.
