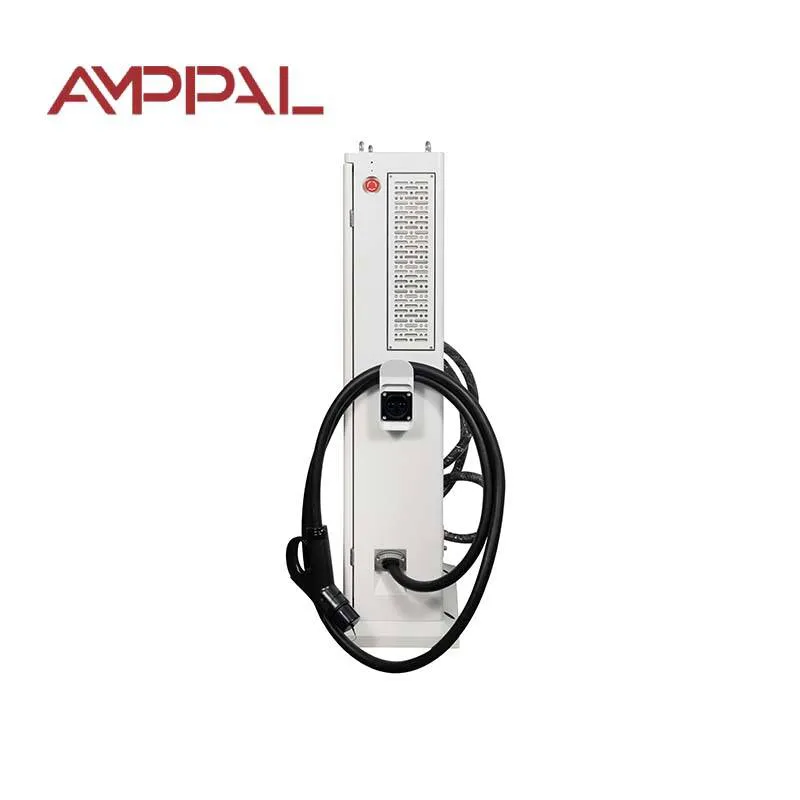

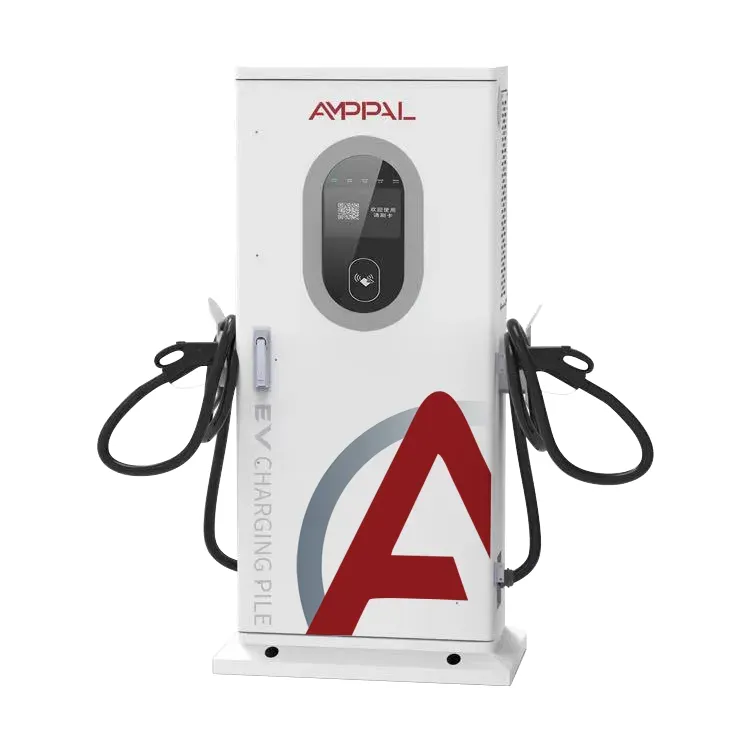

Двупосочно V2G DC бързо зарядно устройство за EV за приложения във флота и мрежи

Какво представлява зарядното устройство V2G с мощност 60kW и какво означава „петжично“.

Връзката към мрежата решава колко добре работи зарядно устройство 60kW V2G и затова спецификацията AF-DC-60 се чете така. Това двупосочно V2G DC бързо зарядно устройство за EV за приложения във флота и мрежата е 60kW двупосочно зарядно устройство с постоянен ток: коригира трифазен променлив ток за зареждане на превозно средство и обръща постоянен ток от превозното средство обратно към променливотокова мрежа за сграда, депо или износ. Шкафът е с размери 1517 x 640 x 300 mm.

Това, което го отделя в търга, е входната спецификация. L1/L2/L3/N/PE означава три фази, нула и отделно защитно заземяване - пет проводника, пълният индустриален стандарт. Сайтовете, свързани по този начин, получават балансирано фазово натоварване, дефинирана неутрална референция и чист път на грешка. Инсталаторите първо четат този ред.

Пет силни страни на дизайна от 60kW

Проектни точки, които имат значение за електроинженерите и мрежовите оператори:

Трифазен петжилен вход, така че фазовите токове се балансират, вместо да се движат: 60kW през L1/L2/L3 е приблизително 87A на фаза при 400V.

Честна крива на фактора на мощността: 0,97 или по-добра от 20-50% натоварване, 0,99 или по-добра от 50-100% - посочено с диапазона на натоварване, а не като едно число в най-добрия случай.

Инверторен режим с хармонично управление, така че разреждането на автомобила не размазва изкривяването върху шината, захранваща другото ви оборудване.

Ethernet и CAN като родни интерфейси, плюс клетъчна мрежа - модулът разговаря с контролерите на сайта, облака AMPPAL или бекенда на OCPP без преобразуватели на протоколи.

Тринадесет защитни функции, IP54 корпус и шум при или под 65 dB дори по време на пикова мощност.

Технически спецификации

Кой трябва да инсталира модул от 60kW

60kW е най-доброто място за един DC залив, обслужващ таксита, микробуси и малки камиони. Повтарящи се внедрявания:

Паркове за таксита и превозни средства, където превозните средства преминават през 40-80% заряд за по-малко от час.

Търговски сгради с ограничено захранване: модулът се зарежда при намален ток или разряди, за да ограничи пика на обекта.

Сервизи и представителства, които зареждат микробуси през деня и изнасят до сградата вечер.

Microgrid и островни сайтове, където зарядното устройство се удвоява като резервен източник по време на прекъсвания.

Общински депа, работещи със смесени типове конектори - CCS1, CCS2, GB/T, CHAdeMO, NACS всички налични.

Вътре в двупосочния път на захранване: коригирайте, обръщайте и останете чисти

Захранващият път е един двупосочен преобразувател. Зареждане: AC вход, изправен, DC изход до 60kW. Разреждане: DC in от превозното средство, обърнат към AC, синхронизиран с честотата и фазата на местната шина. Посоката се променя за милисекунди, определя се от контролната платка, а не от механичен превключвател.

Факторът на мощността е мястото, където дизайнът показва дисциплина. При леко натоварване - 20-50% от номиналната мощност - преобразувателят поддържа PF на 0,97 или по-висок; над 50% държи 0,99 или по-добре. Защо да го цитирам на сегменти? Тъй като факторът на мощността на всеки преобразувател спада при ниско натоварване и едно единствено число в заглавието крие това. Споразуменията за присъединяване към комунални услуги все повече изискват кривата, а не пика.

Хармониците имат значение в инверторен режим. Когато колата се разреди, преобразувателят оформя текущата форма на вълната, за да задържи изкривяването в границите, които вашият трансформатор и съседите толерират. Ethernet и CAN пренасят контролен трафик - обмен на статус на зарядно устройство, контролер на сградата и платформа за таксуване без двупосочно клетъчно пътуване.

Съответствие и тестване: какво се доставя с модула от 60kW

Файлът за съответствие с всеки AF-DC-60:

CE и TUV доклади, обхващащи безопасността и EMC, включително изпитване на хармоници и трептене.

Съответствие с IEC 61851 за поведение при зареждане с постоянен ток, контрол на кабела и конектора.

Съответствие на ISO 15118 за двупосочна комуникация с превозното средство.

Фабрични рутинни тестове на всеки модул: изолация, непрекъснатост на земята, течове и пълно двупосочно движение от 60kW.

Измервания на фактора на мощността и ефективността при 20%, 50% и 100% натоварване, записани в тестовия лист на модула.

Широкотемпературни модули от -30C до +55C, запечатани в IP54 корпус.

The Production Line Behind the 60kW Cabinet

Линията от 60kW в завода на AMPPAL в Юекинг споделя оборудването на FANUC и TRUMPF с останалата част от семейството на DC. Изграждането:

Панелите на корпуса се щанцоват и сгъват, след което се заваряват върху линията на рамката преди прахово боядисване.

Силовите модули пристигат предварително тествани и се монтират с крепежни елементи с контролиран въртящ момент.

Шината за постоянен ток и кабелните снопове са положени от същия екип, който изгражда модулите от 120kW, като се поддържа постоянна изработка.

Всеки модул се накисва за шест часа при 60kW в посока на зареждане, след това два часа в посока на инвертора при пълна мощност.

Факторът на мощността и изкривяването се измерват при 20%, 50% и 100% натоварване и се регистрират в серийния запис на устройството.

Упражняват се Ethernet, CAN и клетъчни връзки, включително симулиран мрежов отказ.

Шкафът е запечатан, етикетиран и визуално инспектиран.

Следва опаковане в рамките на два дни; стандартният срок е 15-20 работни дни.

Оразмеряване и проверки на място за 60kW

Одитирайте доставката, преди да подпишете. AF-DC-60 иска трифазно петжилно захранване, оразмерено за 60kW плюс пространство за височина - приблизително 100A на фаза при 400V с запас. Трансформаторът на капацитет? Управлението на натоварването ограничава зареждането, докато разреждането намалява пиковете. Еднофазен обект? Грешен продукт.

Съпоставете конектора с автопарка: CCS2 за Европа, CCS1 за Северна Америка, GB/T за Китай, CHAdeMO за по-стари японски превозни средства, NACS в САЩ. Устройството се доставя с пистолета, който посочите; смяната на кабелния модул по-късно е полева работа.

Не е за вас, ако няма случай на двупосочна употреба и не се вижда тарифа V2G - еднопосочно зарядно устройство от 60kW струва по-малко. Също така не е за вас, ако кодът на мрежата забранява износа: разтоварване до зареждане работи само, но ако вашата комунална програма не позволява нито едното, нито другото, купете еднопосочно и запазете парите.

Какво включва поръчка на AMPPAL 60kW

Стандартните единици напускат Yueqing за 15-20 работни дни; изборът на конектор, дължината на кабела и цветът на боята се конфигурират по време на поръчката.

MOQ на една единица за оценка и тестови единици, държани на склад за спешна подмяна.

Пълният пакет сертификати - CE, TUV, IEC 61851, ISO 15118 - се изпраща преди изпращане за одобрение на мрежата и митнически органи.

OCPP 1.6/2.0 плюс директна Ethernet и CAN интеграция, така че устройството пасва еднакво на платформи Schneider, Siemens и AMPPAL.

От 2014 г. насам AMPPAL е доставил повече от милион зарядни устройства и сам управлява 200+ станции; поддръжка отговаря в UTC+8 работни часове, резервни части след 3-5 дни.

Опаковка и транспорт за агрегати с мощност 60kW

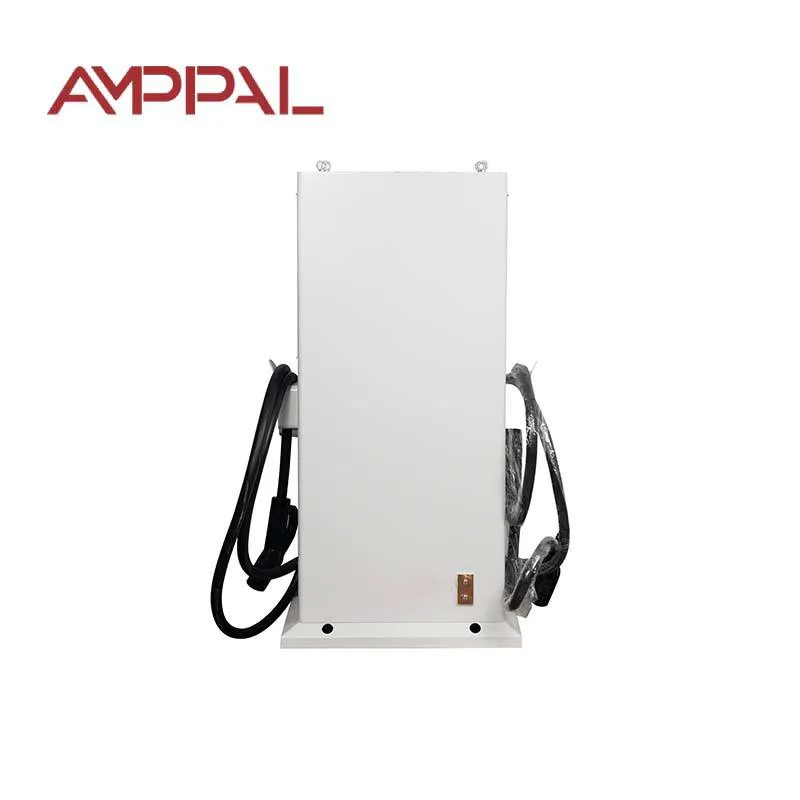

Шкафът с мощност 60kW е с размери 1517 x 640 x 300 мм и се движи изправен в дървена щайга, около 170 кг с пистолет и кабели. Джобове за вилици позволяват работа с мотокар; капакът е закрепен, а не завинтен, така че митническата проверка не поврежда устройството.

20-футов контейнер побира около 14 единици, 40-футов висок куб около 30. Смесените товари с други продукти на AMPPAL са често срещани; зарядните устройства се изпращат като генерален товар с подходящи маркировки.

FOB Нингбо или Шанхай като стандарт; CIF, CFR и DAP при поискване. Транспортни документи: фактура, опаковъчен лист, товарителница, CE декларация и сертификати за изпитване; декларацията за съответствие с ISO 15118 е достъпна за досиетата за свързване към мрежата.

Условия за обслужване за купувачи на 60kW

24-месечен срок. Покриват се грешки от страната на мрежата от лошо качество на доставките; ние не спорим кой е причинил скока.

Регионален резервен склад: захранващи модули, контролни платки и вентилатори се доставят за 3-5 работни дни.

Дистанционна диагностика чрез Ethernet или клетъчна мрежа, с инженер на линия по време на пускане в експлоатация.

Безплатни актуализации на фърмуера, включително ревизии на OCPP и ISO 15118, за целия живот на продукта.

Наличен комплект за годишна поддръжка: филтър, уплътнения и контактна грес за конектора.

Пет грешки, които вредят на качеството на електроенергията

Грешка: Докосване на трите фази от различни разпределителни табла. Вдясно: захранвайте и трите от една платка, така че фазовите ъгли и импедансът да съвпадат.

Грешка: Прекарване на PE през споделена кабелна скарата без свързване. Вдясно: използвайте специално защитно заземяване към клемата на уреда и проверете непрекъснатостта преди захранване.

Грешка: Преценка на ефективността по единичното число за ефективност в листа с данни. Правилно: поискайте собствен тестов лист на устройството - нашият записва PF при 20%, 50% и 100% натоварване.

Грешка: Предполага се, че изпускането винаги е чисто, тъй като устройството е сертифицирано. Вдясно: поддържайте захранващия импеданс нисък и прекъсвача нагоре по веригата координиран; хармониците се държат по-добре при твърдо подаване.

Грешка: Свържете хлабаво неутралното окабеляване, защото „товарът така или иначе е балансиран“. Вдясно: завъртете неутралния терминал като всеки друг - плаващ неутрален е класическият отказ на V2G сайт.

Какво ни казаха операторите на 60kW

Таксиметрова кооперация в Прага управлява четири AF-DC-60 в двор, където 40 EV се въртят ден и нощ. Изписването работи 17:00-20:00, за да се намали вечерното търсене; първият месец намали таксата за търсене с около 18%. Мърморене: ръководството за CAN предполага наличието на инженер по управление и техният електротехник се нуждаеше от две обаждания на адреси на регистъра.

Производител на трансформатори в Нингбо използва устройството, за да тества собствените си инвертори срещу реално двупосочно натоварване. Показанията за изкривяване остават в рамките на това, което толерира трансформаторът на обекта; шумът на вентилатора се повишава забележимо над 45kW изходна мощност, така че силното разреждане протича извън работното време.

Оператор на микромрежа в Индонезия сдвои AF-DC-60 със слънчева енергия и малка батерия на курорт на остров. Инверторният режим прекара курорта през три прекъсвания тази година, всяко под два часа. Техният коментар: устройството съответства на листа с данни, но клетъчният модул се нуждае от локална SIM карта с деактивиран роуминг или планът за данни се изчерпва.

60kW V2G ЧЗВ

В: Какво точно е трифазно петжилно захранване?

A: L1/L2/L3 плюс нула и отделно защитно заземяване - пет проводника, стандартът за индустриални и търговски връзки при тази мощност.

В: Защо факторът на мощността е цитиран в два диапазона?

A: Тъй като PF пада при леко натоварване на всеки конвертор; посочването на 0,97 от 20-50% и 0,99 от 50-100% е честната версия на едно число в заглавието.

Въпрос: Изпразването на кола изкривява ли захранването на сградата ми?

О: Инверторът оформя текущата форма на вълната, за да поддържа хармоничните изкривявания в границите, които вашият трансформатор и съседите толерират.

В: Какво всъщност правят Ethernet и CAN тук?

A: Контролът и телеметрията управляват кабелните връзки с ниска латентност; cellular е пътят за архивиране и отдалечен достъп.

Q: Can the AF-DC-60 charge a 400V bus?

О: Подходящ е за пътнически електромобили, микробуси и малки камиони; автобус от 300kWh отнема цяла нощ - стъпка към 120kW или 180kW за автобуси.

Въпрос: С кой конектор се доставя?

О: Пистолетът, който посочите - CCS1, CCS2, GB/T, CHAdeMO или NACS - и кабелният модул могат да се сменят на място по-късно.

Въпрос: Какво ще стане, ако трансформаторът на моя сайт е с недостатъчен размер?

О: Управлението на натоварването може да ограничи тока на зареждане; освобождаването от отговорност все още работи и може да обръсне пика на сайта.

В: Как се защитава модул с мощност 60kW?

A: Тринадесет защитни функции, включително над и под напрежение, късо съединение, заземяване, наблюдение на изолацията и откриване на температурата на пистолета.
