7kW двупосочно V2G DC EV зарядно за домашна енергия и интелигентни мрежи

Какво прави едно 7kW двупосочно устройство за дома

7kW двупосочно V2G DC EV зарядно устройство за домашна енергия и интелигентни мрежови приложения (AF-DC-07) е малко двупосочно DC зарядно устройство. Той върши очевидната работа - зареждане на EV със 7kW - и втора задача, която повечето зарядни устройства не могат да извършат: извлича енергия обратно от колата и захранва къщата. Тази втора посока е това, което V2H (превозно средство към дома) и V2G (превозно средство към мрежата) означават на практика.

За типичен дом с 40-60kWh батерия EV, 7kW обратен поток покрива базовото натоварване: хладилник, рутер, осветление, циркулационни помпи за отопление. Няма да пусне едновременно електрическа фурна и термопомпа. Той купува часове оцеляване при прекъсване, а не седмица независимост от мрежата.

Шест причини 7kW агрегат да промени къщата

Аргументът не е скоростта на зареждане; това е втората посока на потока. Шест точки купувачите повтарят след инсталиране:

Резервно захранване без втора батерия: EV, който вече притежавате, става резерв. Кола с 60kWh побира достатъчно за два дни домашно вечерно натоварване.

Арбитраж пик-долина: зареждайте по нощни тарифи, освобождавайте през скъпия вечерен прозорец и оставете измервателния уред да сметне.

IP55 против атмосферни влияния: дъжд, прах и крайбрежен солен въздух се справят по-добре от шкафовете IP54 на по-големите братя и сестри.

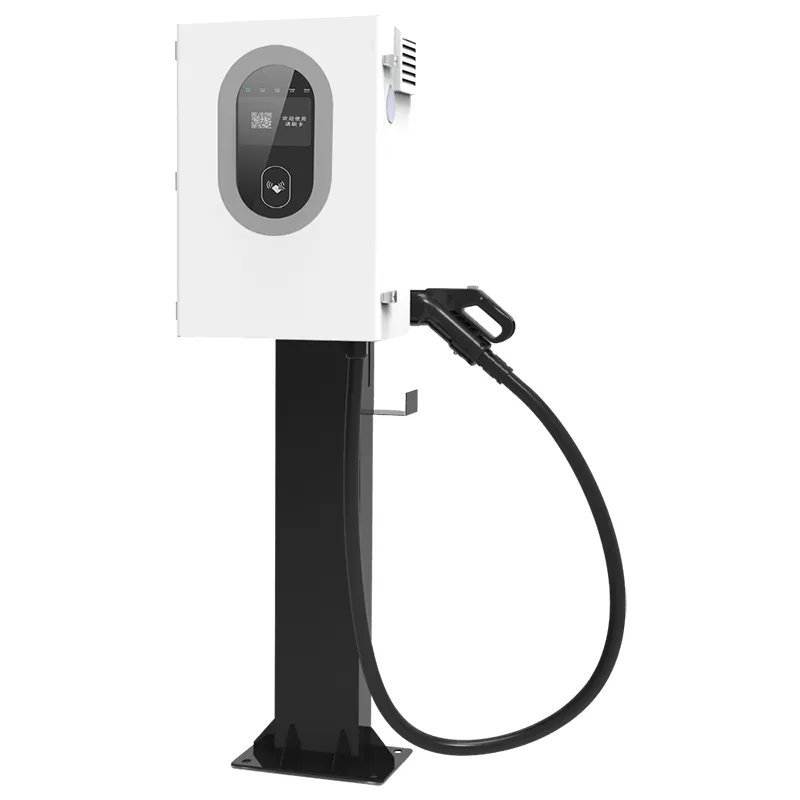

Монтаж на колона или стълб: шкафът с размери 600 x 450 x 230 мм пасва на стена, стоманена колона или крайпътен стълб.

95% или по-добра ефективност в двете посоки, така че двупосочното пътуване от мрежа към батерия към мрежа губи по-малко от една десета от енергията.

Пет начина за стартиране на сесия: QR сканиране, автоматично стартиране на карта, VIN, контрол на платформата или офлайн принудително стартиране, когато мрежата е изключена.

Технически спецификации

Къде 7kW V2G модул печели своето място

Не е продукт за флота. Оразмерени за единични паркоместа; това са сценариите, при които собствениците отчитат реална възвръщаемост:

Самостоятелни домове в Германия, Холандия и скандинавските страни с тарифи за електроенергия според времето на използване.

Ваканционни колиби и селски имоти, където прекъсванията на мрежата са по-скоро рутинни, отколкото редки.

Малки магазини и домашни офиси, работещи с 500-1500 W непрекъснато натоварване.

Домове със слънчеви фотоволтаици: обедният излишък зарежда колата, вечерното разреждане покрива пика на вечерята.

Наемодатели инсталират готови за V2G места за паркиране като точка за продажба, обърната към наемателите.

Как превключвател за зареждане и разреждане в един шкаф

Вътре в AF-DC-07 се намира едно двупосочно захранващо стъпало. В режим на зареждане той коригира трифазен променлив ток в постоянен ток за батерията. В режим на разреждане същите модули обръщат DC обратно към AC при 230/400V. Няма отделен инвертор, закрепен с болтове - тази топология поддържа шкафа 600 x 450 x 230 mm и ефективност 95% или по-добре и в двете посоки.

ISO 15118 управлява V2G ръкостискането. Колата и зарядното устройство обменят подписано съобщение за това колко енергия може да бъде изтеглена обратно и обратният поток започва само когато е разрешено. Това не е хакнат инвертор, захранващ къщата; това е обмен с измерване, съвместим със стандартите.

Стартирането е умишлено наслоено. Онлайн сесиите започват с QR код, карта, VIN разпознаване или облачната платформа AMPPAL. Ако мрежата падне, офлайн принудителното стартиране поддържа зарядното устройство използваемо с локално удостоверяване - полезно, когато рутерът умре по време на прекъсване.

Сертификати, които застрахователят на собственик на жилище иска да види

Home V2G се намира в сива зона на няколко пазара, така че документацията има значение. Това са документите, които се доставят с всеки AF-DC-07:

CE и TUV маркировки за пазара на ЕС; UL и CB налични за Северна Америка и други региони.

Съответствие с IEC 61851 за поведение при зареждане с постоянен ток и безопасност на конектора.

Сертифициране по ISO 15118 за комуникационния стек V2G - частта, която прави двупосочните сесии измервани и легални.

IP55, тестван по IEC 60529: издържа на маркуча и издухване на прах.

Фабричен тестов запис с всеки модул: изолация, заземяване и пълна двупосочна работа при номинална мощност.

Wide-temperature modules rated -30C to +55C for exposed winter mounting.

Как се изграждат агрегатите от 7kW в Yueqing

Заводът се намира в Yueqing, Zhejiang - градът, който хората наричат ​​китайската столица на електрическите уреди. AMPPAL го управлява от 2014 г. с 260+ служители. Последователността на изграждане за 7kW агрегат:

Стоманената ламарина се реже на лазерни машини TRUMPF и се огъва на преси с ЦПУ.

Ръцете на роботите на FANUC позиционират силовите модули; DC продуктите работят по собствена линия, отделно от AC.

Платките на силовото стъпало са запоени с вълнообразна спойка и преминават автоматизирана оптична проверка.

Всяко устройство получава двупосочно изгаряне при пълно натоварване: четири часа зареждане, след което разреждане при 7kW.

Корпусът е първо прахово боядисан; Уплътненията IP55 се монтират ръчно и се проверяват за въртящ момент.

Фърмуерът се флашва със стека ISO 15118 и всичките пет метода за стартиране са активирани.

Окончателна визуална и електрическа проверка се извършва преди регистриране на серийния номер.

Единиците са опаковани в отделни каси; срокът за изпълнение е 15-20 работни дни.

7kW достатъчно ли е? Оразмеряване на домашен V2G модул

Започнете с товара, който трябва да покриете при прекъсване: хладилник, рутер, осветление, циркулационна помпа за отопление, обикновено 400-800 W. При това ниво 7kW обратна мощност покрива къщата с часове, докато колата поддържа достатъчно заряд за сутрешно шофиране.

Ако домът ви работи с електрическа термопомпа, индукционна готварска печка и сауна наведнъж, 7kW няма да понесат този пик. Модул от 30kW или 60kW може, но това променя цената и инсталацията. За повечето домакинства 7kW е достатъчно.

Не е за вас, ако се нуждаете от UPS за цял дом, който се включва за по-малко от секунда, или устройство, което управлява къщата при прекъсване на тока за няколко дни. AF-DC-07 е двупосочно зарядно устройство с измерване, а не инвертор извън мрежата. Във вашата тарифа няма разпределение пик-долина? Арбитражният аргумент също изчезва.

Защо купувачите избират AMPPAL за Home V2G

15-20 работни дни време за доставка на стандартни единици; OEM марка и персонализирана боя при поискване.

MOQ на една единица за оценка - изпращаме единични до инженери и малки вносители, а не само до палети.

CE, TUV, UL, CB и CCC сертификати в архива; документацията се изпраща с всяка поръчка.

260+ служители и 1 милион+ единици, доставени от 2014 г. насам; AMPPAL също управлява 200+ зарядни станции.

Европейски запас от резервни части: пистолети за зареждане, контролни табла и дисплеи се доставят за 3-5 работни дни.

Опаковка и доставка за модел 7kW

Всеки AF-DC-07 се доставя в дървен или тежък кашон с размери около 750 x 600 x 350 mm, приблизително 40 kg с пистолета и монтажната скоба. Вложки от пяна държат шкафа; пистолетът и кабелът се движат в торба за влага.

20-футов контейнер побира около 60 единици; 40-футов висок куб около 130. Палетите са вързани и товарът е сниман преди запечатване.

Стандартните условия са FOB Нингбо или Шанхай, с котировки CIF и CFR при поискване. Документите включват фактура, опаковъчен лист, товарителница и CE декларация; сертификатите излизат предварително.

Поддръжка след кацане на модула от 7kW

24 месеца на уреда. За дома V2G частта, която има значение, е инверторното стъпало - работи и в двете посоки и е покрито.

Актуализациите на фърмуера за стека ISO 15118 са безплатни за целия живот на продукта, чрез облак или USB.

Резервните части за често срещани повреди се доставят в рамките на 3-5 работни дни; зарядният пистолет е най-поръчваната резервна.

Една година безплатна дистанционна диагностика – изпратете снимка или експорт на лог и получете отговор още същия ден.

Лицензиран електротехник може да извърши монтажа за един ден; ръководството включва електрически схеми и стойности на въртящия момент.

Често срещани грешки при домашни V2G инсталации

Грешка: Монтиране на уреда там, където оттичащата вода от покрива капе върху конектора. Вдясно: изберете място с капещ ръб или лек надвес - IP55 се справя с времето, а не с вода, насочена към гнездото.

Грешно: Предполага се, че разреждането започва в момента, в който колата се включи в контакта. Правилно: ръкостискането по ISO 15118 трябва да завърши и графикът за разреждане трябва първо да бъде активиран в приложението.

Грешка: Оразмеряване на домашни товари над 7kW и надявайки се, че зарядното устройство ще се справи. Вдясно: поддържайте разрядните товари под 6kW, за да оставите място за загуби.

Грешка: Захранване на променливотоковия изход чрез случаен удължител. Вдясно: твърдо свържете изходната страна към специална верига със собствен прекъсвач.

Грешка: Пропускане на защита от пренапрежение, защото зарядното има защита от мълнии. Вдясно: устройството се защитава само; панелът на къщата все още се нуждае от собствен тип 2 SPD.

Какво съобщават собствениците на жилища и малкия бизнес

Собственик на жилище в Бавария, Германия управлява AF-DC-07 с 58kWh EV на тарифа за време на използване. Той зарежда през нощта на ниска тарифа и разрежда 18:00-21:00; измервателният уред показва около 14 евро спестявания на месец през първото тримесечие. Единственото му недоволство: отворите на скобите се нуждаеха от второ пробиване на тухлената му стена.

Собственикът на малка пекарна в Холандия използва уреда както като зарядно устройство, така и като буфер за прекъсване на хладилниците си. 40-минутно спиране на тока през януари не му струваше нищо - колата поддържаше охладителите работещи. QR стикерът събира прах и се нуждае от периодично избърсване.

Мениджър на селски имоти в Нова Зеландия монтира модула на стълб до вила под наем. Гостите сканират, за да започнат зареждането; той позволява дистанционно разреждане на V2H по време на бури. Неговата присъда: първото зарядно устройство, което инсталира, което не се нуждаеше от повторно посещение в рамките на един месец.

Начало V2G въпроси, отговори

Въпрос: Може ли AF-DC-07 да захранва цялата къща по време на прекъсване?

A: Захранва до 7kW - хладилници, осветление, рутер, помпи. Тежки едновременни натоварвания като фурни ще го надвишат.

Въпрос: V2G разрядът вреди ли на автомобилната батерия?

О: Дълбочината и честотата имат повече значение от посоката. Нощен двучасов разряд от 7kW е мек цикъл; повечето електромобили се справят с това в рамките на гаранцията.

Въпрос: Кои автомобили работят с това зарядно?

A: Всеки EV, поддържащ двупосочно зареждане по ISO 15118 през CCS или GB/T - първо проверете списъка за поддръжка на V2G на вашия автомобил.

Въпрос: Законно ли е свързването към мрежата?

О: На пазарите в ЕС и Обединеното кралство, да, със маркировки CE и TUV и инсталиране от лицензиран електротехник.

В: Колко мога да спестя от тарифи?

О: С 20-30 цента пик-долина спред, вечерното изписване спестява 1-2 евро на сесия, 30-60 евро на месец.

Въпрос: Какво се случва, ако интернетът ми прекъсне?

A: Офлайн принудително стартиране продължава зареждането и разреждането да работи с локално удостоверяване; таксуването наваксва по-късно.

Въпрос: Имам ли нужда от отделен инвертор за къщата?

A: Не - двупосочната степен инвертира DC към AC. Имате нужда от превключвател за прехвърляне или свързване на AC към панела.

Въпрос: Мога ли да разширя до 22kW по-късно?

О: Не, AF-DC-07 е фиксиран на 7kW. Преминете към моделите AMPPAL с мощност 30kW или 60kW за повече.
