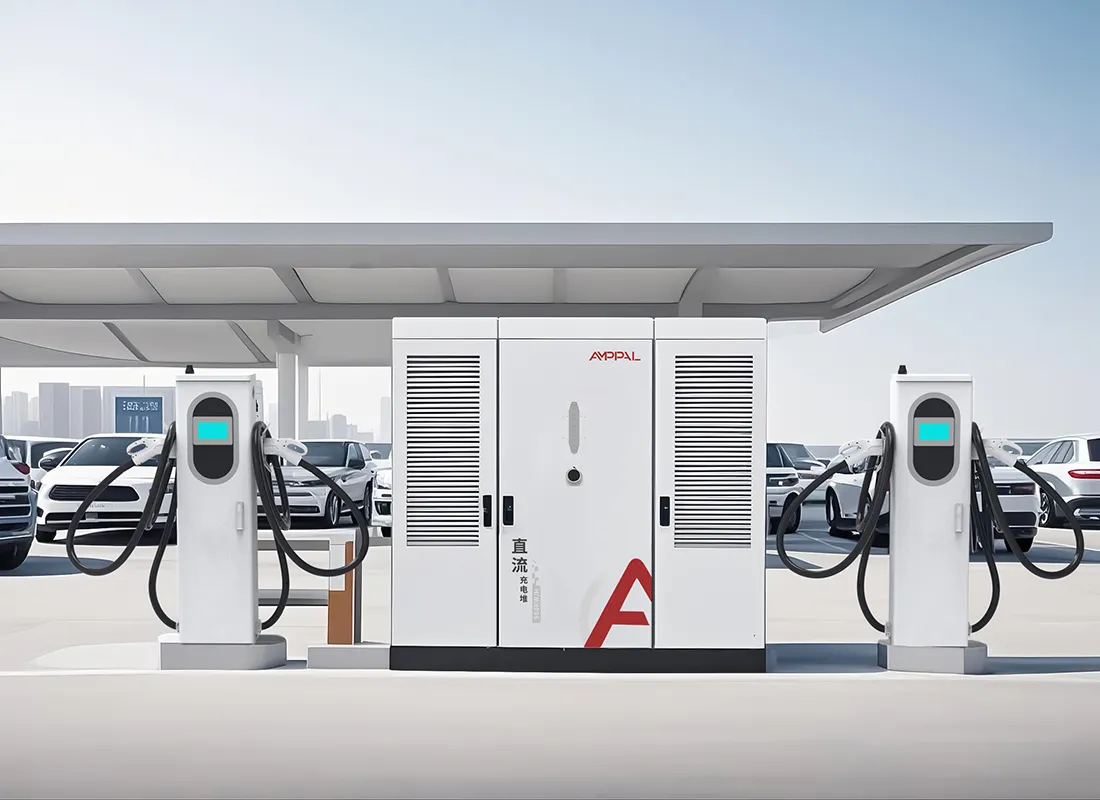

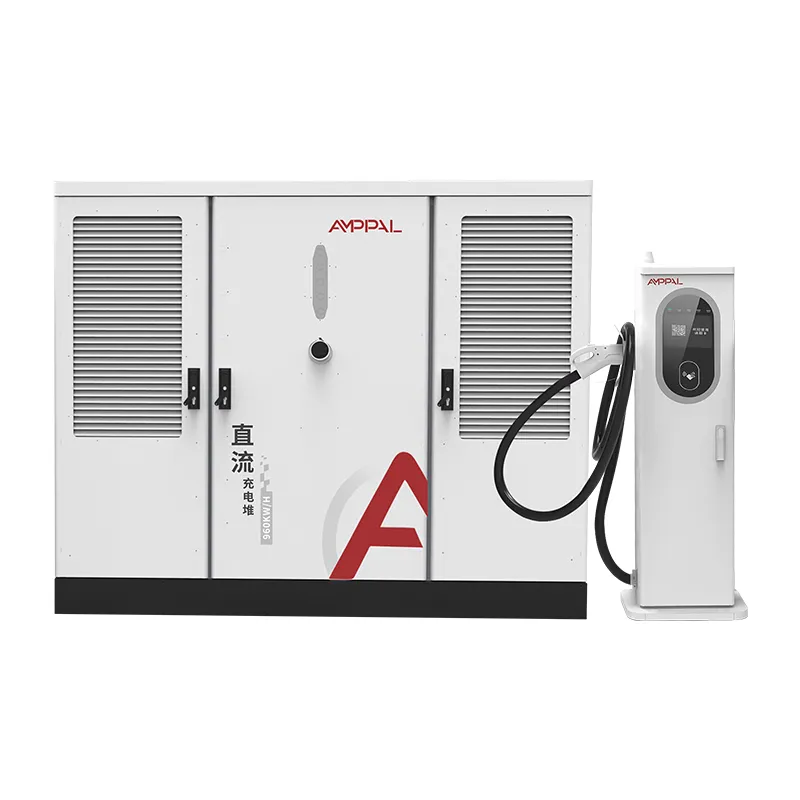

800kW сплит DC EV система за зареждане с висока мощност за търговски хъбове за зареждане

Какво всъщност покриват UL сертификатите

Северна Америка не приема маркировка CE като доказателство, че зарядното устройство е безопасно за инсталиране. Той приема списък и за оборудване за бързо зареждане с постоянен ток този списък е UL.

Тази система от разделен тип с мощност 800kW отговаря на UL 2202-2022, стандарт за оборудване на система за зареждане на EV, и UL 2231-2, стандарт за система за защита на персонала, която предпазва оператора от токов удар. И двата са отпечатани на табелката с наименование и двата оцеляват след проверката на компетентния орган.

Тази страница обяснява двата стандарта, 480V северноамериканския входен дизайн и точките за съответствие, които предпазват проектите от преработка.

Трябва да сме директни относно това, което тази страница не е: това не е правен съвет и местните кодекси варират според щата и окръга. Това, което представлява, е практическата картина на това как една изброена система от 800kW преодолява препятствията, които виждаме най-често в проекти в САЩ и Канада.

Достъп до пазара в Северна Америка: UL срещу CE

Разликата между CE маркировка и UL списък не е документация. Важно е дали оборудването може законно да бъде инсталирано и застраховано.

CE е собствена декларация от производителя; UL е списък на трета страна, подкрепен от фабрични инспекции и последващи одити.

Повечето юрисдикции, комунални услуги и застрахователи в САЩ изискват национално признат списък с лаборатории за изпитване, който само CE не предоставя.

UL 2202-2022 обхваща оборудването на системата за зареждане като цяло: корпус, окабеляване, входни вериги и изходни вериги.

UL 2231-2 обхваща системата за защита на персонала, защитната блокираща верига между съединителя и DC изхода.

И с двата списъка системата от 800kW е готова за разрешаване без персонализирана инженерна оценка в повечето щати.

За Канада същото оборудване може да бъде оценено спрямо подобни на CSA; нашите UL файлове поддържат този път.

Технически спецификации

Обекти в САЩ и Канада, построени за 800kW

Междущатски коридорни станции, където вече съществува 480V трифазна услуга и 800kW е договореният капацитет.

Спирки за камиони и зони за почивка, наддаващи за NEVI или финансирани от държавата програми, които изискват изброено оборудване.

Корпоративни и автопаркове, заменящи дизеловата инфраструктура с високомощно зареждане с постоянен ток.

Места за пазаруване и развлечения с големи паркинги и един отделен трансформатор.

Пилотни проекти за комунални услуги, демонстриращи зареждане с висока мощност в разпределителната мрежа.

Летищни и транзитни паркинг структури, където една услуга от 480 V захранва множество зони за зареждане.

От 480V сервизен вход към CCS1 изход

Шкафът е проектиран според северноамериканския търговски стандарт: AC480V ±10% при 50/60Hz трифазен вход. Не е необходим повишаващ трансформатор между стандартна услуга 480V и шкафа; токоизправителното стъпало преобразува директно към 300-1000VDC шина.

Корекцията на фактора на мощността поддържа входа на ≥0,99, което поддържа измерването на търсенето чисто и избягва наказателни такси по търговски тарифи, които таксуват за реактивна мощност.

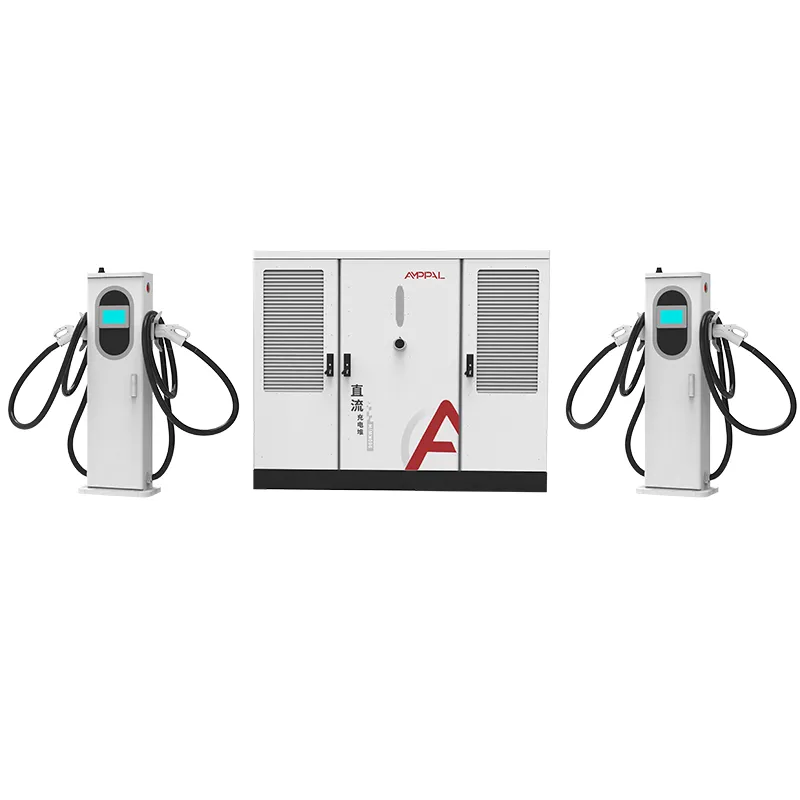

Пулът от 800kW захранва от 2 до 16 терминала. Всеки терминал договаря тока си с контролера, така че 600A с течно охлаждане кабина и 250A с въздушно охлаждане съжителстват в един и същи шкаф, а изходните конектори следват пазара: CCS1 за Северна Америка, с наличен NACS.

Заземяването и защитата на персонала се управляват вътре в шкафа в съответствие с UL 2231-2, а станцията се свързва към бекенд OCPP 1.6 или 2.0 за управление на натоварването и дистанционно управление.

Топлината се управлява от собствената система за охлаждане на шкафа, така че нивото на шума ≤65dB остава дори при пълна мощност. Това има значение в търговските парцели, където линията на собственост на съседа е близо до подложката за оборудване.

UL маркировка, NEC 625 и AHJ приемане

Издаването на разрешение е мястото, където изброеното оборудване се изплаща. Три документа са от значение по време на проверката и ние ги доставяме всички.

UL маркировката на табелката, съответстваща на номера на модела в нашия файл със списък, е това, което инспекторът снима.

Член 625 от NEC обхваща инсталирането на оборудване за зареждане на EV; нашето ръководство за монтаж картографира шкафа към неговите изисквания за захранващо устройство, свръхток и средства за изключване.

NFPA 70 е самият кодекс и член 625 се намира вътре в него; Прегледът на AHJ се фокусира върху заземяването, свързването и прекъсването на връзката в полезрението.

Предоставяме докладите от изпитванията на UL и сертификата за съответствие за специфичните доставени серийни гами.

Документацията от страната на входа включва 480V схема на окабеляване и графици за въртящ момент за сервизната връзка.

За финансирани проекти нашата UL документация съответства на списъците с оборудване, които NEVI и държавните програми изискват от оферентите.

Производствен процес за UL-изброени единици

Стъпка 1. Корпусите се щанцоват и изрязват с лазер от стоманени рулони, след което се заваряват чрез роботи на линии на FANUC.

Стъпка 2. Пресите на TRUMPF оформят панелите; следва прахово боядисване и втвърдяване.

Стъпка 3. Разпределението на променлив ток е свързано към линията на променлив ток с разпознати от UL компоненти и накрайници, контролирани от въртящия момент.

Стъпка 4. Токоизправителните модули и платката за защита на персонала се монтират на DC линията.

Стъпка 5. Всеки шкаф се тества при натоварване до 800kW със записани проверки на фактора на мощността, пулсациите и защитата.

Стъпка 6. 48-часов цикъл на изгаряне на модула; регистрационните файлове са обвързани със серийния номер.

Стъпка 7. Пробите за последваща инспекция на UL се извличат от производството съгласно програмата за изброяване.

Стъпка 8. Окончателна проверка и опаковане; заводът достави над един милион единици кумулативно до 2024 г.

Това зарядно устройство подходящо ли е за графика на вашия проект?

Изберете системата от 800kW, включена в списъка на UL, когато вашият проект е в Съединените щати или Канада, когато финансиращо или комунално предприятие изисква изброено оборудване или когато вашият AHJ не приема хардуер само за CE. Това също е правилното решение, когато искате един модел, който покрива растеж от 2 до 16 пистолета.

Не го избирайте за единичен магазин на дребно с 2 пистолета на пазар без прилагане на UL; списъкът носи разходи и единица само за CE ще свърши работата там.

Проверете обслужващия си капацитет, преди да поръчате: шкафът се нуждае от реални 800kW при услуга 480V, плюс място за пусков удар и измерване. Ние изпращаме контролен списък с данни за сайта с офертата и нашите инженери го преглеждат, преди да се ангажирате.

Сроковете за изпълнение също се различават от пазарите само за CE: производствените серии, включени в списъка на UL, следват същия график от 15-20 работни дни, но някои проекти в САЩ се нуждаят от документите за списък по-рано за заявления за финансиране. Поискайте пакета документация, когато поискате цена, а не след като спечелите офертата.

И ако вашият проект е чисто спекулативен, без място, без споразумение за комунални услуги и все още без разрешителен път, изчакайте, преди да поръчате. Оборудването запазва; паркингът може и да не е така.

Защо AMPPAL за UL-Listed зарядно оборудване

Изброени са UL 2202-2022 и UL 2231-2, като вече са извършени последващи одити на завода.

15-20 работни дни доставка след одобрение на чертежа; MOQ от един контейнер.

OEM/ODM: северноамериканска марка, комплекти конектори NACS или CCS1 и персонализирани дължини на кабели.

Пакет документи за брокери и AHJ: UL доклади, сертификати за произход и електрически схеми.

Производител със седалище в Yueqing, основан през 2014 г., изнасящ в над 40 страни, включително САЩ и Канада.

Палетизиране, повдигане и доставка

Шкафът се доставя в щайга със стоманена рамка с приблизително 2300 x 1900 x 1150 mm с четири точки на повдигане; терминалите са палетизирани с навити кабели и защитени съединители. 40-футов контейнер с висок куб пасва на шкафа плюс до осем терминала.

Условията за доставка са FOB Ningbo или CIF до пристанище в САЩ или Канада. Документи, фактура, опаковъчен лист, товарителница, протоколи от UL тестове и сертификат за произход се издават в рамките на 3 работни дни след натоварването.

Щайгата включва диаграма за такелаж за шкафа с височина 2200 мм, а нашето ръководство за въвеждане в експлоатация обхваща опциите за мотокар и кран за обекта.

Сервизна мрежа и гаранционни условия

Двугодишната стандартна гаранция обхваща шкафа, клемите, захранващите модули и контролера за защита.

Международен обмен на гаранционни повреди; изпращане на замяна в рамките на 5 работни дни от нашия склад.

Дистанционна OCPP диагностика и актуализации на фърмуера, управлявани от нашите инженери във всички часови зони.

Комплекти резервни части за клиенти от Северна Америка: предпазители, конектори и контролни платки, съхранявани на рафта.

Съветите за годишна поддръжка включват повторни проверки на въртящия момент след първата година и проверка на износването на съединителя на всеки 6 месеца.

Бележки за използване за инсталации в Северна Америка

Грешка: захранване на шкафа от 208V мрежа. Вдясно: осигурете AC480V ±10% трифазен, както предполага UL списъкът.

Грешка: пропускане на средствата за разединяване в полезрението на оборудването. Вдясно: инсталирайте изключвателя според NEC 625 и нашата електрическа схема.

Грешка: заземяване само през тръбопровода. Вдясно: прокарайте специален заземителен проводник на оборудването според ръководството за монтаж.

Грешка: ако приемем, че списъкът на UL обхваща непосочен терминал на трета страна. Правилно: използвайте терминалите, доставени с изброената система.

Грешка: пропускане на инструкциите за AHJ преди захранване. Вдясно: поканете инспектора с UL файла и протоколите от теста в ръка.

Отзиви на оператора за инсталации, включени в списъка на UL

Мрежа за зареждане в Калифорния, Съединените щати пусна в експлоатация два шкафа с мощност 800kW на място в коридора и премина проверка при първото посещение. Единственото оплакване на ръководителя на проекта: щайгата пристигна два дни по-късно от офертата за превоз, което измести пускането в експлоатация за уикенда.

Изпълнител на комунални услуги в Онтарио, Канада, използва диаграмите на 480V окабеляване, за да предложи предварително електрическата работа. Неговата обратна връзка беше, че графикът на въртящия момент му спести обаждане за преработка, въпреки че му се искаше терминалният кабел да е с 0,5 м по-дълъг за неговото оформление на кабината.

Оператор на автопарк в Охайо, Съединените щати управлява 10 оръдия на шкаф за своя склад за камиони. След девет месеца ключалката на съединителя на един терминал се нуждаеше от подмяна; резервната част от кръстосания кораб пристигна за четири дни, а останалата част от станцията никога не спира да зарежда.

ЧЗВ: Сертифициране и инсталиране

Въпрос: Шкафът с мощност 800 kW UL вписан ли е или току-що тестван?

О: Включен в списъка съгласно UL 2202-2022 и UL 2231-2, с текущи фабрични последващи одити.

Въпрос: Защо CE не работи за Съединените щати?

О: Издаването на разрешение и застраховка в САЩ обикновено изискват национално признат списък на лаборатория за изпитване; CE е собствената декларация на производителя.

Въпрос: От какво входно напрежение се нуждае системата?

A: AC480V ±10% при 50/60Hz, стандартната търговска услуга в Северна Америка.

В: NEC 625 изисква ли нещо специално на сайта?

A: Правилно оразмеряване на захранващото устройство, защита от свръхток и средство за изключване в полезрението; нашето ръководство картографира всяко изискване.

В: Могат ли терминалите да бъдат CCS1 и NACS на един и същи шкаф?

О: Да, комплектите конектори се присвояват на терминал по време на поръчката.

В: Необходим ли е трансформатор преди шкафа?

A: Само ако вашата услуга е средно напрежение; от 480V услуга шкафът се свързва директно.

В: С колко оръдия може да работи системата от 800kW?

A: От 2 до 16, смесване на 250A въздушно охлаждане и 600A течно охлаждане.

Въпрос: От какви документи ще се нуждаят моят брокер и AHJ?

A: UL тестови доклади, сертификат за произход, опаковъчен списък и електрическа схема, всички включени в пратката.
