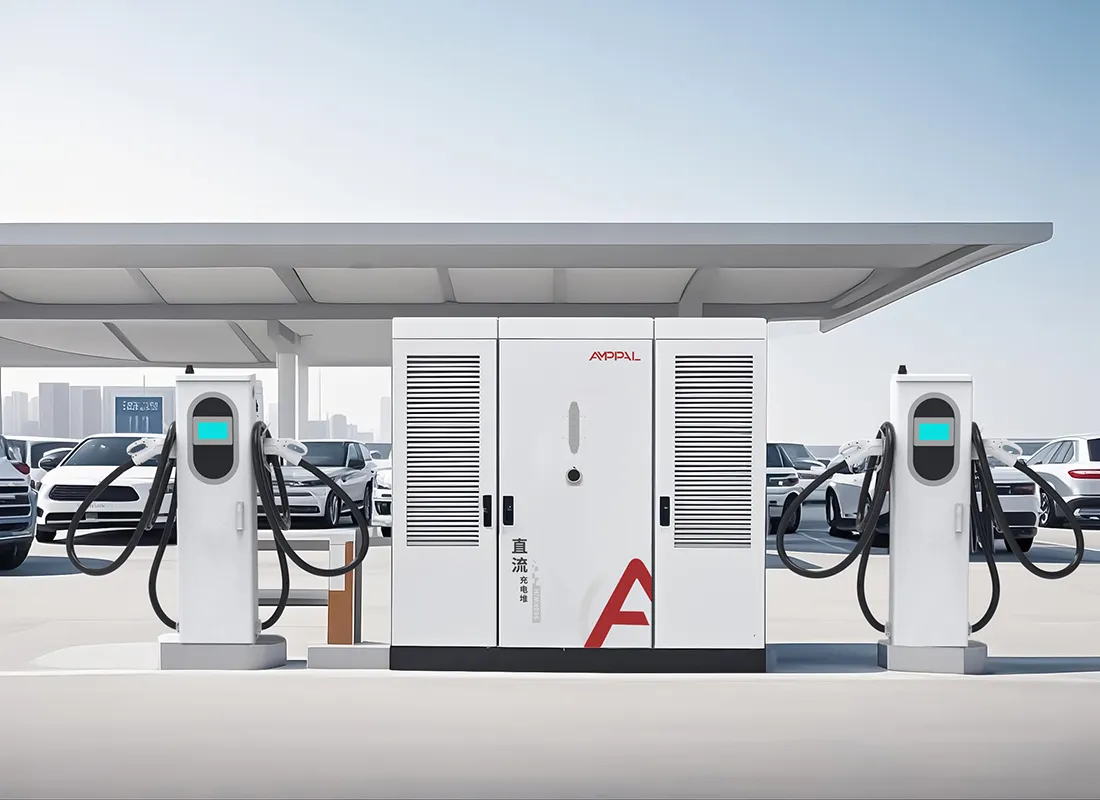

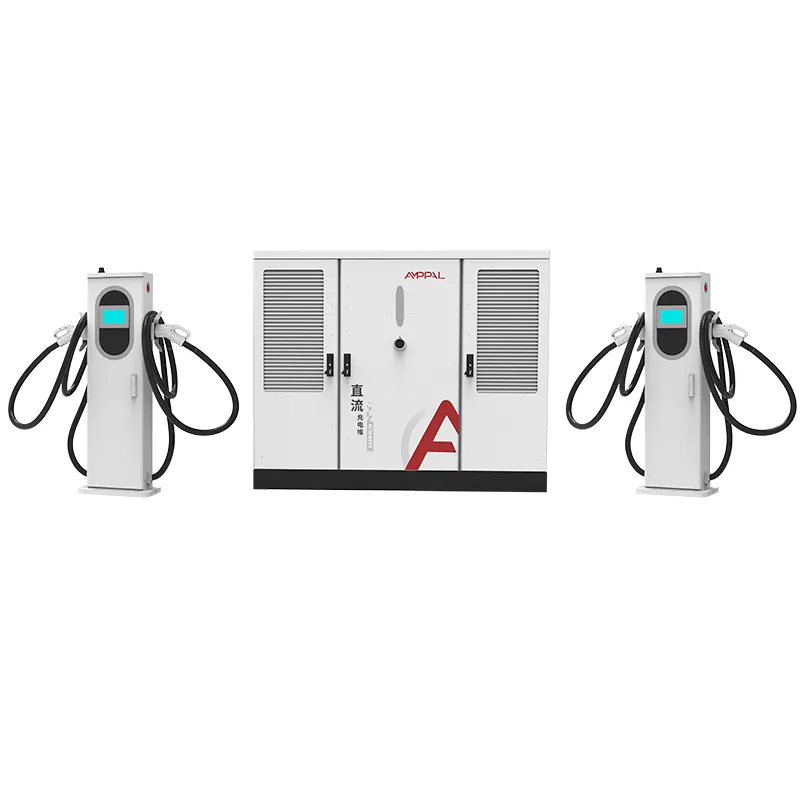

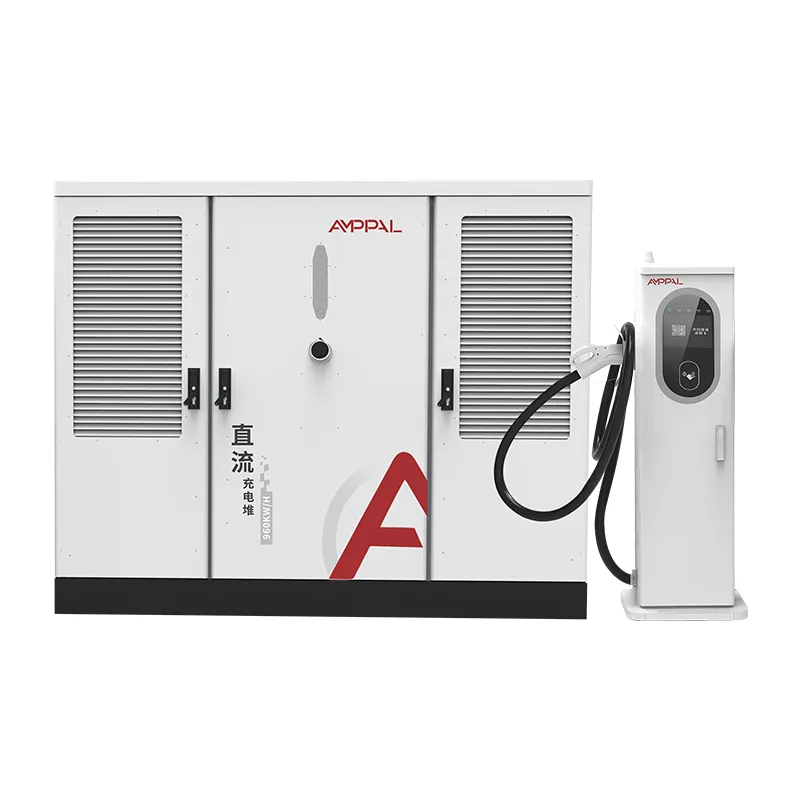

720kW разделен тип ултра-бързо EV зарядно устройство за тежкотоварни EV флотилии

Мащабиране от 2 до 16 пистолета на един шкаф

Сайтът за зареждане е залог на число, което никой не знае: колко коли ще се появят през третата година. Серията AF-DC-720 е създадена да загуби този залог елегантно.

Шкафът е фиксиран на 720kW, но броят на изходите е циферблат, а не решение. Два терминала или шестнадесет, те се свързват към един и същи шкаф, споделят един и същ пул от мощности и докладват на един и същ бекенд на OCPP. Започвате с малко, където трафикът е несигурен, и разширявате, където е доказано.

Тази страница преминава през пътя на разширяване, поведението на опашката при различни преброявания на пистолети и ритъма на поетапно инвестиране, който работи за реални бюджети на станции.

Моделът, който виждаме в 40+ държави за износ, е последователен: операторите, които фазово определят своите терминали, побеждават операторите, които предполагат крайния размер в първия ден.

Защо броят на оръжията определя изживяването на клиентите

Пиковата мощност продава проекта; броят на оръжията решава дали шофьорите да се върнат. Отношенията между тях заслужават по-отблизо.

Повече оръдия означават по-кратко чакане, дори когато пулът от 720kW е непроменен, тъй като мощността на сесия пада, преди водачът да бъде отхвърлен.

Сайт с 16 пистолета и 720kW дава на всяка активна сесия средно около 45kW, достатъчно за бавно, но пълно зареждане; сайт с 4 оръдия дава 180kW на кола.

Математиката на опашката е проста: с 16 пистолета и 15-минутна средна сесия, сайтът освобождава приблизително 60 превозни средства на час при пълно използване.

Бързите и бавните блокове могат да съществуват едновременно: задайте 600A терминали с течно охлаждане на камиони и 250A с въздушно охлаждане на автомобили в един и същи шкаф.

Терминалите могат да се поставят на партиди, така че един и същи шкаф обслужва 4 оръдия през това тримесечие и 8 през следващото тримесечие без второ захранващо помещение.

Дистанционното управление на OCPP ви позволява да ограничите мощността на пистолета по време на пиковите часове на мрежата и да я увеличите през нощта, което променя изживяването, без да променяте хардуера.

Технически спецификации

Сценарии за планиране за 720kW станции

Обекти на магистрала Greenfield се отварят с 4 оръдия и добавят още 4 на всеки шест месеца с нарастването на трафика.

Градски центрове, където наемодателят предоставя подово пространство за кабинета сега и терминални позиции, когато наемателите се регистрират.

Хибриди Depot-plus-public: 2 тежкотоварни отделения с течно охлаждане за флота, 6 отделения с въздушно охлаждане за обществеността, всички в един шкаф.

Временно таксуване или таксуване при събитие, при което конфигурация с 16 терминала е инсталирана за сезон и частично премахната след това.

Многоетапни търгове, при които предприятието одобрява 720kW капацитет веднъж и операторът фазира хардуера.

Логика за споделяне на захранване между 2 до 16 контакта

Контролерът третира 720kW като един пул и всеки терминал като кран. Когато започне сесия, пулът проверява своята заявка спрямо това, което е безплатно, и предоставя мощност; сесиите, които вече се изпълняват, не се прекъсват, те просто виждат как басейнът се свива около тях.

При 16 активни сесии всяка кола получава приблизително 45kW, което все още премества средната EV от 20% до 80% за около час. При 4 активни сесии всяка кола може да тегли до 180kW, а едно превозно средство може да поеме пълните 720kW, ако нищо друго не зарежда.

Настройката за приоритет в OCPP позволява на оператора да защитава отделенията на флота: едно депо може да ограничи обществените терминали до 30kW, като същевременно гарантира 600A за собствените си камиони. Всичко това е конфигурация, а не инженерство.

Заявките за напрежение също имат значение. Изходният обхват 300-1000 VDC покрива автомобилите от клас 400 V и камионите от клас 800 V в една и съща шина, така че нито един пистолет не е блокиран от архитектурата.

Тестване за съответствие и осигуряване на качеството

Гъвкавостта на разширяване не означава нищо, ако сертифицирането не покрива конфигурацията, която доставяте, така че всяка комбинация се тества като система.

Списъкът с UL 2202-2022 и UL 2231-2 се отнася за шкаф с 2 до 16 изхода, а не само за референтна конфигурация.

Тестването на корпуса IP54 обхваща шкафа и клемите; пробите са тествани с водна струя и прах съгласно програмата за изброяване.

Факторът на мощността се измерва при пълно натоварване на всеки шкаф и трябва да е ≥0,99 преди пускане.

48-часово изгаряне преминава всяко устройство през цикли на частично натоварване, пълно натоварване и без натоварване, като данните се записват за всеки сериен номер.

Фабричните проверки на качеството включват одити на въртящия момент, проверки на прокарването на кабелите и окончателен тест за вмъкване на конектора на всеки пистолет.

Вътре в нашата фабрика: робот за заваряване до финален тест

Стъпка 1. CNC щанцоване и лазерно рязане оформят корпусите от стоманени рулони с покритие.

Стъпка 2. Роботите за заваряване на FANUC сглобяват рамки; Абкантите TRUMPF сгъват външните панели.

Стъпка 3. Прахово боядисване и втвърдяване в пещ придават издръжливостта на покритието с рейтинг IP54.

Стъпка 4. Променливотоковото окабеляване на прекъсвачите и разпределението се извършва по променливотоковата линия; Сглобяването на DC модула се извършва отделно.

Стъпка 5. Контролерът за разпределение се флашва с OCPP на клиента и конфигурация за броя на терминалите.

Стъпка 6. Пълен тест за натоварване от 720kW проверява ефективността, фактора на мощността и изходната пулсация.

Стъпка 7. Устройствата изпълняват 48-часовото изгаряне; всяка повреда предизвиква преработване и нов цикъл на изпитване.

Стъпка 8. Окончателна проверка и опаковане; годишният капацитет на завода надхвърля един милион единици, а доставките през 2024 г. надхвърлиха един милион.

Ръководство за оразмеряване: оръжия, мощност и поведение на опашка

Започнете с опашката, която ще приемете. Ако 10-минутното чакане е ограничението, една станция се нуждае от приблизително един пистолет на 12 превозни средства на час при пиково търсене. Това основно правило поставя оживен площад на магистрала с 8 до 16 оръдия, а малък град с 2 до 4.

След това проверете мощността на пистолет. Под средно около 40kW сесиите продължават повече от час и шофьорите си тръгват. Ако вашата прогноза поставя средна мощност под 40kW, отговорът е по-малко оръдия, не повече.

Не купувайте 16 оръдия за обект с 720kW капацитет и дневен обем от 20 коли. Кабинетът го поддържа, но моделът на опашка не се нуждае от него и инвестицията в терминала не работи. Започнете от 4, нараснете до 8, гледайте данните.

Една честна бележка: ако вашият сайт никога няма да надхвърли 4 оръдия и никога няма да видите камиони, интегрирана единица с по-нисък клас на мощност е по-евтиният отговор. Гъвкавостта на разделената архитектура има цена и не трябва да я плащате за ъглов парцел.

Защо операторите на сайтове избират AMPPAL за растеж

Терминалите се поръчват на партиди срещу един шкаф, така че второто разширение струва доставка на терминал, а не нова електрическа инсталация.

15-20 работни дни доставка след одобрение на чертежа и MOQ на един контейнер, който отговаря на поетапно внедряване.

OEM/ODM брандиране, персонализирани дължини на кабели и миксове на конектори на партида, така че всяко разширение да следва пазара.

UL 2202-2022 и UL 2231-2 изброени; CE, CB и TUV за други региони.

Основан през 2014 г. производител с 260+ служители и 40+ държави за износ, плюс 200+ станции, които управляваме сами.

Опаковка, зареждане на контейнери и документи

Шкафът е поставен в дървена кутия със стоманена рамка и повдигащи се уши; терминалите са палетизирани с навити кабели и подплатени конектори. Плановете за товарене се съставят за поръчка, така че 40-футов контейнер с висок куб поема шкафа плюс партидата на терминала, която действително сте поръчали.

Условията са FOB Ningbo или CIF до местоназначението. Комплектът документи, фактурата, опаковъчният лист, товарителницата и протоколите от UL тестове напускат нашия офис в рамките на 3 работни дни след отплаването.

За поетапни проекти можем да разделим пратките, изпращайки първо до шкафа и по-късно терминални партиди, с отделни документи всеки път.

Следпродажбена поддръжка и обслужване на място

Двугодишна стандартна гаранция за шкафа, терминалите, модулите и контролера.

Резервни клеми и силови модули на склад; кръстосана замяна за гаранционни повреди в рамките на 5 работни дни.

Дистанционна OCPP диагностика за настройки на опашка, ограничения на мощността и регистрационни файлове за грешки, без посещение на техник.

Ръководство за пускане в експлоатация за всяка партида за разширяване, включително контролен списък за добавяне на пистолети към работещ шкаф.

Актуализациите на фърмуера и шаблоните за конфигурация се споделят с всеки клиент, така че новите терминали се присъединяват автоматично към пула.

Бележки за употреба за конфигурации с няколко пистолета

Грешка: добавяне на терминали извън номиналните 16 изхода. Вдясно: спрете на 16 и поръчайте втори шкаф, когато опашката го изисква.

Грешка: настройка на всеки пистолет на максимална мощност в бекенда на OCPP. Вдясно: конфигурирайте ограниченията за всеки терминал, така че пулът да не се изчерпва от един щанд.

Грешка: оставяне на неизползваните терминали захранвани през зимата. Вдясно: използвайте режим на готовност за всеки изход, за да намалите загубите на празен ход.

Грешка: смесване на 50Hz и 60Hz региони на едно споделено захранващо устройство. Вдясно: потвърдете, че входът на сайта съответства на AC480V ±10% при 50/60Hz преди инсталиране.

Грешка: пропускане на тримесечното почистване на филтъра на въздушно охлажданите терминали, тъй като броят на пистолетите расте. Вдясно: поставете поддръжката на терминала по график, който се мащабира с броя на изходите.

Какво казват операторите на станция след шест месеца

Оператор на магистрала в Тексас, Съединените щати отвори врати с 6 оръдия на шкаф от 720kW и разшири до 12 след пет месеца. Неговият доклад: втората партида терминал беше онлайн за два дни и шкафът никога не трябваше да се отваря по време на разширяването.

Мениджър на автобусно депо в Баку, Азербайджан, управлява 16 оръдия на един шкаф и се оплаква само, че таблото за управление на OCPP не показва хронологията на сесиите за всеки пистолет достатъчно назад за неговите месечни отчети. Самият хардуер е регистрирал 99,2% време на работа.

Разработчик на търговски център в Дубай, ОАЕ, започна с 4 оръдия на 720kW и описва опашката като управляема, но признава, че е подценил колко шофьори ще таксуват по време на вечерния пик и планира втори шкаф, вместо да натиска всичките 16 оръдия на това място.

ЧЗВ: Мащабиране на вашата станция

В: Може ли шкафът от 720kW наистина да започне с 2 пистолета?

О: Да, минималната поръчка е 2 терминала; повече се добавят по-късно срещу същия шкаф.

Въпрос: Колко време отнема добавянето на терминали към работеща станция?

О: Обикновено един работен ден за монтаж, окабеляване и OCPP конфигурация.

В: Какво се случва с мощността на пистолет, когато сайтът се запълни?

A: Басейнът се разделя равномерно по заявка; при 16 сесии всеки получава около 45kW, при 4 сесии около 180kW.

Въпрос: Имам ли нужда от по-голяма хранилка, ако добавя пушки по-късно?

A: No, the 720kW input stays the same; променя се само хардуерът на изхода.

Въпрос: Могат ли камиони и коли да споделят шкафа?

О: Да, с 600A терминали с течно охлаждане за камиони и 250A с въздушно охлаждане за автомобили.

Въпрос: 16 пистолета ли е твърдата граница?

О: Да за шкаф; освен това добавете втори кабинет и дръжте сайтовете разделени в OCPP.

Въпрос: Кои конектори могат да носят терминалите?

A: CCS1, CCS2, GB/T, CHAdeMO и NACS, присвоени на терминал.

Въпрос: Какво е времето за доставка за поетапно внедряване?

О: Всяка партида се изпраща 15-20 работни дни след одобрението на чертежа, така че поетапното разпределяне не ви забавя.
