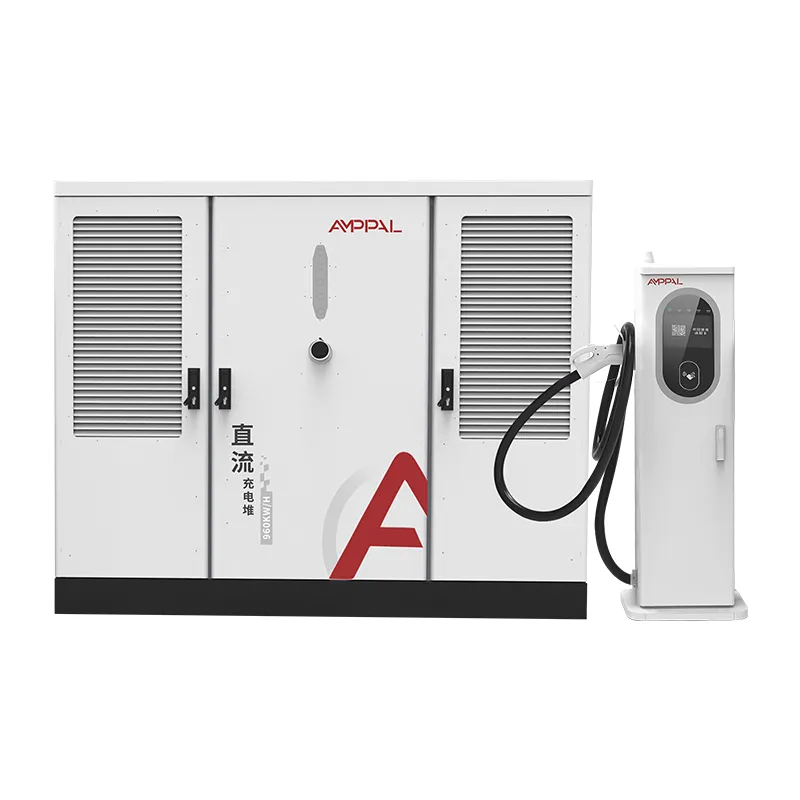

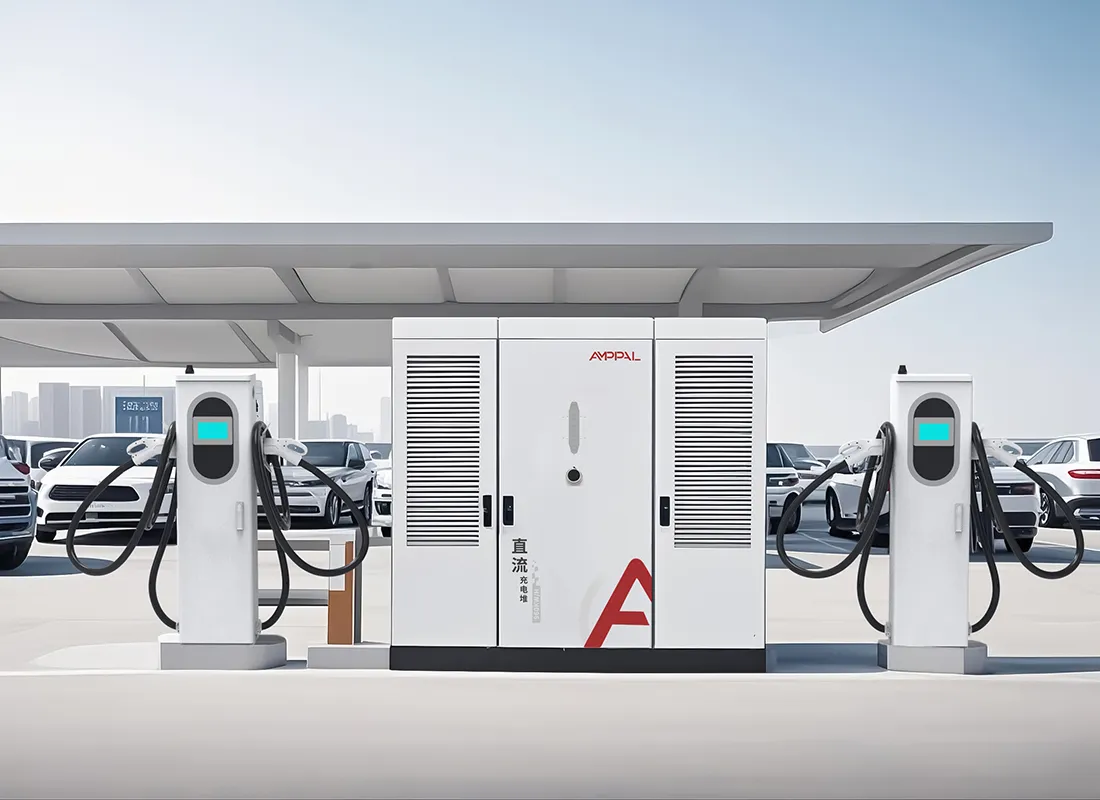

600kW DC ултра-бърза EV система за зареждане от разделен тип за големи центрове за зареждане

Архитектура от разделен тип: какво наистина ви печели разделянето на шкафа

Повечето места за зареждане са разположени наобратно: най-тежкото и най-шумно оборудване в крайна сметка стои в средата на зоната за паркиране, до колите. Системата от разделен тип обръща това. Захранващият шкаф с размери 2200 x 1800 x 1000 mm, частта, която извършва преобразуване от променлив ток към постоянен ток и пренася 65 dB шум от вентилатора, отива в ъгъл, сервизно помещение или зад ограда. Това, което стои до превозното средство, е само терминалът, дозатор с размери 1517 x 650 x 300 mm с кабел и конектор.

Това разделяне звучи просто, но променя почти всичко за това как се изгражда и управлява една станция. Тежкото входно окабеляване минава към шкафа веднъж; DC захранването към всеки терминал е кратко и лесно за маршрутизиране под залива. Спрете да спорите с хазяите за квадратура, защото най-скъпите квадратни метри в една сграда са тези под кола.

Основни предимства на 600kW сплит система

Шест практически разлики разделят това оформление от интегриран 600kW шкаф и нито една от тях не е козметична.

Поставянето на шкафа е безплатно: поставете захранващия блок в машинно помещение, ограден ъгъл или под навес, докато терминалът заема само малкото парче до залива.

Растежът означава добавяне на терминали, а не шкафове. Сайт, който започва с 4 пистолета, може да се премести на 8 или 12, като използва същия шкаф, тъй като броят на мощностите и изходите са независими решения.

Дефектен дозатор спира едно отделение, а не станцията. Сменете терминал за около 30 минути, докато другите оръжия продължават да се зареждат.

Топлината и шумът напускат пътническата зона. Феновете живеят с кабинета, така че шофьорите чакат в тишина.

Кабелите остават къси. DC връзката между шкафа и терминала е оразмерена за отсека, а не за цялата партида, което намалява инсталираните разходи за щанд.

Един шкаф, от 2 до 16 пистолета. Броят на терминалите се избира по време на поръчката и се променя по-късно, така че вашата инвестиция в мощност не е заключена към днешния трафик.

Технически спецификации

Къде сплит система от 600kW си заслужава мястото

Флотски депа, където автобуси или камиони паркират в редици, а помещението за захранване може да се намира на задната стена.

Площади по магистрали, където пространството на бордюра до щанда струва повече от отпечатъка на кабинета.

Преустройства на бензиностанции, където съществува конструкцията на навеса, но стаята с павилиона е единственото закрито място.

Градски обекти с ограничения на шума: терминалът е безшумен и шумният хардуер е затворен далеч от домовете.

Многоетажни паркинги, където приземният етаж е запазен за превозни средства, а кабинетът живее в обслужващ коридор.

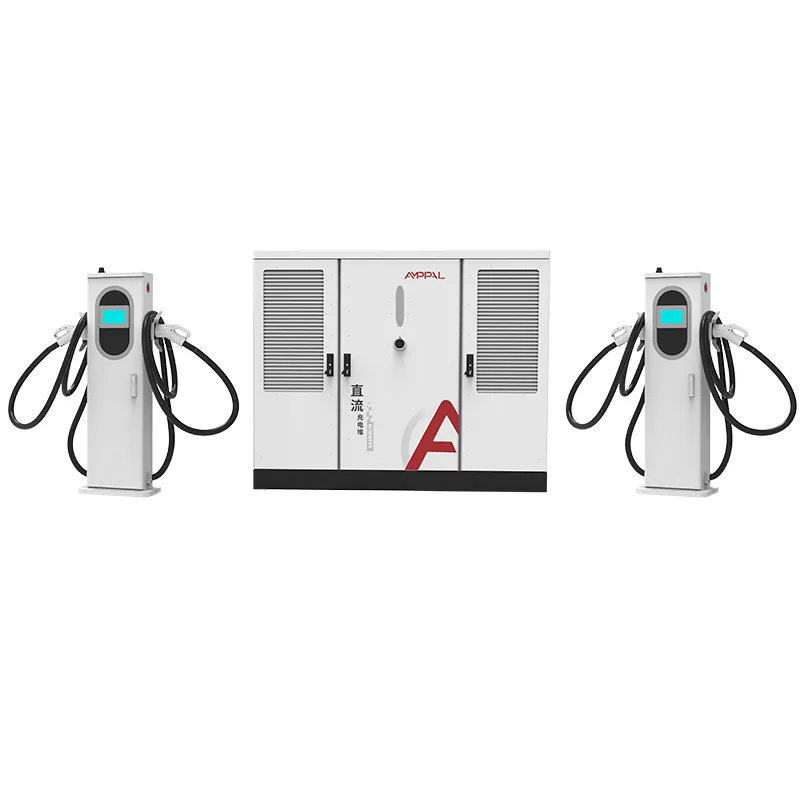

Как си сътрудничат захранващият шкаф и терминалите

Вътре в шкафа токоизправителните модули преобразуват AC480V ±10% вход в 300-1000VDC шина с постоянна мощност. Контролер от страната на шкафа говори с всеки терминал през DC връзката и решава в реално време колко от 600kW получава всеки активен пистолет.

Терминалите са умишлено прости: те държат конектора, управлението на кабела, плащането или ръкостискането на OCPP и, във варианта с течно охлаждане, охладителен контур с рейтинг 600A. Тъй като интелигентността живее в шкафа, надграждането на обект от терминали с въздушно охлаждане 250A до такива с течно охлаждане 600A не изисква нов захранващ блок.

Когато кола спре, системата прочита нейното искане за напрежение, разпределя мощност и се засилва. Когато сесията приключи, тази част от групата с мощност 600kW се предава на следващото превозно средство в рамките на секунди. Станциите на OCPP 1.6 или 2.0 могат да наблюдават и покриват целия сайт дистанционно.

Сертифициране и осигуряване на качеството

Серията AF-DC-600 напуска нашата фабрика Yueqing със сертификатите, изисквани от северноамериканските проекти, подкрепени от тестове, които всяка единица повтаря преди опаковането.

UL 2202-2022 за оборудване на системата за зареждане на EV и UL 2231-2 за системата за защита на персонала; и двете се появяват на етикета на устройството.

Защита от проникване IP54, проверена чрез тестове за прах и водна струя върху пробни кутии.

96-часов солен спрей върху шкафа и корпусите на клемите, за крайбрежни обекти.

Всеки шкаф провежда изгаряне при пълен товар преди поставяне в каси; записите от тестовете се водят по сериен номер.

Маркировките CE, CB и TUV покриват пазарите, които ги използват, така че една производствена линия обслужва над 40 страни.

Как сглобяваме серията AF-DC-600

Стъпка 1. Стоманените рулони се изрязват и щанцоват на револверни преси с ЦПУ, след което се изрязват с лазер там, където профилите го изискват.

Стъпка 2. Ръцете на роботите на FANUC заваряват рамката на шкафа и корпусите на терминалите на същите линии, използвани за експортни единици с голям обем.

Стъпка 3. Машините за огъване на TRUMPF сгъват панелите; корпусите са прахово боядисани и втвърдени в пещ.

Стъпка 4. Компонентите от страната на променлив ток, прекъсвачи, контактори и разпределение се свързват на специална поточна линия за променлив ток.

Стъпка 5. Токоизправителните модули и контролерът се монтират на DC линията, като се държат отделно от работата с променлив ток, за да се избегне кръстосано замърсяване.

Стъпка 6. Всеки шкаф се зарежда до пълните 600kW на резистивна товарна банка и се проверява за ефективност, фактор на мощността и пулсации.

Стъпка 7. Устройствата изпълняват 48-часово изгаряне с циклични натоварвания; повреди се преработват и тестват отново, не се изпращат.

Стъпка 8. Окончателната инспекция проверява въртящия момент, маршрутизирането на кабела, етикетите и серийните записи преди опаковане.

Дали сплит системата е правилното оформление за вашия сайт?

Изберете разделяне, ако планирате да се разраствате, ако зоната за паркиране е ценна или ако трябва да изолирате шума и топлината. Изберете го, ако вашето сервизно помещение може да поеме шкаф с височина 2200 mm и мястото има пътека за DC захранване.

Пропуснете го, ако управлявате един сайт с 2 пистолета без план за разширяване: интегрирана единица струва по-малко и се инсталира по-бързо. Пропуснете го, ако сайтът изобщо няма място за голям шкаф, и го пропуснете, ако трафикът е под около четири сесии на ден на пистолет, защото математиката за изплащане рядко работи при това използване.

Когато се съмнявате, изпратете ни плана на сайта. Ние изчисляваме дължината на DC кабела, спада на напрежението и броя на клемите, преди да се ангажирате.

Защо купувачите ни сравняват благоприятно за сплит системи

Директно фабрично ценообразуване от Zhejiang Anfu New Energy Technology Co., Ltd., производител, основан през 2014 г. с 260+ служители.

Доставка до 15-20 работни дни след одобрение на чертежа; MOQ започва от един контейнер.

UL 2202-2022 и UL 2231-2 са изброени, не са самодекларирани.

OEM/ODM: вашето лого, вашият HMI цвят, вашата дължина на кабела, вашите настройки на OCPP сървъра.

Над 200-те зарядни станции, които управляваме сами, ни дават оперативни данни, които всъщност използваме в дизайна.

Опаковка и доставка

Шкафът се доставя в дървена щайга със стоманена рамка с приблизително 2300 x 1900 x 1150 mm, с подплата и точки за повдигане; терминалите се движат върху палети с кабели, навити и защитени. 40-футов контейнер с висок куб побира един шкаф и до осем терминала, в зависимост от сместа.

Изпращаме FOB Ningbo или CIF до вашето пристанище. Търговската фактура, опаковъчният лист, товарителницата и протоколите от UL тестове се издават в рамките на 3 работни дни след натоварването.

За поръчки, свързани със САЩ, ние подготвяме допълнителната документация, която вашият брокер изисква, включително сертификат за произход.

Следпродажбено обслужване и резервни части

Двугодишната стандартна гаранция обхваща захранващи модули, терминали и контролер; modules are replaced, not repaired in the field.

Резервни клеми и захранващи модули са складирани за бързо изпращане; единица за смяна може да бъде изпратена, преди да върнете дефектната.

OCPP позволява дистанционна диагностика: нашите инженери четат регистрационни файлове и коригират параметрите без посещение на място.

24-часов отговор на гаранционни рекламации чрез имейл или WhatsApp; изпращане на замяна в рамките на 5 работни дни.

Съвети за поддръжка: почиствайте терминалните филтри на тримесечие, проверявайте въртящия момент на прекъсванията ежегодно и прилагайте актуализации на фърмуера, когато бъдат пуснати.

Бележки за инсталиране и използване

Грешка: монтиране на терминала там, където кабелът за постоянен ток трябва да пресече платното на превозното средство. Вдясно: насочете фуража под залива или покрай защитена стена, така че да не може да бъде преодолян.

Грешка: блокиране на задния вентилационен панел на шкафа. Вдясно: оставете 500 мм свободно пространство зад и над шкафа за въздушен поток.

Грешка: използване на клемата като дърпаща котва за кабела. Вдясно: насочете кабела на ръка и оставете облекчаването на напрежението да поеме товара.

Грешка: оставяне на станцията с OCPP идентификационни данни по подразбиране. Правилно: променете паролите и активирайте отдалечено наблюдение преди първата клиентска сесия.

Грешка: ако приемем, че всеки пистолет може да черпи 600 kW наведнъж. Вдясно: планирайте сесии, като знаете, че мощността се споделя между 2-16 пистолета.

Обратна връзка от полето за 600kW сплит модул

Оператор на флота в Джеда, Саудитска Арабия управлява три 600kW разделени шкафа в депо с 26 отделения. Неговият коментар след осем месеца: терминалите издържаха добре през лятото, но стаята с кабинета имаше нужда от втори климатик. Той е смалил стаята, а не зарядното.

Разработчик на обект в Казахстан сдвои шкафа с осем въздушно охлаждани терминала на площад на магистрала. Решаващият фактор, каза ни той, е възможността да добавим още четири терминала по-късно, без да докосваме помещението за захранване, а вентилаторите от 65 dB никога не достигат до зоната за изчакване на водачите.

Дистрибутор в Мексико Сити повдигна обратния проблем: кабелът на терминала е твърд, когато е нов. Той се разхлабва след няколко седмици употреба и сега ние предварително огъваме кабелите във фабриката, преди да ги изпратим. Неговият флот от десет единици не е виждал повреда на нито един модул оттогава.

Често задавани въпроси

В: Мога ли да добавя още оръжия към сплит система с мощност 600kW по-късно?

A: Да. Броят на терминалите се задава в момента на поръчката, но се променя по-късно; шкафът вече поддържа 2-16 пистолета.

В: Терминалът наистина ли е безшумен?

О: Стандартният терминал с въздушно охлаждане е почти безшумен; този с течно охлаждане бръмчи толкова силно, колкото настолен компютър.

В: Какво входно напрежение ми трябва на място?

A: AC480V ±10% при 50/60Hz, северноамериканският търговски стандарт.

В: Може ли един шкаф да захранва терминали на различни места?

A: В рамките на практическото разстояние на кабела, да; ние изчисляваме спада на напрежението и размера на кабела от вашия план на обекта.

В: Системата има ли нужда от трансформатор?

A: Повечето сайтове захранват шкафа директно от 480V мрежа; ако вашата комунална мрежа доставя средно напрежение, трансформаторът се изключва първо.

Въпрос: Какво се случва, ако един захранващ модул се повреди?

A: Кабинетът намалява според дела на този модул и продължава да таксува; сменяте модула, докато останалата част от станцията работи.

Въпрос: Кои конектори са налични?

A: CCS1, CCS2, GB/T, CHAdeMO и NACS във всяка комбинация между терминалите.

В: Сплит система от 600kW прекалена ли е за малък град?

О: За ъглов сайт с 2 оръдия, да, интегрирана единица е по-евтина; за всеки сайт с план за растеж, не.
