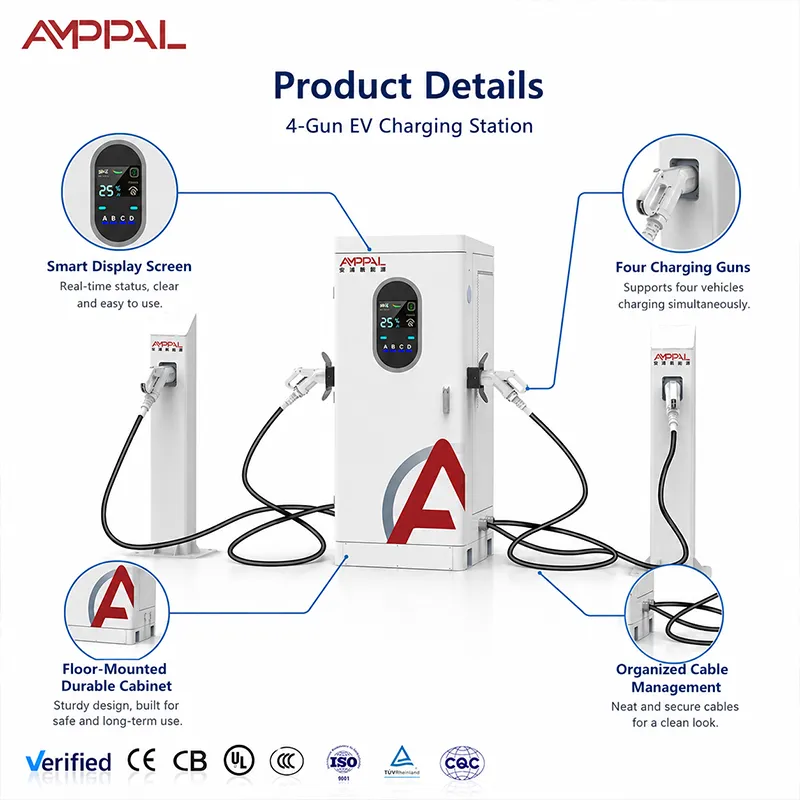

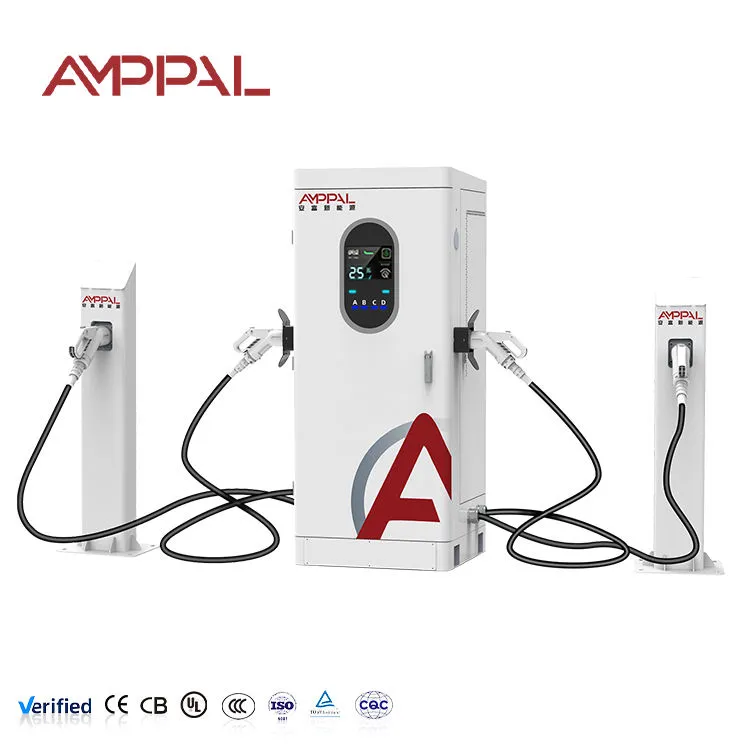

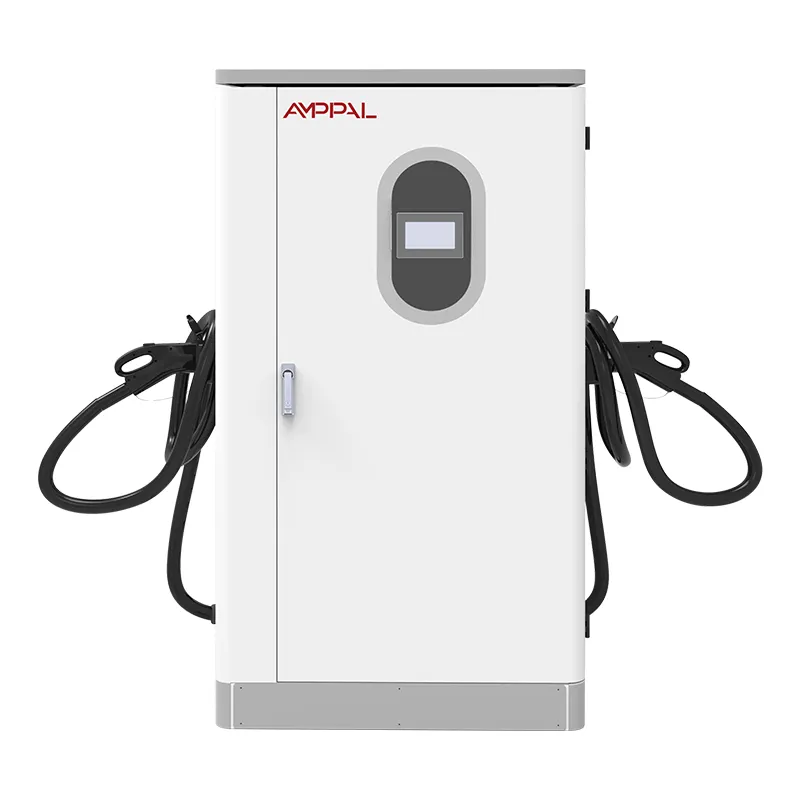

360kW Multi-Gun Ultra-Fast EV станция за зареждане за центрове за зареждане на магистрали

Какво 360kW шкаф изисква от мястото около него

Преди да бъде изтеглен първият кабел, шкаф с мощност 360kW принуждава собственика на обекта да отговори на въпрос, който повечето инсталатори избягват: откъде идва енергията при пълно натоварване? AF-DC-360-Y-D-Z-4-H е интегрирано DC зарядно устройство с четири пистолета, което черпи до 360kW от едно захранване AC380V и го разпределя между позиции A/B/C/D. На хартия това е зарядно устройство; на практика това е малък трафопост със сензорен екран. Кабинетът с радост ще поиска пълния си принос - въпросът е дали вашият трансформатор, фидер и тарифна структура могат да поемат удара без драма.

Ето защо тази страница е написана за инженери по проекти и собственици на обекти, а не само за снабдяване: входящ капацитет, такси за търсене, топлинно поведение при пълна мощност с четири пистолета и ролята на LED светлинната лента в голяма част. Вземете правилно тези четири и кабинетът е скучно надежден. Сбъркайте ги и всяка месечна сметка е изненада.

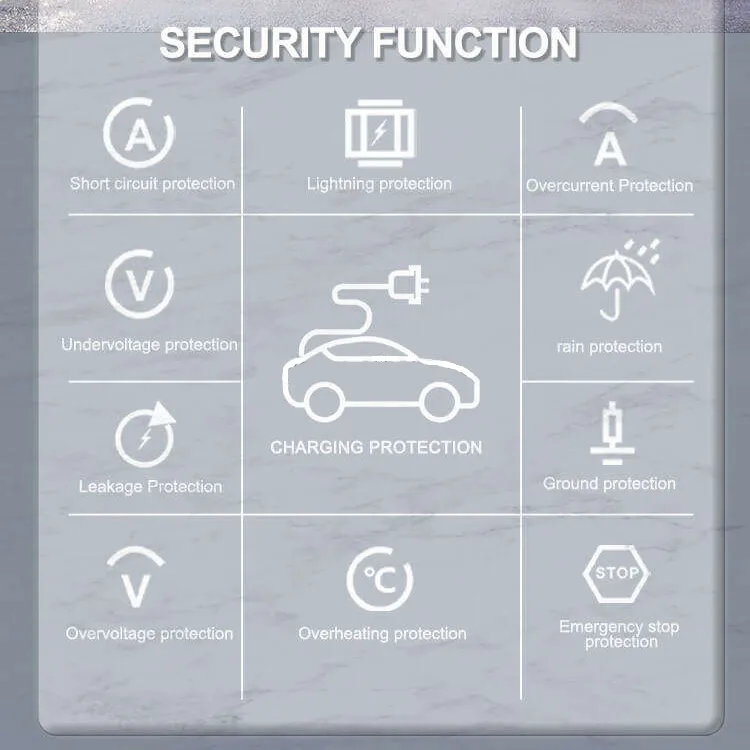

Дизайнерски решения, които имат значение при пълно натоварване с четири оръдия

Пълните 360kW са достижими, но рядко: при тавана от 250A самотна кола с 800V поема до 200kW; пълният пул се появява, когато няколко 800V превозни средства се зареждат заедно — дизайн за средното, а не за маркетинговото число.

OCPP 1.6/2.0 управление на натоварването ограничава общото потребление от бекенда, така че шкафът може да живее на захранване, по-малко от 360kW.

Удобен за съхранение: шкафът се справя добре с буферите на батерията — зареждайте буфера извън пиковите часове, оставете го да носи сутрешния прилив, намалете таксите за потребление.

Намаляването на мощността е публикувано, не е открито: термичната крива показва каква мощност е устойчива при 50C околна температура с всичките четири горещи пистолета.

LED светлинната лента се удвоява като обозначение на парцела през нощта: цветните състояния (неактивен/зареждане/повреда) се четат от 30 метра, така че шофьорите да спрат да обикалят.

Измерването на пистолет и пълната OCPP телеметрия захранват системата за управление на енергията, в която живеят операторите на хъбове.

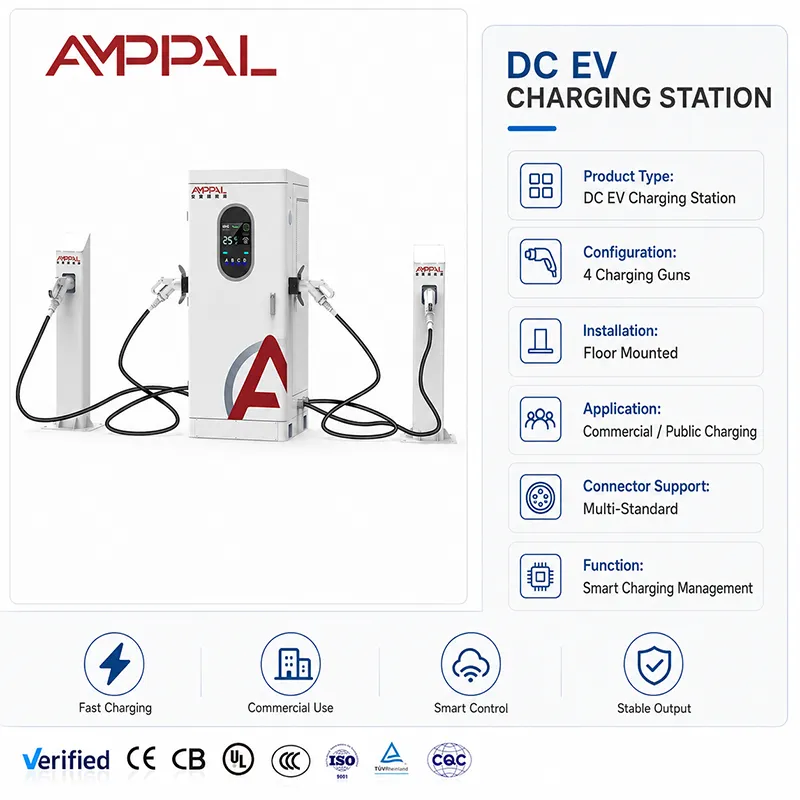

Технически спецификации

Къде принадлежи 360kW шкаф (и къде не)

Площади за обслужване на магистрали с истински трансформаторен бюджет и 24-часов трафик.

Центрове за градски автопарк, електрифициращи десетки превозни средства за една нощ, със слънчева енергия или съхранение на място.

Логистика и точки за трансфер на товари, където камиони и микробуси пристигат на вълни.

Предните дворове на летището и автобусния терминал с дълъг престой и висока производителност.

Не за обекти под 250 kW налична входна мощност — шкафът е честен за това, от което се нуждае, и такъв трябва да бъде и сайтът.

Топлинна стратегия и намаляване на мощността при пълна мощност

Шкафът дърпа 360kW само когато обектът го позволява и превозните средства го изискват. Вътре, принудителен въздух охлажда захранващите модули, като всмукателният отвор е от вентилираната страна; контролерът следи температурите на модула непрекъснато и коригира изхода по публикуваната крива на понижаване, преди нещо да се изключи. Горещ августовски следобед при 50C може да доведе до ограничение на производството под номиналното - умишлена търговия, а не провал.

От страна на мрежата, аритметиката е ясна: 360 kW при трифазно захранване от 380 V означава приблизително 550 A мрежов ток при пълно натоварване, което определя вашия прекъсвач, напречно сечение на кабела и височина на трансформатора. Повечето хъбове захранват шкафа от 400-500kVA трансформатор или разделят сайта на две захранвания. OCPP управлението на натоварването може също така да ограничи шкафа до, да речем, 300kW по време на прозорците на пиковите мощности, докато буферът на батерията покрива останалото - шкафът третира капака като нова обща стойност и го разделя между натоварените оръдия.

LED лентата печели своето запазване в този мащаб. На тъмен, оживен преден двор цветът и мигащият му модел казват на водача от 30 метра кой пистолет е свободен, кой зарежда, кой е повреден. По-малко кръгови обиколки означават по-къси опашки, а OCPP данните за пистолет ви позволяват да проверите ефекта на лентата върху пропускателната способност след месец.

Сертификационната пътека на шкаф с хъб мащаб

Тестване на пълен шкаф: електромагнитна съвместимост, диелектрична устойчивост, защитно заземяване — файлът, който инженерът на оператора на вашата мрежа всъщност ще отвори.

96-часов солен спрей върху корпуса и пистолетите; крайбрежните центрове приемат това сериозно.

50C термично накисване с публикувани данни за намаляване на мощността.

IP54 проверка на проникване на уплътнения и уплътнения.

CE, TUV, UL, CB, CCC ток, плюс сериализирани записи за тестове във вида на изработката на единица.

Преглед на фабриката: Къде е построен шкафът с мощност 360kW

1. TRUMPF лазерно рязане и CNC огъване в Yueqing; прахово покритие с партидно вземане на проби от солен спрей.

2. PCBA на специалната DC линия, отделно от AC модула.

3. Интеграция на шина с контролиран въртящ момент и захранващ модул — при 360kW хлабавата връзка е риск от пожар, така че всяка връзка се записва.

4. Окабеляване с четири пистолета с контактори за всяка позиция и измерване.

5. Флаш фърмуер и OCPP ръкостискане срещу тестов бекенд, включително скриптове за управление на натоварването.

6. Прегаряне при пълно натоварване на резисторна банка с регистрационни файлове за единица.

7. Окончателна проверка на качеството и сериализация.

8. Опаковане — стандартното време за доставка е 15-20 работни дни, а линията с годишен капацитет от 1 милион единици поддържа големите поръчки по график.

Избор на хъб шкаф: захранване, мрежа и всичко между тях

Започнете с решетката, а не с шкафа. Попитайте какво може да доставя вашата връзка непрекъснато, а не какво може да оцелее за минута. Ако отговорът е под 300kW, шкаф от 360kW трябва да работи с OCPP затваряне или съхранение — или трябва да намалите размера до 240kW и да похарчите спестените пари за второ устройство по-късно.

Когато този шкаф е грешен отговор: сайт, който вижда едно превозно средство наведнъж, не се нуждае от четири пистолета; сайт без път за надграждане на трансформатор не може да го хоства честно; и сайт, чиято тарифа наказва високото едновременно търсене, се нуждае от план за съхранение и ограничаване, подписан преди покупката, а не след първата сметка.

Бележки за обществени поръчки за проекти с голям център

Проектите на хъба живеят или умират на базата на документация: CE, TUV, UL, CB, CCC сертификати плюс сериализирани тестови записи се доставят с поръчката, а нашето експортно бюро подготвя пълния комплект документи за 40+ държави.

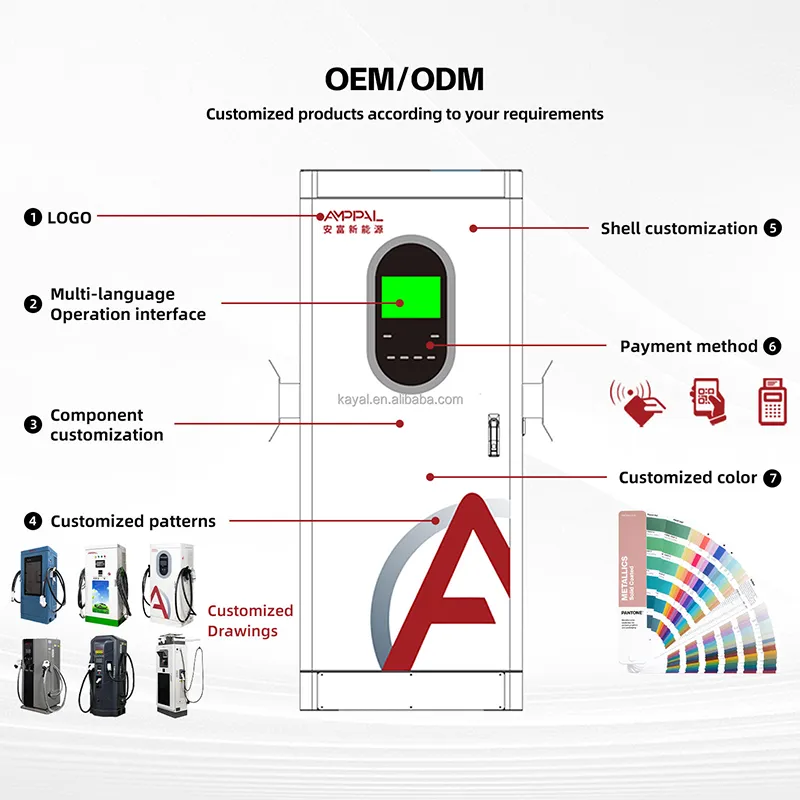

OEM/ODM в мащаб на хъб: корпоративна ливрея, именуване на бекенда, конфигурация на конектор за всяка позиция (CCS1/CCS2/GB/T/CHAdeMO/NACS) при поръчка.

15-20 работни дни време за изпълнение с производствени слотове за поръчки на няколко единици; MOQ условия за модел в офертата.

Фабриката е оператор: 200+ станции, управлявани от нашия собствен екип, и 500 единици с течно охлаждане, доставени за проекта за зелен водород на Саудитска Арабия NEOM — референции в мащаб на хъб, не само лабораторни данни.

Специалист по „малък гигант“ с 260 души, основан през 2014 г. в Yueqing, изнасящ в над 40 държави — един завод, един отговорен собственик.

Планиране на товарни превози за внедряване на Hub-Scale

Всеки шкаф се доставя изправен в дървена щайга с размери около 2,0 x 0,95 x 1,0 m с отделения за пистолети, изрязани от пяна; брутното тегло и размерите на кутията са в опаковъчния списък преди изпращане. Хъб разгръщанията на няколко шкафа споделят един производствен слот и един прозорец за доставка.

Подреждането на контейнери се потвърждава при поръчка — шест каси подред на 40 фута щаб съгласно нашия стандартен план, проверявани отново спрямо действителните размери всеки път. Резервните модули и комплектите пистолети пътуват в един и същи контейнер, за да поддържат частите за пускане в експлоатация заедно.

Търговски условия FOB, CIF, CFR или DDP от Yueqing с пълни документи за износ. За проекти на хъбове ние също предоставяме досието за инсталиране: електрическа схема, чертеж на фундамента и ръководство за конфигурация за управление на натоварването.

Поддържаща структура за хъб оператори

Две години на кабинет. В мащаб на главина препоръчваме да държите един резервен модул и един комплект пистолет на място, вместо да чакате на товара.

48-часово изпращане на запасени резервни части от Zhejiang, когато резервната на място се използва.

Дистанционна OCPP диагностика и поддръжка на фърмуера; скриптове за управление на натоварването, настроени с нашите инженери.

Прозорец за тримесечна поддръжка: почистване на филтъра, повторно затягане на шината, проверени всички четири контакта на пистолета.

Надзор при пускане в експлоатация чрез видеообаждане, плюс документ за предаване на операциите за вашия персонал на смяна.

Правила за работа на ниво обект за 360kW

Грешка: оставяне на кабинета да работи неограничено в тарифа с брутални такси за търсене. Вдясно: задаване на ограничения за натоварване на OCPP за времеви прозорец — енергията пристига по-късно, сметката намалява.

Грешка: блокиране на всмукателната страна с табели или стълбове. Вдясно: 40 см свободно пространство и ежемесечна проверка на филтъра; въздушният поток е охладителната система.

Грешка: очакват се пълни 360kW при 50C околна температура. Правилно: четене на кривата на понижаване в ръководството и казване на екипа на сайта какво наистина доставя август.

Грешка: паркирайте резервния модул на влажно място. Вдясно: съхраняване на резервни части на закрито; влажен модул, инсталиран месеци по-късно, се поврежда рано и обвинява зарядното устройство.

Грешка: използване на цветовете на LED лентата като декорация. Правилно: стандартизиране на значенията на цветовете върху табелите на обекта, така че нощните шофьори да ги разчитат незабавно.

Бележки на оператора от хъбове с висока пропускателна способност

Оператор на магистрален сервиз в Саудитска Арабия съчетава шкафа с буферна батерия и слънчева енергия на покрива. В пиковия сезон буферът носи сутрешния прилив, докато решетката остава под капачката си; той приписва управлението на натоварването на OCPP за запазване на сметката за търсене. Неговото оплакване: при 50C корпусът се деформира по-рано, отколкото очакваше — кривата на ръководството беше правилна, но му се искаше продажбите да бяха повели с нея.

Логистичен център в Германия управлява камиони и микробуси през два шкафа. LED лентата осезаемо намалява обикалянето през нощта - водачите се стремят към зелената лента, вместо към екраните за четене. Незначителен проблем: касите на първия контейнер нямаха очи за повдигане, така че неговият екипаж постави ремъци; добавихме очи към по-късни пратки.

Градско депо в Турция интегрира шкафа със своята система за управление на енергията; OCPP данните за оръдие вече подават месечни отчети за разходите на флота. Малкото недоволство: актуализациите на фърмуера се нуждаят от период за поддръжка, който 24-часово депо трябва да планира около – планирането на дистанционно актуализиране е в нашата пътна карта.

ЧЗВ за хъб и мрежа

Въпрос: Какъв трансформатор ми е необходим за шкаф с мощност 360kW?

A: Планирайте линейния ток при пълно натоварване от приблизително 550A при захранване от 380V; повечето сайтове използват 400-500kVA трансформатор или разделят на две захранвания. Потвърдете местното напрежение и код преди поръчка.

В: Може ли шкафът да работи с по-малка връзка?

О: Да — OCPP управлението на натоварването ограничава общото потребление от бекенда, така че шкафът може да работи с, да речем, 250kW надбавка чрез дроселиране по време на пикове. Купувате пълния шкаф и по-късно увеличавате решетката.

В: Как се сдвоява мястото за съхранение с този шкаф?

О: Заредете батерията извън пиковите часове, разредете я в сутрешната бързина и оставете капачката на шкафа да поддържа решетката под прага на изискване за зареждане. Нашите инженери ще прегледат схемата за управление с вашия интегратор.

Въпрос: Пълната мощност на четири пистолета прегрява ли шкафа?

О: Контролерът се подстригва по публикуваната крива на понижаване преди всяко пътуване. При температура на околната среда 50C пълните 360kW може да не са устойчиви за дълги сесии; кривата на ръководството ви казва какво да очаквате.

Въпрос: Какъв е действителният максимум за една кола?

О: Ограничено от тавана от 250 A: около 200kW при 800V, около 100kW при 400V. Пълните 360kW се появяват само когато няколко 800V превозни средства споделят басейна.

Въпрос: Кои конектори мога да конфигурирам?

A: CCS1, CCS2, GB/T, CHAdeMO и NACS, присвоени на позиция по време на поръчката. Смесените конфигурации за смесени автопаркове са стандартни.

Въпрос: Какви резервни части трябва да има хъб на място?

О: Нашият съвет е един захранващ модул и един пистолет на шкаф; и двата са с възможност за гореща смяна и са обхванати от двугодишната гаранция, с 48-часова доставка при изчерпване на запасите на място.

В: Време за изпълнение и документи за внедряване на 3-5 шкафа?

A: 15-20 работни дни от депозита; щайгите се изпращат в един прозорец с пълни документи за износ, сериализирани тестови записи и досие за инсталиране.
