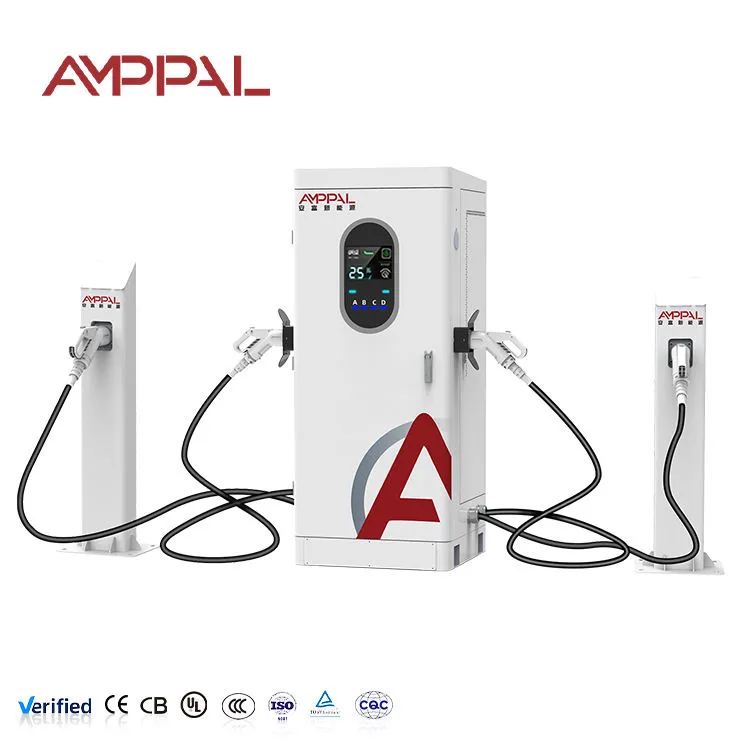

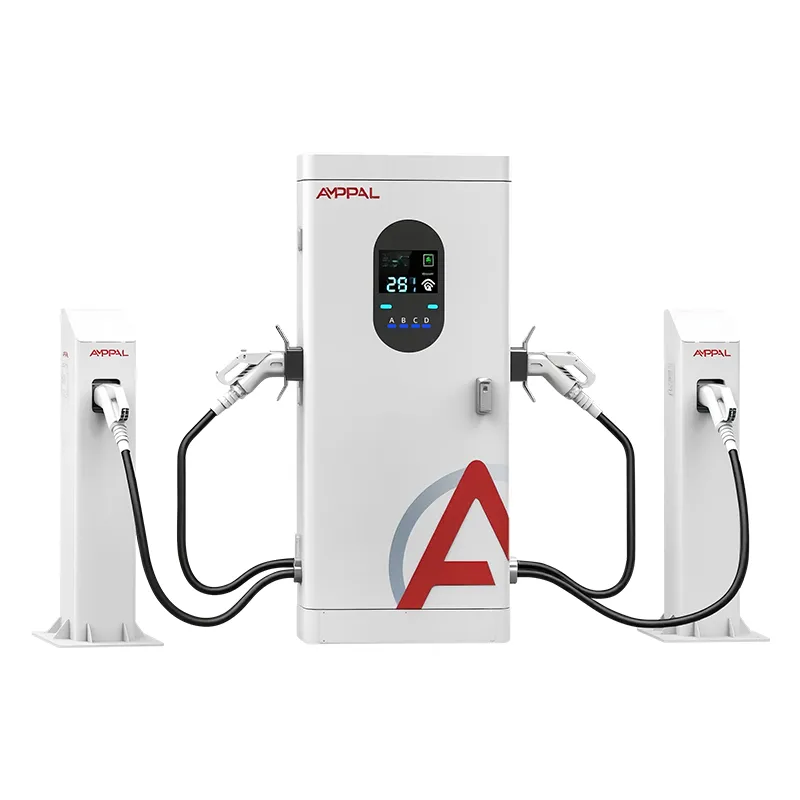

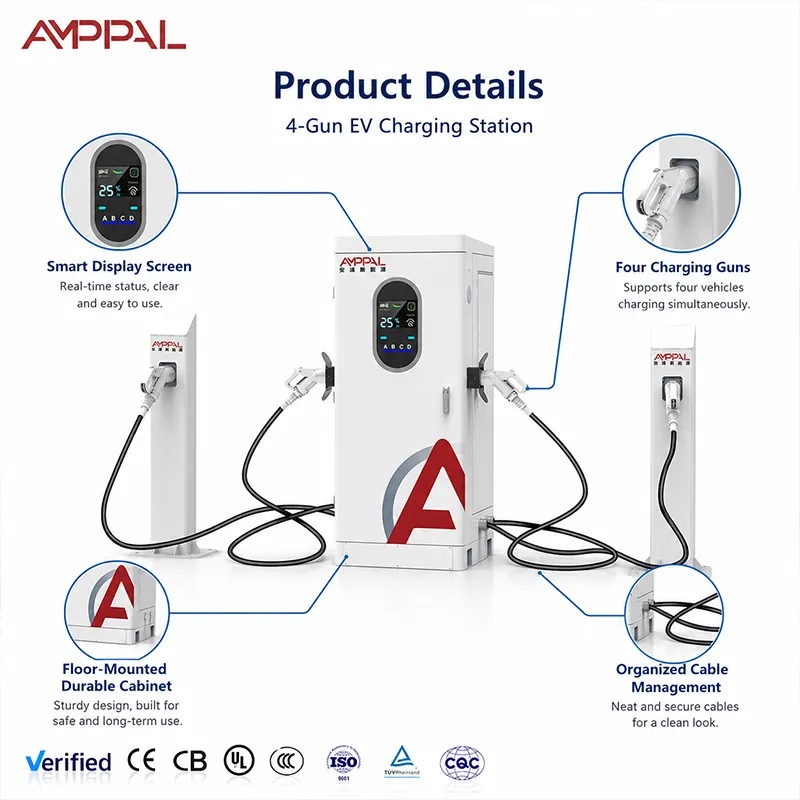

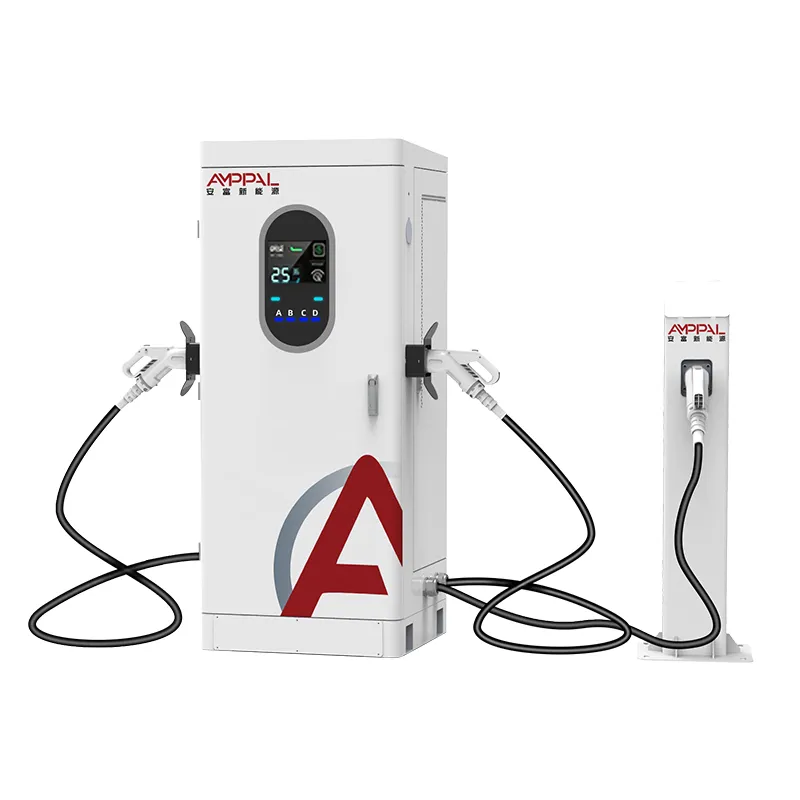

160kW станция за бързо зареждане на DC с много конектори за EV за търговски флотове

Какви 160 kW, разпределени върху четири оръдия, ви купуват

Повечето строители на станции започват с грешен въпрос: "колко голямо е зарядното устройство?" вместо "колко превозни средства на ден трябва да обслужва?" Тази страница прави аритметиката, която един банкер би направил, преди да подпише. AF-DC-160-Y-D-Z-4-H е интегриран DC шкаф с четири оръдия — 160kW мощност, позиции A/B/C/D, един 380V вход — и целият му икономически аргумент е, че броят на пистолетите, а не пиковата мощност, определя вашия таван на приходите. Едно оръдие от 160kW обслужва една кола наведнъж.

Мислете за това като застраховка на капацитета. Колите, пристигащи на истинска гара, са лотария: такси, което иска 40 минути, пътник, който иска 20, камион, който иска 90. Една единица с едно оръжие сериализира тази лотария - всяка кола чака своя ред.

Икономическите аргументи за четири пистолета вместо един

Същата мощност, до четири едновременни сесии: този шкаф и един оръдие 160kW черпят една и съща храна; кабинетът просто спира една кола, за да не блокира цялата опашка.

Използването на оръжие нараства, защото летвата за заемане на оръжие е по-ниска: всяка кола може да заеме всяка позиция, докато бързата лента само за 800 V отхвърля категорично по-старите 400 V автомобили.

Средното време на изчакване намалява, без да се купува повече мрежа: теорията на опашката на практика — четири кратки услуги побеждават една дълга услуга за същата енергия.

Целите за приходи на оръдие са по-лесни за постигане: 160kW, разделени на четири оръдия, са 40kW средно на позиция и един ден на постоянни сесии се изплаща по-добре от същия kWh чрез един пистолет.

По-ниски разходи за инсталиране на обслужвано превозно средство: един шкаф, едно захранващо устройство, една основа, една регистрация на OCPP — в сравнение с две единици с един пистолет.

Таванът от 250 A е достатъчно щедър: при 400 V самотен пистолет може да издърпа 100 kW; при 800V самотна кола поема до 160kW. Басейнът рядко е тясното място в смесения трафик.

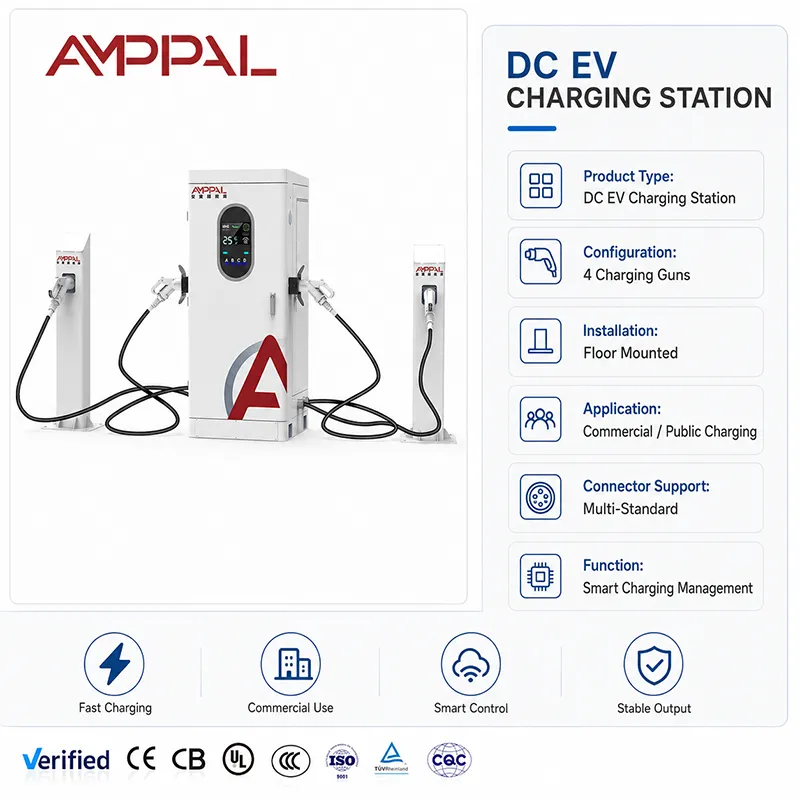

Технически спецификации

Типове сайтове, където броят на оръжията надвишава мощността на единиците

Паркинг на работно място и депо, където колите престояват 30-90 минути — времето на престой е достатъчно дълго, така че средната мощност от 40kW не е компромис.

Общински парцели край бордюрите или супермаркети с непредвидими изблици на пристигане.

Сайтове с твърдо ограничение на мрежата: 160kW често е най-голямото потребление, което скромното количество толерира без надстройка на трансформатора.

Франчайзинг бензиностанции добавят своите първи EV острови към съществуващия електрически капацитет.

Автопаркове, чиито превозни средства са от клас 400V; оформлението с четири пистолета поддържа всяко превозно средство заредено без лента за високо напрежение.

Как пул от 160kW обслужва четири превозни средства последователно

Шкафът поддържа общата мощност на пула от 160kW и го раздава според зададеното от вас правило — първи дошъл, първи обслужен, дори разделен или приоритет. При равномерно разделяне, четири заети оръдия, всеки работи близо до 40kW; 50kWh кола, която се присъединява при 40% състояние на зареждане, тръгва за приблизително 60-75 минути.

Подробностите за парите са използването. Едно пистолетно зарядно устройство със 160kW не печели нищо, докато не работи; този кабинет печели нещо, когато някоя от четирите позиции е заета. Направете аритметиката със собствената си тарифа: 40 сесии на ден със средно 20kWh всяка е 800kWh през кабинета.

Данните за сесията се връщат за всяко оръжие през OCPP 1.6/2.0, така че наблюдавате използването седмица по седмица и премествате правилата за разпределение, когато една позиция не се представя. Тази верига за обратна връзка е разликата между притежаването на зарядно устройство и притежаването на линия за приходи.

Какво всъщност покриват нашите доклади от тестове

Тестове за електромагнитна съвместимост и тип диелектрик в пълен шкаф, а не проби само за модули — файлът, който европейският служител по търговете всъщност иска да прочете.

96-часов солен спрей върху IP54 корпуса и корпусите на пистолета, със снимки в доклада.

50C термично накисване, което показва къде намалява производителността, така че планът на обекта никога не открива ограничението през август.

IP54 проверка за проникване на уплътнения и уплътнения, плюс механичен удар върху корпуса.

Сертификатите CE, TUV, UL, CB и CCC са актуални и се предлагат при поискване, със сериализиран запис за изпитване на изграденото за всяка единица.

Как 1 милион единици на година капацитет поддържа времето за доставка на 15-20 работни дни

1. Ламарина: TRUMPF лазерно рязане и CNC абканти в Yueqing; корпусът започва като намотка от стомана, а не част от каталога.

2. Прахово боядисване с партидно вземане на проби от солен спрей.

3. PCBA на специалната DC линия — AC и DC монтажните етажи са отделни, така че инструментите и чистотата никога не се смесват.

4. Монтаж на шина и силов модул с инструменти с управление на въртящия момент; всяка става се записва.

5. Окабеляване с четири пистолета: контактори за всяка позиция, измерване и освобождаване на напрежението.

6. Тестване на фърмуер и OCPP ръкостискане срещу тестова платформа.

7. Прегаряне при пълен товар в зареждаща банка, регистрирано за всеки шкаф.

8. Окончателна проверка на качеството, сериализиране и предаване за опаковане — ето защо стандартната оферта казва 15-20 работни дни и защо ние обикновено я изпреварваме.

Ръководство за оразмеряване: Когато 160kW победи 2x80kW или единични 160kW

Сравнете три опции на вашия сайт. Един пистолет 160kW: най-евтиният шкаф, най-доброто изживяване с едно превозно средство, най-лошото поведение на опашка. Две единици с един оръдие с мощност 80kW: две ленти, но всяка от тях е близо до 80kW и плащате за две хранилки и две основи. Една 160kW четири оръдия: четири ленти от един фидер; самотна кола все още достига до 160kW (250A таван, позволяващ при 800V).

Когато това не стане: ако всичките ви шофьори са камиони, нуждаещи се от над 150kW на сесия, четири ленти със средна мощност от 40kW са грешната форма — купете специални големи единици. Ако сесиите трябва да завършат под 15 минути, нищо в класа 160kW не коригира това. И ако вашият сайт никога не вижда повече от две коли наведнъж, единица с два пистолета струва по-малко.

Пет договорни факта, за които купувачите питат първо

Време за доставка: 15-20 работни дни от депозита и одобрението на произведението — написано в офертата, не се открива по-късно.

MOQ: посочено за модел в офертата; пробните единици се изпращат първи, така че претенцията за качество може да се тества преди обема.

Гаранция: две години, ниво на модул и пистолет — частите, които се повредят, не боята.

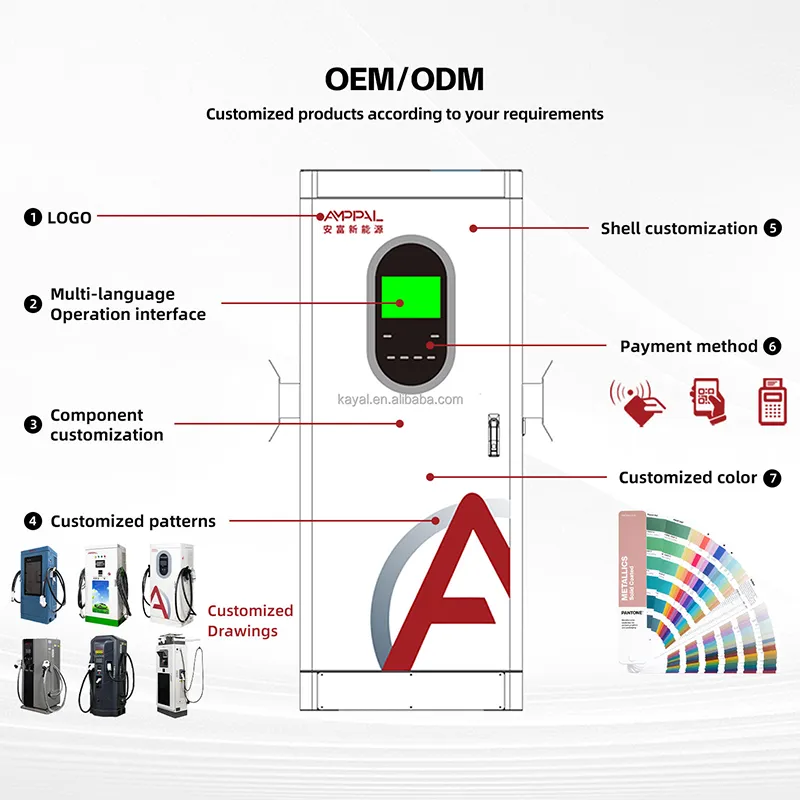

Персонализиране: брандиране на OEM, цвят, етикети на пистолети и наименуване на бекенда при поръчка; фабриката е направила OEM/ODM за купувачи в 40+ държави.

Референтна скала: 1 милион+ единици кумулативно доставени до 2024 г., 200+ станции, управлявани от нашия собствен екип, 500 единици с течно охлаждане за Саудитска NEOM — фабриката е в играта.

Изпращане на шкаф 1820x750x735 без драма

Пликът на щайгата е около 2,0 x 0,95 x 1,0 m, включително облицовани с пяна отделения за пистолети; шкафът се движи изправен, оръжията са осигурени срещу движение. Брутното тегло се появява в опаковъчния списък, който изпращаме, преди камионът да тръгне, така че вашият спедитор да може да планира без изненади.

Морският транспорт е стандартен: FOB, CIF, CFR или DDP от Zhejiang. 40-футов щаб побира шест каси в един ред според стандартния ни план за прибиране; окончателните диаграми на натоварване се потвърждават за поръчка, тъй като смесите варират.

Документи — търговска фактура, опаковъчен лист, товарителница, сертификат за произход — идват от нашето експортно бюро, което изпраща до над 40 страни годишно. Вносителите за първи път получават предварително контролен списък с документи; видяхме кои митнически гишета какво искат.

Двугодишен срок, 48-часово изпращане на части

Двугодишен срок. За оператор, работещ с данни за използване, съответната цифра е нашето 48-часово изпращане на части, а не самата продължителност на гаранцията.

48-часово изпращане на запасени резервни части — оръжейни комплекти, модули, контролери — от завода в Юецин.

Дистанционна OCPP диагностика за проблеми с конфигурацията и фърмуера; повечето билети затварят без посещение на място.

Годишен контролен списък: почистване на филтъра, повторно затягане на шината, проверка на контакта на пистолета — изпращаме го с всяка поръчка.

Обаждане за пускане в експлоатация с инженер на първата сесия.

Резервните части на ниво модул се пазят за пълния гаранционен период, така че повреденият модул е ​​размяна, а не билет за ремонт.

Навици на оператора, които удължават живота на пистолета

Грешка: оставяне на драйверите да издърпат конектора чрез кабела. Вдясно: захващане на дръжката и монтиране на малък знак - контактите на пистолета са износващ се елемент и двугодишната гаранция не покрива злоупотреба.

Грешка: навиване на 7-метров кабел плътно около кобура при мразовито време. Вдясно: разхлабени примки и пружинна проверка на якето за пукнатини.

Грешка: настройване на равномерно разделяне, когато един пистолет се намира в мъртва зона, която никой не използва. Вдясно: проверка на OCPP данните за пистолет ежемесечно и превключване на позиция с ниска употреба към приоритет или преместване на нейното правило.

Грешка: пускане на шкафа на генератор без подходяща неутрално-земна връзка. Вдясно: стабилно захранване AC380V+-15%; електрическата схема в ръководството обхваща детайлите на свързването.

Грешка: почистване на сензорния екран със спрейове с разтворители. Вдясно: суха микрофибърна кърпа; разтворителите замъгляват дисплея за един сезон.

Отзиви на купувачи от работещи сайтове

Франчайзополучател на бензиностанция в Полша постави един шкаф до две съществуващи единици с едно оръжие и наблюдава как шкафът с четири оръжия печели и двата през пиковите дни през уикенда - опашката се разпръсна в четири ленти, вместо да се натрупва зад една. Неговата жалба: по подразбиране равномерното разделяне на първия фърмуер подхранваше неговия приоритетен залив за таксита, което той коригира с промяна на правилото в приложението.

Оператор на склад в Мексико управлява осем микробуса за доставка през един шкаф за една нощ. Той ни каза, че времето за доставка от 15-20 работни дни има повече значение от цената — старото зарядно устройство умря през декември, а новото беше изпратено преди ваканцията. Проблемът: неговият електротехник искаше входните клеми от лявата страна; нашите стоят на дъното, така че маршрутизирането на тръбопровода отне допълнителен час.

Общински купувач в Чили тества пробата за един месец в автобусно депо, преди да поръча обем. 48-часовото резервно изпращане беше цитирано в оценката на търга като причина AMPPAL да спечели. Малка забележка: той пожела LED лентата да има постоянен „запазен“ модел; бележка за фърмуера влезе в нашето изоставане.

Въпроси за ROI, на които отговаряме за 160kW

Въпрос: Колко коли на ден може да обслужи шкаф с четири пистолета с мощност 160kW?

О: Зависи от времето на престой, но реалистичната цифра за планиране е 30-60 сесии на 14-часов работен ден със средно 20-30kWh на сесия. Под средно 30kWh, басейнът рядко престоява дълго време.

Въпрос: 40kW на пистолет твърде бавно ли е?

О: За кола с мощност 50kWh от 20% до 80%, около 45 минути при 40kW. Ако аудиторията ви очаква сесии под 30 минути, увеличете размера – този кабинет е икономическа игра, а не рекордьор.

В: Самостоятелна кола с 800 V наистина ли получава 160 kW?

A: До 250A изходен таван — при 800V това са пълните 160kW; при 400V самотна кола достига близо 100kW. Екранът показва живата фигура.

В: Каква математика за изплащане препоръчвате?

О: Моделен приход на пистолет: заети часове, умножени по средната мощност, по тарифния марж. Пуснете го за един пистолет и за четири; кабинетът с четири пистолета обикновено печели над приблизително 15 сесии на ден.

В: Мога ли да добавя този шкаф към съществуващ фидер от 160kW?

О: Да — черпи същото AC380V захранване като единично устройство от 160kW. Разликата е чисто вътре в шкафа.

В: Гаранцията покрива ли оръжия?

О: Две години, включени модули и оръжия, с 48-часово изпращане на складирани резервни части. Повреда на кабела от злоупотреба с водача не се покрива.

Въпрос: Какво ще стане, ако моят сайт нарасне над 160kW?

О: Запазете този шкаф и добавете втори; всяка е независима от собствена хранилка. Много оператори изграждат капацитет на стъпки от 160kW точно поради тази причина.

Въпрос: Може ли платформата за зареждане да бъде OCPP 1.6 и 2.0?

О: И двете се поддържат. Тестваме ръкостискането спрямо вашата платформа преди изпращане.
