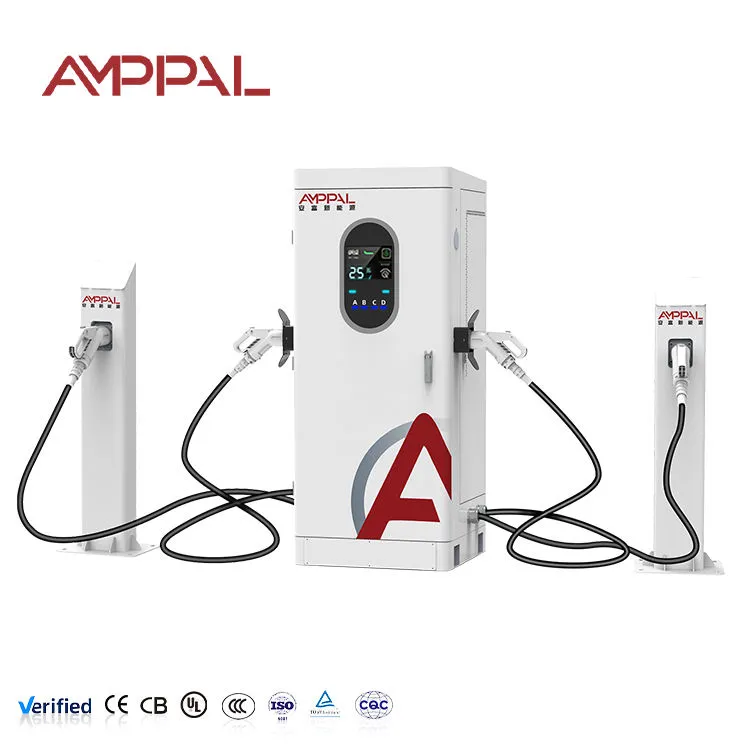

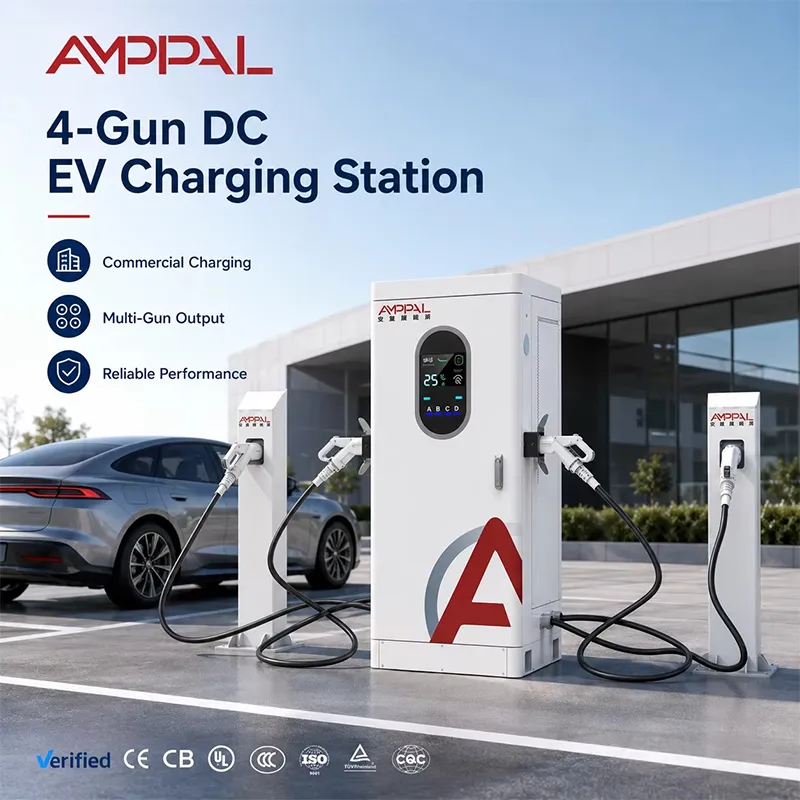

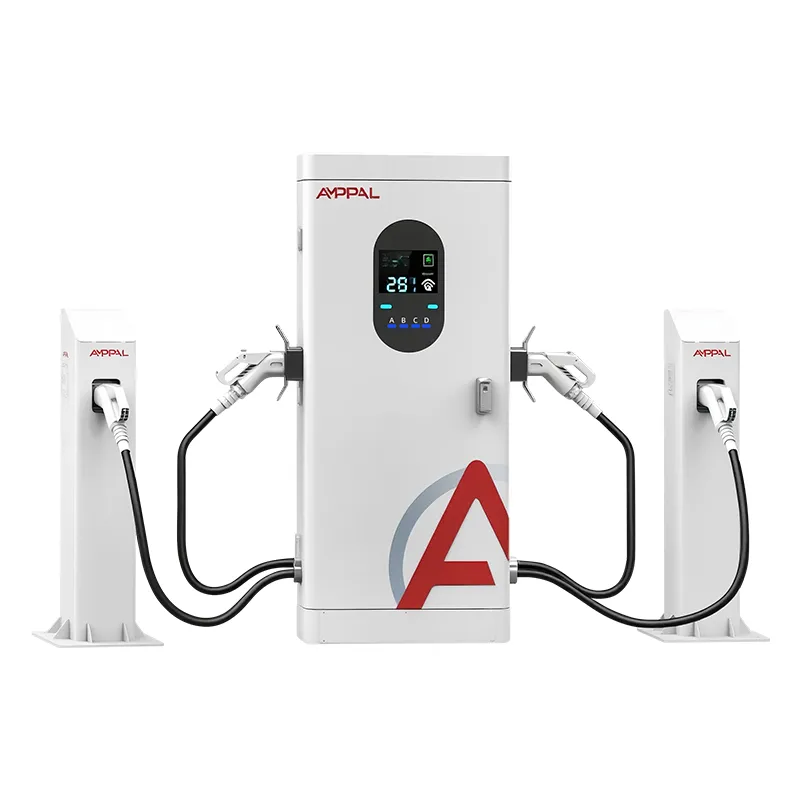

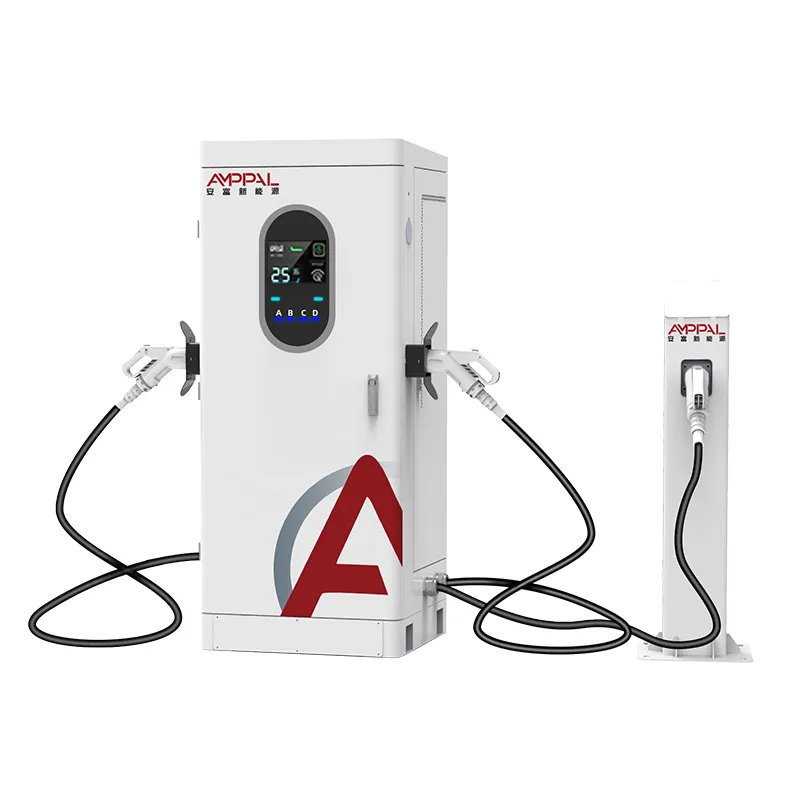

240kW Multi-Gun High-Power DC EV зарядно устройство за автобуси и автопаркове

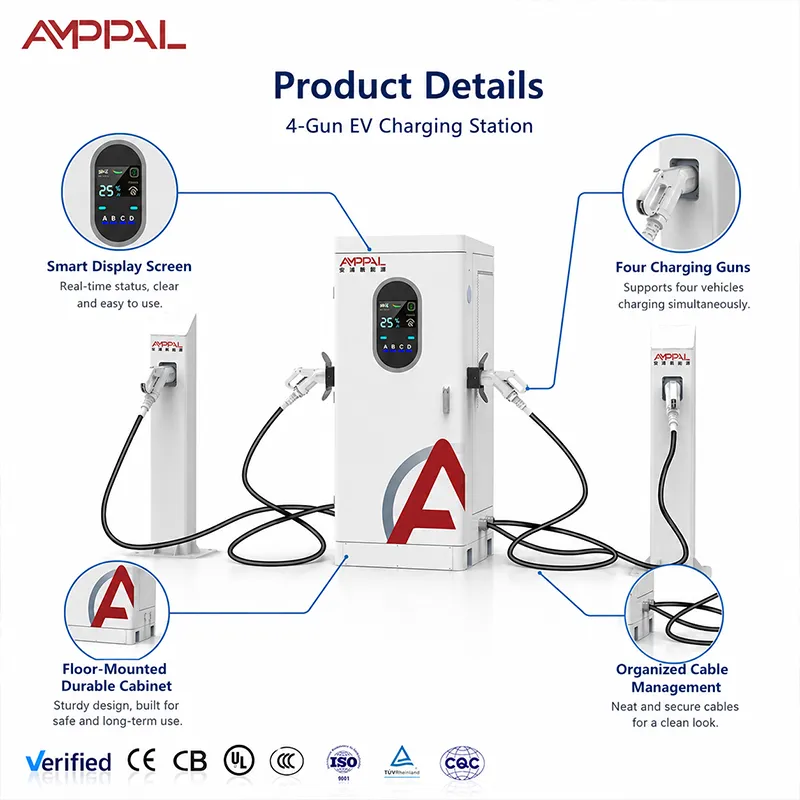

Един шкаф, четири пистолета, три класа превозни средства

Такси, микробус за доставка и седан за пътувания до работното място рядко искат едно и също количество мощност в един и същи момент – точно затова зарядното устройство с фиксиран изход оставя пари на масата. AMPPAL 240kW Multi-Gun High-Power DC EV Charger за автобуси и автопаркове обединява 240kW зад четири оръдия (A/B/C/D) и ги раздава по заявка, а не по график. Микробус за доставка с пакет от 90kWh може да поеме голямо парче; седан, който се нуждае само от 20kWh, за да завърши маршрута си, отнема малък; кола за пътуване с градушка се включва за 25-минутно допълване и си тръгва. Всички се обслужват от един и същ вход от 380 V и шкафът просто се балансира отново, когато сесиите започват и спират.

Оперативният проблем, който това решава, е реален: смесените флотове са непредвидими. Чистата „една мощност за всички“ налага избор между прекалено зареждане на малки автомобили и недостатъчно зареждане на големи. Динамичното разпределение позволява на всяко превозно средство да вземе това, което може да използва, което поддържа високо използване, без никой да чака зад камион в продължение на един час.

Какво прави динамичното разпределение за смесен флот

Голям пакет, голям дял: когато само микробусът е включен в електрическата мрежа, той се изтегля до басейна; когато партидата се напълни, всяко превозно средство все още получава използваем парче - нито едно оръжие не гладува.

Седаните спират да блокират камионите: такси, което завършва с 80%, естествено намалява собственото си търсене и освободената мощност се насочва към по-тежките превозни средства.

Контрол на пиковата тарифа: OCPP управлението на натоварването ви позволява да ограничите общото потребление на шкафа по време на скъпи часове и да го освободите през нощта.

Съобразени с напрежението по дизайн: 400V автомобили приемат до около 100kW всяка (250A таван), 800V превозни средства до 200kW соло — екранът показва истинското разделение.

Геометрия на кабела на отделение: 5 м оръдия за близки седани, 7 м за ванове със странични портове или камиони, паркирани през пътеката.

Измерване на пистолет за разпределение на разходите: всеки отдел на флота плаща за собствената си енергия от отчета на OCPP.

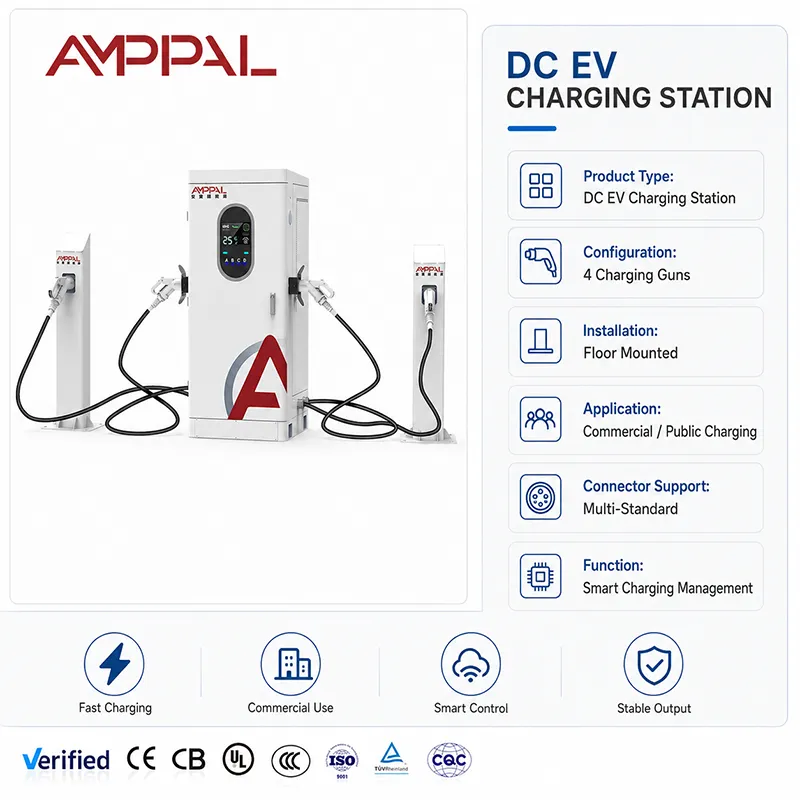

Технически спецификации

Превозното средство смесва шкафа с мощност 240kW. Справя се добре

Места за доставка на последната миля: микробусите се зареждат дълбоко през нощта, куриерските коли се зареждат между маршрутите.

Центрове за пътуване: шофьорите пристигат на поредица след смяна; 20-30 минути сесии поддържат въртенето бързо.

Фирмен паркинг с няколко електрически лекотоварни камиона в автопарка за поддръжка.

Крайградските площадки за зареждане, смесващи пътуващите с микробуси за доставка и понякога SUV за дълги разстояния.

Туристически и совалкови депа, където превозните средства варират от градски коли до 12-местни микробуси.

Пиков и ненатоварен график със споделен пул

Задайте правилото за разпределение за всеки обект: равномерно разделение за справедливост, първи дошъл, първи обслужен за скорост или приоритет за клас превозно средство, което винаги трябва да тръгва навреме - да речем, нощна доставка. Контролерът непрекъснато преоценява всеки свързан пистолет, така че когато таксито се изключи на 80%, неговият дял се плъзга към микробуса в рамките на секунда или две.

Сдвоете правилото с планиране на OCPP за тарифната игра: ограничете общото потребление до, да речем, 160 kW по време на пика от 16-21 часа и освободете пълните 240 kW след полунощ. Кабинетът се подчинява на капачката и разделя каквото е позволено между заетите оръжия. Помнете тавана от 250 A, докато планирате: при 400 V една самотна кола достига пикове близо до 100 kW, при 800 V близо до 200 kW — пълен момент от 240 kW е момент с високо напрежение, пълен басейн, а не обещание за всеки щепсел.

Изборът на кабел 5m/7m е част от операцията, а не последваща мисъл. Измерете гнездата си: микробусите често имат странично монтирани портове отляво, седаните отзад, колите с възможност за пътуване отпред. Поставете 7-метровите оръдия там, където разнообразието от портове е най-голямо, и запазете 5-метрови оръдия за предвидими близки отсеци. Смесените поръчки на кабели за позиция са стандартни от фабриката.

От солен спрей до шок: тестовете, които издържа този кабинет

96-часов солен спрей върху заграждението и оръжията — докладът, който нашите купувачи от Персийския залив подават в своята община.

Тестове за EMC и тип диелектрик в пълен шкаф, с валидни сертификати CE, TUV, UL и CB.

50C околна термична накисване и кривата на понижаване е публикувана в ръководството.

IP54 тестове за проникване на уплътнения и уплътнения; шкафът е оцелял през сезона на мусоните в Югоизточна Азия.

Сериализирани записи за тестове във вида на изработката за единица, налични за тръжна документация.

Бележки за монтажната линия за шкаф с четири пистолета

1. TRUMPF лазерно изрязан и CNC огънат корпус, прахово боядисан с партидно вземане на проби от солен спрей.

2. PCBA на поточната линия за постоянен ток — отделен етаж от променлив ток, така че няма споделени инструменти или замърсяване.

3. Сглобка на шина и модул с управление на въртящия момент; стави, записани на единица.

4. Окабеляване на пистолета за всяка позиция: контактори, измерване и облекчаване на напрежението и на четирите ленти.

5. Флаш фърмуер и ръкостискане на OCPP срещу тестов бекенд.

6. Изгаряне при пълно натоварване на група за зареждане с регистрационни файлове за единица.

7. Окончателна проверка на качеството и сериализация.

8. Предаване до опаковане — времето за доставка от 15-20 работни дни покрива цялата тази верига, а годишният капацитет на фабриката от над 1 милион единици поддържа линията пълна.

Подходяща мощност за вашия автопарк

Първо изчислете вечерното търсене на вашия автопарк: пребройте превозните средства, средния размер на пакета и часовете, в които престояват. Ако имате осем микробуса по 80kWh всеки, които пристигат в 19:00 часа, това е 640kWh за придвижване до сутринта. Един шкаф с мощност 240kW доставя около 240kWh на час пълна мощност, така че два до три часа концентрирано зареждане плюс нощно зареждане го покрива.

Когато този кабинет е грешен отговор: ако вашият автопарк е изцяло от тежкотоварни камиони, които искат над 150kW на сесия, вие се нуждаете от специални агрегати с висока мощност, а не от споделени ленти. Ако вашият обект работи само с малки автомобили, шкаф с четири пистолета с мощност 120kW или 160kW струва по-малко и губи по-малко. И ако мрежата ви предоставя само 100kW, нито един шкаф от 240kW не е честен – оразмерете връзката преди зарядното устройство.

Какво всъщност означава Factory-Direct тук

Вие купувате от фабриката, а не от търговско бюро: Zhejiang Anfu New Energy Technology Co., Ltd., основана през 2014 г., 260+ служители, специализирано предприятие на национално ниво „малък гигант“.

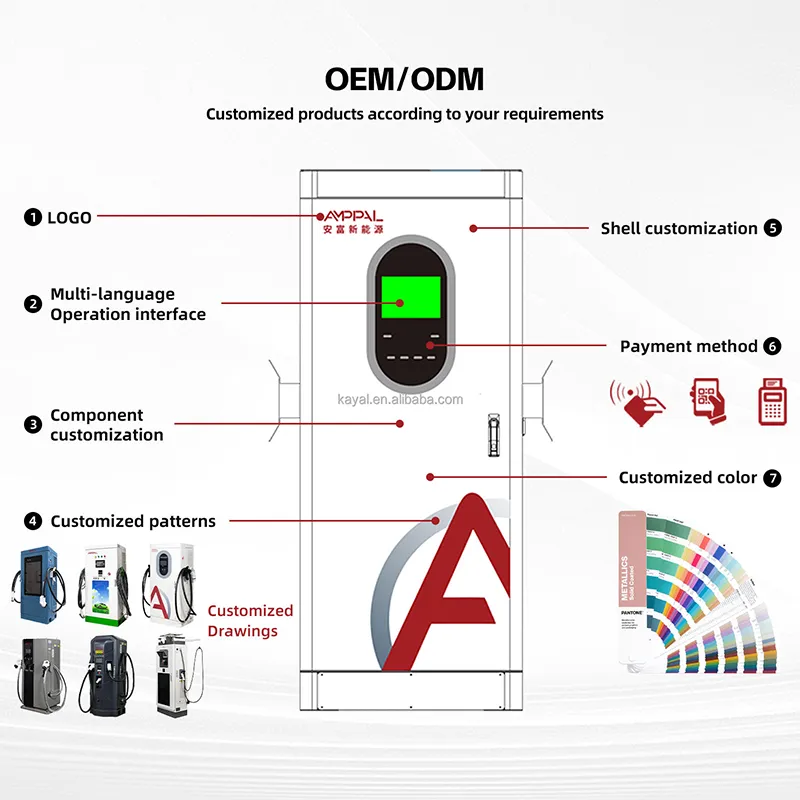

OEM/ODM: боя, лого, етикети за пистолети и именуване на бекенда, конфигурирано по поръчка; MOQ за модел е в офертата.

15-20 работни дни време за доставка, като монтажната линия по-горе е доказателство, а не обещание.

Сертификати, готови за търгове: CE, TUV, UL, CB, CCC — същият набор, който използваме в над 40 държави за износ.

Оперативна надеждност: 200+ станции, управлявани от нашия собствен екип, 500 единици с течно охлаждане в Saudi NEOM, 1 милион+ единици, доставени кумулативно до 2024 г.

Опаковане и логистика за поръчки на множество обекти

Всеки шкаф се доставя изправен в дървена щайга с размери около 2,0 x 0,95 x 1,0 m с отделения за пистолети, изрязани от пяна; брутното тегло е посочено в опаковъчния лист преди изпращане. За поръчки на обекти за няколко единици ние планираме производствени слотове, така че всички каси да тръгват в един прозорец за доставка.

Планирането на контейнери се потвърждава за всяка поръчка — 40-футов щаб носи шест каси в един ред под нашия стандартен склад и ние проверяваме отново плана спрямо действителните размери на кутията всеки път, тъй като комплектите аксесоари варират.

FOB, CIF, CFR или DDP от Yueqing; експортните документи (фактура, опаковъчен лист, товарителница, сертификат за произход) се подготвят от нашето бюро. Купувачите на автопарк за първи път получават митническия контролен списък предварително.

Следпродажбено обслужване за 240kW шкаф със смесен флот

Две години, включени модули и пушки. Сайтовете със смесен автопарк циклират конекторите по-трудно; бюджетирайте подмяна на оръжие около третата година на най-натоварената позиция.

48-часово изпращане на запасени резервни части от завода в Zhejiang.

Отдалечена OCPP диагностика и актуализации на фърмуера за промени в логиката на разпределението.

Годишен контролен списък: филтри, въртящ момент на шината, контакти на пистолета и проверка на обвивката на кабела — парковете убиват кабелите по-бързо от зарядните устройства.

Обаждане за въвеждане в експлоатация с инженер; ние също се присъединяваме към вашата оперативна среща, за да обясним правилата за разпределение на вашия екип.

Ежедневни проверки, които си струва да правите на шкаф с четири пистолета

Грешка: ако приемем, че сутрешната смяна ще забележи бавен пистолет чрез усещане. Вдясно: 30-секунден поглед към таблото за управление на OCPP — пистолет, който използва половината от обичайната си енергия, е симптом за контакт или кабел.

Грешка: настройката е дори разделена по време на вечерната натовареност на микробуса. Вдясно: правила за приоритет или първи дошъл в пиковите прозорци, дори разделени за една нощ.

Грешка: оставяйки 7 метра кабели, навити стегнати върху кобура цял ден. Вдясно: разхлабени бримки; 7-метровите кабели се огъват повече и се износват първо в края на кобура.

Грешка: измиване на шкафа с машина за миене под налягане. Вдясно: влажна кърпа върху корпуса; рейтингът IP54 се справя с дъжд, а не със струи.

Грешка: игнориране на цвета на LED лентата, защото „никой не го чете“. Правилно: шофьорите го четат; оркестърът казва на опашката кой пистолет е свободен и прекъсва празното въртене.

Доклади от полеви операции от оператори със смесен флот

Оператор за доставка на последната миля в Холандия управлява шест микробуса и четири куриерски коли в един шкаф. Правилото за приоритет на позицията на микробуса фиксира изпращането му в 6 сутринта — микробусите тръгват пълни, куриерите наваксват през деня. Неговото оплакване: през втората седмица неговият електротехник имаше обърната фаза, което фазовият монитор на шкафа отбеляза веднага; четенето на екрана запази сервизно обаждане.

Мениджър на център за превози в Мексико Сити премина от равномерно разделяне към първи дошъл след седмица на наблюдение на таблото; броят на сесиите на ден нарасна от 38 на 51. 7-метровото оръдие на външната лента се използва постоянно. Малка забележка: шофьорите искаха таймер, който да се вижда на екрана - той съществува, но двама от неговите водачи никога не го забелязаха.

Крайградски мол в Турция съчетава седани за пътуване до работното място и микробуси за поддръжка. Графикът извън пиковите часове намали сметката за таксата на търсенето дотолкова, че кабинетът плати надграждането на собствения си контролер за четири месеца. Малкото оплакване: реакцията на екрана се забавя под 5C през зимата, което той прие, след като обяснихме спецификациите на LCD.

Често задавани въпроси за операциите на флота

Q: Can a 240kW cabinet charge a 400V van at full speed?

О: Изходният таван от 250 A ограничава 400 V превозно средство до около 100 kW. Пълните 240kW се нуждаят от превозни средства от клас 800V и празен басейн — планирайте математиката на автопарка около текущото ограничение, а не маркетинговото число.

В: Как да спра едно превозно средство да пречи на басейна?

О: Използвайте равномерно разделяне по време на споделени часове или приоритет за класа, който трябва да напусне първи. OCPP ви позволява да промените правилото дистанционно, така че тествайте за една седмица и прочетете данните за всеки пистолет.

В: Наистина ли ограничаването на пиковите тарифи спестява пари?

О: Да, ако вашата тарифа носи такси за търсене. Ограничаването на общо потребление до 160kW в пиковите периоди може значително да намали таксуваното търсене; енергията все пак пристига, но по-късно и по-евтино.

В: Каква дължина на кабела за ванове?

О: Измерете левия борд. Много микробуси зареждат отляво; 7-метрово оръдие достига ляв порт от всяка позиция на пътеката. 5m подхожда на седани, паркирани навътре.

В: Мога ли да смесвам пистолети CCS2, GB/T и CHAdeMO в един шкаф?

О: Да — четирите позиции са конфигурируеми от конектора при поръчка (CCS1/CCS2/GB/T/CHAdeMO/NACS). Кажете ни вашия микс от флота и ние ще назначим за всяка позиция.

В: Какво се случва при -25C?

A: Шкафът е с оценка за -25C околна среда и стартира нормално; кабелите на пистолета се втвърдяват на студено, така че екипажите трябва да избягват тесни намотки. Предлагат се широкотемпературни модули за по-сурови обекти.

Въпрос: По какво се различава поддръжката от единица с един пистолет?

О: Още конектори за проверка. Годишният контролен списък обхваща всичките четири контакта за пистолети и кабелни обвивки; самите модули са едни и същи горещо сменяеми части.

Въпрос: Време за изпълнение на поръчка с два шкафа?

A: 15-20 работни дни от депозита; поръчките за няколко единици споделят един производствен слот, така че касите се доставят заедно.
