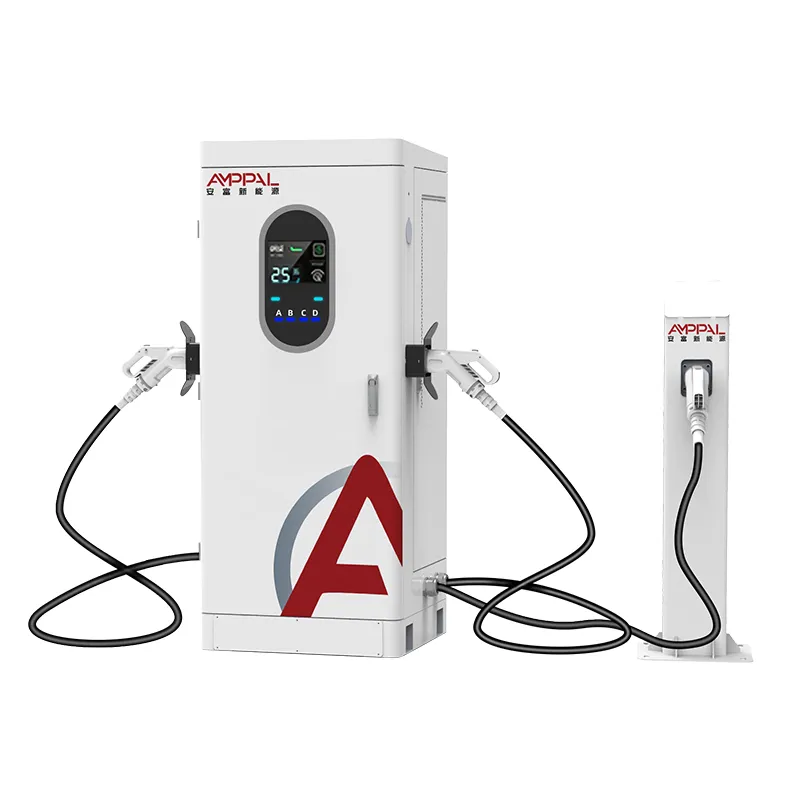

120 kW Multi-Gun DC EV зарядно за множество превозни средства и зареждане на флота

Какво всъщност прави шкафът с четири оръдия от 120kW

Включете един EV в AF-DC-120-Y-D-Z-4-H и той черпи пълните 120kW; включете секунда и шкафът тихо преразпределя бюджета до 60kW всеки. Това повторно нарязване, а не самият захранващ модул, е това, което решава дали шофьорите да ви оставят преглед с пет звезди или с една звезда.

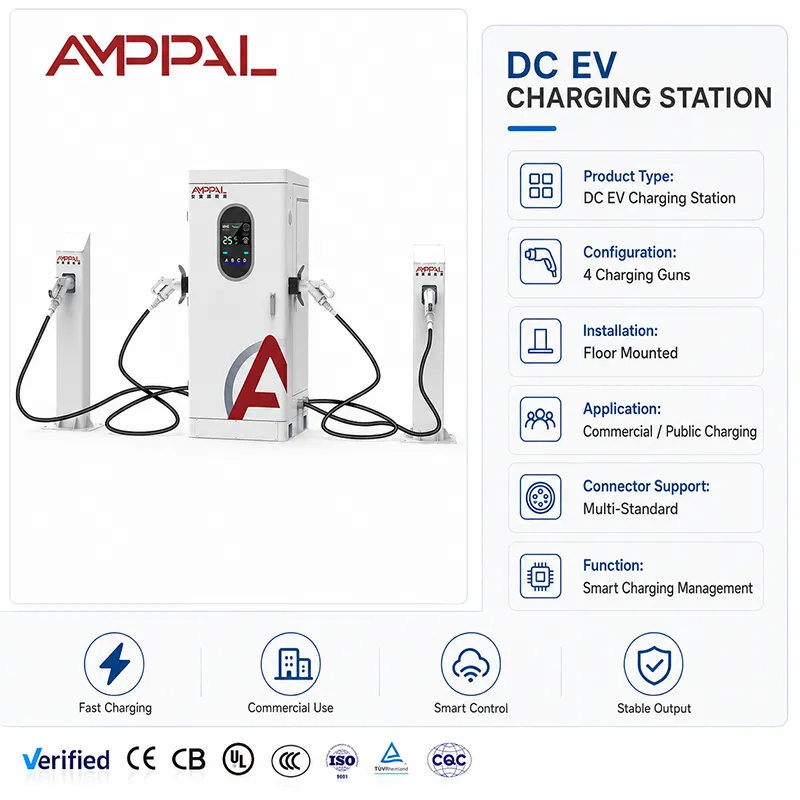

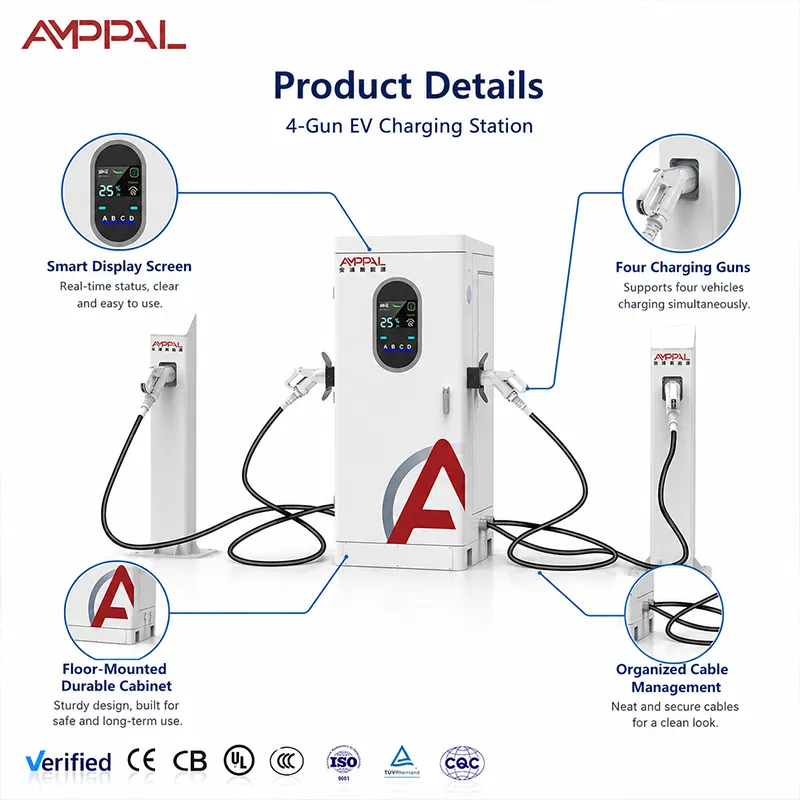

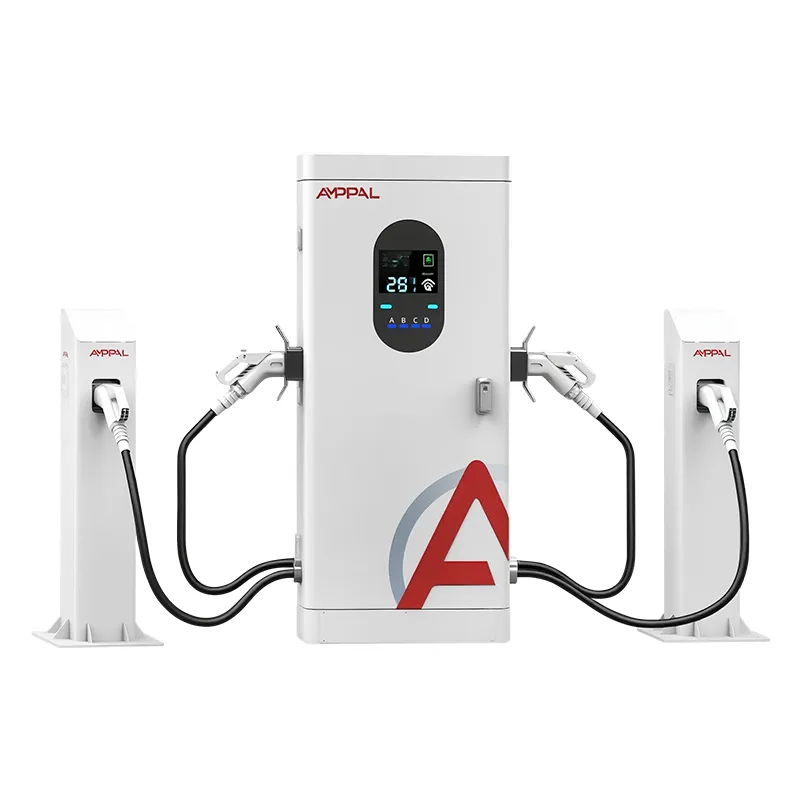

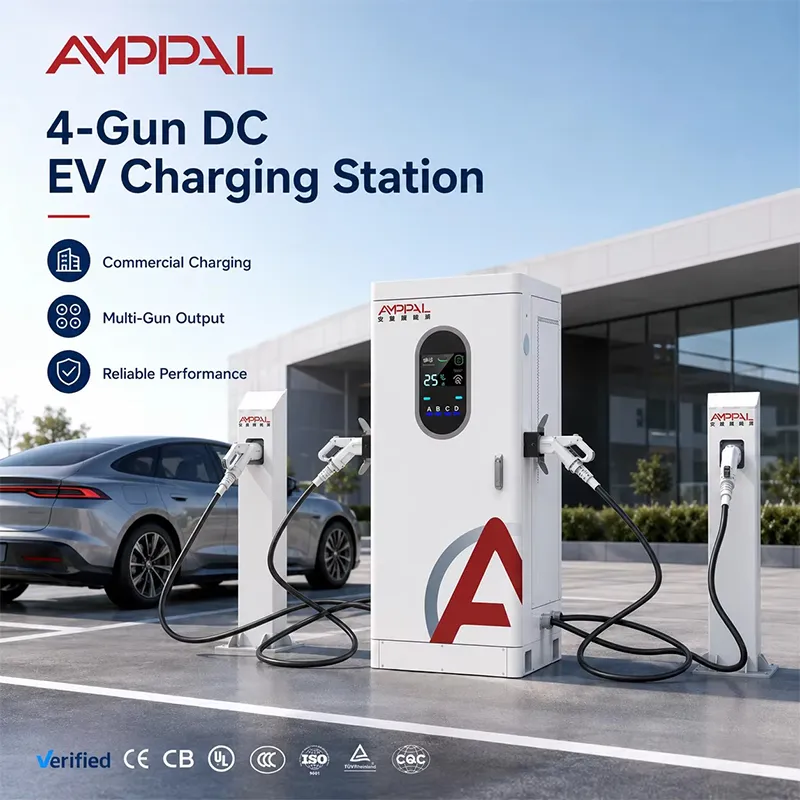

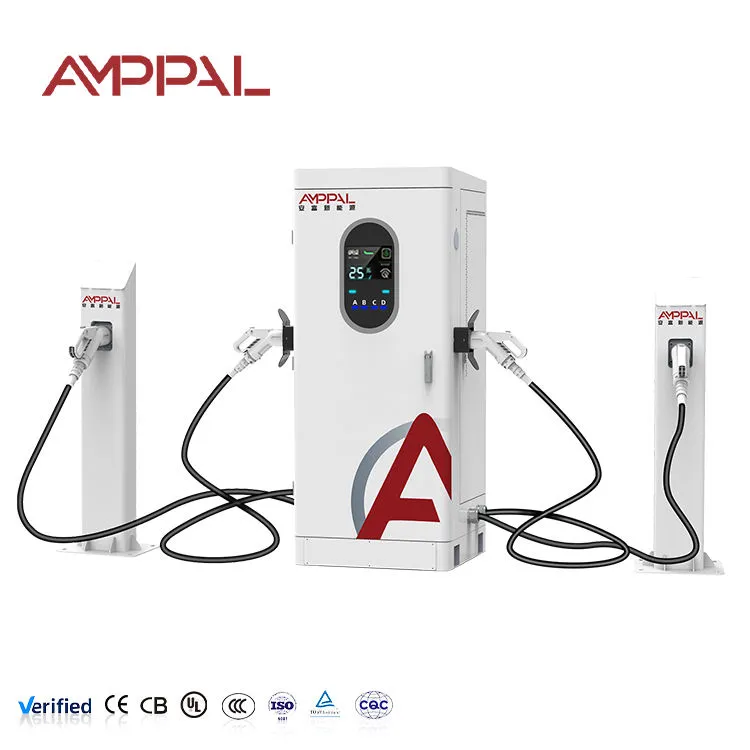

Това 120kW многофункционално зарядно устройство DC EV за зареждане на множество превозни средства и флотилии е интегрирано зарядно устройство за постоянен ток с няколко оръдия: един шкаф, един вход AC380V, четири изхода, споделящи един захранващ пул. Това не са четири зарядни устройства, свързани заедно. Това е една машина от 120 kW, чийто софтуер решава къде отива енергията секунда по секунда. Операторите, които разбират този софтуер, оформят изживяването на опашката.

Пет неща, които променя механизмът за разпределение

Правилата за разпределяне задавате вие, а не фабричните: първи дошъл, първи обслужен, дори разделени или приоритетен пистолет — променени на сензорния екран или чрез OCPP бекенда, без отваряне на шкафа.

Неработещите оръдия спират да плащат наем: когато позиция C е празна, нейният дял автоматично преминава към заетите оръдия. 120kW никога не се паркира в неизползван контакт.

Екранът казва истината: всяка сесия показва живо напрежение и ток, така че драйверът, който е „забавил“, може да види, че това е разпределение, а не грешка. Този един екран прекратява повече аргументи, отколкото който и да е билет за бюро за помощ.

Ограниченията на тока са част от математиката: изходът достига максимум до 250 A, така че само превозно средство от 800 V може да поеме пълните 120 kW, докато кола от 400 V достига максимум около 100 kW. Кабинетът показва и двата номера на живо.

Технически спецификации

Къде сплитер от 120kW си заслужава

Градски таксиметрови депа: три таксита пият по 30kW, докато един седан с високо напрежение поема останалата част от басейна.

Паркинг на хотел и мол: нощувките на гостите таксуват при спокойно темпо; един дневен посетител сам се доближава до пълните 120kW.

Малки автопаркове с 4-8 EVs и единична захранваща линия от 120kW, наемодателят няма да надстрои.

Магистрални питстопове със залпови пристигания — четири оръдия поглъщат малка вълна без втори трансформатор.

Центрове за пътуване в горещ климат: принудителното въздушно охлаждане и корпусът IP54 се справят с 40-градусови дни и прашни бордюри.

Как кабинетът решава кой какво да получи

Контролерът непрекъснато взема проби от всяка заявка на свързан пистолет — напрежение на батерията, текущо потребление и правилото, което сте избрали. Първи дошъл, първи обслужен е по подразбиране: първата кола получава това, което поиска, втората взема от това, което остава, по-късно пристигналите разделят остатъците. Равномерното разделяне разделя басейна между заетите оръжия.

Ето какво всъщност усещат математическите драйвери. Само една кола: пълният басейн. Два автомобила по 60kW. Четири коли: 30kW всяка — ако приемем, че превозните средства могат да приемат тези числа. Има две предупреждения. Първо, таванът от 250 A: батерия от 400 V, изискваща 300 A, се ограничава близо до 100 kW, така че моментът „пълни 120 kW“ принадлежи на 800 V превозни средства.

Това, което водачът вижда, е стъпка надолу, когато някой нов се включи и бавно намаляване на тока, докато собствената му батерия се покачва. Нито едното, нито другото е грешка. Екранът показва новото разделение в рамките на секунда и LED лентата променя цвета си, така че опашката знае кой пистолет е свободен.

Вратите за качество зад маркировките CE, TUV, UL и CB

Изпитване на типа на целия шкаф, а не на тестова проба: EMC, устойчивост на диелектрик и защитно заземяване, проверени на модула 1820x750x735, както е доставен.

96-часов солен спрей върху загражденията и корпусите на пистолетите — проверката за корозия по крайбрежието, която има значение в обектите в Персийския залив и Югоизточна Азия.

Термично накисване при 50C околна среда със затворени врати; кривата на намаление е отпечатана в ръководството, не е открита на място.

IP54 тестване за дъжд и прах на уплътненията на вратите и кабелните уплътнения, преди уредът да напусне линията.

Сериализирани записи: тестовият файл на всеки шкаф може да бъде поискан с пратката — полезно, когато търг за проект изисква доказателство.

Осем стъпки от рулонна стомана до тестван шкаф

1. Лазерно рязане на машини TRUMPF и огъване на преса с ЦПУ — етапът от ламарина създава историята на IP54.

2. Прахово боядисване и втвърдяване, с проба от солен спрей, извлечена от всяка партида.

3. PCBA монтаж на DC линия; AMPPAL работи с променливотоков и постоянен ток отделно, така че DC шкафовете никога не споделят инструментална екипировка с променливотоково оборудване.

4. Интегриране на захранващ модул с модул на шина с контролиран въртящ момент — разхлабена шина се появява месеци по-късно като гореща точка.

Дали 120kW в четири оръдия е правилната математика за вашия сайт?

Този шкаф пасва на обекти, където четири превозни средства могат да се включат наведнъж и сесиите продължават 25-60 минути: депа, молове, хотели, малки спирки по магистрали. Работете назад от целта си. Грубо казано, при 40kW средно за зает пистолет, допълването от 50kWh отнема около 75 минути, когато шкафът е пълен, и около 25 минути, когато една кола има само басейна.

Бъдете честни за несъответствията. Ако целият ви бизнес е една бърза лента с едно превозно средство в даден момент, един оръдие 120kW или 160kW струва по-малко. Ако имате нужда от четири едновременни 120kW сесии, този шкаф е четири пъти по-малък — купете отделни модули.

Защо купувачите поръчват този шкаф от AMPPAL

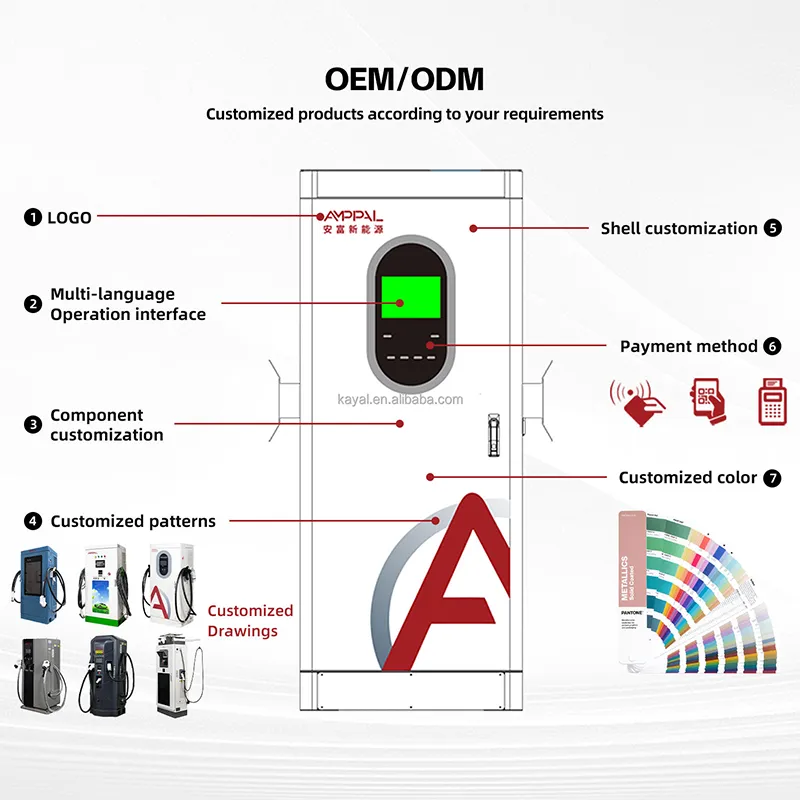

OEM/ODM без драма: лого, цвят, етикети на пистолети и наименуване на бекенда, конфигурирани по поръчка; Условията на MOQ се задават за всеки модел в офертата и пробните единици се изпращат преди обема.

15-20 работни дни стандартно време за доставка на този модел, считано от депозита и одобрените произведения на изкуството.

Комплект за сертифициране, който отговаря на търгове в Близкия изток, ЕС и Америка: CE, TUV, UL, CB, плюс CCC у дома.

Референтни проекти с реални оперативни данни: 500 единици с течно охлаждане, доставени за проекта NEOM за зелен водород в Саудитска Арабия, 200+ станции, управлявани от нашия собствен екип.

A 260-person factory founded in 2014 in Yueqing, Zhejiang — "China's electrical capital" — exporting to 40+ countries.

Кутия, палет, контейнер: Как се доставя 120kW

Шкафът се доставя изправен в дървена щайга с размери на тялото 1820x750x735 mm с около 100 mm луфт на страна; четирите пистолета се возят в изрязани с пяна отделения до него. Пликът с щайги излиза близо 2,0 x 0,95 x 1,0 m, а крайното брутно тегло е посочено в опаковъчния списък преди изпращане.

За контейнерни товари, планирайте около този плик: 40-футов HQ побира шест каси в един ред с място за аксесоари и ние проверяваме отново плана за складиране спрямо действителните размери на контейнера при всяка поръчка. Няма двама клиенти, които опаковат една и съща смес, така че окончателната схема на товарене се потвърждава с вас, преди камионът да тръгне.

Условията са вие — FOB, CIF, CFR, DDP или EXW от нашия завод в Yueqing — и документите за доставка (търговска фактура, опаковъчен лист, товарителница, сертификат за произход) се изготвят от нашето експортно бюро, което обработва 40+ страни по дестинация годишно.

Гаранция и резервни части

Две години на уреда. При шкафовете с няколко оръжия комплектите оръжия се износват най-много — ние съхраняваме и четирите позиции.

Резервни комплекти пистолети (с 5m или 7m кабел), изпратени от завода в Zhejiang в рамките на 48 часа за запасени артикули.

Дистанционна диагностика чрез OCPP връзка: повечето грешки в конфигурацията се решават през бекенда без посещение на място.

Годишен контролен списък за обслужване, изпращан с всяка поръчка: почистване на въздушни филтри, повторно затягане на шини, проверка на контактите на пистолета за следи от изгаряне.

Поддръжка при въвеждане в експлоатация: дистанционно обаждане с нашите инженери, за да преминете през първата сесия от край до край.

Резервни части на ниво модул, а не обещания на ниво платка: захранващите модули могат да се сменят горещо и се съхраняват за пълния гаранционен период.

Грешно срещу правилно: Боравене с шкафа

Грешка: паркиране, така че 5-метровият кабел да е опънат, след което да обвинявате зарядното устройство, когато конекторът се износи. Вдясно: съответствие на дължината на кабела с разположението на отсека — 7 м оръдия на далечните алеи, 5 м на близките алеи, кабелите се връщат в кобурите след всяка сесия.

Грешка: подреждане на кутии срещу вентилираната страна на шкафа. Вдясно: поддържане на 40 см свободно пространство около всмукателния отвор и продухване на филтъра всеки месец.

Грешка: да кажете на 400V двигател "ще получите 120kW", защото на табелата пише 120kW. Вдясно: цитиране на истинското число — около 100kW на 400V, цели 120kW на 800V — и насочване към екрана на живо.

Грешка: захранване на шкафа от общ контакт или малък прекъсвач. Вдясно: специална линия AC380V+-15%, правилно номинален прекъсвач и правилно заземяване — схемата на свързване е в ръководството.

Грешка: оставяне на пистолет да лежи на мокър асфалт, докато следващата кола се реди на опашка. Вдясно: поставяне в кобур след употреба; LED лентата свети зелено само когато пистолетът е поставен и готов.

Какво казват операторите след шест месеца

Мениджър на таксиметров депо в Дубай работи по реда на пристигане и ни каза, че LED лентата е намалила наполовина споровете му по опашката – шофьорите виждат кой пистолет е свободен, преди да паркират. Неговото оплакване: прякото слънце прави 7-инчовия екран труден за четене в средата на следобед, така че той закрепи малък навес над шкафа.

Оператор на търговски център в Куала Лумпур поръча 7-метрови оръдия на външните позиции, така че колите със заден лев да могат да достигат без разместване. Приходите на шкаф се повишиха, след като той премина към равномерно разделяне, защото нито една кола не затрупа басейна по време на вечеря.

Транспортна компания във Варшава пуска четири микробуса през един шкаф за една нощ. При -15C шкафът стартира и поддържа температура добре. Тяхната бележка: силата на звука на зумера в края на сесията не може да бъде заглушена от приложението, така че работникът на нощна смяна трябва да отиде до екрана — незначително, но те го поискаха в следващия фърмуер.

Въпроси, които купувачите задават относно разпределението на мощността

В: Ако четири коли се включат наведнъж, и четирите получават ли точно 30kW?

О: С равномерно разделяне, да — 120 разделени на четири заети оръдия. При първи дошъл, първи обслужен, първата кола запазва това, което е поискала, а останалите споделят това, което остава. Екранът показва разделянето на живо.

В: Шофьор каза, че скоростта му е спаднала, когато пристигна друга кола. Зарядното устройство дефектира ли?

A: Almost certainly not. Кабинетът преразпределя пула, когато започне нова сесия; текущата му стъпка слиза с едно движение и екранът се актуализира. Това е политика, а не провал.

Въпрос: Може ли един пистолет винаги да има приоритет?

О: Да, една определена позиция може да бъде запазена за дял; другите трима разделят това, което е останало. Две оръдия с приоритет ще се нуждаят от два шкафа - математиката не го позволява.

В: Моят парк от 400 V ще види ли 120kW?

О: Не — изходният таван от 250 A ограничава 400 V кола до приблизително 100 kW. Пълните 120kW се появяват на 800V превозни средства. Ето защо публикуваме текущата спецификация вместо маркетингови преки пътища.

Q: 5m или 7m кабели?

A: Подреждане по геометрия на отсека. Близките ленти отнемат 5 м (по-евтино, по-малко кабел за управление); обхватът на напречната лента се нуждае от 7 метра. Смесените поръчки са нормални — посочете за всяка позиция.

Въпрос: Могат ли правилата за разпределение да бъдат променени след инсталирането?

О: Да, от сензорния екран или чрез OCPP, по всяко време, без промяна на хардуера. Две седмици A/B данни обикновено определят кое правило отговаря на вашия сайт.

Въпрос: Какво се случва, ако едно оръжие се повреди?

О: Другите три продължават да работят. Сглобките на оръжията са сменяеми на място и са складирани; неуспешна позиция се показва като грешка на екрана и в OCPP.

Въпрос: OCPP 1.6 или 2.0?

О: И двете. Кажете ни своята платформа преди изпращане и ние ще тестваме ръкостискането спрямо нея, така че въвеждането в експлоатация да не се превърне в сесия за отстраняване на грешки.
