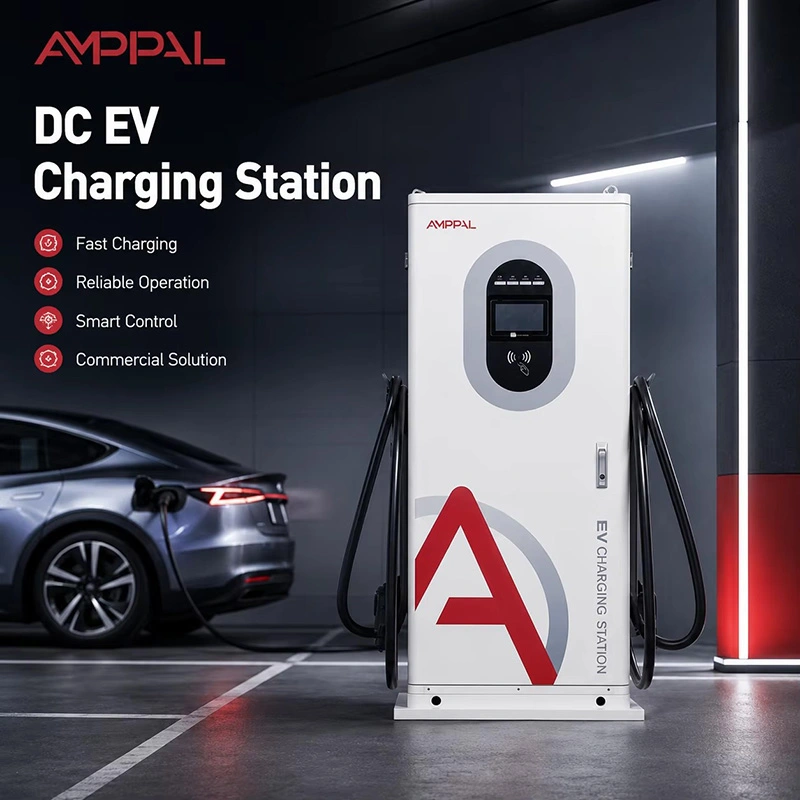

60kW DC EV бързо зарядно устройство „всичко в едно“ за търговски автопаркове

Какво представлява това зарядно устройство и какво изисква от вашата мрежа

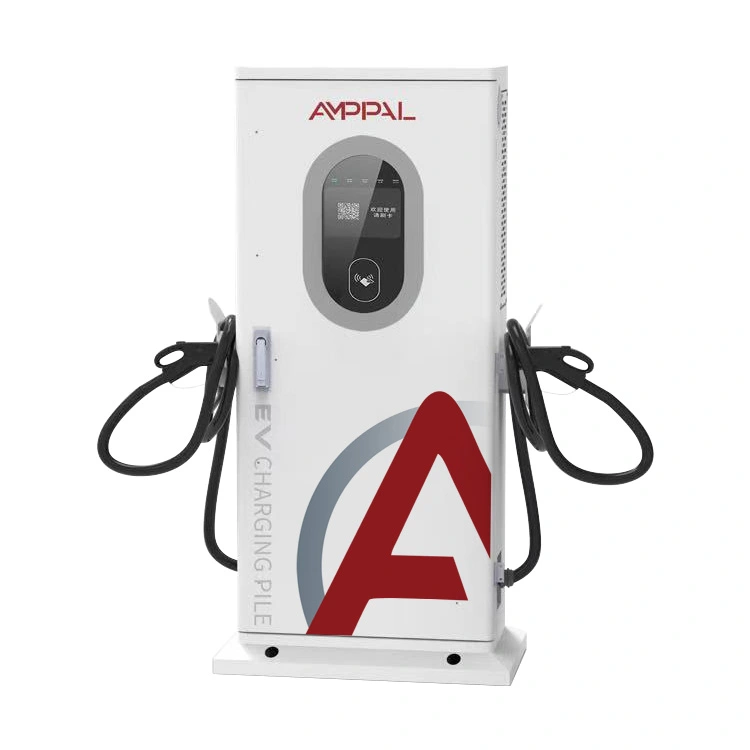

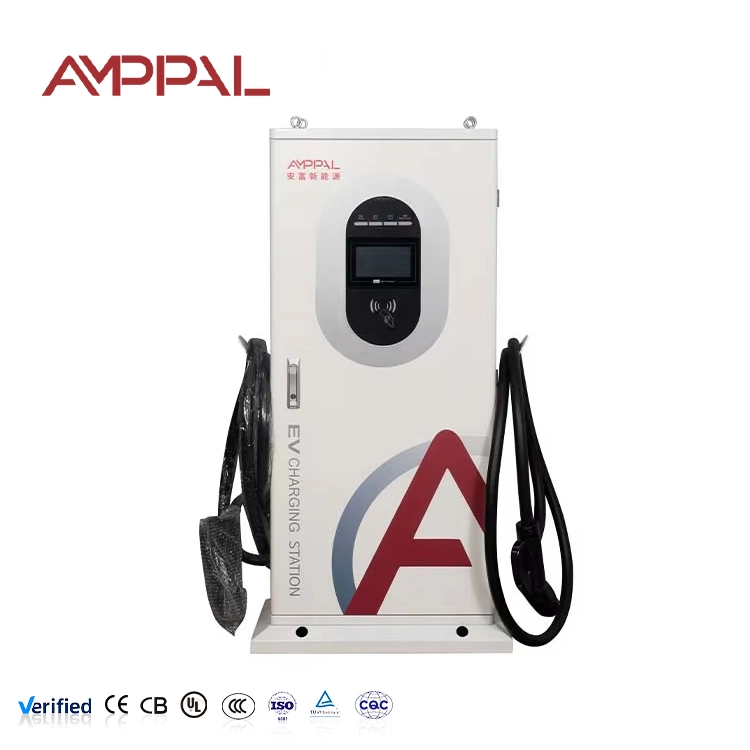

Преди да закупите зарядно устройство с мощност 60kW, въпросът рядко е дали то може да зарежда кола - това е какво ще направи с вашия трансформатор, баланса на фазите и заряда ви за потребление. AF-DC-060-Y-B-O-3/4/5-H е стоящо на пода интегрирано DC бързо зарядно устройство с размери 1517 x 650 x 300 mm, включително основата, доставящо 60kW при 200-1000VDC при до 133A от един AC380V +/- 15% трифазен вход.

При пълно натоварване той черпи приблизително 90 A на фаза - точната цифра зависи от вашето местно напрежение и фактор на мощността. Това число, умножено по колко единици работят наведнъж, е истинската спецификация на вашия проект.

Защо специалистите по планиране на обекти избират това устройство с мощност 60kW

Управляем апетит: около 90 A на фаза означава, че един модул често пасва на съществуваща услуга от 100 A, поддържайки строителните работи малки.

Максималният изходен ток от 133 A достига до микробуси и лекотоварни камиони, а не само до леки автомобили - диапазонът на тока е това, което кара 60 kW да се чувстват бързи за по-големи превозни средства.

OCPP 1.6/2.0 с куки за управление на натоварването: контролер на обекта ограничава общата мощност на обекта и последователностите на единици - как притискате шест зарядни устройства към трансформатор, оразмерен за четири.

95% пикова ефективност означава, че по-малко закупена енергия се превръща в топлина на шкафа и повече достига до батерията.

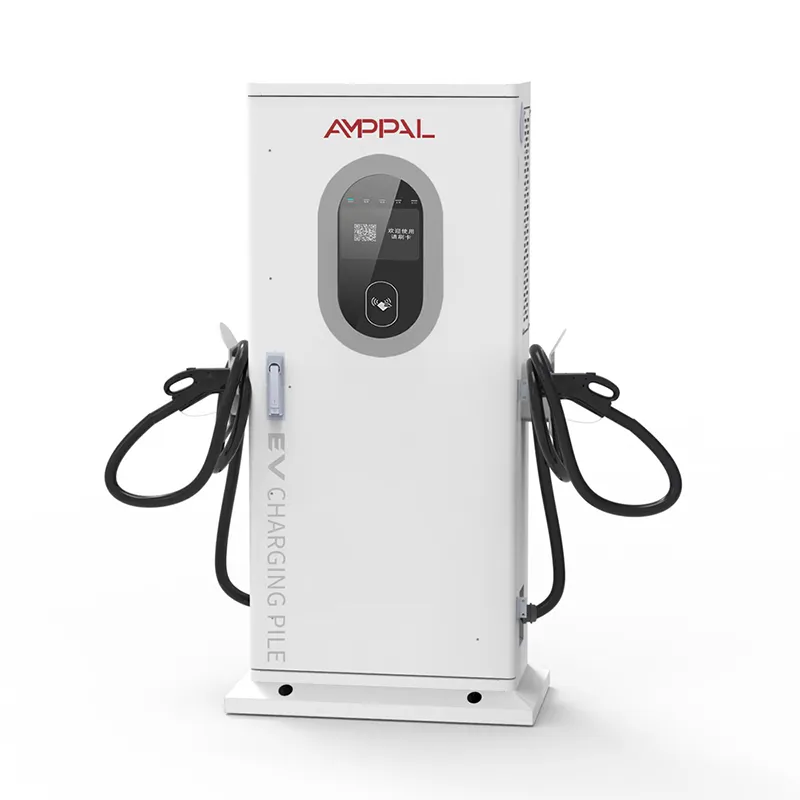

Тънък стълб с размери 1517 x 650 x 300 mm - шест единици очертават стена на предния двор, без да доминират над площадката.

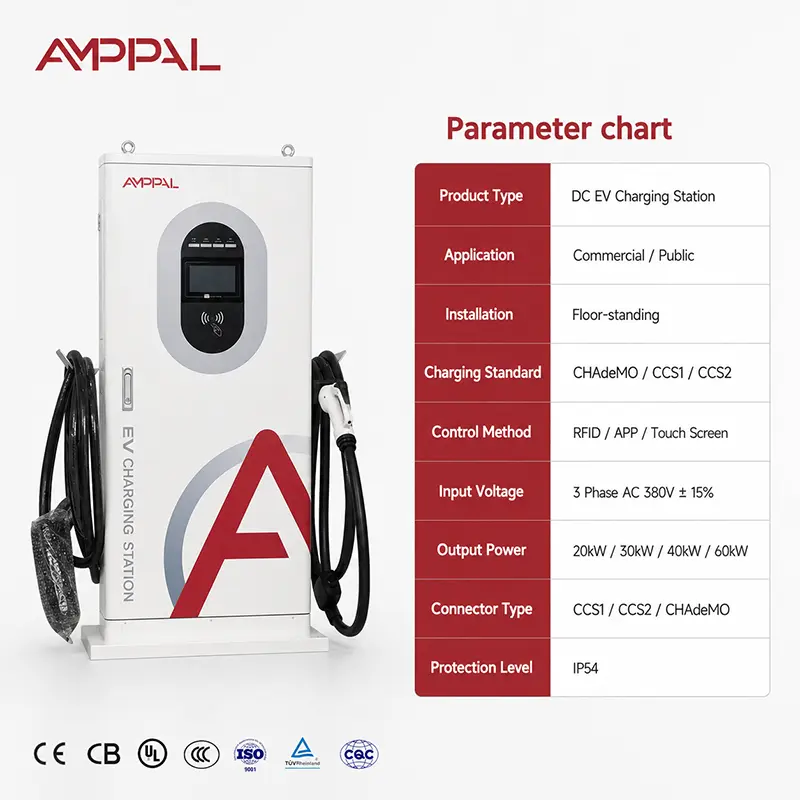

Технически спецификации - 60kW, AF-DC-060-Y-B-O-3/4/5-H

Пет места, където 60kW печелят парите си

Зони за обслужване на магистрали: 20-40-минутни сесии отговарят на 60kW, а две единици на посока поддържат движението на опашките без ангажимент за мрежа от 120kW.

Таксиметрови центрове и центрове за превози: 60kW обръща такси за около една пауза за кафе, а 133A помага на по-големите микробуси за електронно спиране.

Логистични депа с микробуси за доставка: зареждания между смените при 60kW работят с 30-60 kWh батерии.

Предни дворове с множество единици, мащабирани от пилотно до пълно изграждане: започнете с две, добавете двойки с нарастване на използването - същият модел, същата математика на мрежата.

Хибридни сайтове със слънчева енергия плюс съхранение: зарядното устройство поема 60kW по време на слънчевия прозорец и дроселира през нощта чрез управление на натоварването.

Как устройството говори с вашата мрежа

Входното стъпало е трифазен токоизправител с активна корекция на фактора на мощността, така че консумираният ток остава близо до идеалната линия: 60 000 W, разделени на 380 V, корен три, ефективност и фактор на мощността - приблизително 90 A на фаза на практика. Запазете тази цифра за помощното приложение и проверката на прекъсвача.

Изходът се контролира за всяко превозно средство: модулът договаря напрежението с BMS и регулира тока до 133 A, докато батерията го приема. Кривите на заряда се изравняват близо до върха, така че две коли, които финишират заедно, дърпат по-малко от 60kW всяка - реалното търсене обикновено е под сумата от табелката, което прави факторите за едновременност легитимни.

За сайтове с множество модули OCPP връзката е по-важна от хардуера: контролерът задава ограничение на сайта - да речем 240kW за шест блока - и модулите го споделят динамично. Това може да намали вашия трансформатор с една стъпка по размер и вашето търсене да се зареди с него.

Доказателства за съответствие и фабрични тестове

Комплект за съответствие: CE и TUV за Европа, CB за международни търгове, CCC у дома, UL при поискване за проекти в САЩ.

IP54 тестване на прах и пръски се извършва в нашата камера; рейтингът се тества, а не предполага.

96-часова проба от солен спрей от всяка производствена партида предпазва крайбрежните и индустриални обекти от повреди на покритието.

Всяка единица завършва 24-часово изгаряне при пълно натоварване при 40 C; ефективност под 94% означава преработка, а не доставка.

Измервателят за постоянен ток е калибриран спрямо проследим еталон; сертификатът се доставя с устройството.

Вътре във фабриката: Как се сглобява блок от 60kW

Стоманената ламарина се щанцова, нарязва и сгъва от CNC машини и лазерни ножове, след което се прахово боядисва.

Пробите от солен спрей се изтеглят от партидата и се тестват 96 часа преди началото на сглобяването.

AC входната секция и 60kW DC стека са изградени на отделни линии с инструменти с контролиран въртящ момент.

Контролната платка, DC измервателят и комуникационният модул OCPP 1.6/2.0 са свързани по документиран график.

Фърмуерът е флашнат; пълният изходен път 133A се проверява спрямо електронен товар, а не батерия.

Работите в студена и топлинна камера предхождат 24-часовото изгаряне при пълно натоварване при 40 C.

Проверяват се уплътненията, уплътненията и уплътненията на вратите IP54; следва водна струя в шест посоки.

Издаден сертификат за калибриране, уредът опакован.

Ръководство за планиране на обект: От 2 единици до 6

Започнете с трансформатора. Две единици при пълно натоварване се нуждаят от около 180 A на фаза комбинирано - обикновено 100 kVA трансформатор с височина или съществуваща услуга, ако вашият обект вече има трифазен капацитет. Четири модула: приблизително 360A на фаза, което ви тласка към 160-200 kVA трансформатор.

Не определяйте размера за аритметика на табелката. Коефициентът на едновременност от 0,6-0,8 е реалистичен, тъй като сесиите се залитат естествено; управлението на натоварването ви позволява да проектирате по-близо до реалния пик. Балансът на фазите също има значение: добавете единици едно по едно и редувайте фазите, така че сайтът да остане балансиран - небалансиран сайт плаща по-високи загуби и изключва неудобни грешки.

И накрая, таксата за търсене: комуналните услуги таксуват отделно най-високия 15-минутен пик от месеца. Шест агрегата, дърпащи 360 kW за един прозорец, струват истински пари месечно, а не веднъж. Слънчевата енергия по време на прозореца за зареждане и скромният буфер на батерията намаляват този пик; OCPP връзката е това, което позволява на контролера да го прави автоматично.

Защо вносителите поставят AMPPAL в своя кратък списък

Примерните поръчки се изпращат в рамките на 3-5 работни дни; контейнерните пратки тръгват 15-20 работни дни след потвърждаване на поръчката.

Няма минимуми над една извадкова единица; ценообразуването за обем започва от 10, а моделите 30/40/60kW могат да пътуват в един контейнер.

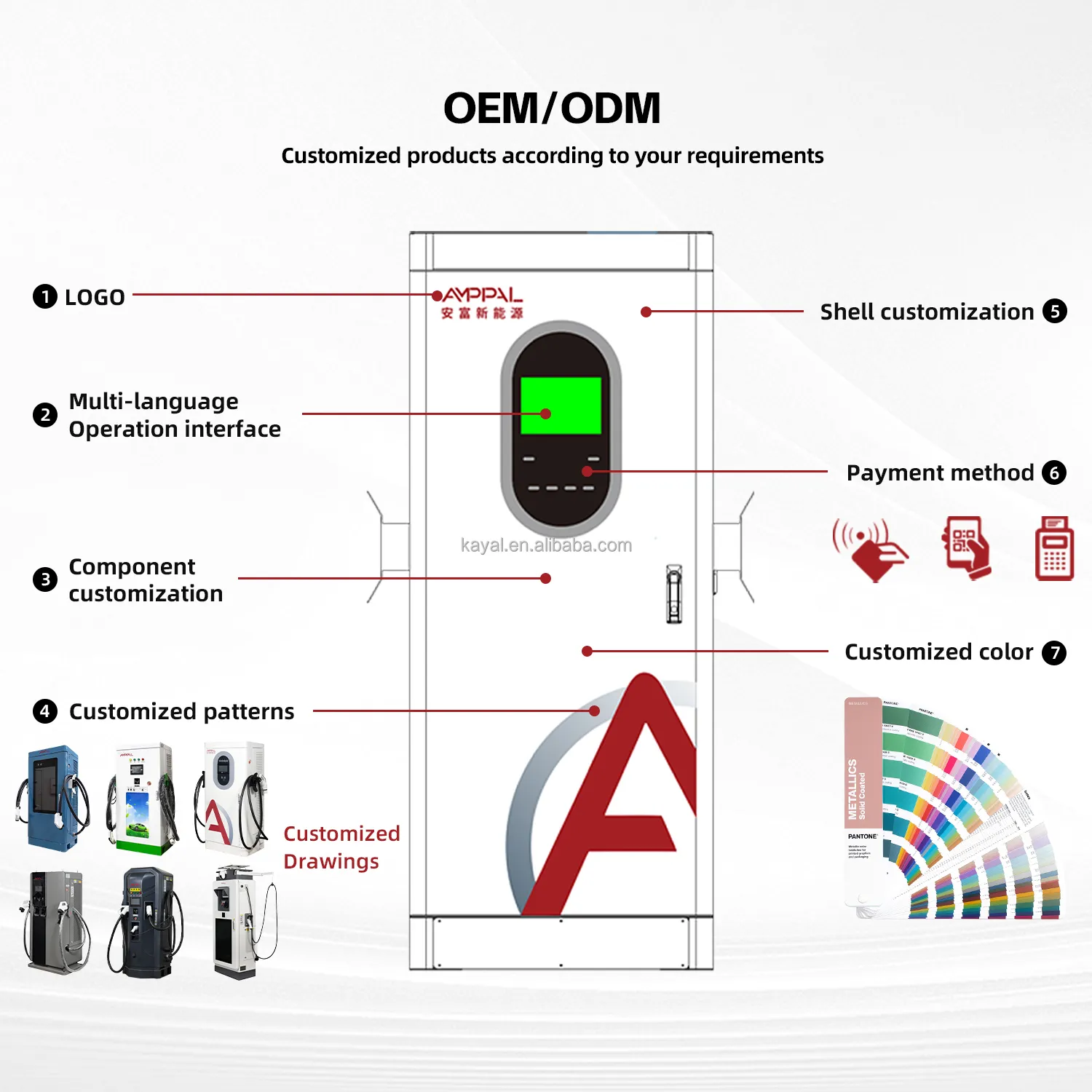

Персонализиране: вашето лого, вашия цвят на боята, вашето приложение за плащане, вашите етикети.

Предоставяме фактура, опаковъчен лист, CE/TUV сертификати, протоколи от тестове и сертификат за произход с всяка пратка.

Рекорди, които можете да проверите: 1 милион+ единици от 2014 г. насам, 200+ станции, управлявани от самия AMPPAL, и 500 единици с течно охлаждане в проекта за зелен водород NEOM в Саудитска Арабия.

Условия за опаковане и превоз на товари при износ

Всеки сандък заема една палетна позиция: дървена рамка върху четиристранна основа, блокирана с пяна до отпечатъка и обвита с влага за океанския крак. Кабелът за зареждане е навит и завързан, така че конекторът да е защитен.

Приблизително десет сандъка пасват на 20-футов контейнер, около 24 на 40-футов висок куб, смесен с монтирани на стена модели. Всяка пратка се снима при товарене.

Ние цитираме опции EXW Yueqing, FOB Ningbo и CIF към порт; спедиторите в Нингбо познават добре касите AMPPAL.

Обслужване и поддръжка след доставка

Всяка единица е с две години гаранция. На сайт с шест единици препоръчваме да държите един резервен модул локално, вместо да разчитате на въздушен транспорт всеки път, когато нещо се повреди.

Резервни части, съхранявани за 8+ години: екрани, комплекти пистолети, вентилатори, филтри, табла за управление - повечето пристигат в рамките на седмица.

Отдалечени актуализации на фърмуера и поддръжка за конфигуриране на OCPP 1.6/2.0 чрез имейл или WhatsApp с отговор в същия ден.

Включена е помощ за планиране на място: нашите инженери преглеждат размера на вашия трансформатор, графика на кабелите и фазовия план, преди да поръчате няколко.

Контролен списък за годишно сервизно обслужване: почистване на филтъра на всеки 1-3 месеца, въртящи връзки годишно, тримесечен преглед на настройките за управление на натоварването.

Клопки при инсталиране (грешно / правилно)

Грешка: ако приемем, че ротацията на фазите няма значение, защото модулът се коригира сам. Вдясно: проверете въртенето на L1-L2-L3 преди захранване; обратното въртене поврежда устройството и може да повреди входното стъпало.

Грешка: свързване на всички нови модули към една и съща фаза, за да се запази окабеляването просто. Вдясно: разпределете единиците между фазите; балансиран сайт избягва неудобни пътувания и плаща по-ниски загуби.

Грешка: оразмеряване на захранващия кабел точно според номинала на прекъсвача. Вдясно: допуска се спад на напрежението по дължината на цикъла - под AC380V +/- 15% на клемите, уредът намалява мощността или се поврежда.

Грешка: стартиране на зарядното устройство от преносим генератор по време на работа в мрежата. Вдясно: използвайте стабилно трифазно захранване; дрейфът на честотата на генератора обърква защитите на входа.

Грешка: активиране на всичките шест единици без ограничение на сайта. Вдясно: задайте горната граница за управление на натоварването OCPP на реалния капацитет на трансформатора - това е разликата между 200 kVA и 400 kVA трансформатор.

Доклади на собственика на сайта

Логистичен оператор в Селангор, Малайзия (юли 2025 г.) започна с две единици на услуга от 100 kVA за своите микробуси за доставка. Той казва, че мощността 133A зарежда неговите микробуси с мощност 60 kWh за около час между маршрутите – и ограничението за управление на натоварването означава, че няма надграждане на трансформатора. Неговото оплакване: първоначалната настройка на OCPP с неговия бекенд на трета страна отне две сесии за поддръжка, за да се изглади; сега ние предварително конфигурираме бекенда фабрично при поискване.

Оператор на зона за обслужване в Сарагоса, Испания (октомври 2025 г.) управлява четири агрегата на спирка на магистрала и наблюдава как таксата му за търсене спада с 23%, след като нашите инженери зададоха ограничение на обекта от 240kW. Неговата хватка: през първия месец той остави и четирите на Auto и две единици завършиха в един и същ 15-минутен прозорец, достигайки пика - настройките на залитането го поправиха.

Разработчик на обект в Монтерей, Мексико (февруари 2026 г.) планира преден двор с шест блока с трансформатор от 300 kVA и слънчева енергия. Неговата обратна връзка след три месеца: работният лист за баланс на фазите спести преработка - първият му електротехник беше поставил три модула на една фаза. Неговата бележка: времето за зареждане на сензорния екран от около 20 секунди се усеща дълго в опашка; актуализацията на фърмуера го намалява до под 10.

Често задавани въпроси - Планиране на мрежи, трансформатори и многоблокове

Въпрос: Колко ток черпи едно устройство с мощност 60kW от мрежата?

A: Приблизително 90 A на фаза при пълно натоварване, в зависимост от вашето местно напрежение и фактор на мощността; точната цифра е на табелката и в ръководството за монтаж.

В: Мога ли да пусна един 60kW модул на съществуваща трифазна услуга 100A?

О: Често да, ако нищо тежко не споделя тази услуга и цикълът е достатъчно кратък, за да се избегне спад на напрежението; накарайте електротехник първо да провери резервния капацитет.

Въпрос: Колко 60kW единици може да поддържа трансформатор от 200 kVA?

О: Около четири при пълно едновременно натоварване или пет до шест с ограничение за управление на натоварването около 240-260kW и реалистично зашеметяване на сесията.

В: Какво е такса при поискване и как ме засяга?

О: Комуналните услуги таксуват отделно най-високото 15-минутно средно търсене за месеца; шест единици, дърпащи 360kW за един прозорец, ви струват месечно. Капачки на сайта, зашеметяващи и слънчеви/акумулаторни батерии го обръсват.

В: Зарядното устройство поддържа ли управление на натоварването с други марки?

A: Чрез OCPP 1.6/2.0 модулите слушат контролер на обекта; парковете от различни марки работят, ако контролерът говори OCPP на всички.

В: Мога ли да добавя модули по-късно, без да преработвам електрическия дизайн?

A: Планирайте графика на трансформатора и кабела за окончателното преброяване от първия ден; добавянето на модули по-късно е механична инсталация плюс промяна на контролера.

Въпрос: Това устройство работи ли със слънчева енергия и батерии на място?

О: Да - зарежда се от това, което сайтът доставя, а OCPP позволява на контролера да приоритизира слънчевата енергия и захранването на мрежата в пиковите тарифни прозорци.

Въпрос: Защо 133A изход, когато устройството е само 60kW?

A: Тъй като изходното напрежение варира 200-1000VDC; при 450V зарядно от 60kW се нуждае от около 133A. Тази текуща оценка го прави бърз за превозни средства от клас 400V.
