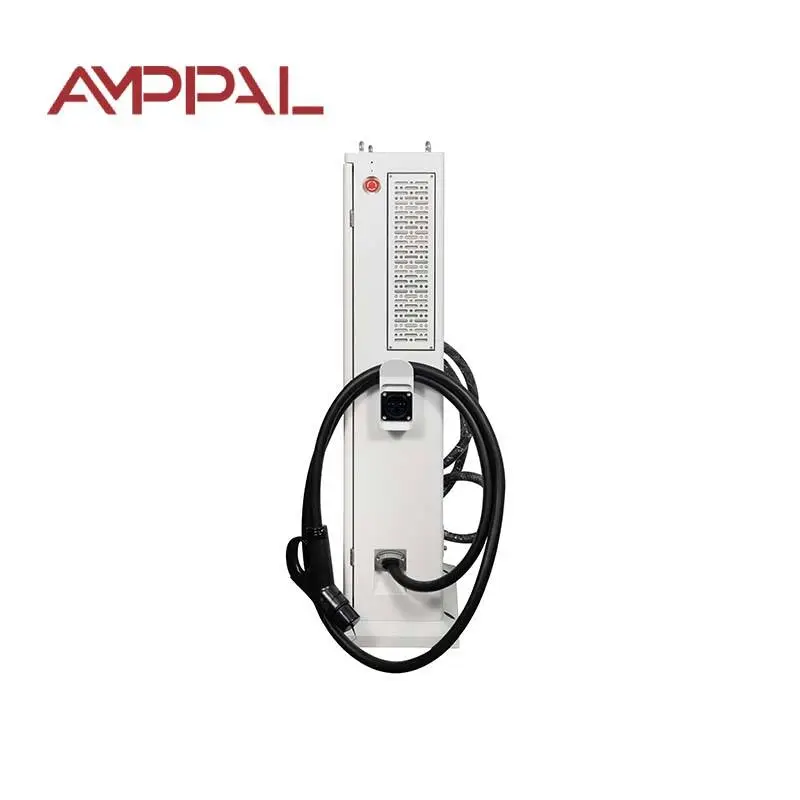

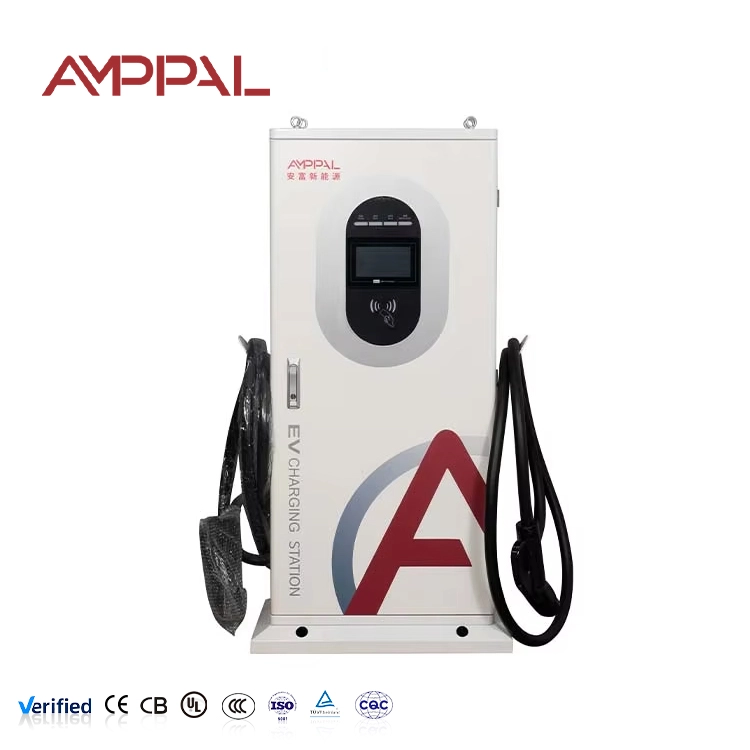

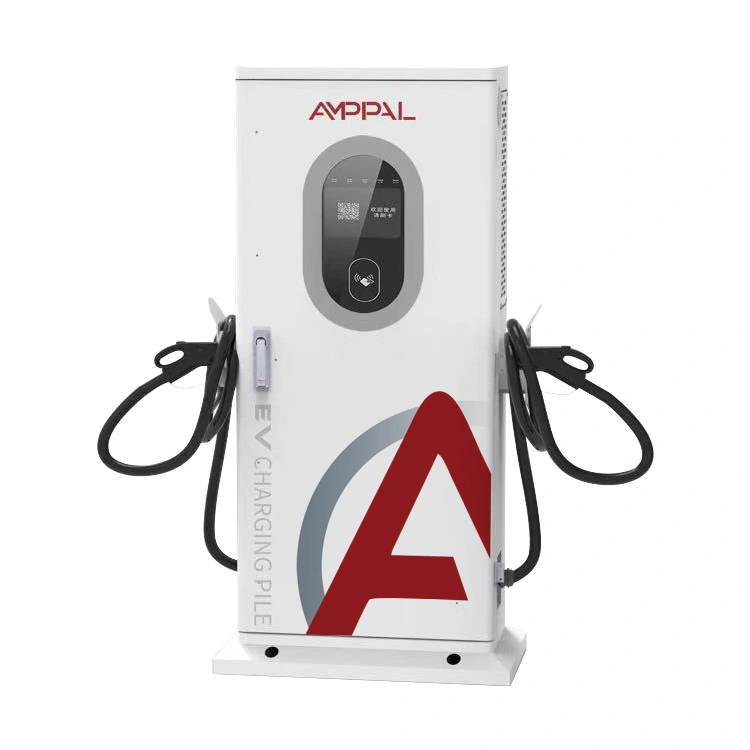

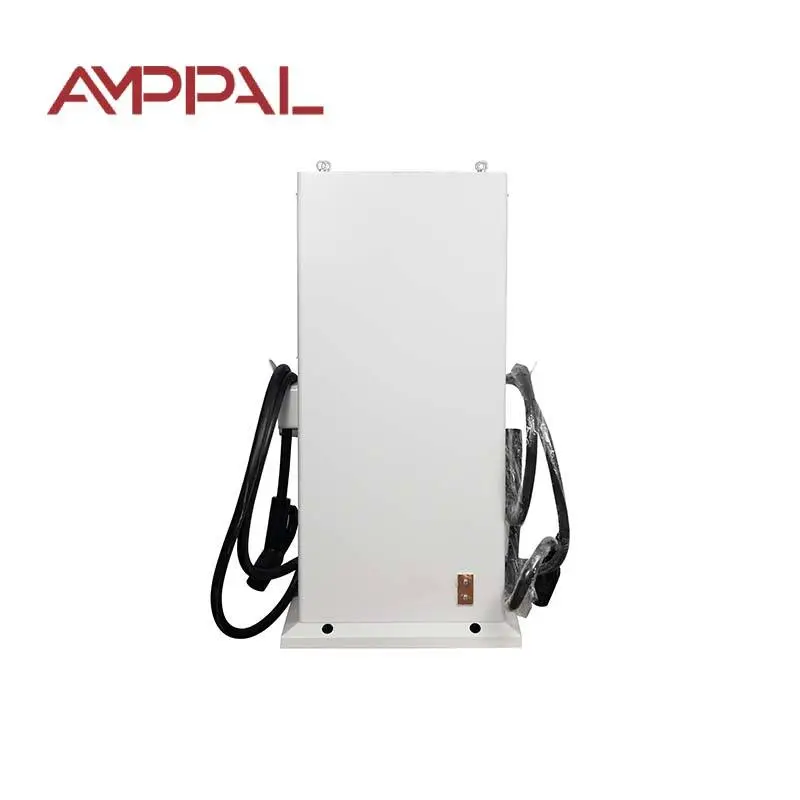

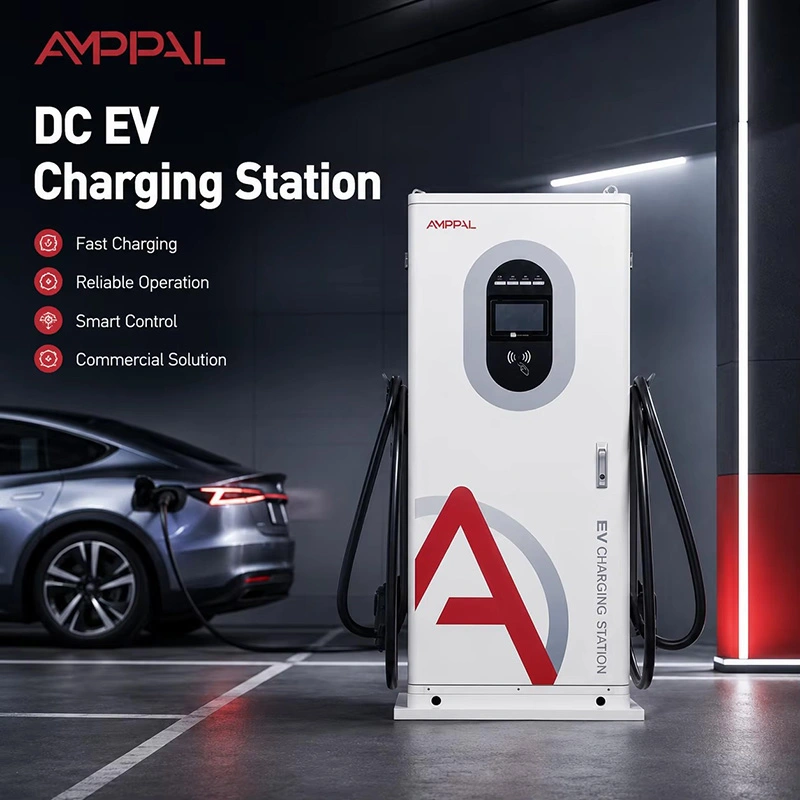

20kW компактна интегрирана DC EV зарядна станция за паркиране на дребно

Пост за зареждане, създаден да се използва от непознати

Има разлика между зарядно устройство, което работи, и зарядно устройство, което обществеността може да използва без чужда помощ. AF-DC-020-Y-B-O-3 е нашият отговор на втория проблем. Той е висок 1517 mm върху основата си, което поставя 7-инчовия цветен екран на естественото ниво на очите за някой, който стои до колата си, и кобура за пистолет на височината на кръста, където възрастен може удобно да вдигне DC кабел.

Екранът е мястото, където бяха положени по-голямата част от дизайнерските усилия. Състоянието на сесията, доставената енергия, изминалото време, текущата тарифа и оставащата оценка са на една страница — без гмуркане в менюто. Когато нещо се обърка, съобщението казва какво да се направи, вместо да показва код за грешка, който не означава нищо за шофьора в единайсет през нощта.

Отпечатъкът е умишлено тесен. При 650 × 300 мм стълбът се побира в горната част на стандартен паркинг, без да навлиза в пространството, което обикновено принуждава операторите да монтират на стена.

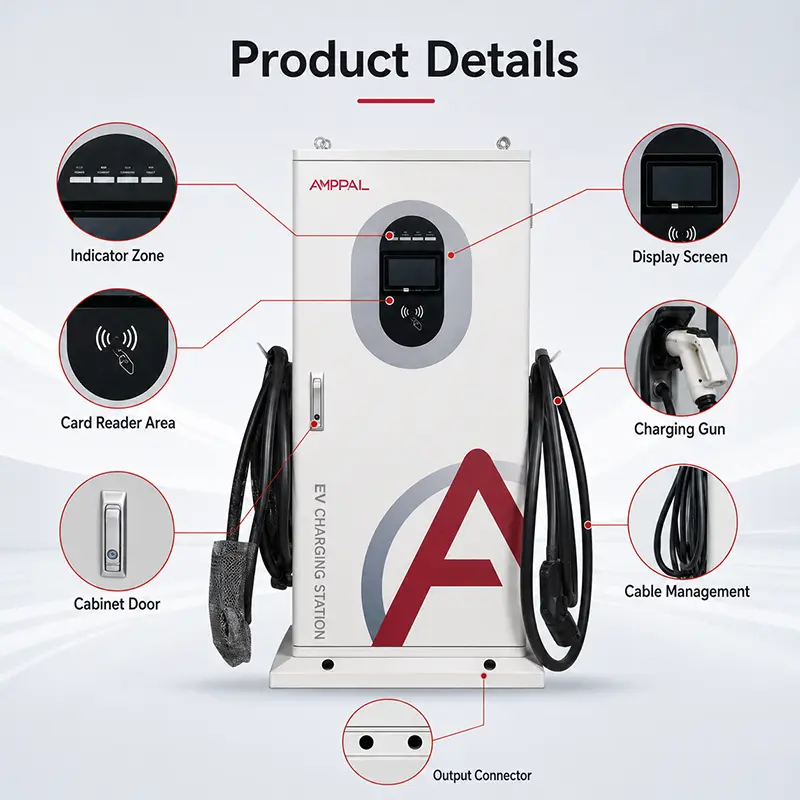

Подробности, които намаляват обажданията за поддръжка

7-инчов цветен сензорен екран на 1200 мм височина на очите: чете се от изправено положение, без да се навеждате, и достатъчно голям за по-възрастни шофьори.

Три метода за стартиране — RFID карта, QR сканиране, ПИН код. Когато телефонът няма сигнал, картата продължава да работи. Когато водачът няма карта, QR пак работи.

Четири режима на зареждане: автоматично пълно зареждане, фиксирана мощност, фиксирано количество и фиксирано време. Шофьор с двадесет минути избира време; човек с бюджет избира сума.

Кабелен кобур и кука на работна височина: най-голямата причина за повредени оръжия е, че шофьорите ги изпускат върху бетон, защото кобурът е неудобен.

0-100 A при 200-1000 VDC: същият прозорец на напрежението като нашите големи шкафове, така че нито едно превозно средство не се отхвърля поради това, че е платформа от 800 V.

IP54 корпус с оценка от -25°C до +50°C, като отделението за електроника е запечатано отделно от кабелния вход.

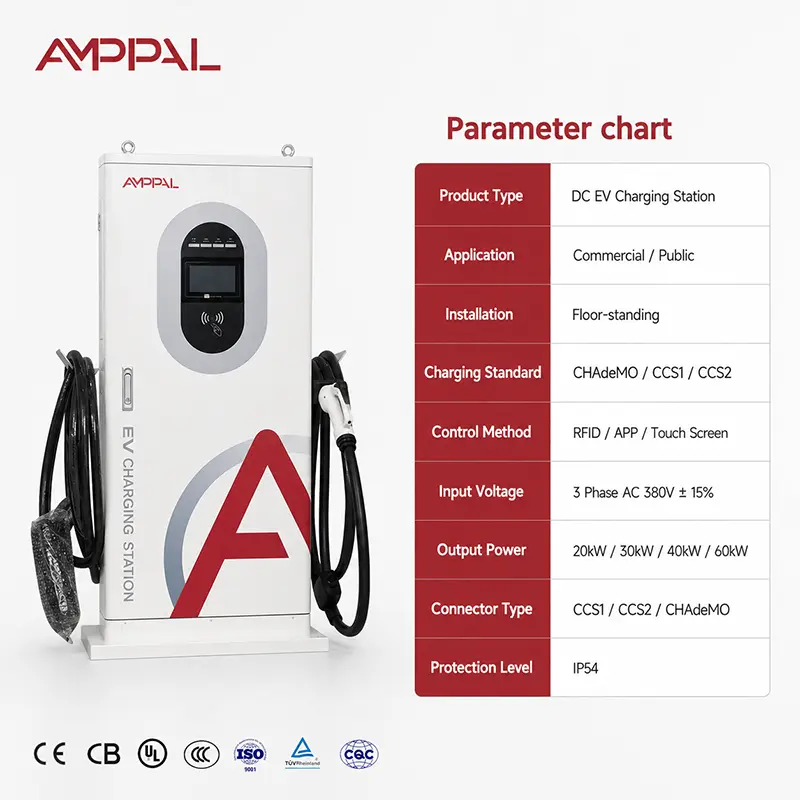

Технически спецификации

Къде тази публикация работи най-добре

Общински паркинг на улицата: тесен стълб в началото на залива е това, което повечето градски власти ще одобрят, където широкият шкаф не отговаря на правилото за освобождаване от тротоара.

Хотелски и ресторантски паркинги: гостите се обслужват сами, без да искат помощ от рецепцията, което е практическият тест за всяка обществена единица.

Малки паркове за търговия на дребно: 20kW подхожда на магазин за 60-90 минути, а стълбът изглежда умишлено, а не индустриален до витрината.

Жилищни комплекси със споделени отсеци: ПИН достъпът позволява на офис за управление да издава кодове, без да администрира система с RFID карти.

Паркиране за посетители на работното място: QR старт означава, че посетител таксува, без да е записан в схемата на фирмената карта.

Какво се случва, когато драйвер се включи

Последователността е фиксирана и отнема няколко секунди. Постът открива конектора, потвърждава, че ключалката е задействана, след което провежда тест за изолация от страна на DC, докато контакторите остават отворени. Ако изолацията е под прага - мокър конектор, повреден кабел - той спира там и казва на драйвера да се свърже отново.

Преминавайки това, постът и превозното средство обменят параметрите. BMS посочва целевото напрежение и максимално допустимия ток; постът потвърждава какво може да достави и започва да се увеличава. От този момент превозното средство контролира тока, поради което две коли на еднакви стълбове могат да зареждат с много различни скорости.

Който и от четирите избрани от драйвера режима управлява кога сесията приключи. Автоматично работи, докато BMS извика спиране. Фиксираната сума, фиксираната мощност и фиксираното време приключват при собствено състояние и публикацията съобщава причината на екрана, така че никой да не приеме грешка.

Съответствие и линейно тестване

EN IEC 61851-1:2019 и EN IEC 61851-23:2014, с CE декларация и сериализиран тестов доклад, изпратени с всяка публикация.

Екранът и сензорният слой са тествани за четливост и реакция в целия работен диапазон от -25°C до +50°C; повредата при докосване при студено време е често срещано оплакване при обществени устройства.

100% изпитване на устойчивост на изолация и диелектрична якост.

Механични цикли на пистолет и кобур върху производствени проби — кобурът е точка на износване на оборудване за самообслужване.

IP54 проверка плюс 96-часов солен спрей върху корпуса и основата.

Разработване при пълно натоварване с термична регистрация преди опаковане.

Как се изгражда постът

1. Входяща проверка на модули, екрани, четци, контактори и кабелни комплекти.

2. CNC щанцоване и формоване на колонните и базовите панели; геометрията на основния фланец определя как стълбът стои вярно след анкериране.

3. Роботизирано заваряване на колона към основа, шевове шлифовани наравно по видимите повърхности.

4. Предварителна обработка и електростатично прахово покритие; публичното оборудване получава допълнителна проверка на дебелината на покритието.

5. Захранващ модул — модули, шини и вътрешно окабеляване, всички захранващи клеми са затегнати и маркирани като свидетел.

6. HMI и монтиран хардуер за достъп: екран, четец на карти, прозорец на QR камера и клавиатура, всяка от които е тествана.

7. Зареждане на фърмуера, калибриране на сензора и скриптиран тест на потребителския интерфейс, обхващащ и четирите режима на зареждане.

8. Разработване при пълно натоварване, предпазна батерия, проверка на IP, след това пакетирана за износ.

Дали 20kW е подходящата мощност за обществен пост?

Съпоставете мощността с това колко дълго колата е паркирана, а не с това, което звучи впечатляващо в документ за търг.

При 20 kW водачът получава приблизително 20 kWh на час - около 100-120 км пробег. За пазаруване, хранене или посещение в офиса е напълно подходящо, а пощата струва по-малко за закупуване и по-малко за свързване.

Ако вашите отделения се обърнат за по-малко от четиридесет минути или ако шофьорите пристигнат, очаквайки да напуснат бързо, това е грешен продукт и бихме предпочели да го кажем сега: вижте шкафовете от 60kW или 120kW. По същия начин, ако обектът е чисто жилищен паркинг за нощувки, стълбовете за климатик ще обслужват същите шофьори за значително по-малко пари.

Как това се сравнява със стенна кутия със същата мощност

Свобода на поставяне: публикация отива в залива навсякъде в сайта. Стенната кутия се нуждае от стена на правилното място, което често не съществува в открит паркинг.

Публично представяне: завършена публикация с голям екран се чете като съзнателна инфраструктура; водачите му вярват повече от кутия на стена и това се вижда от използването.

Размер на екрана: 7-инчов цветен тук срещу 4,3-инчов на стенен 20kW. За публична употреба без надзор по-големият екран си струва разликата.

Монтаж: един стълб изисква малка основа и кабелен вход отдолу; стенна кутия не го прави. Бюджет за тази основа.

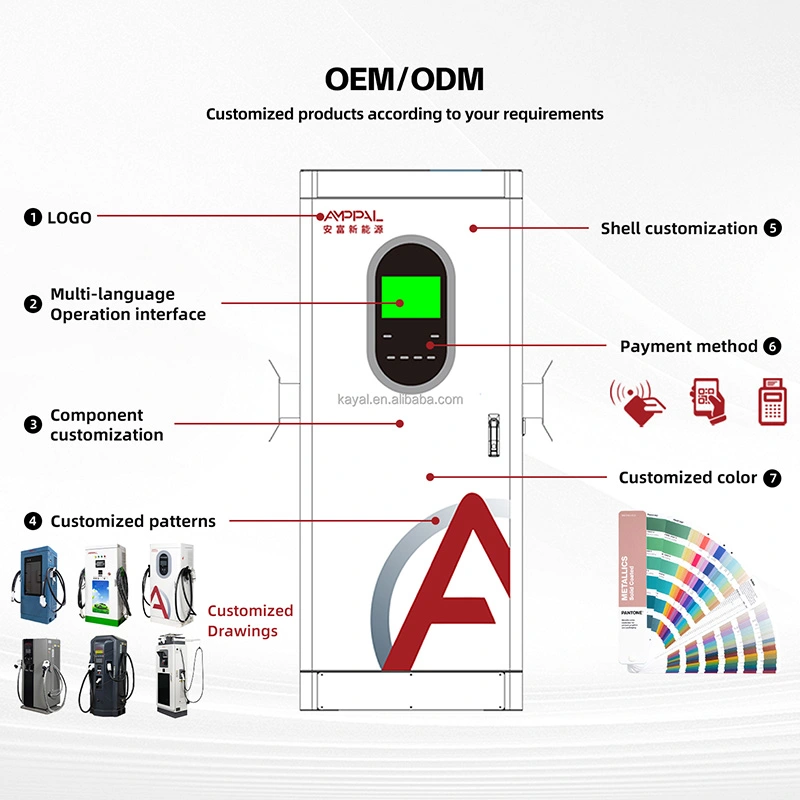

Търговските условия са идентични и за двете: MOQ 1 стандартна единица, 15-20 работни дни, две години гаранция, персонализирано брандиране от 50 единици.

Опаковка и доставка

Стълбовете се доставят изправени в щайга от шперплат с приблизително 1620 × 750 × 420 мм, брутно тегло около 85 кг, със защита от пяна върху лицето на екрана и пистолетът, опакован отделно в същата щайга.

Шест каси отговарят на стандартна конфигурация на палети за износ; 20-футов контейнер отнема около 48 стълба, а 40-футов висок куб около 100, в зависимост от това дали комплектите за закрепване се доставят с поръчката.

Наличните условия са EXW, FOB Нингбо или Шанхай, CIF и DDP за повечето дестинации в Европа и Персийския залив. Комплектите анкерни болтове и шаблоните за монтаж се доставят със стоките безплатно. Документацията включва фактура, опаковъчен лист, CE декларация, сериализиран протокол от изпитване и чертежи на основата.

Сервиз и консумативи

Двугодишна гаранция за захранващи модули, екран, четци, контактори и кабелен монтаж.

Пистолетът за зареждане и кабелът се третират като сменяеми на място; дистрибутор, съхраняващ два резервни комплекта пистолети, може да разреши най-често срещаните щети на обществени обекти в рамките на един ден.

Дистанционна диагностика през OCPP, когато е свързан, включително състояние на екрана и четеца.

Резервните части се изпращат до 48 часа след потвърждение, 3-5 работни дни с куриер.

Препоръчителен сервизен интервал: шест месеца на обществени места — почистване на филтъра, проверка на пистолета и кобура, проверка на уплътнението, проверка на повърхността на екрана.

Какво се обърква в публичните сайтове

Грешка: монтиране на стълба срещу пряко следобедно слънце. Вдясно: ориентирайте екрана далеч от слабото слънце или поставете опцията за дисплей с висока яркост. Нечетливите екрани генерират повече оплаквания, отколкото бавното зареждане.

Грешка: анкериране към тънка плоча. Вдясно: налейте подходяща основа към предоставения чертеж. Стълбовете се чукат от превозни средства на заден ход и основата поема това натоварване.

Грешка: пропускане на ограничител на колелото или кнехт пред залива. Вдясно: поставете едно. Цената е тривиална срещу колона за смяна.

Грешка: оставяйки стикера с QR код да избледнее. Правилно: проверявайте го при всяко посещение в сервиза — избеленият QR код тихо убива всяка сесия, която би започнала с телефон.

Грешка: приемайки, че вандализмът е хардуерен проблем. Правилно: осветлението и покритието на камерата защитават публичен пост по-добре от която и да е оценка на заграждението.

Обратна връзка от собственика на сайта

Община в Северна Гърция инсталира четиринадесет стълба в четири градски паркинга през 2025 г. Техният транспортен служител съобщи, че опцията за ПИН се е оказала най-използваният метод за стартиране, а не картата - посетителите без местен акаунт просто са взели код от служителя на паркинга.

Хотелска група в Джорджия с единадесет публикации в три обекта даде една обратна връзка, която промени нашата препоръка: те поискаха четирите режима на зареждане да бъдат ограничени до автоматично и фиксирано време за използване от гостите, защото другите два объркаха хората. Тази конфигурация вече е достъпна като настройка на фърмуера.

Оператор в Узбекистан, управляващ девет поста, отбеляза, че тясната дълбочина от 300 mm е решаваща - техните отделения са разположени по стандарт от съветската епоха с тясна циркулация и по-дълбок шкаф би се провалил при проучването за достъп до пожар.

Въпроси от купувачи

Въпрос: Може ли шофьор да го използва без приложение или акаунт?

A: Да. PIN и RFID работят самостоятелно. QR е наличен, когато управлявате бек-офис платформа.

Въпрос: Каква основа е необходима?

О: Бетонна подложка към предоставения ни чертеж с кабелен вход отдолу. Включени са анкерни болтове и шаблон.

Въпрос: Колко видим е екранът на дневна светлина?

О: Стандартният екран се чете на сянка и непряка светлина. Посочете опцията за висока яркост за открити предни дворове, обърнати към слънцето.

Въпрос: Кой от четирите режима трябва да активирам?

О: За обществени сайтове автоматичното и фиксираното време покриват повечето драйвери. Фиксираната сума отговаря на предплатени модели. Можете да ограничите менюто във фърмуера.

Въпрос: Колко е дълъг кабелът за зареждане?

A: 5 метра като стандарт, който достига входове от двете страни на залив. Предлагат се по-дълги кабели, но добавят тегло, с което потребителят може да се справи.

Въпрос: 20kW достатъчно ли е, за да оправдае обществена тарифа?

О: На сайтове, базирани на престой, да. В транзитните сайтове, където шофьорите очакват скорост, следват оплаквания за цените. Свържете честно тарифата с мощността.

В: Мога ли да поставя два пистолета?

О: Не на този модел. Работата с няколко пистолета започва с нашите шкафове от разделен тип.

В: Какво е времето за изпълнение?

A: 15-20 работни дни стандарт; 25-30 за персонализиран цвят, екранна графика или компилация с ограничен фърмуер. MOQ 1 стандартна единица, 50 за брандиране.
