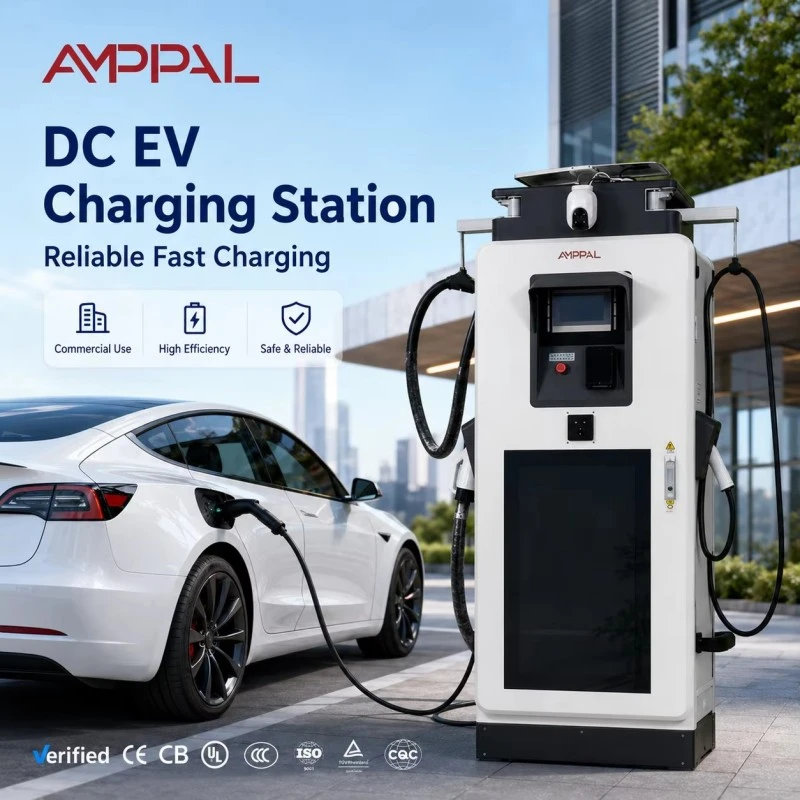

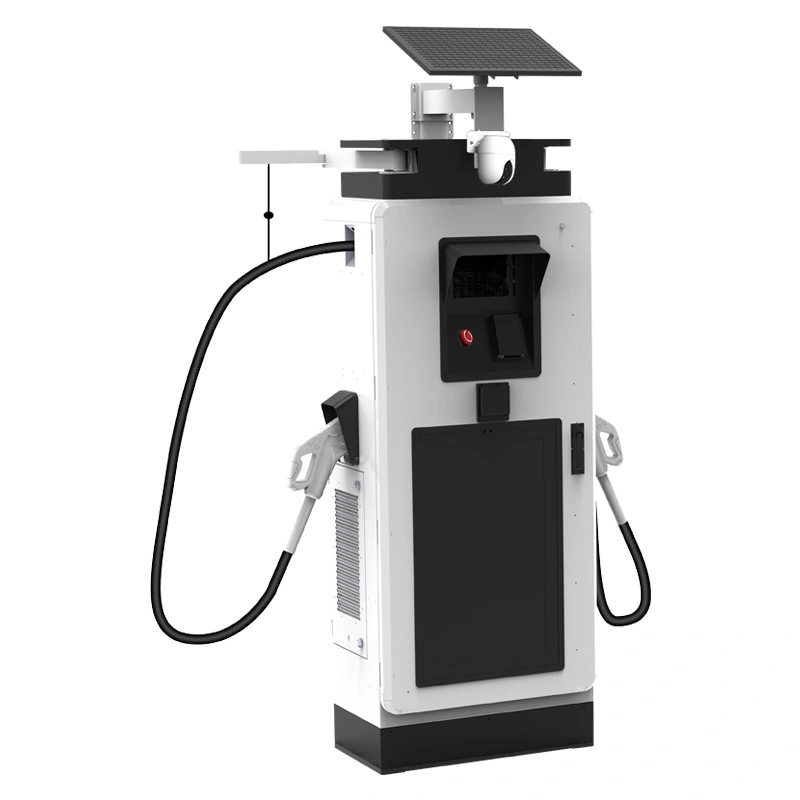

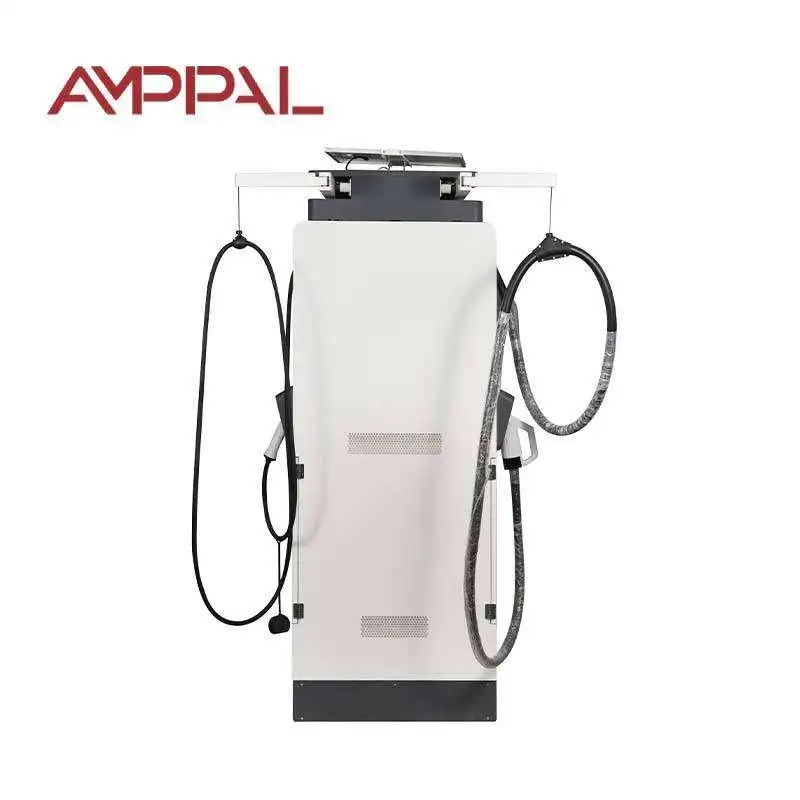

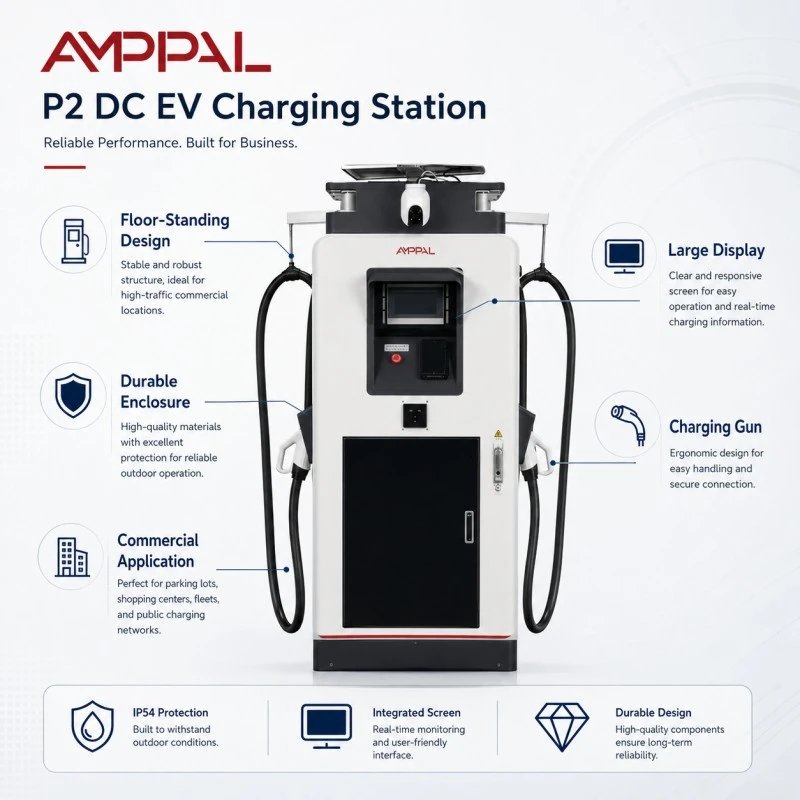

120 kW Търговско DC EV зарядно устройство с цифров дисплей за обществени станции

Създаден за 480V панел: 120kW зарядно устройство за търговски обекти в Северна Америка

Търговските сгради в Северна Америка са окабелени за 480 V трифазно захранване и зарядно устройство, което пренебрегва този факт, създава трансформаторни разходи за никого. AF-DC-120-Y-B-M-4-H приема AC480V±10% при 45-65Hz директно, така че повечето американски и канадски търговски обекти, промишлени и смесени сайтове могат да го захранват от съществуващия панел, без да добавят понижаващ трансформатор.

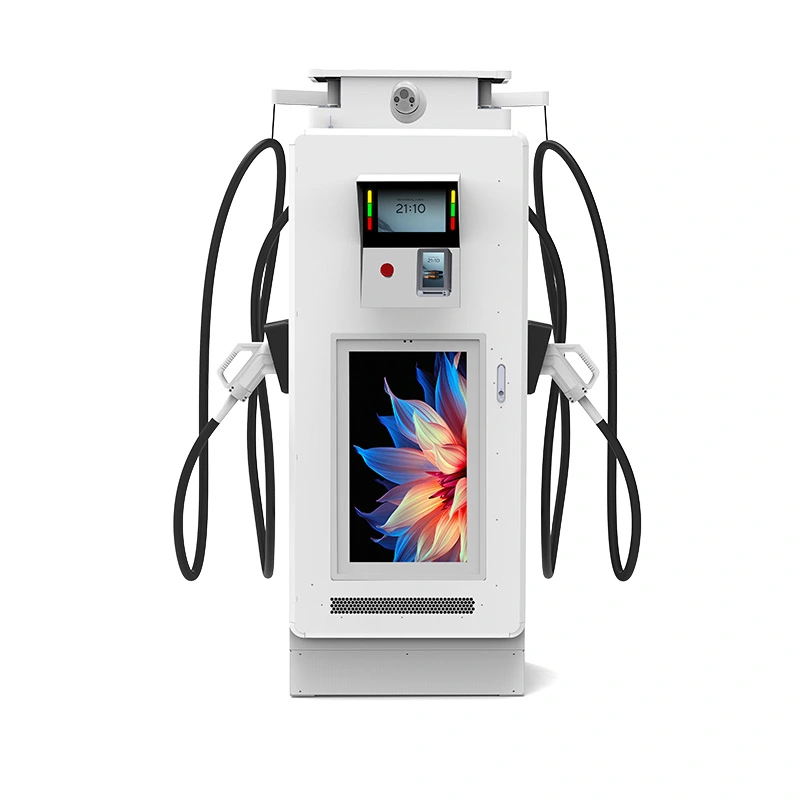

Той също така ограничава шума до 60 dB - приблизително 5 dB под типичните DC шкафове - което има значение в линиите на имотите, съседните на апартаментите парцели и търговските райони, които работят цяла нощ. 32-инчовият 1920×1080 дисплей на предната част обработва вашето медийно или бранд съдържание, но електрическата история е това, което прави този модел различен.

Пиковата ефективност е 95%, корпусът е IP54, а изходът CCS1 покрива 0-250A. Това е машина с мощност 120kW, на която е лесно да кажете „да“ на сервизния вход, а дисплеят плаща за част от инсталацията с течение на времето.

Защо 480V вход и 60 dB таван в линията на имотите

Без понижаващ трансформатор: услугата 480V захранва модула директно, спестявайки разходи, подово пространство и загуби от допълнително стъпало за преобразуване.

45-65Hz широкочестотен вход толерира по-слаби комунални мрежи и генераторна мощност по време на строителните фази, което е истинско предимство на обекти с нестабилно захранване.

Таванът от 60 dB — горе-долу нивото на нормален разговор — поддържа комфорта на съседите и нощния персонал.

Скоростта на вентилатора следва натоварването и температурата, вместо да работи на пълна мощност от приставката, което намалява както шума, така и загубата на енергия за 24-часов цикъл.

Термичното намаляване защитава електрониката при 50°C топлина, докато номиналната мощност от 120kW се запазва честно при нормални условия.

32-инчовият дисплей все още върши медийната си работа - реклами, информация за радиостанции или цикъл на вашата марка - през същия отдалечен портал за съдържание.

Технически спецификации

Фабричната спецификация на AF-DC-120-Y-B-M-4-H точно както е изпратена.

Сайтове, които се нуждаят както от силна видимост, така и от тихи нощи

Комплекси със смесено предназначение: търговия на дребно на ниво улица с апартаменти отгоре — зарядното устройство работи цяла нощ, без да предизвиква оплаквания от шум.

Американски и канадски вериги за търговия на дребно: 480V панели вече са на място, така че устройството се включва в съществуващата услуга.

Офиси и хотелски гаражи за паркиране: 20–40 минути сесии при 120kW обръщане на сергии през работния ден.

Общински парцели в близост до жилищни блокове: затъмненият екран и таванът от 60 dB поддържат мястото удобно за съседите дори при нощни сесии.

Флотски депа за индустриални 480V услуги: един панел захранва зарядните устройства и съществуващото оборудване на магазина.

Конгресни центрове и места за провеждане на събития: дисплеят носи съобщения на спонсори по време на шоута, а 120kW върти колите между сесиите.

Как машината преобразува 480V в постоянен ток — без бръмчене

Входното стъпало коригира AC480V трифазно към междинна DC шина, след което високочестотните преобразуватели намаляват мощността до напрежението, което превозното средство иска. Превключващите модули с широка лента са причината устройството да поддържа 95% пикова ефективност при това входно напрежение, което е по-трудно, отколкото звучи - по-високите входни напрежения затягат границите на превключване.

Историята на шума е за охлаждане, а не за преобразуване. Вентилаторите са с контролирана температура и работят на частична скорост през повечето време; само продължителните тежки натоварвания ги тласкат към пълни обороти. Това е практическата разлика между 60dB модул и 65dB кабинети, обичайни в този клас.

OCPP 1.6/2.0 пренася данни за сесии, дистанционна диагностика и актуализации на фърмуера, докато дисплеят изпълнява собствен канал за съдържание. И двете системи отчитат в един запис на станция във вашия бекенд.

Тестване, което подкрепя твърдението за 60 dB и знаците за електрическа безопасност

Звуковото налягане се измерва на 1 метър от шкафа при пълно натоварване и се записва в протокола от теста на устройството, така че цифрата от 60 dB може да бъде проверена, а не предположение от брошура.

CE и TUV типовото одобрение обхваща целия модул; UL и CB електрически доклади са достъпни за експортиране на файлове.

96-часово тестване със солен спрей върху уплътненията на корпуса и рамката на дисплея.

Тестове за изолация и пренапрежение на входното стъпало AC480V в цялата честотна лента 45-65Hz.

48-часово изгаряне при пълно натоварване регистрира шум, температура и електрически показания спрямо серийния номер.

Модулите са с оценка от -30°C до +55°C; целият модул е ​​определен за -25°C до +50°C.

От намотка до щайга: Създаване на шкаф, готов за 480V

Стъпка 1. Стоманените рулони се режат с лазер и се заваряват чрез роботи на линии на FANUC.

Стъпка 2. Пресите на TRUMPF оформят панелите; следва прахово покритие и втвърдяване.

Стъпка 3. Входното стъпало 480 V — контактори и ограничители на пренапрежение — е свързано към AC линия с контрол на въртящия момент.

Стъпка 4. Токоизправителните модули и модулът на дисплея се монтират на DC линията.

Стъпка 5. Охлаждащият модул, вентилаторите, каналите и температурните сензори са инсталирани и запечатани.

Стъпка 6. Тестването при пълно натоварване при 120kW записва ефективност, фактор на мощността и шум на единица.

Стъпка 7. 48-часов цикличен цикъл на зареждане и възпроизвеждане на екрана заедно.

Стъпка 8. Окончателна проверка и опаковане; заводът е доставил над един милион единици до 2024 г.

Съвпадение на дисплея с мощност 120kW към входа на вашия сервиз

Посочете това устройство, когато вашият сайт е в Северна Америка с 480V търговска услуга или на който и да е пазар, работещ с 480V трифазно. 120kW е практичен среден клас: пълно зареждане за повечето пътнически електромобили за 25–45 минути, без захранващите изисквания на шкафове с мощност над 160kW. Освен това ви дава втори поток от приходи през екрана, без да усложнява електрическата инсталация.

Не го купувайте за сайт само с 208V или 230/400V услуга. Този вариант на входа е фиксиран на 480V и добавянето на трансформатор отменя целия смисъл — попитайте ни за варианта 380V, ако това е вашата мрежа.

И ако обектът има спални точно над предния двор, бюджетирайте реалистично: дори 60dB се чуват на закрито през нощта. Планирайте звукова бариера или график за нощно захранване, преди съседите да подадат първата жалба.

Какво AMPPAL предлага, което местните дистрибутори не предлагат

Фабрично директно ценообразуване от Yueqing, със сертификати CE, TUV, UL и CB в пакета с оферти.

15–20 работни дни доставка след одобрение на чертежа; MOQ от един контейнер.

OEM/ODM: вашата марка на шкафа и на екрана за зареждане на дисплея.

Ние сами управляваме над 200 станции, така че инженерната обратна връзка от полето се включва обратно в дизайна.

2-годишна гаранция с доставка на резервни панели и модули в рамките на 5 работни дни.

Опаковане и изпращане на агрегат от 120kW за работна площадка в САЩ

Шкафът се доставя изправен в щайга със стоманена рамка с размери за тялото с размери 1800 × 750 × 690 mm. Дисплеят е покрит с пяна и шперплат, а модулът CCS1 се намира в подплатена вътрешна кутия.

Касите имат джобове за вилици и четири точки за повдигане; планът на щайгата излиза с офертата, така че вашият спедитор да може да планира камиона от пристанището до обекта. Устройството се движи изправено през цялото време, което запазва вътрешните шини и уплътнението на дисплея непокътнати.

Условията са FOB Ningbo или CIF до пристанище в САЩ или Канада. Фактура, опаковъчен лист, товарителница, сертификат за произход и протоколи от тестове се издават в рамките на 3 работни дни след натоварването.

Гаранция, резервни части и поддръжка след кацане на уреда

2-годишна стандартна гаранция, покриваща модули, контролер, дисплей и охлаждане.

Резервни силови модули и табла на склад; обмен между корабите в рамките на 5 работни дни.

Дистанционна OCPP диагностика за грешки, фърмуер и поведение на вентилатора.

Поддръжка при въвеждане в експлоатация чрез видеообаждане за монтиращи за първи път.

Тримесечен контролен списък за поддръжка, обхващащ филтри, вентилатори и проверки на въртящия момент.

Бележки за инсталиране за 480V обекти и квартали със смесено предназначение

Грешка: захранване на устройството от панел 208V и очакване на пълна мощност. Вдясно: осигурете AC480V±10% трифазен на сервизния вход.

Грешка: ако приемем, че устройството работи само с 50 Hz. Правилно: приема 45-65Hz, но потвърдете локалната честота на табелката с данни, преди да включите.

Грешка: поставяне на шкафа до стената с вентилаторите, обърнати към ъгъла. Вдясно: спазвайте разстоянието, показано в ръководството за монтаж, така че управлението на вентилатора да работи, както е проектирано.

Грешка: принуждаване на вентилаторите да работят с висока скорост след горещ ден. Правилно: оставете контролера да ги намали; форсирана скорост само хаби мощност и добавя шум.

Грешка: игнориране на баланса на фазите на споделена услуга. Правилно: накарайте електротехник да провери натоварването в трите фази преди пускане в експлоатация.

Обратна връзка от оператори, които се интересуват от децибелите

Изпълнител в Хюстън, Тексас, САЩ, инсталира два модула на търговски център в началото на 2025 г. Основното притеснение на управителя на имота беше шумът от съседния жилищен блок; след три месеца единственото регистрирано оплакване беше яркостта на екрана в 23:00, което нощният график коригира същата седмица. Оттогава страната на зареждането не се е нуждаела от сервизно обаждане.

Собственик на търговски център в Торонто, Канада, захранва модулите от 480V панел на мола и спести изцяло разходите за трансформатора. Електротехникът потвърди фазовото натоварване при пускане в експлоатация; единственото им оплакване е, че шаблонът на дисплея отне известно време, за да се научи, докато страната за зареждане работи чисто в продължение на осем месеца.

Разработчик в Сиатъл, САЩ, постави единица в гараж със смесено предназначение, където наемателят на дребно искаше рекламния екран. Наемателят съобщава, че таванът от 60 dB е задържан в тяхното проучване на шума и сега планира единици за още два имота; малкото оплакване е, че кабелът CCS1 се чувства по-твърд през зимните студове от очакваното, което е въпрос на обвивката на кабела, а не на зарядното устройство.

ЧЗВ: 480V вход, шумови ограничения и 120kW изход

В: Може ли това устройство да работи с 380V европейско захранване?

О: Не, този вариант е фиксиран на AC480V±10%. Поискайте версия 380V, ако вашата мрежа е 230/400V.

Въпрос: Колко силни са 60 dB в действителност?

A: Относно нивото на нормален разговор, измерено на 1 метър от шкафа при пълно натоварване.

Въпрос: Влошава ли се шумът през нощта?

О: Само ако натоварването и топлината го изискват; скоростта на вентилатора следва температурата, а не часовника.

Въпрос: Какъв размер захранващо устройство се нуждае от 120kW модул при 480V?

A: Около 150 A на фаза при пълно натоварване преди марж; вашият инженер трябва да оразмери прекъсвача с пространство за натиск и бъдещи допълнения.

Въпрос: 32-инчовият екран допринася ли за шума?

О: Не, панелът е пасивно охлаждан и напълно безшумен по всяко време.

Въпрос: Необходим ли е трансформатор?

A: Не, ако вашият сайт има 480V трифазен; устройството е проектирано да се свързва директно с такава услуга.

Въпрос: Какво покрива гаранцията?

О: 2 години стандарт, обхващащ захранващия етап, дисплея и охладителната система.

Въпрос: Можем ли да го инсталираме в Канада?

О: Да, 480V е стандарт там и документите за сертифициране се доставят с устройството.
