3,5kW преносимо AC EV зарядно устройство за домашна употреба

Устойчивост на атмосферни влияния, която издържа на маркуч

Най-бързият начин да проверите честността на зарядното устройство на открито е да прочетете втората му цифра. IP54 означава пръскане; IP65 означава маркуч. Това устройство за стенен монтаж е вторият вид.

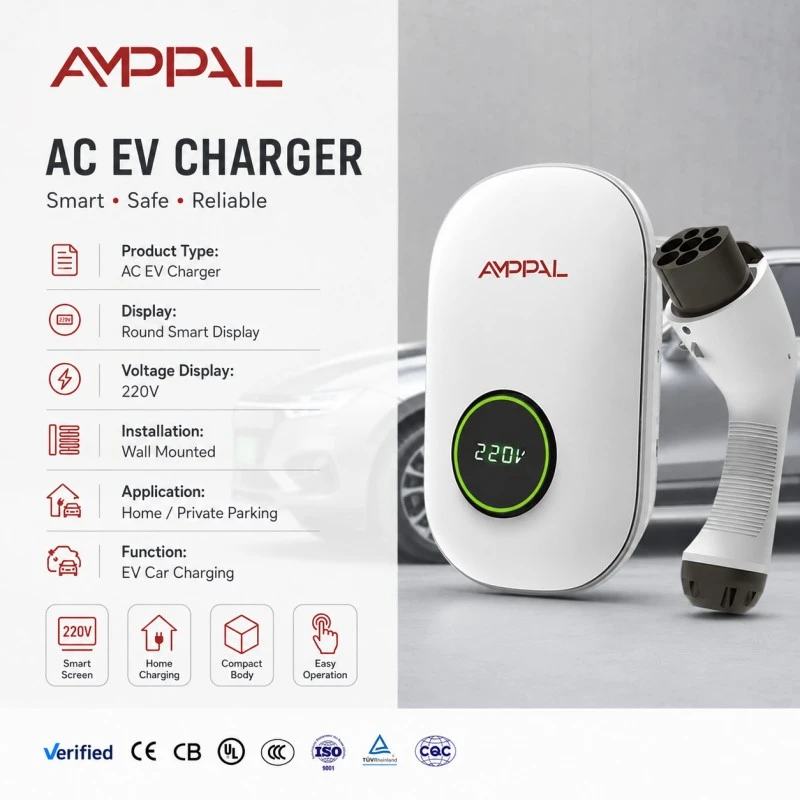

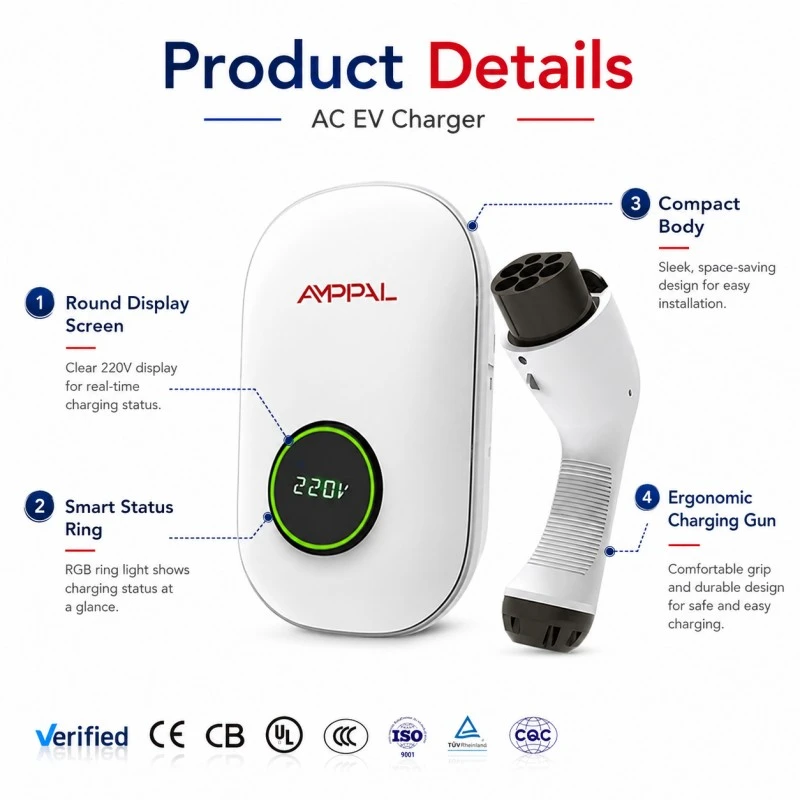

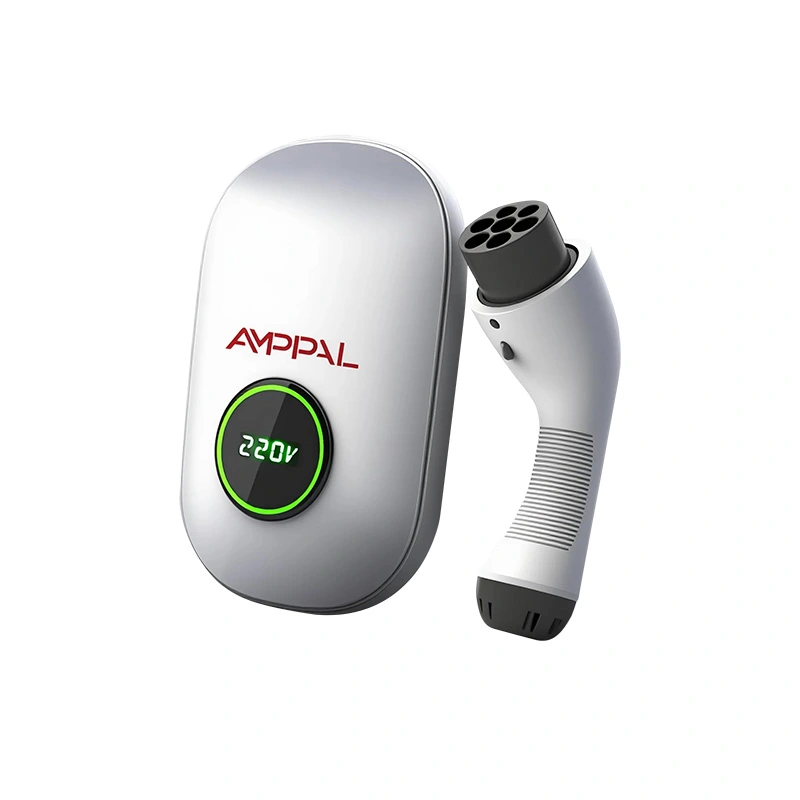

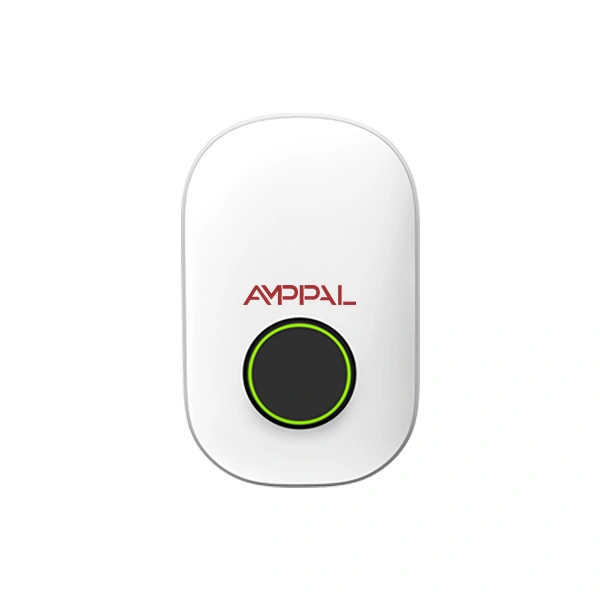

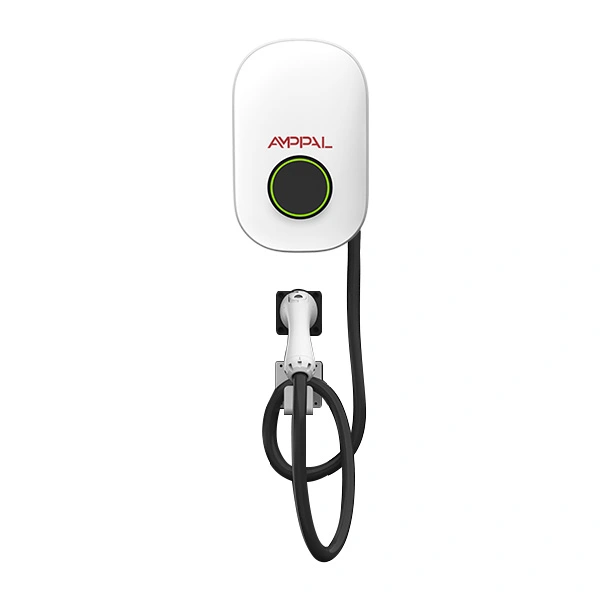

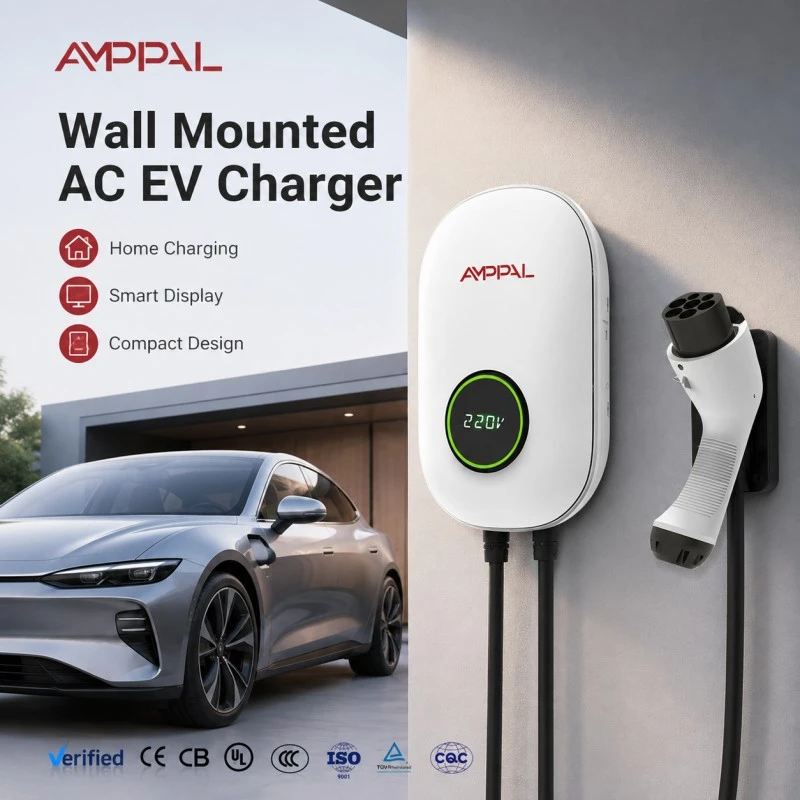

Преносимото AC EV зарядно устройство AMPPAL с мощност 3,5 kW за жилищна употреба (AF-AC-3.5-B-A-O-1/2-SF) е стенна кутия с размери 304 x 191 x 95 mm с един тип 2 контакт, номинален 16 A при 220 VAC еднофазен. Свързва се чрез Bluetooth, WiFi и приложението AMPPAL и носи рейтинг IP65 с работен диапазон от -30°C до +50°C.

Създадохме го за местата, където едно нормално зарядно устройство не оцелява: солен въздух, прашни бури, мусонен дъжд и машина за почистване под налягане на почистващия екип. Солен спрей, силициев прах и шайби под налягане са тримата убийци; този корпус е изграден около трите.

Няма сензорен екран за изтриване и клавиатура за корозия; интерфейсът е вашият телефон. Премахването на тези части е умишлено: по-малко отвори в заграждението, по-малко неща за атака на соления въздух.

Пет начина, по които IP65 променя зареждането на открито

Прахоустойчивостта е различна от прахоустойчивата: 6 означава, че не влизат частици, дори в кариера или пустинна строителна площадка.

Разрешени са водни струи: можете да източите уреда с маркуч по време на почистване, което е точно начинът, по който повечето външни зарядни устройства умират.

Запечатаният корпус предпазва от климат, склонен към кондензация; уплътнението се компресира равномерно от винтовата схема на предния капак.

Диапазонът от -30°C до +50°C покрива северните зими и летата в Персийския залив без нагревател или вентилатор.

Пластмасовият корпус означава, че няма пътища за ръжда: без голи метални ръбове, без корозиращи шарнирни щифтове и корпус, достатъчно лек за монтаж от един човек.

Едно нещо по-малко, за да се провалите: липсата на четец на карти и липсата на клавиатура означава по-малко отвори в корпуса и по-малко части за атака на солен въздух.

Технически спецификации

Среди, за които е създадено това устройство

Крайбрежни домове и вили, където солени пръски се утаяват върху всичко в рамките на 500 метра от водата.

Кабини на строителни обекти и навеси за инструменти в прашни райони, където финият прах ще се смила в по-малки конектори.

Мусонен климат: стойката за стена и гнездото, обърнато надолу, отделят вода, преди да може да се събере.

Стопански постройки и конюшни с висока влажност и редовни процедури за измиване.

Студените региони, където зимите -30°C убиват по-евтината електроника; устройството е оценено за пълния диапазон.

Временни и под наем настройки: леки, монтирани на стена и лесни за преместване между сайтове.

Стени на гаражи и навеси, където цяла нощ капе конденз; запечатаната дъска се отървава от влагата.

Ваканционни имоти под наем, където гостите са трудни за оборудване; единица, която оцелява след маркуча, оцелява при повечето гости.

Какво се случва вътре, когато вали

Водата първо среща предния капак. Уплътнението IP65 се намира зад капака, а кабелната муфа уплътнява входната точка; няма вентилационен отвор за дъжд, който да се използва, тъй като устройството се охлажда чрез конвекция през повърхността на корпуса.

Гнездото тип 2 има собствен капак. Когато колата е включена, самият конектор носи защитата от атмосферни влияния; когато не работи, капакът предпазва контактите от дъжд и прах.

Какво не означава IP65: потапяне. Оценката обхваща струи и дъжд, а не локви, така че монтирайте устройството с гнездото под ъгъл надолу и дръжте основата над нивото на наводнението. На места със страничен дъжд, вдлъбнатият контакт и нископрофилният капак осигуряват на водата по-дълъг път, преди да достигне до контактите.

Студеното поведение също заслужава линия: запечатаният обем диша малко, така че влагата се блокира в ставите, вместо да се управлява от вентилационни отвори. При екстремни цикли на замръзване-размразяване все още препоръчваме монтиране под стреха, което не струва нищо и премахва и последното съмнение.

Тестване зад рейтинга IP65

Партидни проби преминават тестване с водна струя IPX5 съгласно IEC 60529: 6,3 mm дюза при 12,5 литра в минута, пръскана от всички ъгли в продължение на три минути.

Пробите на камерата за прах потвърждават липсата на навлизане след осем часа съгласно процедурата IP6X.

100% от модулите преминават проверки за диелектрик и непрекъснатост на заземяване.

Термичен цикъл от -30°C до +70°C съгласно IEC 60068, плюс 96-часов солен спрей върху взети проби.

48-часово изгаряне при пълно натоварване със запечатан корпус, докато вътрешната температура се регистрира.

RoHS/REACH съвместими компоненти съгласно ISO 9001:2015; CE според директивите за ниско напрежение и EMC.

Серийният номер на всяка единица е свързан с нейните тестови записи, така че сертификатът за партида може да бъде проследен до конкретен производствен ден.

Как се прави заграждението: осем стъпки

Формоване: корпусът е шприцован с жлеб за уплътнение и монтажни точки, проектирани в инструмента.

Поставяне на уплътнението: уплътнението IP65 е монтирано и проверено под фоново осветление за непрекъснато ръбче.

PCBA: захранващата платка, Bluetooth/WiFi модулът и измерването се попълват на SMT линията.

Защитно покритие: основната платка получава тънко конформно покритие преди окончателното сглобяване.

Монтаж на гнездо и кабелен уплътнител, затегнати според спецификацията, което прави уплътнението да работи.

Зареждане на фърмуера и проверка на сдвояване на приложения.

IP вземане на проби: единици от всяка партида отиват към водоструйната платформа.

Hi-pot, визуален QC и опаковане; стандартните поръчки се доставят за 15-20 работни дни.

Подходящ инструмент, подходящо място: Избор на 3,5kW

3,5 kW е бавно, стабилно зареждане: приблизително 15-17 км пробег на час за типичен EV и пълно зареждане през нощта за повечето пътуващи до работното място. Изберете го, когато колата паркира с часове и веригата е обикновен 16A контакт.

Не го избирайте, когато имате нужда от обрат. Таксиметров парк, който се движи на всеки два часа, се нуждае от 7kW или 11kW, а депо с трифазна услуга не трябва да работи с 3,5kW кутии. Това е домашен и лек комерсиален инструмент, а не производителна машина.

Където наистина печели: решава излагането на открито, а не мощността. Ако мястото е крайбрежно, прашно или мразовито, обвивката IP65 се оправдава дори при скромна мощност.

Сравнение със 7kW монофазен агрегат? 3,5kW черпи 16A, а 7kW 32A; много по-стари домове и вили имат 16A верига, но не и 32A. Когато окабеляването диктува избора, 3,5kW избягва изцяло повторното окабеляване.

Защо купувачите предпочитат външни тела AMPPAL

IP65 е тестван, не се предполага: резултатите от водна струя и прахова камера са налични за партида.

Локален контрол чрез Bluetooth и WiFi с приложението AMPPAL; не е необходим облачен акаунт за стартиране на сесия.

Компактен корпус с размери 304 x 191 x 95 мм и възможност за монтаж на стена от един човек.

CE сертификат, 2-годишна стандартна гаранция, 15-20 работни дни време за доставка, MOQ 1 единица.

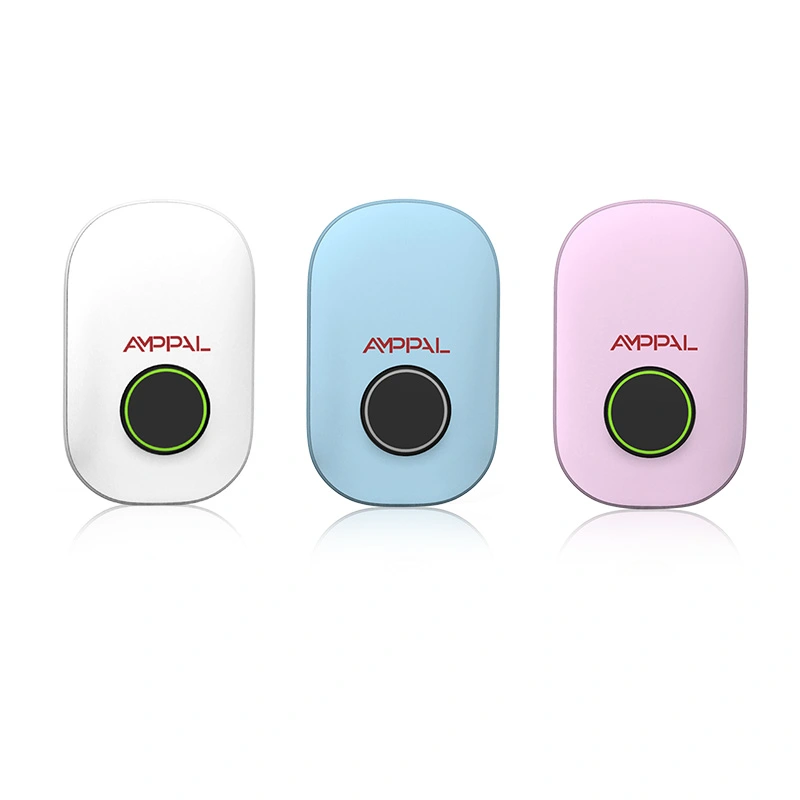

OEM/ODM: персонализирано лого, цвят на корпуса и брандиране на приложението; износ в над 40 страни от 2014 г.

Лесни за наличност резервни части: уплътнение, капак на гнездото и кабелни комплекти са единствените консумативи, така че дистрибуторът може да държи един малък комплект и да покрие цялата инсталирана база.

Подробности за опаковката и доставката

Всяка единица се доставя в готова за продажба на дребно картонена кутия с приблизително 380 x 280 x 170 mm, защитена с пяна, със стенна скоба, винтове и ръководство; брутното тегло е около 3 кг.

Четиридесет единици на палет в два слоя; 20-футов контейнер побира около 1500 единици, а 40HQ приблизително 3300, така че малките и големите поръчки се доставят икономично. Дистрибуторите често комбинират този модел с версиите 7kW и 11kW в един контейнер.

Офертите са FOB Нингбо или Шанхай, налични са EXW; търговската фактура, опаковъчният лист, товарителницата, сертификатът за произход и CE декларацията придружават всяка пратка.

Политика за поддръжка и ремонт

2-годишна стандартна гаранция от доставката, покриваща производствени дефекти, включително запечатаната електроника.

24 часова техническа реакция с видео диагностика.

Резервни части: комплекти уплътнения, капаци на гнезда и кабелни комплекти чрез DHL/FedEx в рамките на 2 работни дни.

RMA чрез снимки и сериен номер: замяната или ремонтът се потвърждават, преди да върнете нещо.

Уплътнението е износващ се елемент: сменете уплътнението, ако уредът някога бъде разглобяван, и ние включваме ново уплътнение безплатно с всяка поръчка за ремонт.

Ремонтът на място е възможен в повечето случаи: предният капак и уплътнението се свалят със стандартни инструменти, така че повреден капак не означава изцяло нов модул.

Бележки за работа и почистване

Грешка: измиване под налягане на гнездото при отворен капак. Вдясно: затворете капака на гнездото и покрийте запушения конектор преди маркуча.

Грешка: монтиране на уреда плоско, така че вода да се събира в горния ръб. Вдясно: използвайте наклона на скобата, така че лицето да отдели вода.

Грешка: пробиване на полеви кабелен вход през корпуса. Вдясно: използвайте фабричната жлеза; дупка, пробита на полето, е мястото, където влиза вода.

Грешка: оставяне на модула на нивото на пода в зона, застрашена от наводнения. Вдясно: монтирайте се над известната линия на наводнение; IP65 е устойчив на струи, а не на гмуркане.

Грешка: пренебрегване на уплътнението след години на UV излагане. Правилно: проверявайте уплътнението всяка година и го сменете, ако е спукано; комплектът струва по-малко от диагнозата.

Истории на купувачи от труден климат

Собственик на вила на норвежкото крайбрежие монтира такава до навес за лодки на 200 метра от морето. След две зими на солен спрей, единственият проблем беше твърдият капак на гнездото, който той разхлаби със силиконов спрей; електрониката никога не е дефектирала.

Кенийски строителен предприемач държи четири единици на място в кабини в прашен високопланински район. Оплакването на мениджъра на обекта е обратното на повечето: модулите са толкова запечатани, че прахът също не може да излезе, а зад рамката на екрана се събира тънък филм в слънчеви дни.

Чилийски миньорски лагер поръча партида за настаняване на персонал на височина. Техният електрически бригадир оцени високо стойността на -30°C след нощ при -18°C; той преди това е наблюдавал как по-евтините зарядни устройства се отказват под -10°C.

Общата нишка в тези доклади: никой не се обажда за щети от вода. Оплакванията са козметични, твърд капак или избелял панел, което е точно това, което трябва да струва на собственика устойчив на атмосферни влияния дизайн.

Въпроси относно устойчивото на атмосферни влияния зареждане

В: Мога ли наистина да пръскам вода директно в устройството?

О: Да, IP65 предпазва от струи под ниско налягане от всяка посока; дръжте капака на гнездото затворен, докато маркирате.

В: Каква е разликата между IP54 и IP65?

A: Втората цифра: 4 е устойчива на пръски, 5 е устойчива на струи; първата цифра 6 добавя прахоустойчивост.

Въпрос: Устройството ще се зарежда ли под точката на замръзване?

A: Оценява се до -30°C; управлението на батерията на автомобила решава колко енергия приема, когато е студено.

Въпрос: Пластмасовият корпус пожълтява ли на слънце?

О: Корпусът е UV-стабилизиран, но очаквайте леко избледняване на повърхността след няколко години на открито.

Въпрос: Какво прави приложението без облачен акаунт?

A: Bluetooth сдвояването, старт/стоп и дисплеят на мощността на живо работят локално; WiFi добавя отдалечен достъп, след като бъде конфигуриран.

Въпрос: Кой контакт и кабел са включени?

A: Един тип 2 контакт с фиксиран кабел; CCS и CHAdeMO не се предлагат на AC модели.

В: Може ли да се инсталира и на закрито?

О: Да, обвивката IP65 работи навсякъде; употребата на закрито просто оставя пространството за главата неизползвано.

В: Какво е времето за изпълнение?

О: 15-20 работни дни за стандартни модели, MOQ 1 единица.
