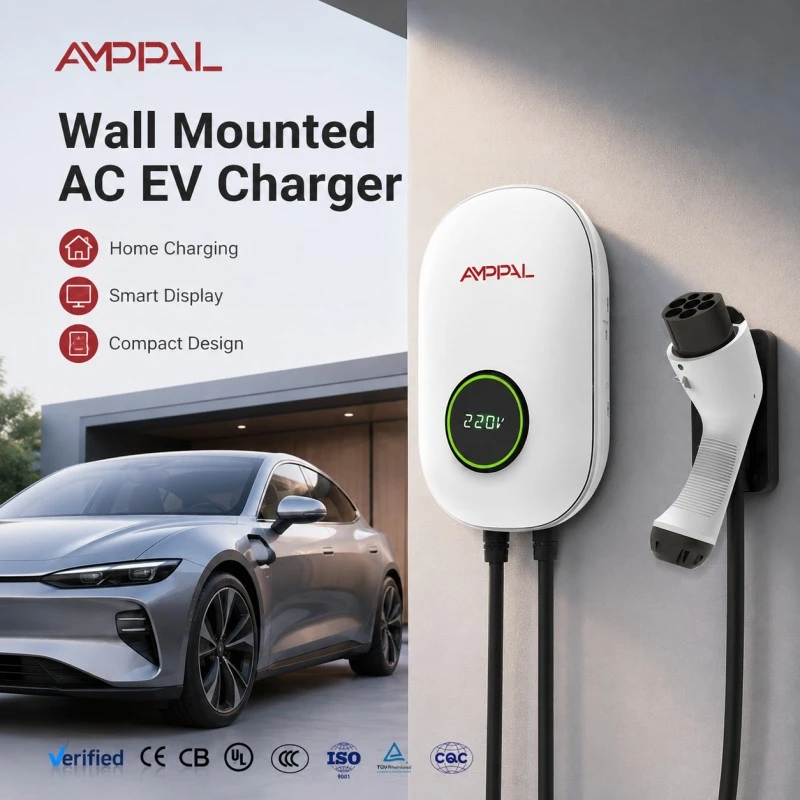

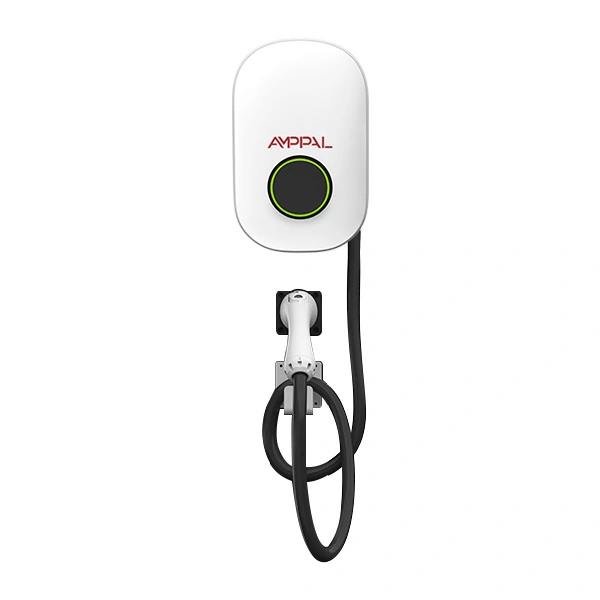

11kW преносимо AC EV зарядно устройство за жилищна и търговска употреба

Защо 11kW се превърнаха в европейски стандарт

Жилищният фонд определя мощността на зарядното устройство. В Германия, Австрия, Скандинавските страни, страните от Бенелюкс и голяма част от Централна Европа домовете са окабелени с трифазно 400V захранване като стандарт. Захранете стенна кутия 16A на всяка от трите фази и ще получите 11kW — без надграждане на захранването, без специално приложение.

Преносимото AC EV зарядно устройство с мощност 11kW за жилищна и търговска употреба съществува на 11kW, а не на някакво по-закръглено звучащо число по практическа причина. AF-AC-11-B-A-O-1/2-SF е оразмерен според това, което едно европейско вътрешно разпределително табло вече може да достави.

Струва си да сме наясно с физиката. Единадесет киловата не са бързо зареждане. Той връща приблизително 50-60 км пробег на час, което запълва почти всяка кола за една нощ. Ако имате нужда от батерия, напълнена за двадесет минути, вие се нуждаете от постоянен ток и никаква AC wallbox на всяка цена няма да го направи.

Какво ви печели трифазното в сравнение с еднофазната кутия

Приблизително 1,6 пъти скоростта на зареждане на 7,4 kW монофазен модул, без увеличение на фазовия ток — все още само 16 A на всеки крак.

Балансирано теглене през L1, L2 и L3. Вашето разпределително табло вижда равномерно натоварване, а не една фаза, която носи всичко, което има значение, ако съседите също зареждат.

По-нисък ток на проводник означава по-малко топлина в кабела и клемите при дълга сесия на зареждане.

Съвместим с бордовите зарядни устройства с мощност 11kW, монтирани на повечето електромобили на европейския пазар — вие използвате пълния AC капацитет на автомобила, вместо да го дроселирате.

IP65 уплътнение и диапазон от -30°C до +50°C, така че северна зима или незащитена стена в Алпите е в рамките на спецификацията.

304 × 191 × 95 mm и достатъчно лек за монтиране от един човек, въпреки че е трифазен модул.

Технически спецификации

Домове и сгради, които са подходящи

Германски, австрийски и швейцарски еднофамилни къщи: трифазното захранване е стандартно в консуматорската единица, така че 11kW обикновено не се нуждае от никакво участие на комунални услуги.

Скандинавски имоти с паркинг на открито: рейтингът -30°C и корпусът IP65 се справят с непокрит монтаж през зимата.

Холандски и белгийски терасовидни жилища: достатъчно компактни за тясна странична стена или споделен вход.

Малки жилищни сгради с две или три единици: балансираното трифазно натоварване поддържа захранването на сградата в границите.

Служебен автомобил, паркиран в дома на служител: 11kW за една нощ покрива цял работен ден на шофиране, а регистрационният файл на APP дава чист запис за възстановяване на разходите.

Как устройството работи с трифазно захранване

Стенната кутия превключва AC към автомобила; преобразуването в DC става вътре в зарядното устройство на автомобила. Това, което устройството всъщност контролира, е пилотният сигнал - той казва на автомобила колко ток може безопасно да осигури инсталацията и автомобилът се ограничава съответно.

Преди контакторът да се затвори, устройството проверява непрекъснатостта на земята и потвърждава, че превозното средство е правилно свързано и заключено. По време на сесията етапът за откриване на остатъчен ток следи за изтичане на постоянен ток, както и за променлив ток, което е изискването, което улавя по-евтин внос, продаван в Европа.

Ако една фаза отпадне – което не е необичайно за селските доставки – устройството открива дисбаланса и спира, вместо да продължи на два крака. Тази защита е причината отказът на фазата да се превърне в регистрирано събитие на вашия телефон вместо повредено вградено зарядно устройство.

Съответствие за европейския пазар

Съответствие CE, покриващо директивите за ниско напрежение и EMC, с техническо досие, съхранявано за всяка серия модел.

Всеки модул се подлага на изпитване за диелектрична устойчивост и непрекъснатост на заземяването, преди да бъде опакован — това е 100% тестване, а не партидно вземане на проби.

IP65 проверка чрез водна струя, а не само спрей. Втората цифра е това, което отделя това от устройствата IP54, които доминират в бюджетния край на пазара.

Термичен цикъл между -30°C и +70°C върху производствени проби, отразяващ екстремните условия за съхранение и работа на инсталациите в Северна Европа.

Защита от остатъчен ток, тествана както за AC, така и за 6mA DC откриване на повреда, съответстваща на това, което европейските монтажници трябва да проверят при пускане в експлоатация.

Протоколът от теста със сериен номер придружава всяка единица, което опростява нещата, ако строителен инспектор поиска доказателства.

Производствен път

1. Прием на компоненти — контактори, RCD модули, контролери и корпуси, проверени спрямо спецификацията, преди да постъпят на склад.

2. Формоване и проверка на корпуса — поликарбонатният корпус се проверява за плоскост на уплътнителната повърхност, тъй като IP65 зависи от това.

3. Монтаж на уплътнение — уплътненията се поставят и проверяват, а не просто се пускат на място.

4. Сглобяване на електрониката — контролер, контактор и RCD степен, монтирани на нашата AC линия; въртящият момент на терминала се записва.

5. Зареждане на фърмуера и калибриране на пилотния сигнал спрямо референтен симулатор на превозно средство.

6. Тестване на електрическа безопасност — диелектрична якост, съпротивление на изолацията, непрекъснатост на земята, проверка на RCD.

7. Тест с водна струя IP65 върху взети проби от всяка партида, с отваряне на корпуса след това, за да се потвърди, че вътрешността е суха.

8. Функционално накисване, опаковане в картонени кутии, готови за продажба на дребно, и палетизиране за износ.

Трябва ли да купите 11kW или 7,4kW?

Проверете две неща, преди да вземете решение: вашите доставки и вашата кола. Ако вашето потребителско устройство е еднофазно, този модел не е правилната покупка и надграждането на битово захранване до трифазно рядко си струва само за зареждане — купете вместо това 7kW монофазна версия.

След това проверете колата. Превозно средство с бордово зарядно устройство от 7,4kW ще черпи 7,4kW от това устройство и не повече. Вие ще плащате за капацитет, който колата не може да използва. Много популярни модели попадат в тази категория, така че си струва да се потвърди, вместо да се предполага.

Когато и двете квадратчета са отбелязани — трифазно захранване и 11kW автомобил с мощност — това е правилният избор и ще напълни батерията за приблизително две трети от времето на еднофазно устройство.

Точки за повишаване с други доставчици

Поискайте конкретно втората цифра на IP рейтинга. IP65 издържа на водни струи; IP54 се справя с пръски. На открита европейска стена тази разлика се проявява в рамките на две зими.

Попитайте дали откриването на остатъчен ток 6mA DC е вградено или изисква външно устройство. Нашата е интегрирана.

Попитайте за поведението при загуба на фаза. Устройство, което продължава да работи на две фази, може да повреди бордовото зарядно устройство на автомобила.

Попитайте какво се случва без интернет. Това устройство се управлява чрез Bluetooth директно от телефон, така че работи без никаква мрежа.

Търговски условия тук: MOQ 1 единица за стандартни компилации, 15-20 работни дни производство, 2 години гаранция, персонализирано брандиране, достъпно от 100 единици.

Опаковка и транспорт до Европа

11kW преносимо монтирано на стена AC EV зарядно устройство за жилищна и търговска употреба се доставя в готова за продажба на дребно отпечатана картонена кутия с размери около 380 × 260 × 150 мм при приблизително 4,5 кг бруто, включително кабела, с вложки от формована пяна и саше със сушител.

Картонените опаковки опаковат по 20 в палет върху термично обработен дървен материал без фумигация, опакован със стреч опаковка и ленти. 20-футов контейнер отнема приблизително 1800 единици; по-малки количества се движат добре като LCL или по въздух предвид ниското тегло.

Изпращаме EXW, FOB Нингбо или Шанхай, CIF и DDP до повечето дестинации в ЕС. Документацията включва търговска фактура, опаковъчен лист, CE декларация за съответствие, протокол от изпитване със сериен номер и сертификат за произход. За дистрибуторите можем да отпечатаме опаковки за продажба на дребно на вашата собствена марка и език.

Гаранция и постоянна поддръжка

Две години стандарт за целия модул, обхващащ контактора, RCD етапа, контролера и корпуса.

Грешките обикновено се диагностицират от регистъра на събитията на APP — инсталаторите ни изпращат екранна снимка и ние идентифицираме причината без посещение на сайта.

Изпращане на резервни части или части в рамките на 48 часа след потвърдена повреда, обикновено 3-5 работни дни в Европа с куриер.

Доставени са ръководство за монтаж, схема на окабеляване и контролен списък за въвеждане в експлоатация на английски език; Версиите на немски, френски и холандски език са достъпни за обемни поръчки.

Не се изисква рутинно обслужване освен годишна визуална проверка на кабела, уплътнението и клемите.

Грешки при инсталирането, които си струва да избягвате

Грешка: ако приемем, че къщата е трифазна, защото улицата е. Вдясно: отворете потребителския модул и потвърдете три живи проводника преди поръчка.

Грешка: свързване през съществуваща споделена верига. Вдясно: пуснете специална трифазна верига със собствен прекъсвач и RCD, оразмерени за инсталацията.

Грешка: разчитайки на IP65, за да оцелеете при измиване със струя от близко разстояние. Вдясно: той е запечатан срещу водни струи при стандартния тест, но не насочвайте устройство за почистване под налягане директно към шевовете на корпуса.

Грешка: монтаж с кабелния вход нагоре. Вдясно: следвайте ориентацията в ръководството. Водата проследява кабел и се събира във всяка входна точка, обърната към небето.

Грешка: пропускане на проверката за редуване на фазите. Правилно: проверете го при пускане в експлоатация — модулът отчита повреда, вместо да зарежда, и това избегнато повикване струва дневна цена на инсталатора.

Обратна връзка от европейски инсталации

Монтажник в Долна Саксония е монтирал около четиридесет такива в новопостроени къщи от началото на 2025 г. Неговият практичен коментар: компактното тяло има повече значение, отколкото предполага спецификацията, тъй като немските помощни помещения са претъпкани и голяма стенна кутия често завършва навън по подразбиране.

Собственик на жилище в Тромсьо, доста навътре от Арктическия кръг, съобщи, че устройството е работило през две зими без повреда, въпреки че забеляза, че телефонното приложение се свързва бавно при дълбок студ, преди електрониката да загрее. Предадохме това на екипа на фърмуера; това е поведение при събуждане на Bluetooth, а не проблем със зареждането.

Мениджър на имоти в Ротердам, управляващ шест единици в три сгради, каза, че балансираното трифазно захранване е решаващият фактор – захранването на сградата не би могло да приеме шест еднофазни зарядни устройства, всички зареждащи един и същ крак.

Често задавани въпроси

Въпрос: Как да разбера дали имам трифазен у дома?

О: Проверете консуматора за три живи проводника или погледнете вашия измервателен уред — трифазните измервателни уреди показват отделни показания за всяка фаза. Вашият електротехник може да потвърди за минути.

Въпрос: Какво ще стане, ако колата ми приема само 7,4 kW AC?

О: Ще се зарежда при 7,4kW. Нищо не е повредено, но плащате за капацитет, който не можете да използвате — вместо това купете монофазния модел.

Въпрос: Колко време за пълно зареждане?

О: Около 50-60 км обхват на час. Батерия от 60kWh от 20% до пълна отнема приблизително пет часа.

Въпрос: Има ли нужда от интернет?

О: Не. Bluetooth управлението работи от телефон към зарядно без мрежа. WiFi не е задължителен, ако искате отдалечена видимост.

Въпрос: Подходящ ли е за външен монтаж в Скандинавия?

О: Да — IP65 и оценен до -30°C. Следвайте ориентацията за монтаж в ръководството, така че водата да не може да се събира в кабелния вход.

Въпрос: Кой конектор е монтиран?

О: Тип 2, европейският стандарт. Стандартната дължина на кабела е 5 метра.

Въпрос: Имам ли нужда от допълнителен RCD?

A: Устройството интегрира AC и 6mA DC откриване на остатъчен ток. Вашият инсталатор трябва да потвърди, че защитата нагоре по веригата отговаря на местните разпоредби за окабеляване.

В: Мога ли да го брандирам?

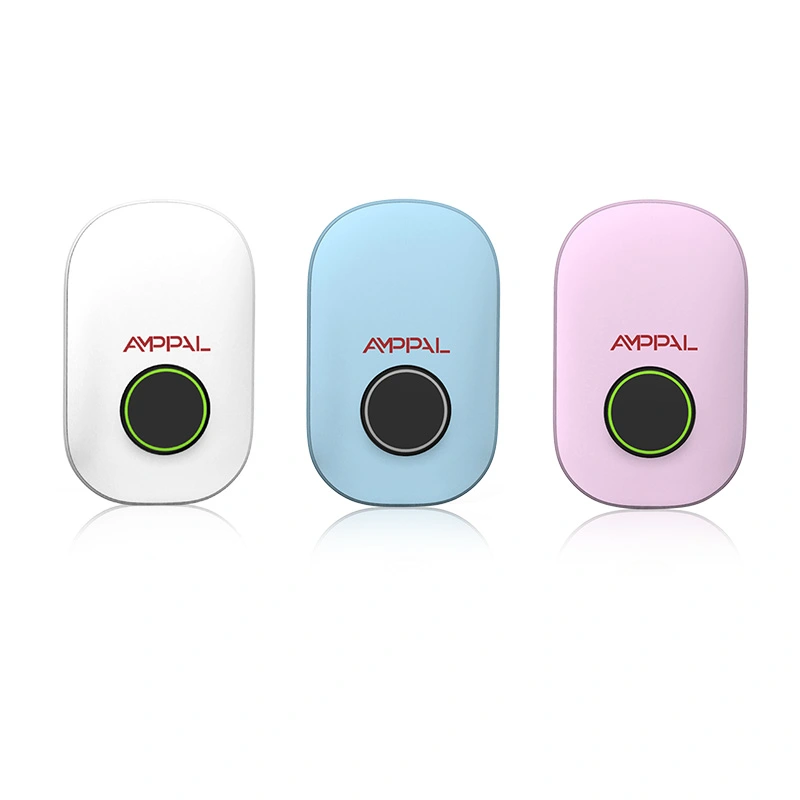

О: Да — лого, цвят на корпуса и печатни опаковки на дребно от 100 единици, с 25-30 работни дни време за изпълнение.
