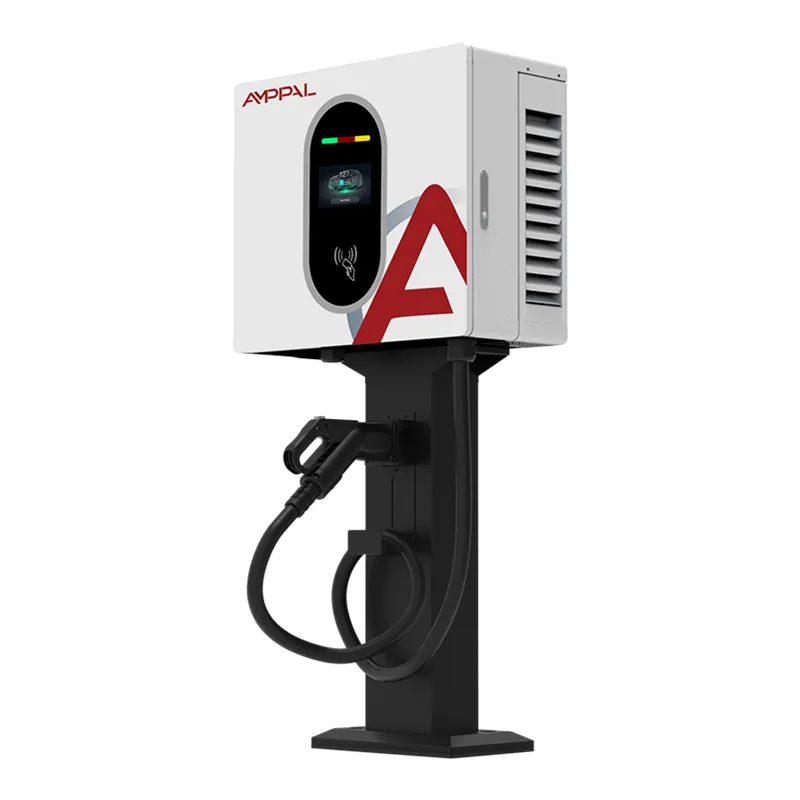

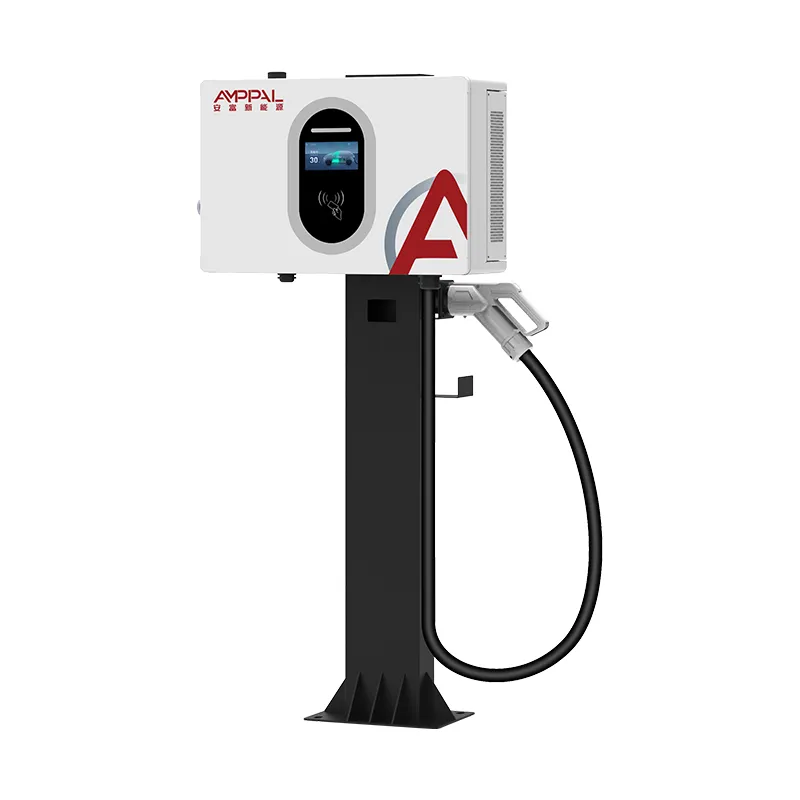

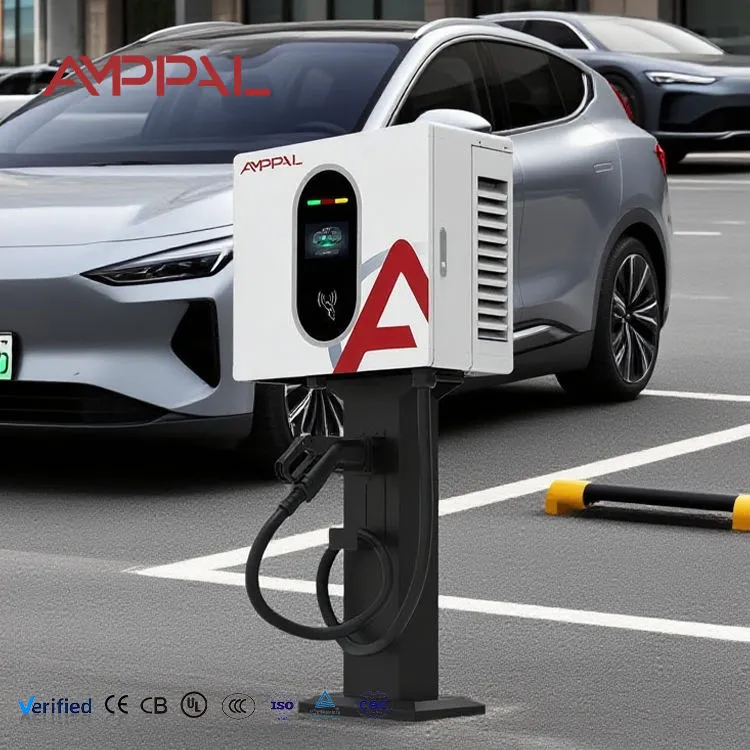

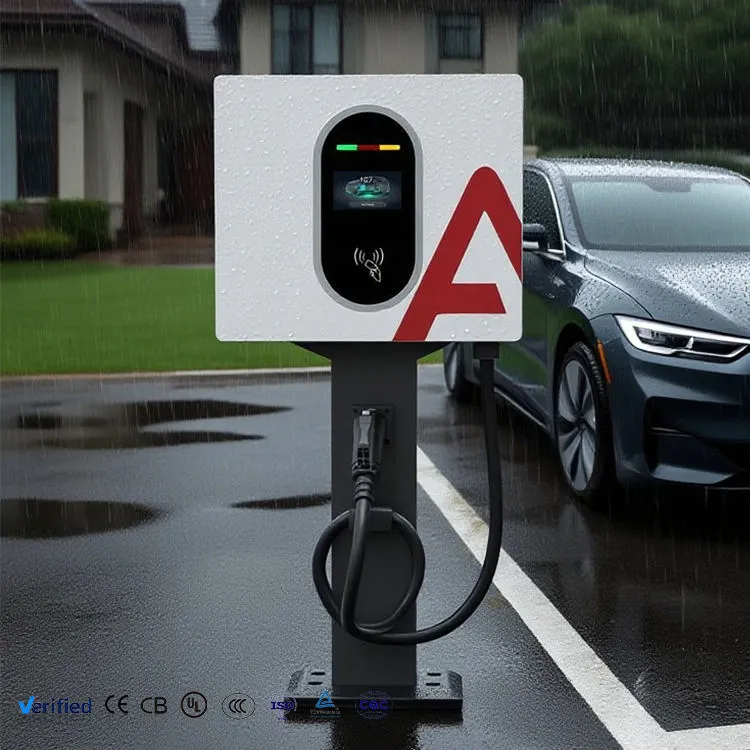

40kW високомощно монтирано на стена DC EV зарядно устройство за автопаркове

Най-високата сила, която ще поставим на стена

Четиридесет киловата е практичният таван за стенен монтаж и ние сме директни за защо. Освен това, топлинната мощност и единичната маса правят стенната скоба грешен инженерен отговор – в крайна сметка получавате тежка кутия, ограничения за принудителна вентилация и структурно фиксиране, което повечето собственици на сгради ще откажат да подпишат. AF-DC-040-B-A-O-2-H се намира точно на тази граница.

Това, което получавате като останете под него, е значително. Без бетонен цокъл, без кабелен канал, без загуба на място за паркиране на самото зарядно устройство и без постоянна промяна на повърхността, която може да наемате само на лизинг. В подземен паркинг с таван от 2,2 метра, модулът, монтиран на стена, често е единствената опция, която физически работи.

Изходът е 0-133 A при 200-1000 VDC — същият прозорец на напрежението като нашите 60kW и 120kW шкафове, от кутия, която заема по-малко площ на стената от домашен радиатор.

Какво всъщност ви спестява монтажът на стена

Без строителни работи: шкафът, стоящ на пода, обикновено се нуждае от основа, тръбопровод и възстановяване. Стенният монтаж премахва изцяло тази линия от цената на проекта.

Няма загубено място за паркиране: подов шкаф плюс неговото безопасно разстояние заемат полезна площ. Закрепен към стена или колона, модулът не поема нищо.

Осъществим под ниски тавани: с височина 660 mm на конзола, той пасва на сутеренни паркинги, където 1,9-метров шкаф не може да премине ограничението за височина на рампата.

Реверсивна инсталация: в наетите помещения уредът се отделя от стената и закрепванията са направени добре. Много наемодатели ще одобрят това, когато биха отказали земни работи.

Същият отпечатък от 450 × 660 × 240 като нашите модели от 20kW и 30kW: сайтовете със смесена мощност споделят един дизайн на скоба и един списък с резервни части.

133A изход при пълен диапазон на напрежение: номиналният ток се поддържа при 800V, вместо да намалява, което е мястото, където конкурентите с тънки спецификации не достигат.

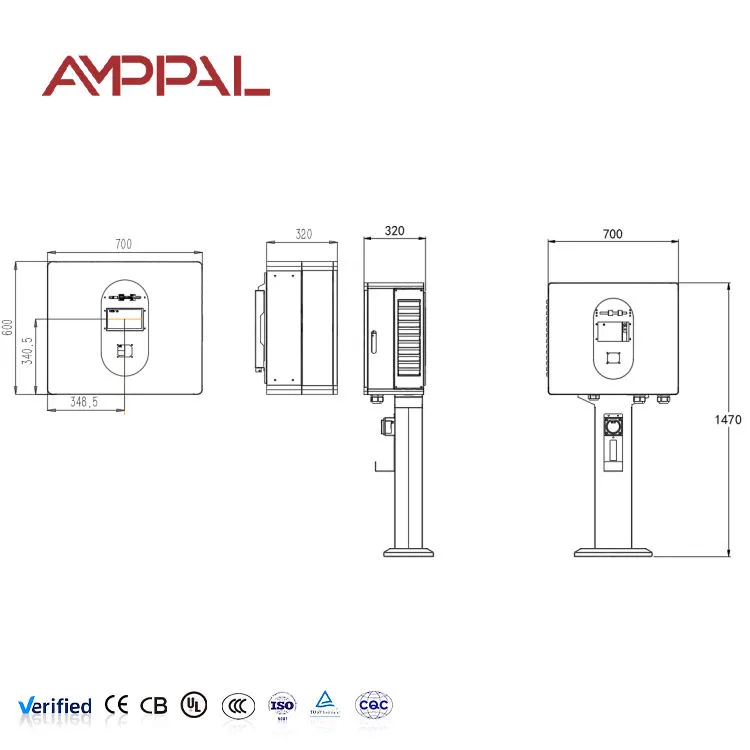

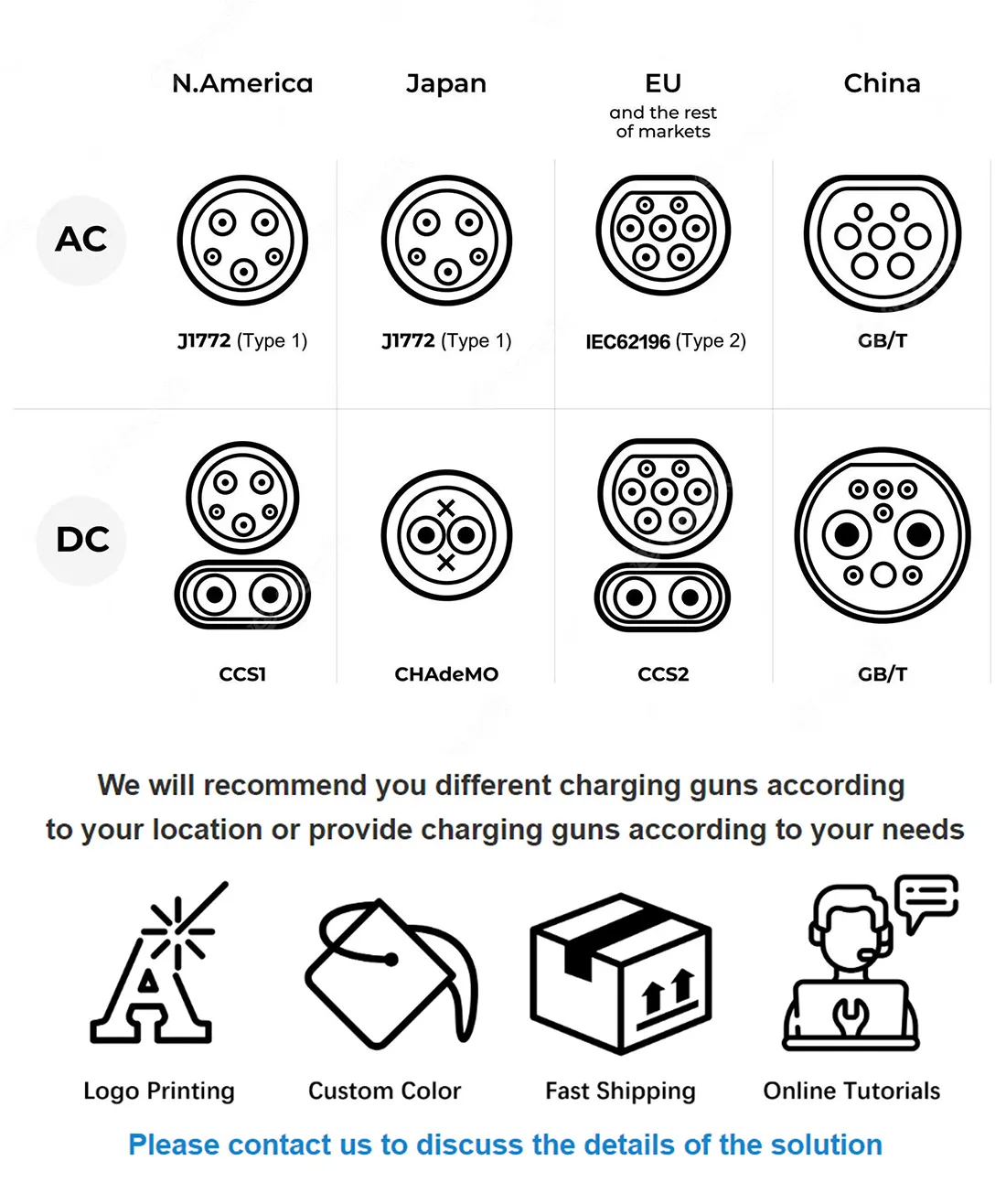

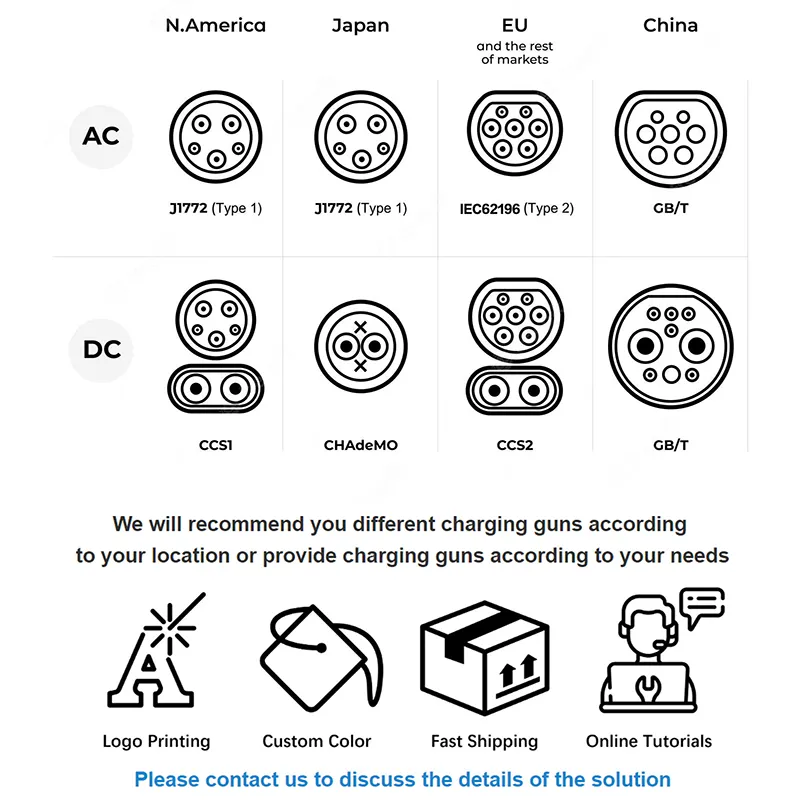

Технически спецификации

Сайтове, където този модел е единственият разумен вариант

Подземни и многоетажни паркинги: височината на тавана и просветът на рампата изключват подови шкафове; монтажът на колона подхожда добре на това устройство.

Наети търговски обекти на дребно: наематели, които не могат да направят нов път, все още искат зареждане с постоянен ток на място.

Исторически центрове или градски центрове с ограничено планиране: властите, които отказват ново улично обзавеждане, често разрешават фиксирана към стената единица върху съществуваща структура.

Компактни градски бензиностанции: зоната на предния двор вече е ангажирана с горивни острови и циркулация; стената на сградата на магазина е свободна.

Депови сгради със съществуващо трифазно табло на стената: къси кабелни линии, минимален монтажен труд, бързо пускане в експлоатация.

Термичен дизайн на границата на стенен монтаж

Преобразувател от 40kW, работещ при 95% ефективност, разсейва приблизително два киловата като топлина. В подов шкаф тази топлина има голям обем и висок комин за работа. На стена нямате нито едното, нито другото, така че пътят на въздушния поток трябва да бъде проектиран, а не предполагаем.

Всмукателният отвор е нисък в корпуса, изпускателният отвор е висок, а вътрешната преграда предпазва горещия въздух от управляващата електроника и измервателния уред – компоненти, чиято точност се променя, когато готвят. Вентилаторите са с контролирана температура и работят толкова силно, колкото изискват условията, което също така поддържа уреда приемливо тих в жилищен блок.

Възстановяването на изхода е прогресивно, а не двоично. Ако температурата на околната среда и натоварването тласкат температурата на модула към нейната граница, зарядното устройство намалява тока постепенно и сесията просто отнема повече време. Не спъва и не зарязва водача. Това поведение има най-голямо значение в затворени сутеренни паркинги с ограничен обмен на въздух, което е точно мястото, където се инсталират тези модули.

Записи за тестване и сертифициране

Съответствие с EN IEC 61851-1:2019 и EN IEC 61851-23:2014; CE документацията и сериализираният тестов доклад се доставят с всеки модул.

Удължено термично поглъщане, специфично за този модел — пълно натоварване от 40kW, докато се регистрират температурите на корпуса и модула, защото това е най-високата топлинна плътност в нашата гама за стенен монтаж.

100% изпитване на диелектрична якост и изолационно съпротивление.

Проверка на измервателния уред спрямо калибриран еталон; Точност от ниво 1.0, потвърдена за единица и записана срещу серийния номер.

IP54 проверка и 96-часов солен спрей върху покритието на корпуса.

Данните от тестовете за издърпване на скоби и фиксиращи елементи са налични при поискване — полезни, когато инспектор на сграда поиска структурна обосновка, преди да одобри инсталацията.

Стъпки на производство

1. Проверка на компонентите при въвеждане на стоките: захранващи модули, контактори, измервателни уреди, съединители и вентилатори, проверени според спецификацията.

2. CNC щанцоване и пресоване на ограждащи панели; отворите за въздушен поток са част от програмата за щанцоване, а не пробити по-късно.

3. Роботизирано заваряване на интерфейса на рамката и скобата, последвано от завършване на шева.

4. Подготовка на повърхността и електростатично прахово покритие с втвърдяване в пещ.

5. Сглобка на силовото предаване — инсталирани модули, шини и вътрешна преграда; всички захранващи клеми са затегнати и маркирани от свидетели.

6. Блок за управление и измерване, маршрутизирането на снопа е далеч от пътя на горещия въздух.

7. Зареждане на фърмуера, калибриране на сензора, проверка на измервателния уред спрямо еталон.

8. Удължен термичен цикъл при пълно натоварване, тестване за безопасност, IP проверка, след това експортно опаковане.

40kW на стена или 60kW на пода?

Това е решението, което повечето купувачи на това ниво на мощност всъщност вземат, така че ето нашия честен прочит за него.

Изберете стенен модул от 40kW, когато няма налично подово пространство, земните работи са забранени или неикономични, височината на тавана е ограничена или инсталацията трябва да е обратима. Той черпи около 60 A на фаза, което много съществуващи търговски табла могат да поемат без надграждане.

Изберете подово стоящо устройство с мощност 60kW, когато имате място и капацитет за доставка, искате работа с двоен пистолет или се нуждаете от по-кратки сесии за обществен преден двор. За доставен киловат това обикновено е по-добрата стойност и обслужването на подов шкаф е по-лесно - техникът работи изправен на нивото на земята, а не на платформа. Ако и двете опции са наистина отворени за вас, подовата единица обикновено е по-силната покупка. Този продукт печели мястото си, когато не са.

Как се определяме спрямо конкурентни агрегати с мощност 40kW

Ток при високо напрежение: държим 133 A през целия прозорец 200-1000 VDC. Поискайте същата цифра при 800V от всяка алтернатива, преди да сравнявате цените.

Топлинно поведение при намаляване на мощността: попитайте какво се случва при 45°C околна среда в затворено пространство. Прогресивното връщане назад поддържа сесии; трудно пътуване не.

Измерване: Ниво 1.0 като стандарт, калибрирането се записва по сериен номер.

Конструктивна документация: предоставени са данни за издърпване на скоби, което съкращава одобрението на сградата в търговски обекти.

Търговски условия: MOQ 1 стандартна единица с 15-20 работни дни време за изпълнение; 50 броя и 25-30 работни дни за брандиране по поръчка. Две години гаранция, с възможност за удължаване.

Опаковка, тегло и планиране на товара

Всяка единица се доставя в петслойна картонена кутия с размери около 540 × 750 × 330 mm, брутно тегло приблизително 52 kg. Това е най-тежкият от трите модела за стенен монтаж, така че планирайте механично боравене или двама души на мястото на инсталиране.

Десет единици на експортен палет върху термично обработен дървен материал без фумигация, опаковани с ремъци и стреч опаковки. 20-футов контейнер отнема около 80 палетизирани единици, 40-футов висок куб приблизително 170.

Наличните условия са EXW, FOB Нингбо или Шанхай, CIF и DDP за повечето дестинации в Европа и Персийския залив. Примерните единици отиват по въздух или експресен куриер за 5-7 дни. Документите за доставка включват търговска фактура, опаковъчен лист, CE декларация за съответствие, сериализиран протокол от изпитване и сертификат за произход при поискване.

Поддръжка и сервизни части

Двугодишна гаранция за захранващи модули, контролна платка, измервателен уред, контактори, вентилатори и екран.

Вентилаторите се третират като обслужваем артикул и могат да бъдат сменени на място за по-малко от тридесет минути с изолиран модул — без връщане към фабриката.

Отдалечено извличане на код за грешка през OCPP на свързани сайтове; повечето диагнози се извършват без посещение.

Резервните части се изпращат в рамките на 48 часа след потвърждаване на повредата, 3-5 работни дни с експресен куриер.

Тримесечното почистване на филтъра е единствената задача за поддръжка, която има най-голямо значение за този модел, предвид неговата топлинна плътност. Ръководството документира процедурата със снимки.

Грешки при монтажа, специфични за 40kW стенен модул

Неправилно: фиксиране към олекотена блокова конструкция или преградна стена. Вдясно: стоманобетон, масивна зидария или специално изградена стоманена рамка. Устройството надвишава 45 кг, преди кабелът и пистолетът да бъдат прикрепени.

Грешка: инсталиране в запечатано сутеренно отделение без оценка на вентилацията. Вдясно: потвърдете обмена на въздух в пространството. Два киловата непрекъсната топлина в затворено помещение повишава температурата на околната среда и задейства връщане назад.

Грешка: монтиране на устройството над височината на главата, за да спестите място. Дясно: дръжте екрана на нивото на очите и кобура на пистолета в удобно обсега. Неудобната ергономия генерира обаждания за поддръжка и повредени кабели.

Грешка: захранващият кабел трябва да бъде по-малък за дължина от четиридесет метра или повече. Вдясно: изчислете спада на напрежението по действителния маршрут при 60 A на фаза, а не само токопреносим капацитет.

Грешка: уплътняване на уреда към вдлъбнатина в стената без хлабина отзад. Вдясно: следвайте разстоянието между скобите. Задният просвет е част от дизайна на охлаждането, а не предпочитание за инсталиране.

Доклади от инсталирани сайтове

Оператор на търговски център в Истанбул инсталира шест модула на сутеренни колони през 2025 г., след като предложение за стоящ на пода не премина проучването за височината на рампата. Техният инженер по проекта съобщи, че решаващата техническа точка е поведението при термично връщане назад — мазето работи топло през август и те са имали трудни пътувания с оборудването на предишен доставчик.

Клон на коли под наем на летището в Тбилиси управлява четири единици под навес. Техният ръководител на автопарка отбеляза, че 133A е достатъчен, за да обърне върнато превозно средство между наемите и че стойката за стена поддържа всичките четири отделения напълно използваеми, което оформлението на шкафа не би имало.

Монтажник в Германия, който е монтирал повече от двадесет от тях в жилищни блокове, повдигна една последователна точка за обратна връзка: документацията за издърпване на скоби е това, което ги одобрява от управлението на сградата и той я изисква за всеки проект.

Често задавани въпроси преди покупка

В: Може ли стената да го понесе?

A: Устройството е около 45 кг. Необходима е здрава зидария или стоманобетон; ние предоставяме данни от теста за издърпване за скобата при поискване.

Въпрос: От какъв захранващ ток се нуждае?

A: Приблизително 60 A на фаза при 380 V трифазен при пълно натоварване.

В: Ще работи ли в затворен подземен паркинг?

О: Да, подлежи на оценка на вентилацията. Той разсейва около 2kW топлина непрекъснато при пълно натоварване.

В: Колко бърза е една сесия?

О: Приблизително 45-55 минути за 20-80% при типичен пакет от 60kWh, според това какво приема BMS на превозното средство.

Въпрос: 40kW ли е най-големият модул за стенен монтаж, който правите?

A: Да. Над това изграждаме подови модули, тъй като стенният монтаж престава да бъде правилното инженерно решение.

В: Може ли вместо това да се монтира на стълб?

О: Да, с нашия комплект за монтаж на стълб, при условие че стълбът е оценен за натоварване. Посочете при поръчка.

Въпрос: Поддържа ли двойни пистолети?

A: Не. Той е с един пистолет. За едновременно зареждане на няколко превозни средства, разгледайте нашите електрически шкафове от разделен тип.

Въпрос: Какво е нивото на шума в жилищна сграда?

A: Вентилаторите са с контролирана скорост и тихи при частично натоварване. При продължително пълно натоварване в затворено пространство, очаквайте шум, сравним с кондензатор на външен климатик.
