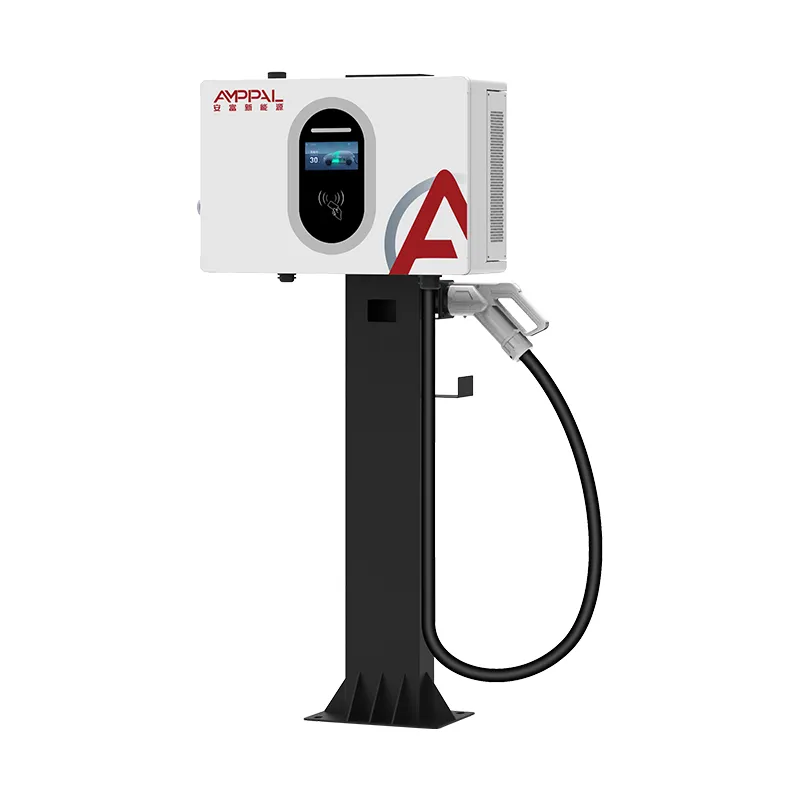

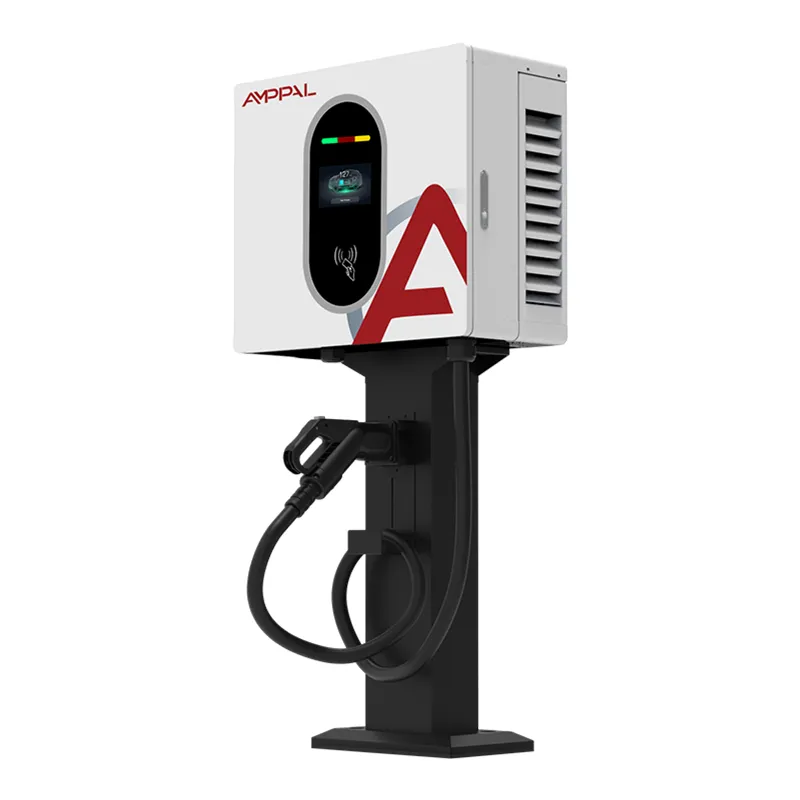

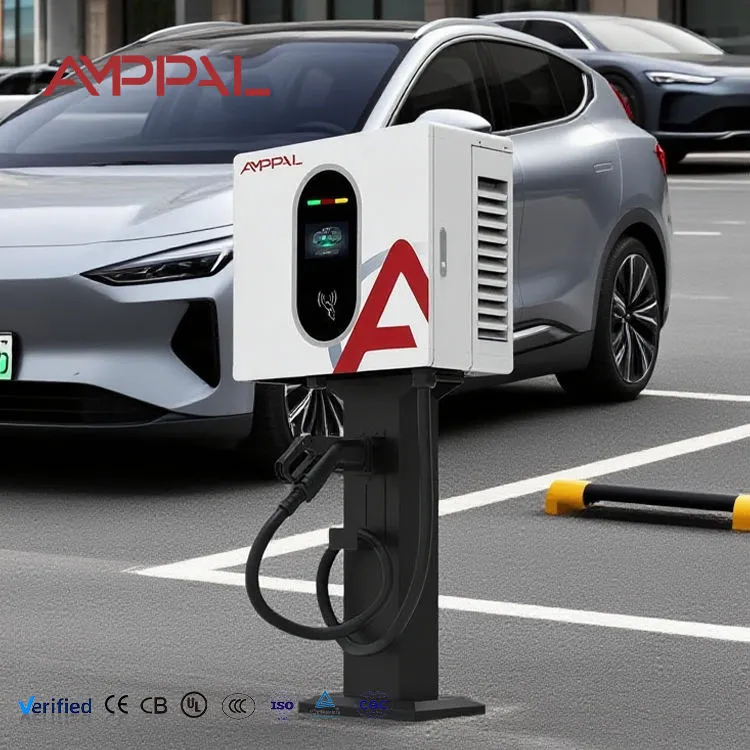

30kW компактно монтирано на стена DC EV зарядно за представителства и сервизи

Изграден около пропускателна способност на сесията, а не на мощността на заглавието

Операторите на зарядни точки не купуват киловати. Те купуват сесии на ден на залив, защото това е, от което се състои линията за приходи. AF-DC-030-B-A-O-2-H съществува при 30kW / 100A по конкретна причина: това е точката, в която монтиран на стена модул започва да произвежда търговски интересен оборот, без да тласка обекта към надграждане на мрежовата връзка.

Пуснете аритметиката. При 30 kW типичен лек автомобил с 60 kWh преминава от 20% до 80% за около седемдесет минути. Оставете десет минути за пристигане и заминаване и един залив реалистично поддържа шест до осем сесии през деня на търговия. При 20kW същият отсек управлява четири или пет. Хардуерът струва малко повече; заливът печели значително повече.

Компактното монтирано на стена DC EV зарядно устройство с мощност 30kW за представителства и сервизи споделя корпуса си с размери 450 × 660 × 240 mm с нашите модели от 20 kW и 40 kW, така че един обект може да комбинира нива на мощност на една стена и да поддържа един комплект резервни части.

Характеристики, които влияят на приходите, не само листове със спецификации

0-100 A в цялата лента на напрежението: токът не се намалява при по-високи напрежения на пакета, така че превозно средство от 800 V все още получава номиналната мощност вместо тихо забавяне.

Точност на фактуриране на ниво 1.0: споровете относно доставените kWh се уреждат от класа на измервателния уред, а ниво 1.0 е това, което повечето европейски оператори трябва да демонстрират.

Три стандартни метода за достъп — RFID карта, QR сканиране и PIN. Сайтовете губят сесии, когато драйвер не може да започне зареждане; три маршрута намаляват това.

Монтаж на стена: без основа, без изкопи, без постоянна основа върху наети повърхности. Разходите за инсталиране падат със значителен марж в сравнение с подов шкаф.

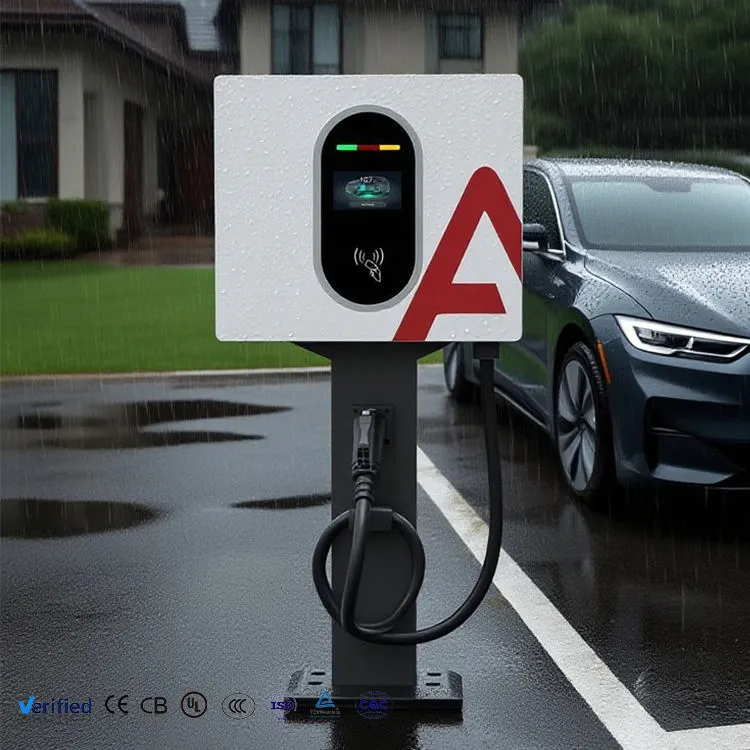

IP54 и -25°C до +50°C: кутията е оценена за вид открит преден двор, където тези модули обикновено завършват.

95% пикова ефективност: при 30kW работа няколко часа на ден, разликата между 95% и 91% преобразуване е реални пари за една година.

Технически спецификации

Сценарии за внедряване с предвидима отплата

Паркинги на дребно и супермаркети: времето на престой от 60-90 минути съответства почти точно на 20-80% сесия. Шофьорите пазаруват, заливът се обръща, никой не чака.

Спирки за ресторанти и крайпътни услуги: две седящи места на ден на залив, с приходи от таксуване върху капаците.

Флотски депа с разсрочено връщане: микробуси, пристигащи следобед, получават използваемо допълване, вместо да се редят на опашка за един агрегат с висока мощност.

Жилищни блокове със споделени отсеци: 30kW поддържа споделен отсек в движение, където 7kW AC точка би била заета цяла нощ от един жител.

Такси и спирки: шофьорите правят 30-40 минути почивка; 30kW връща приблизително 20kWh в този прозорец, което е градски обхват на стойност на смяна.

Как зарядното устройство управлява 100A сесия

Токът не достига просто до 100А. При свързване зарядното устройство извършва тест за изолация на DC изхода, докато контакторите са все още отворени. Едва след като това премине, той затваря контакторите и започва да се увеличава, следвайки текущата цел, която BMS на превозното средство публикува по комуникационната връзка.

По време на сесията BMS преразглежда тази цел непрекъснато - когато клетките се затоплят или нивото на зареждане надхвърли приблизително 80%, той иска по-малко. Зарядното устройство следва по-скоро низходящ, отколкото форсиращ ток, поради което последните 20% винаги отнемат непропорционално дълго време на всяко DC зарядно устройство, включително нашето.

Топлинното управление работи независимо. Температурата на модула се измерва непрекъснато и изходът се връща назад, преди нещо да достигне прага на изключване. Потребителите виждат малко по-дълга сесия при 45°C следобед; те не виждат повреда и прекратено зареждане, което е това, което произвежда неуправляем дизайн.

Контрол на качеството и доказателства за съответствие

Съответствие с EN IEC 61851-1:2019 и EN IEC 61851-23:2014, с CE декларация и протокол от изпитване, изпратени заедно със стоките.

Калибриране на измервателния уред спрямо референтен стандарт на всяко устройство, като записът за калибриране се запазва под серийния номер.

Непрекъснато разработване при пълно натоварване при 30kW с термично изображение на съединенията на шините и модулните повърхности.

100% изпитване на диелектрик и изолация — без вземане на партидни проби за електрическа безопасност.

Корпусът е тестван със солен спрей за 96 часа; компресията на уплътнението е проверена при монтажа, а не предполагаема.

Всяка единица си тръгва със сериализиран сертификат за тест. Ако възникне гаранционна претенция, можем да проверим как точно е работил този уред на линията.

Производствена последователност

Стъпка 1 — Проверка на стоките на модули, измервателни уреди, контактори и кабелни възли спрямо спецификацията на покупката.

Стъпка 2 — CNC щанцоване и огъване на панели на корпуса на машини на TRUMPF.

Стъпка 3 — Роботизирано заваряване на структурната рамка, след което шлайфане на видими шевове.

Стъпка 4 — Предварителна обработка и електростатично прахово покритие, втвърдено в пещ за адхезия.

Стъпка 5 — Сглобяване на захранването: монтирани модули, шини със завъртящ момент и маркирани за свидетели, кабелен сноп насочен и закрепен далеч от източници на топлина.

Стъпка 6 — Контролен комплект: платка, измервателен уред, екран и четец за достъп са монтирани и свързани.

Стъпка 7 — Зареждане на фърмуера, калибриране на сензора и проверка на измервателния уред.

Стъпка 8 — Разработване при пълно натоварване, тест за безопасност на батерията, IP проверка, след това опаковане и палетизиране.

Избор между 30kW и алтернативите

Вземете 30kW, когато вашите отделения се обърнат за около час и зареждате енергията. Това е най-малкото устройство в нашата гама, което поддържа истински бизнес случай с плащане при използване на леки автомобили.

Намалете до 20kW, когато паркирането се измерва в половин ден — офиси, хотели, паркинги за дългосрочен престой. Плащането за 100A, които никой не използва, е загуба.

Увеличете мощността до 40kW, когато използвате по-големи пакети, или до диапазона от 60kW+ на пода, когато имате нужда от сесии под 30 минути или работа с двоен пистолет. Първо трябва да проверите една точка: 30kW черпи около 45A на фаза. Ако входящото ви захранване вече е близо до капацитета, връзката с мрежата, а не зарядното устройство, се превръща в ограничение и това е разговор, който си струва да проведете, преди да поръчате.

Точки за сравнение при търг

Попитайте всеки конкурентен 30kW модул за текущия му рейтинг при 800V. Много цитират 100A при 400V и значително по-малко в горната част на диапазона. Нашият държи 100А в обхвата.

Попитайте дали измерването на ниво 1.0 е стандартно или надграждане. На няколко конкурентни единици това е надграждане.

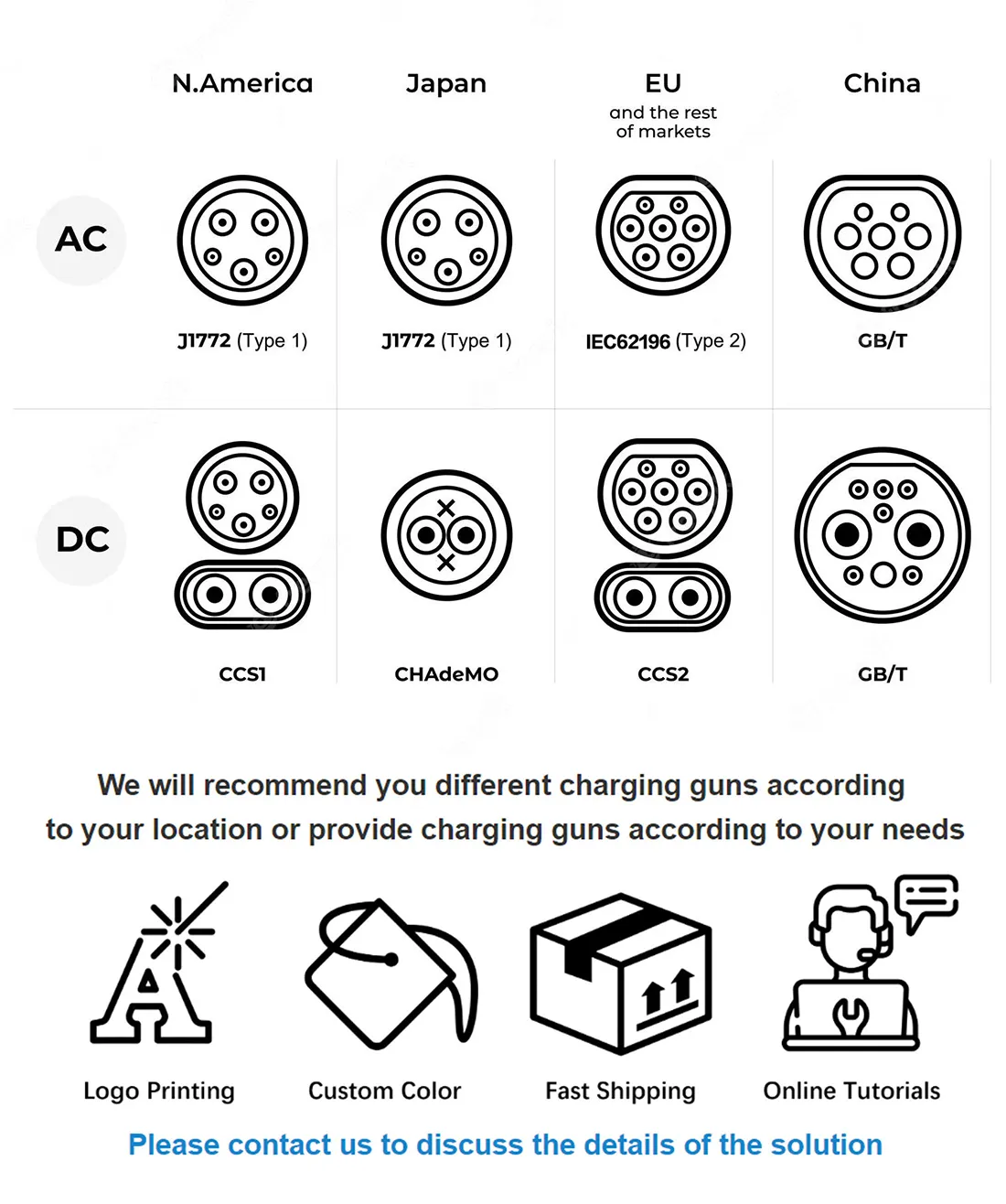

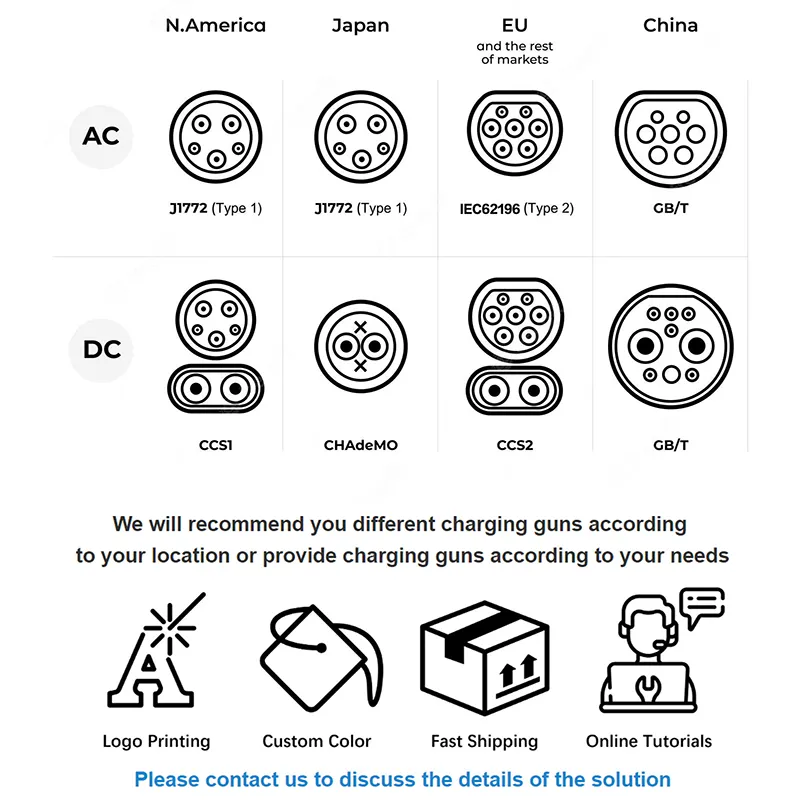

Попитайте за опциите на конектора, след като поръчката бъде направена. Ние изграждаме CCS1, CCS2, CHAdeMO, GB/T и NACS на една и съща платформа.

Време за доставка: 15-20 работни дни стандартно, 25-30 с персонализирано брандиране. MOQ 1 стандартна единица, 50 за цвят или лого по поръчка.

Гаранция: две години включително за захранващите модули, с възможност за разширяване до три или пет на мястото на поръчка.

Опаковка, тегло и условия за доставка

Експортна кутия за единична единица е с размери приблизително 540 × 750 × 330 mm при около 45 kg бруто, петслойна плоскост с EPE пяна и запечатана влага, съдържаща сушител.

Дванадесет единици на палет върху термично обработен дървен материал без фумигация, опаковани с ремъци и стреч опаковки. 20-футов контейнер побира около 96 палетизирани единици; куб с височина 40 фута отнема приблизително 200.

Ние цитираме EXW, FOB Нингбо или Шанхай, CIF и DDP в по-голямата част от Европа и Персийския залив. Пробите се движат по въздух или експресно за 5-7 дни. Предоставена документация: търговска фактура, опаковъчен лист, CE декларация за съответствие, сериализиран протокол от изпитване и сертификат за произход, когато местоназначението го изисква.

Ангажименти след продажбата

Двугодишна гаранция, покриваща силови модули, управляваща електроника, измервателен уред, контактори и HMI.

Кодовете за грешки се четат дистанционно през OCPP, където сайтът е свързан, което разрешава повечето проблеми без посещение на сайта.

Резервните части се изпращат в рамките на 48 часа след потвърждението; 3-5 работни дни транзит с DHL или FedEx.

Препоръчителна годишна поддръжка: проверка на вентилатора и филтъра, проверка на уплътнението, проверка на въртящия момент на клемите, проверка на място на измервателния уред. Процедурата е документирана в ръководството.

Безплатна дистанционна поддръжка за пускане в експлоатация за първата инсталация на всеки нов обект, чрез видео разговор с нашия инженер.

Оперативни грешки, които струват пари на операторите

Грешка: рекламиране на „30kW бързо зареждане“, без да се квалифицира. Вдясно: посочете реалистично време за сесия. Шофьори, които очакват 20 минути и чакат 70, оставят лоши отзиви, които струват повече от разликата в тарифите.

Грешка: инсталиране без проверка на баланса на фазите в платката. Вдясно: разпределете множество единици по фази; небалансираното натоварване изключва захранването и скъсява живота на контактора.

Грешка: монтиране на модула там, където кабелът трябва да пресича лентата за движение. Вдясно: позиция, така че пистолетът да достигне входа на превозното средство, без кабелът да лежи под колело. Повредата на кабела е нашият най-често срещан извънгаранционен ремонт.

Грешка: оставяне на тарифата по подразбиране след въвеждане в експлоатация. Вдясно: конфигурирайте и тествайте зареждането веднъж. Операторите пускат безплатен ток от седмици, защото никой не ги проверява.

Грешка: игнориране на филтъра на вентилатора за една година. Вдясно: почистване на тримесечие на прашни места. Ограниченият въздушен поток причинява термично връщане назад и потребителите усещат това като бавно зареждане.

Обратна връзка от оператора

Верига супермаркети в Хърватия постави осем единици в четири магазина през 2025 г. Техният мениджър на съоръженията отчете средно използване на малко под три сесии на отделение на ден през шестия месец и отбеляза, че стенният монтаж им позволява да използват съществуващите стени по периметъра, вместо да предават местата за паркиране на шкафове.

Таксиметрова кооперация в Баку купи пет. Тяхната обратна връзка беше конкретна и си струваше да бъде предадена: шофьорите искаха екранът да е леко насочен надолу за четливост, докато стоят близо до устройството, така че коригирахме геометрията на скобата при повторна поръчка.

Логистичен предприемач в Турция, управляващ дванадесет единици в три депа, отбеляза, че споделеното заграждение с моделите 20kW и 40kW намалява техните резервни части до един комплект вентилатори, един контактор и един екран за цялото имущество, вместо три отделни комплекта.

Често задавани въпроси

Въпрос: Колко коли на ден може да обслужва една единица?

О: Шест до осем пътнически автомобила на 20-80% сесия с реалистично време за смяна, като се приеме непрекъснато търсене през деня на търговия.

Въпрос: Какъв входен ток черпи?

О: Приблизително 45 A на фаза при 380 V трифазно захранване при пълна мощност. Проверете капацитета на платката, преди да поръчате няколко.

В: Достатъчни ли са 30kW за електрически ванове?

О: За една нощ или многочасов престой, да. За бърза работа в средната смяна на големи опаковки, погледнете 60kW или повече.

В: Могат ли две превозни средства да се зареждат едновременно?

О: Не, това е единица с един пистолет. Едновременното зареждане с няколко пистолета започва с нашите захранващи шкафове от разделен тип.

В: Работи ли със слънчева и акумулаторна инсталация?

О: Да, чрез системата за енергиен мениджмънт на сайта. Кажете ни своя инвертор и EMS платформа и ние ще потвърдим пътя на интегриране.

В: Как се обработва таксуването?

О: Измерването на ниво 1.0 захранва вашия бек-офис на OCPP; алтернативно, стартирайте го самостоятелно с RFID карти и съгласувайте от вътрешния регистър на сесиите.

Въпрос: От каква поддръжка се нуждае?

A: Тримесечна проверка на филтъра и вентилатора на прашни места, годишна проверка на уплътнението и въртящия момент. Без консумативи освен филтрите.

В: Мога ли да брандирам корпуса?

О: Да — персонализирани цветни и екранни графики от 50 единици, без такса за инструменти за промяна на цвета, 25-30 работни дни време за изпълнение.
