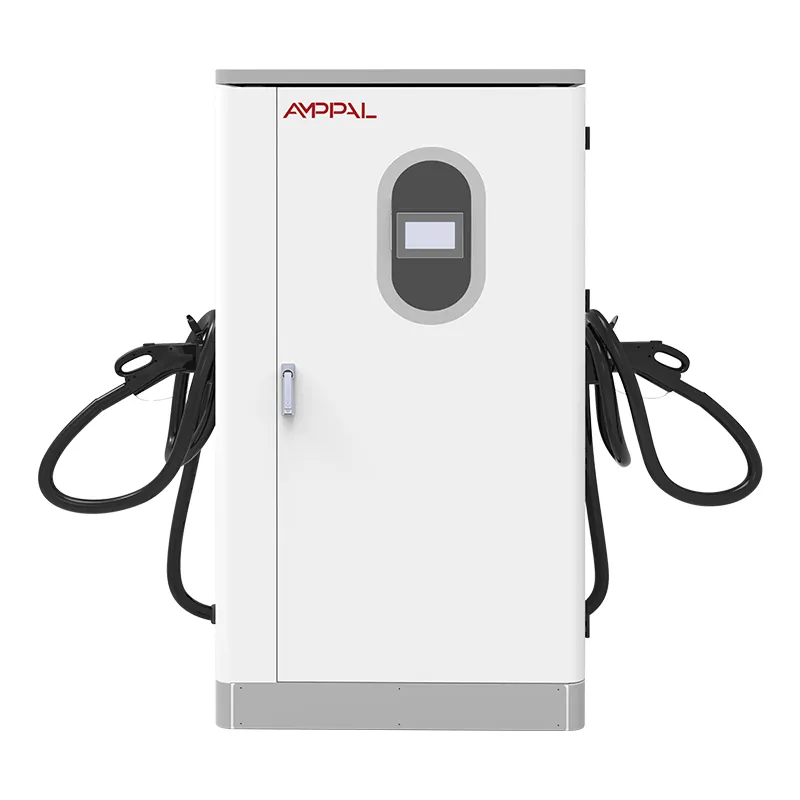

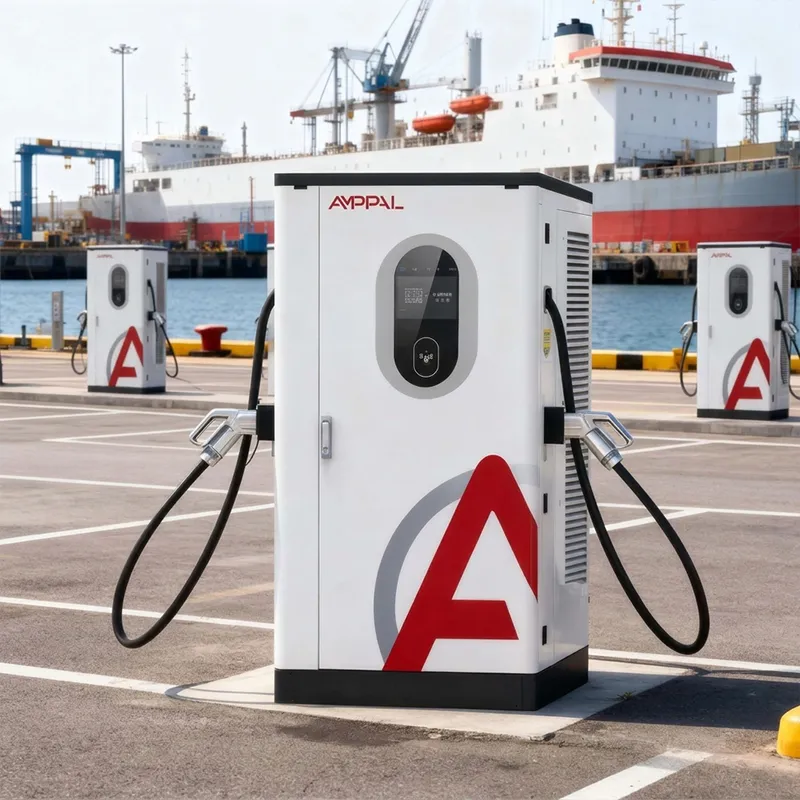

480kW ултра-мощно DC бързо зарядно устройство за EV за високоволтово зареждане на автопарка

Какво прави шкаф с мощност 480kW за репутацията на станцията

Никой не минава покрай 480kW шкаф и не пита какво прави. Въпросът е защо съседната гара няма такава. AMPPAL е изградил и експлоатира над 200 зарядни станции, а модулите с мощност 480kW са тези, които закрепват водещите обекти — видимото изявление, че една станция не е редица от кутии, а инфраструктурна забележителност.

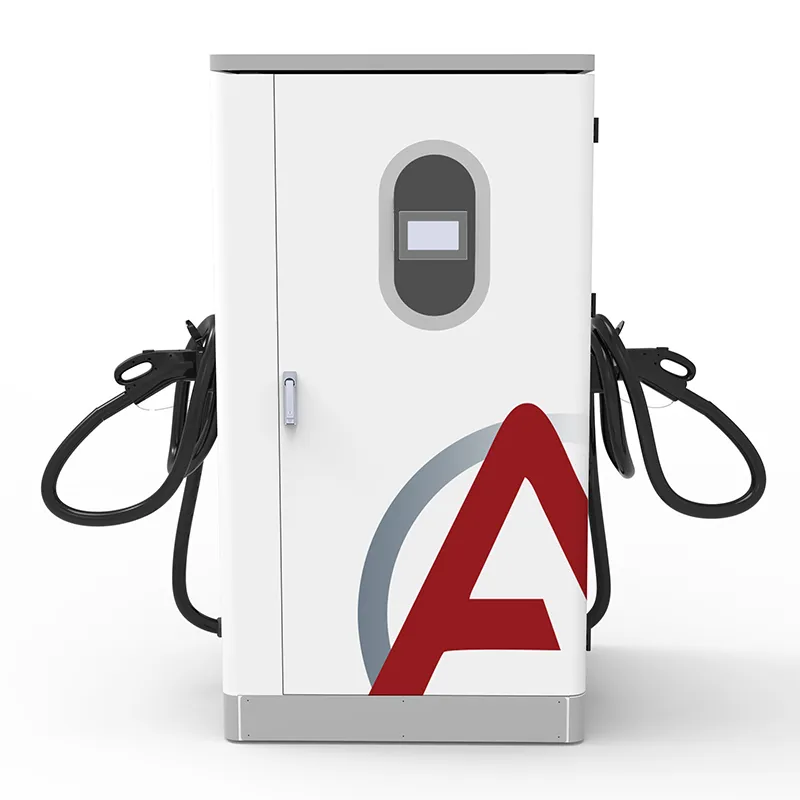

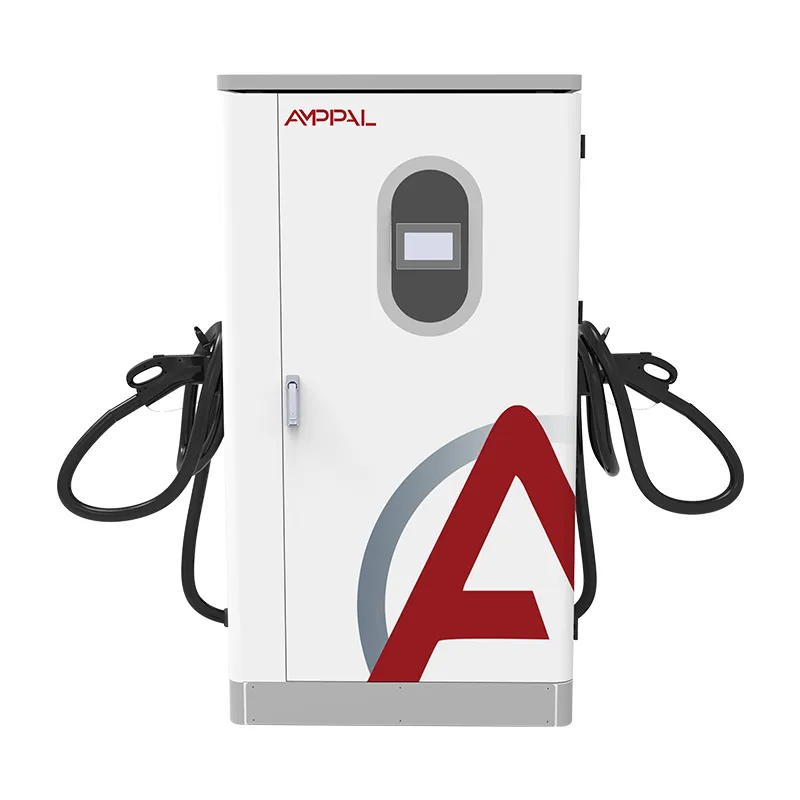

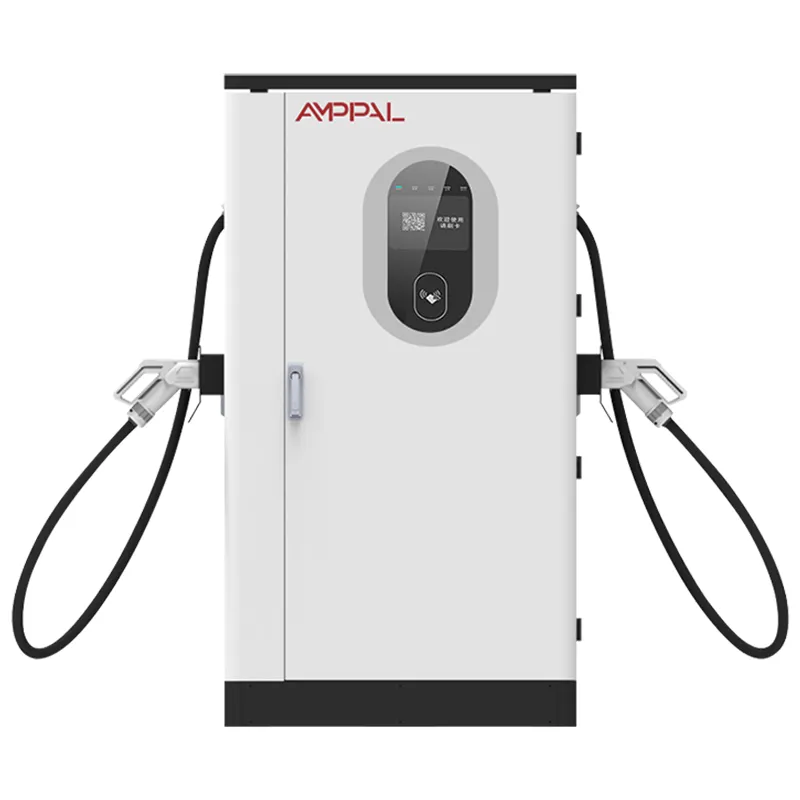

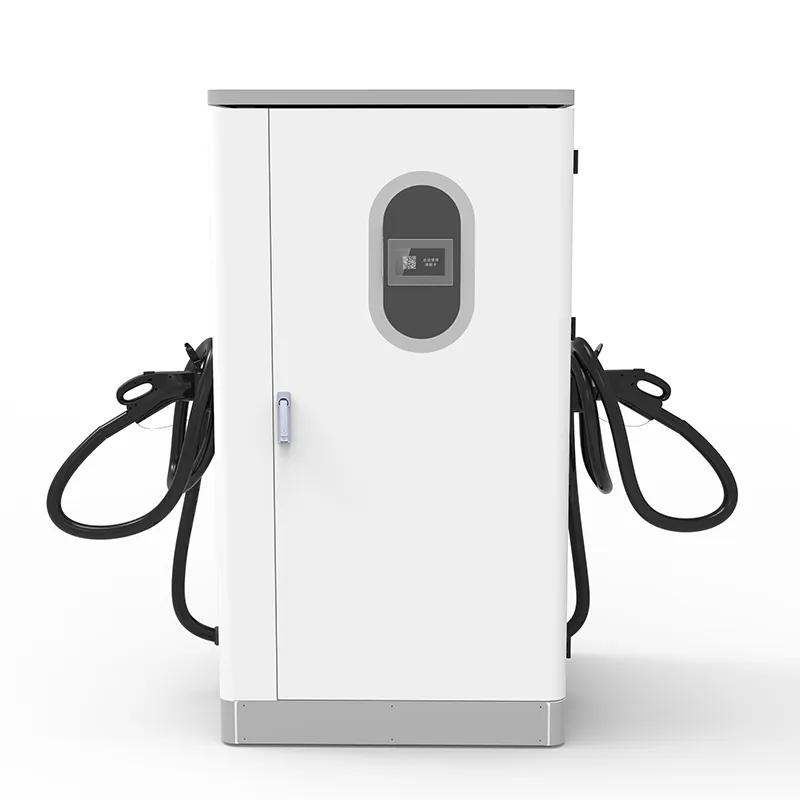

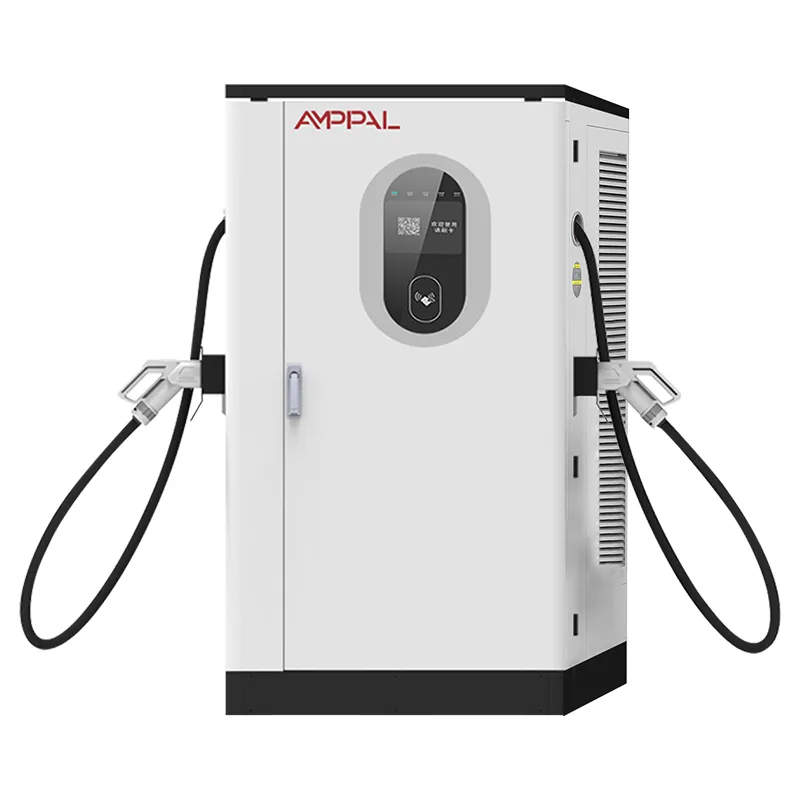

Този шкаф е върхът на интегрираната линия AF-DC: 1000 × 900 × 1850 mm стоящ модул, който приема AC380V±15% при 45-65Hz и доставя DC200-1000V при до 200A с 95% пикова ефективност. Това е машината, която посочваме, когато клиент попита на какво работят нашите собствени водещи станции.

Шест причини, поради които този шкаф носи флагманския етикет

480kW мощност, обозначена с табелка, поставя номер на станцията: 800V превозни средства черпят ток със скорости, които шкафовете на повечето конкуренти не могат да издържат, а спецификационният лист се превръща в маркетингов актив преди пристигането на първата кола.

Готови за вълната от 800 V: прозорецът DC200-1000 V вече покрива поколението 2025-2026 на 800 V леки автомобили, така че шкафът не се нуждае от хардуерно надграждане в средата на живота.

95% пикова ефективност при водеща работа: станция, работеща с 1500kWh на ден, спестява реални пари срещу 90% единици — приблизително 75kWh негенерирана отпадна топлина.

IP54 с работа от -25°C до +50°C: водещите обекти стоят на открито на градски площади и площади по магистрали, при време, което тихо убива по-малките заграждения.

Пълен комплект конектори — CCS1, CCS2, GB/T, CHAdeMO и NACS — така че един водещ шкаф обслужва смесени международни автопаркове и нает трафик на EV без втора покупка.

OCPP 1.6/2.0 с дистанционно управление: нашият собствен оперативен екип на станцията използва същото табло, което бихте получили, а 7-инчовият HMI покрива локален резервен вариант, когато връзката прекъсне.

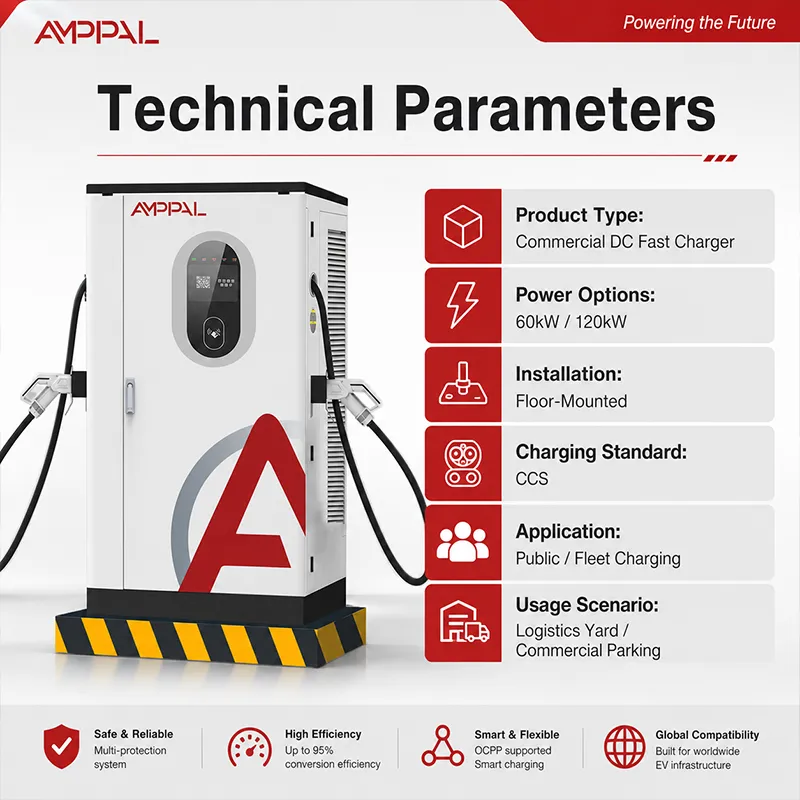

Технически спецификации

Където зарядното за забележителност се изплаща

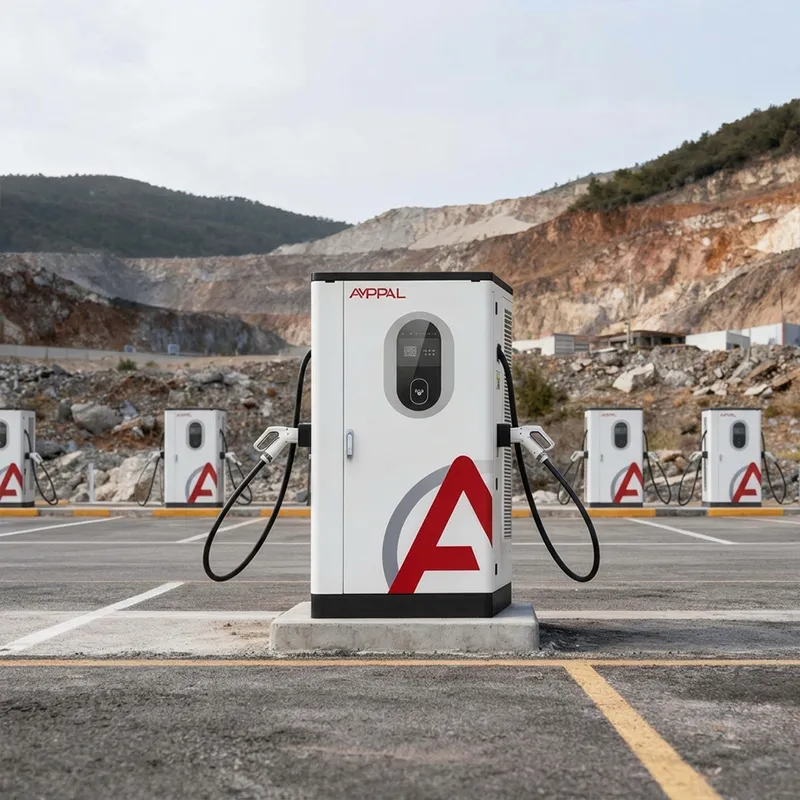

Водещи магистрални площади: 480kW шкаф на първия ред е разликата между „спирка за зареждане“ и „спирка за зареждане“ в този коридор.

Летищни и хотелски предни дворове: премиум гостите и флотите под наем преценяват имота според изживяването при зареждане, а кратките сесии означават голям оборот на залива.

Хъбове за свръхзареждане в центъра на града: земята е скъпа, така че мощността на квадратен метър е показателят – един шкаф 480 концентрира мощността там, където пространството е оскъдно.

Шоурум и OEM партньорски сайтове: събития на марката, автопаркове за тест драйв и медийни дни се нуждаят от зарядно устройство, което никога не кара колата да изглежда бавна.

Планиране на коридори за мрежови оператори: водещите шкафове закотвят нов маршрут и измерват реално потребление от 800 V, преди мрежата да се уплътни.

Как един шкаф обслужва пиковото търсене на станцията

В основата стои същата архитектура като другите ни интегрирани шкафове, разширена: трифазен AC вход, коригиран към DC шина, след това регулиран DC изход при напрежението, изисквано от BMS на превозното средство. Контролният борд ръководи сесиите, така че пиковото търсене се управлява, а не се бори.

Историята на ниво станция е мястото, където 480 печели водещата дума. Тъй като говори OCPP 1.6/2.0, сесиите, времето на неактивност и споделянето на мощност захранват таблото за управление на станцията в реално време; операторите виждат поведението на опашката и коригират ценообразуването или разпределението на отделенията още същия следобед.

Готовността за 800V е факт за мощността, а не лозунг. Същата DC шина, която захранва 400V кола по нейно искане, преминава към 800V клас изход за следващото превозно средство в залива.

Портите за качество зад водещата претенция

CE, CB, UL, TÜV и CCC: пълният набор от сертификати и проверката на TÜV обхваща нашата производствена линия, а не златна проба.

Всеки шкаф изпълнява 4-часово изгаряне при пълно натоварване с регистриране на грешки, преди да напусне гнездото; файлът с данни се архивира под сериен номер.

Входните етапи се прехвърлят през обхвата 45-65Hz на стенда с променлива честота, тъй като водещите станции също живеят на несъвършени мрежи.

96-часов солен спрей върху корпуса и крепежните елементи, плюс тест с водна струя върху уплътненията на вратата по време на окончателната проверка, за да се потвърди претенцията за IP54.

Модулите с номинални стойности от -30°C до +55°C се подлагат на температурни цикли преди сглобяване, което дава реална граница на номиналната стойност на шкафа от -25°C до +50°C.

Всеки сериен номер се свързва с неговите тестови записи - когато водеща станция се обади, ние изтегляме файла, а не нашата памет.

Изграждане на 480: Осем стъпки в завода Leqing

Стъпка 1: стоманените рамки се изрязват с лазер и се заваряват с робот в клетките на FANUC и TRUMPF в Leqing, където нашите AC и DC линии споделят една и съща инструментална дисциплина.

Стъпка 2: корпусите преминават през предварителна обработка и прахово боядисване, като цветът съответства на цвета на вашата станция, ако поръчате OEM.

Стъпка 3: захранващите модули се сглобяват на специална линия за постоянен ток, изолирани от производството на променлив ток за ESD и контрол на чистотата.

Стъпка 4: всеки модул е ​​тестван при натоварване и температурен цикъл — точност на изхода, пулсации, ефективност при 20%, 50% и 100%.

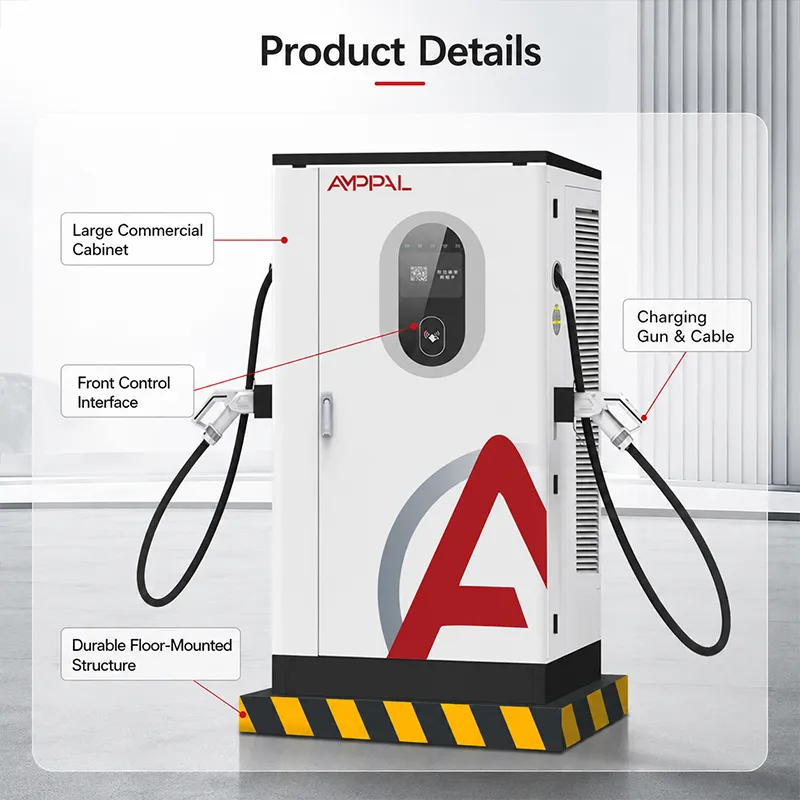

Стъпка 5: сглобяването на шкафа инсталира модулите, контакторите, шините, контролната платка и 7-инчовият HMI.

Стъпка 6: кабелният сноп се изгражда към чертежа на обекта с край, контролиран от въртящия момент, след което уплътненията на вратата са обърнати към водната струя.

Флагман или Overkill? Честен съвет кога да го пропуснете

Купете 480, когато станцията е продукт — брандиран център, котва за коридор, сайт, който ще поставите на билборд. Ако идентичността на вашия сайт е „удобно допълване“, а не „дестинация“, шкаф с мощност 360kW или 320kW доставя по-голямата част от полезността за по-малко пари.

Силата на сайта е истинският пазач. Табелката с мощност 480kW изисква сериозно трифазно захранване; ако електрическата мрежа ограничава вашия парцел до 250kW, шкаф 480 е хартиен тигър.

Бъдете честни относно комбинацията от превозни средства. Ако вашият трафик е 90% 400V автомобили, които се стесняват около 100kW, пространството за главата на 480 в повечето случаи не работи; вие плащате за бъдещо търсене.

Защо операторите на станции избират AMPPAL за забележителни места

Ние сами поддържаме 200+ станции — 480 е шкафът, на който залагаме нашето собствено време за работа, а не модел от брошура.

15-20 работни дни време за изпълнение с датата в PO и MOQ от една единица, така че водещите внедрявания се мащабират от един валидиран шкаф.

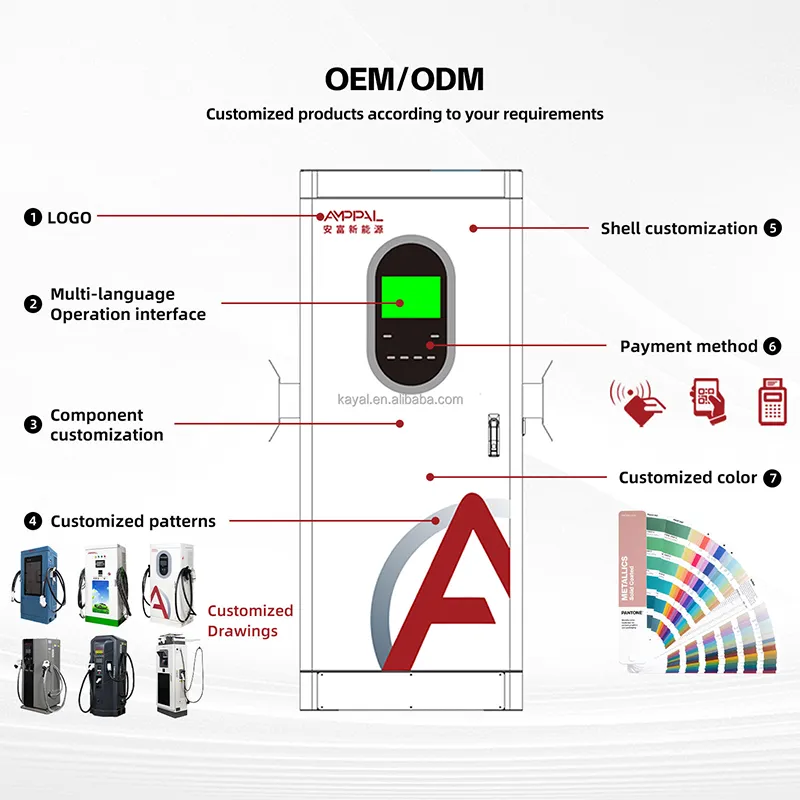

OEM/ODM без триене: ливрея на станцията, дължина на кабела, комбинация от конектори и дори брандиране на таблото, персонализирано при поръчка.

Сертификатите и тестовите файлове се доставят с устройството; серийният номер се свързва с данните за изгаряне и честотно почистване за вашите одитори.

Референтна дълбочина: поръчка на NEOM за 500 единици с течно охлаждане, Sime Darby в Малайзия, RHG Enerturk в Турция — партньори, които поставят нашия хардуер на своите най-видими сайтове.

Изпращане на шкаф 480kW: щайга, контейнер, документи

Шкаф с размери 1000 × 900 × 1850 mm се доставя изправен в щайга от шперплат с ъгли от пяна и водоустойчив кожух; палетните канали поддържат движенията на мотокара чисти. За дълги морски крака добавяме десикант и карта с индикатор за влажност.

Изпращаме FOB Ningbo или CIF до вашето пристанище. Експортната папка съдържа търговската фактура, опаковъчния лист и CE/TÜV/UL/CB/CCC декларациите, така че митническото освобождаване и вашият график за отваряне не се борят помежду си.

Водещите разгръщания често съчетават шкафове, резервни модули и съвпадащи с марката аксесоари в един контейнер; планираме картата на палетите с вашия спедитор и потвърждаваме плана за товарене, преди камионът да напусне фабриката.

Поддържане на забележителна станция онлайн: Условия на услугата

Две години стандарт. На водещите сайтове обикновено се договаряме за разширен договор за обслужване вместо това — времето за работа на забележителна станция струва повече от гаранционната линия.

Налични резервни модули, контактори, HMI и контролни платки, с изпращане за 3-5 работни дни — или 24-часова опция за въздушен транспорт за обекти с договор.

Дистанционно наблюдение от нашия собствен оперативен екип на станцията: виждаме същото табло за управление на OCPP, което вашият оператор вижда, и отбелязваме аномалии, преди вашите клиенти да го направят.

Ден за пускане в експлоатация с нашия инженер, отдалечен или на място, включен при първите поръчки — водещите сайтове работят при стартирането, а не след стартирането.

Тримесечен отчет за здравето: данни от сесията, събития на понижаване на мощността, износване на конектори — прегледани с вашия екип по време на видеообаждане.

Грешки при планирането на обекта, които губят бюджет от 480kW

Грешка: позициониране на флагманския шкаф в далечния ъгъл „далеч от пътя“, където никой шофьор не го вижда. Вдясно: поставете го на първия ред - шкафът е табелата на станцията и част от работата му се разглежда.

Грешка: закупуване на шкаф с мощност 480kW при ограничение на мощност от 250kW и обвиняване на зарядното устройство, когато сесиите работят бавно. Вдясно: първо потвърдете емисията; ние оценяваме очакванията от трансформатора, а не от табелката.

Грешка: пренебрегване на дизайна на опашката и оставяне на едно бавно 400V превозно средство да заеме флагманското отделение за един час. Правилно: задайте правила за сесии и такси за неактивност в OCPP, така че заливът да се преобърне.

Грешка: монтиране на шкафа там, където кабелът на пистолета не може да достигне порта на втория ред. Вдясно: измервайте обхвата с най-дългото превозно средство във вашия трафик; дължината на кабела е посочена при поръчка по причина.

Грешка: третиране на 7-инчовия HMI като билборд и оставяне на пряка слънчева светлина цял ден. Вдясно: засенчете лицето — екранът е инструмент на оператора и издържа по-дълго време извън слънцето.

Какво казват собствениците на станции за управлението на флагман

Оператор на магистрален коридор в Саудитска Арабия: "Отворихме с един шкаф 480 и наблюдавахме как се образува опашката пред нашата врата вместо тази на конкурента. Шест месеца 800V трафик, нулеви повреди при зареждане. Боята показа пръстени прах в пустинното слънце в рамките на седмици - козметика, но ние се интересуваме от външния вид на флагман."

Оператор на летищен паркинг в Малайзия: "Електромобили под наем и автомобили с шофьор пристигат на залпове. 480 изчиства залива за по-малко от 20 минути за премиум моделите, така че оборотът ни скочи. Трябваше да научим нашия екип по поддръжката на OCPP; самият шкаф не се е повредил нито веднъж за четири месеца."

OEM шоурум партньор в Германия: "Медиен ден с 800V тестови коли — 480 никога не се превърна в историята, което е точно това, което искате от зарядно устройство. Доставката съответства на обещаните 15-20 работни дни. Ръководството за въвеждане в експлоатация е гъсто; бюджет половин ден с вашия електротехник."

Въпроси за зарядна станция, отговорени

Въпрос: Необходими ли са 480kW сега или са за бъдещи коли?

О: И двете. 800V превозни средства вече са в продажба; прозорецът DC200-1000V ги обслужва днес и обхваща следващото поколение платформа без промени в хардуера.

Въпрос: Какъв изход предоставя?

A: DC200-1000V при до 200A, 95% пикова ефективност, от AC380V±15%, 45-65Hz вход.

В: Може ли да се справи със стандартите за смесени конектори?

О: Да — CCS1, CCS2, GB/T, CHAdeMO и NACS се конфигурират по време на поръчката.

Въпрос: Как да управлявам станцията?

A: OCPP 1.6/2.0 с дистанционно табло, плюс 7-инчов HMI за локален резервен вариант; нашият собствен оперативен екип на станцията използва същия стек.

Въпрос: Какъв сертификат носи?

A: CE, TÜV, UL, CB и CCC, с тестови файлове, свързани със серийния номер.

В: Колко време отнема доставката?

A: 15-20 работни дни от потвърдена поръчка; MOQ е един шкаф.

В: Ами ако решетката на сайта е слаба?

A: Входното стъпало толерира ±15% напрежение и 45-65Hz; освен това ще ви кажем, че сайтът се нуждае от трансформатор или буфер за батерия, преди да поръчате.

В: Какво се покрива след инсталирането?

A: Две години стандарт; водещите сайтове обикновено преминават към удължен договор за услуга с по-бързо резервно изпращане.
